Акриловый корпус новичка.
Author:Zombrero
Началось все с того, что мне надоела большая бандура у ног. Решил сделать системник компактным, но в то же время что бы он содержал в себе стандартные комплектующие, был прост в доступе к железкам, с хорошим охлаждением.В общем все дешего, доступно и сердито.
Заморачивался долго с методом крепления, и вот что придумал:
10 мм. акрил — это основной жесткий корпус, я отказался от клея, т.к. часто меняю железо. Делал я по принципу сборки мебели (посмотри как собрана твоя кухня). НО! если в торце акрила нарезать резьбу, то она долго не выдержит! Я использовал межкорпусные стяжки, которые можно купить в любом магазине мебельной фурнитуры:
www.mdm-complect.ru/catalogue/detail.php?BID=22&GID=789&ID=2823
www.mdm-complect.ru/catalogue/detail.php?BID=22&GID=789&ID=974
В торце делал отверстие диаметром 5 мм. обычной дрелью и сверло по металлу. Вклеивал туда цилиндр. В другой детали — сквозное отверстие через которое они стягиваются. Держит отлично, разбирается корпус полностью за 2-3 минуты.
Фото:
Далее начал сборку. Хотел купиь новый блок питания, но вскрыл старый, пошел, помыл его под струей теплой воды, высушил феном и начал собирать все в кучу.Что то фото не ставится, буду так ссылки кидать.

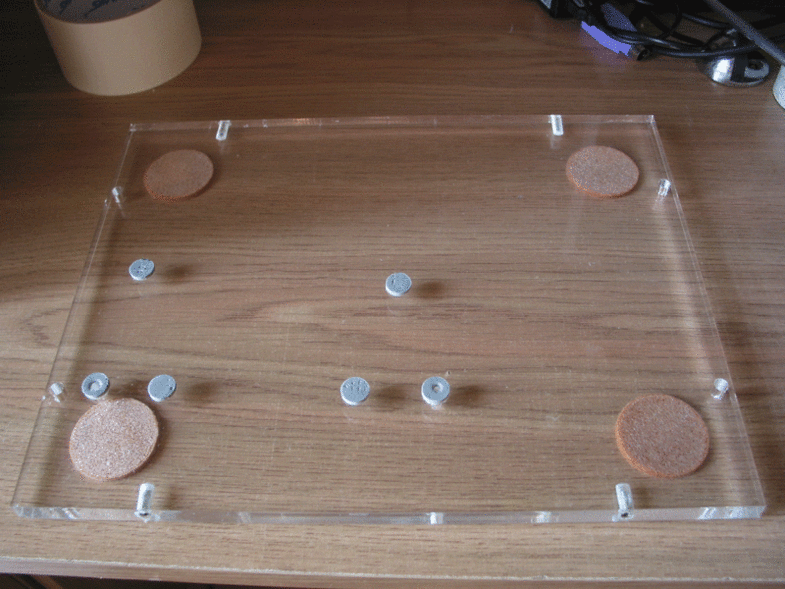

Начал с основания:

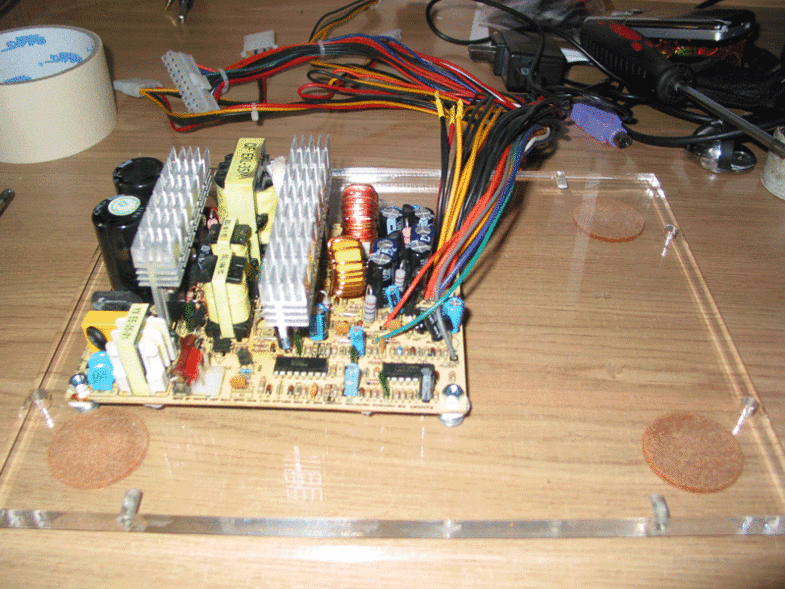

прикрепил блок питания.

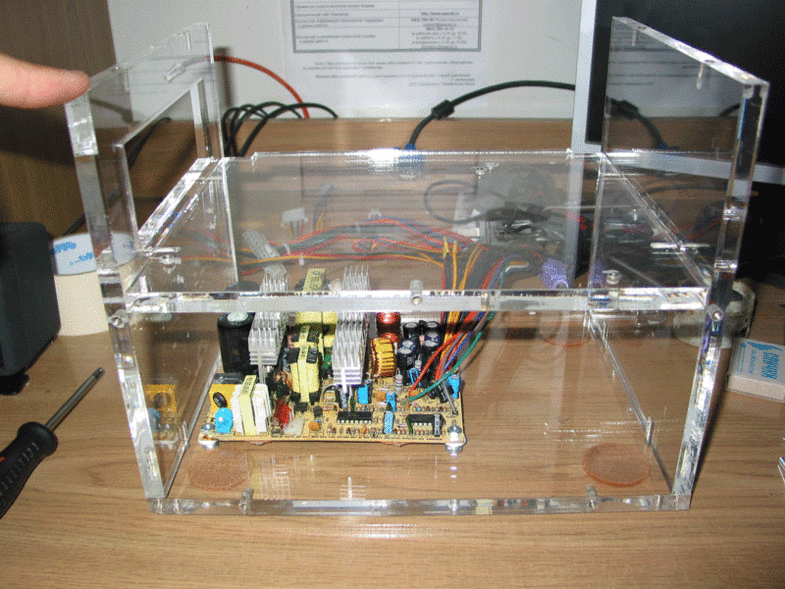

Приветил боковые стенки и ср. полку.

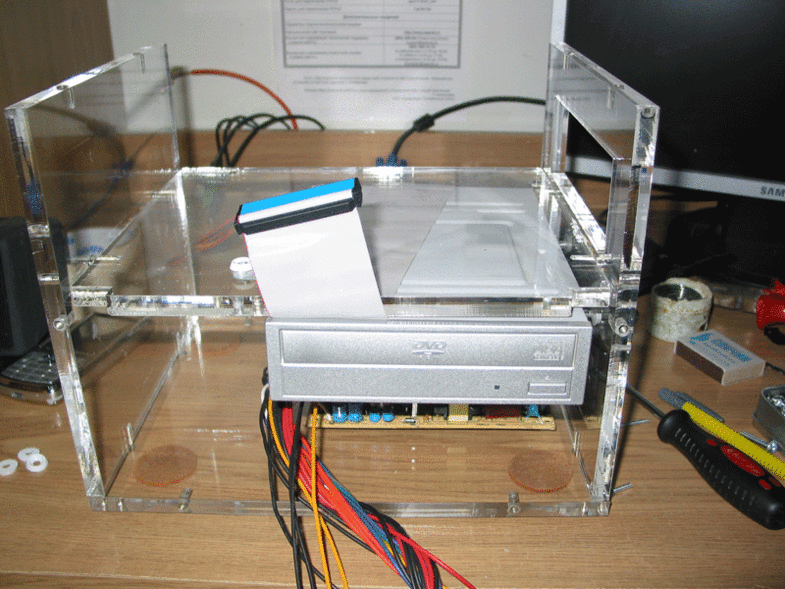

Встал на место CD-Rom (старый, большой).

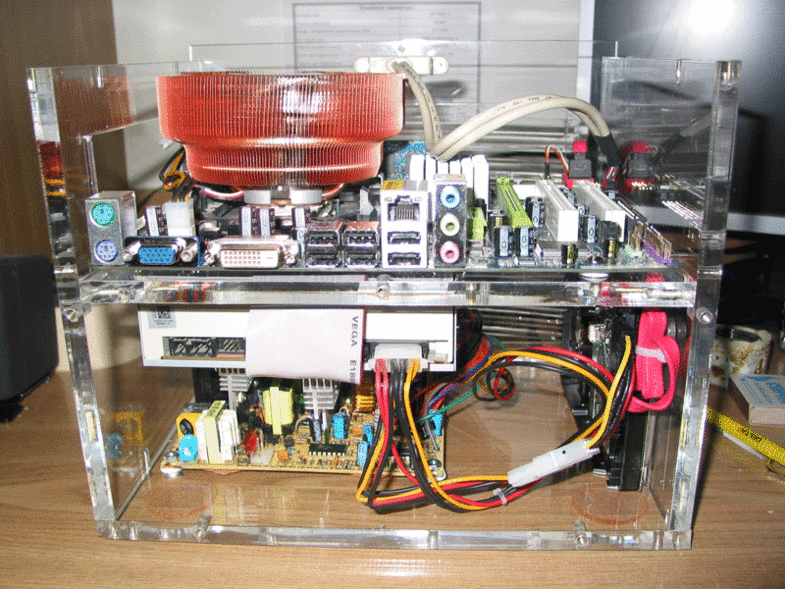

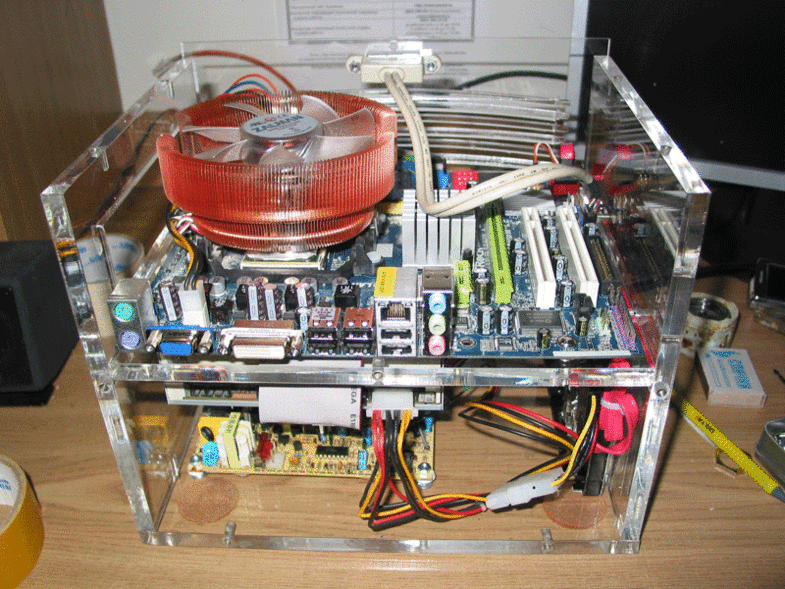

Далее ставим на место мамку.

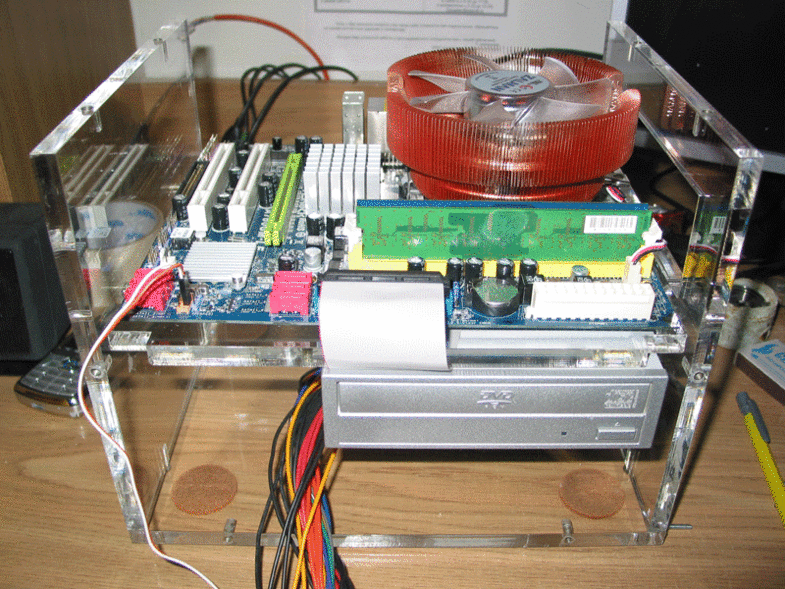

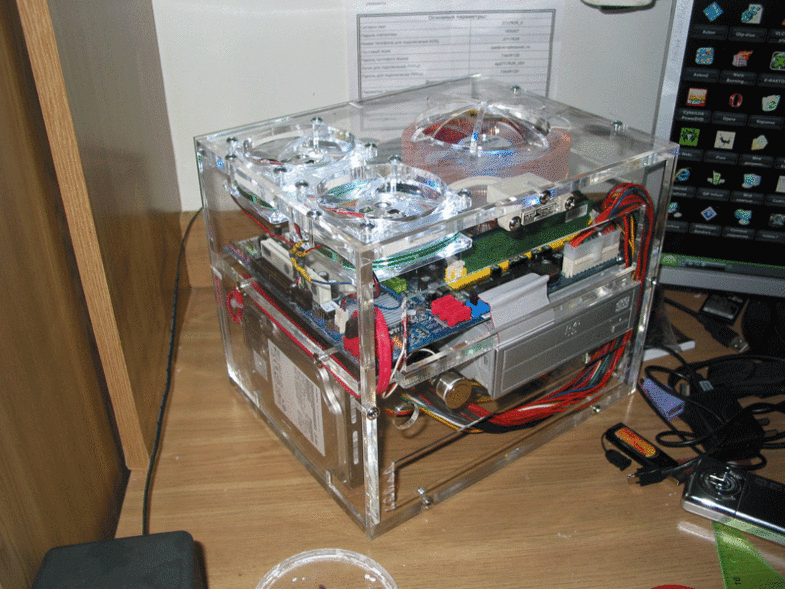

Ну и далее все остальное.

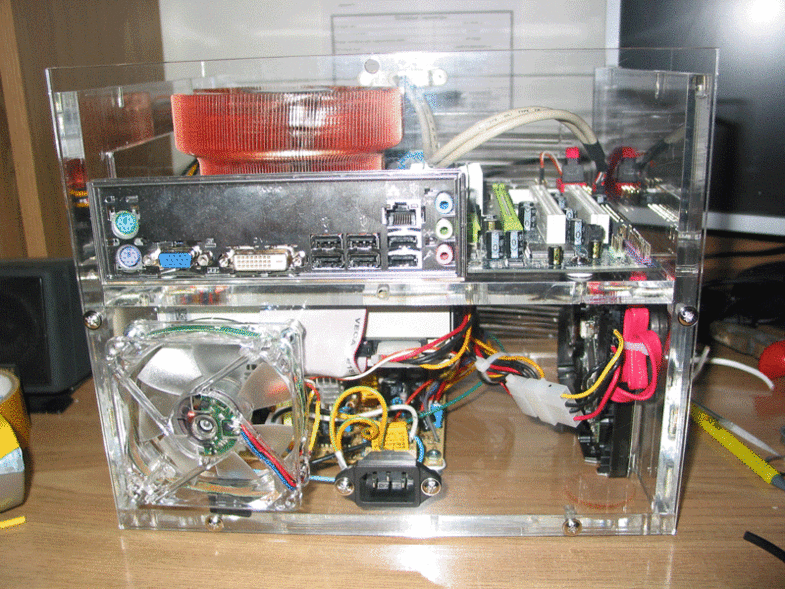

Крепим заднюю стенку

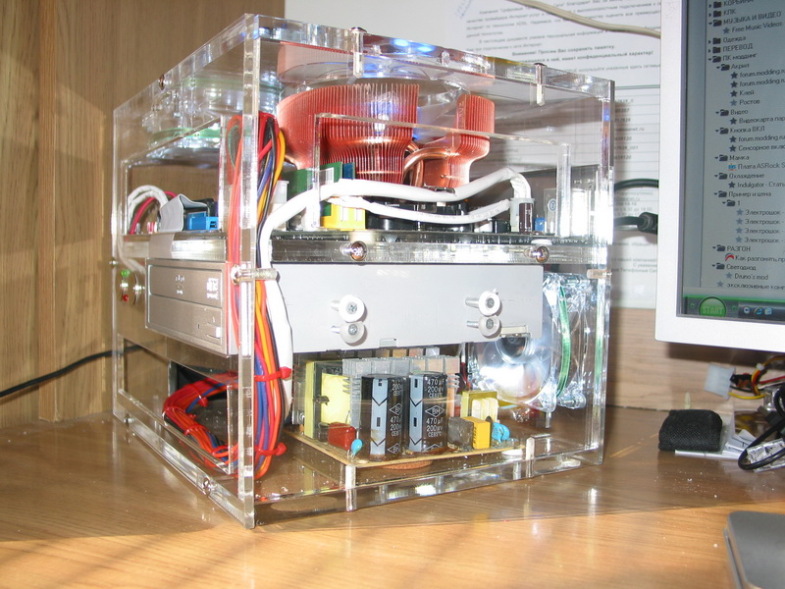

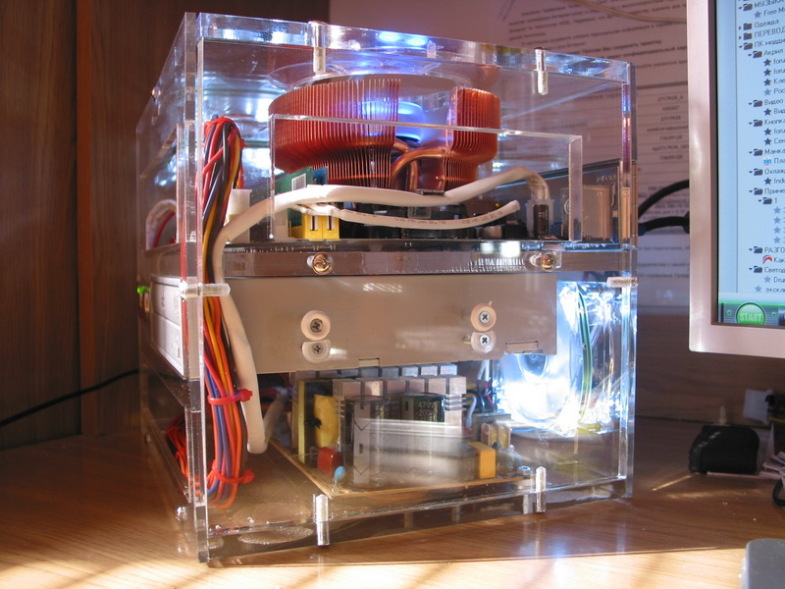

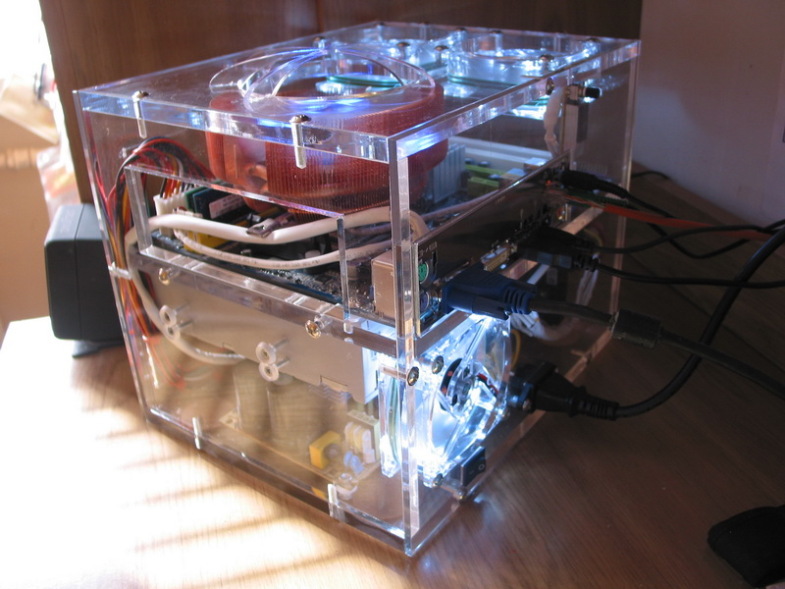

Ну и крышку.

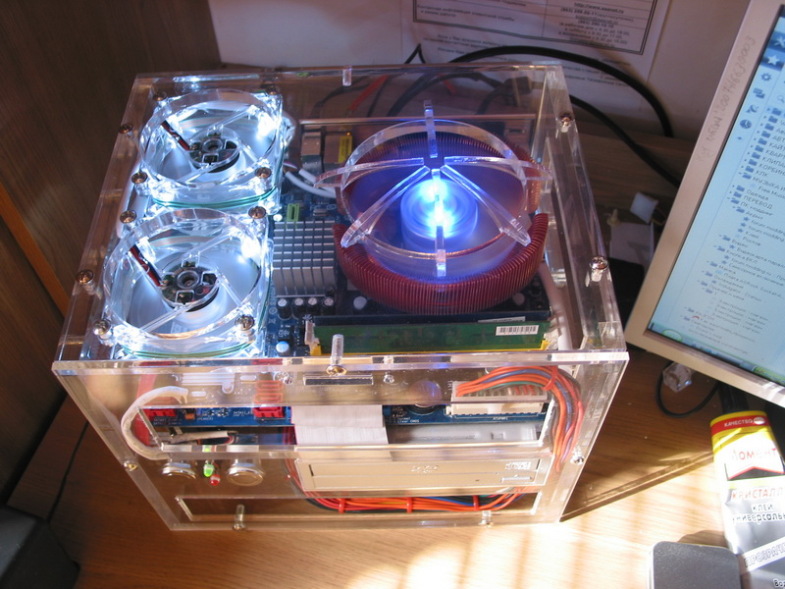

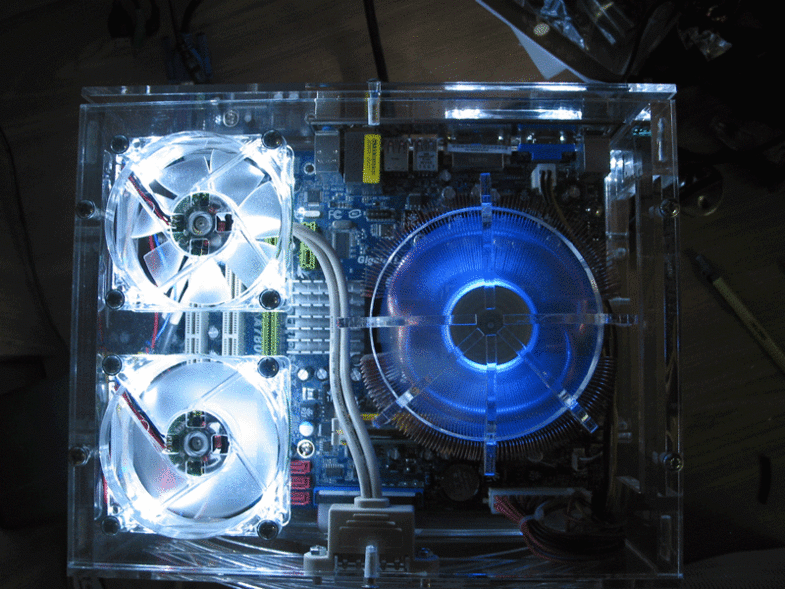

Сейчас ночью Вот так вот:

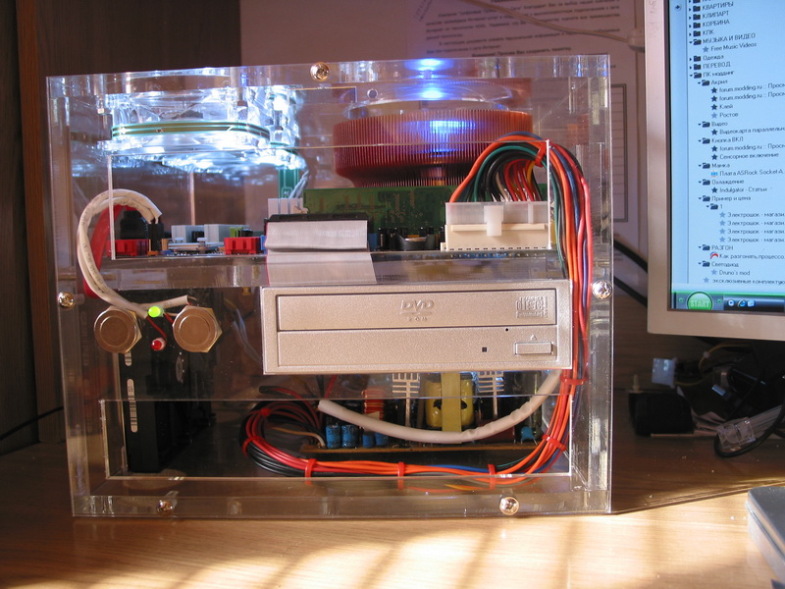

Сперва поставил что то типа решётки на переднюю панель, на окна для вентиляции… потом посмотрел, скривился и снял. Теперь вот думаю что туда поставить? Есть мысль: Чем проще, тем лучше. Хочу просто вырезать акрил чуть больше по размеру и прикрепить спереди, что бы между корпусом и этой пластиной осталось расстояние. Может что Вы посоветуете?
Прошу Вашей помощи. Ни кто не пробовал вот такую штуку подключить к компу, что бы он что ни будь показывал?
вот такой подошел бы:
[/img]Решено не использова шлейф а приобрести низкопрофильную карту:
да вот интересно было бы по этой схеме: real.mybb3.ru/viewtopic.php?f=47&t=464 подключить 7-ми контактный индикатор
Сегодня даже разрисовал как оно долно быть вытравленно все на плате. Но пока понял что на данный момент сделаю по предложенной Gur_man схеме.
А потом уже буду пытаться сделать круче. Сейчас главное все в порядок привести.Помогите понять и разобраться.
Хочу сделать паннель регулировки скорости вращения вентеляторов, что то типа вот этой:
но не помещается из-за торчащих радиаторов озлаждения с задней стороны:

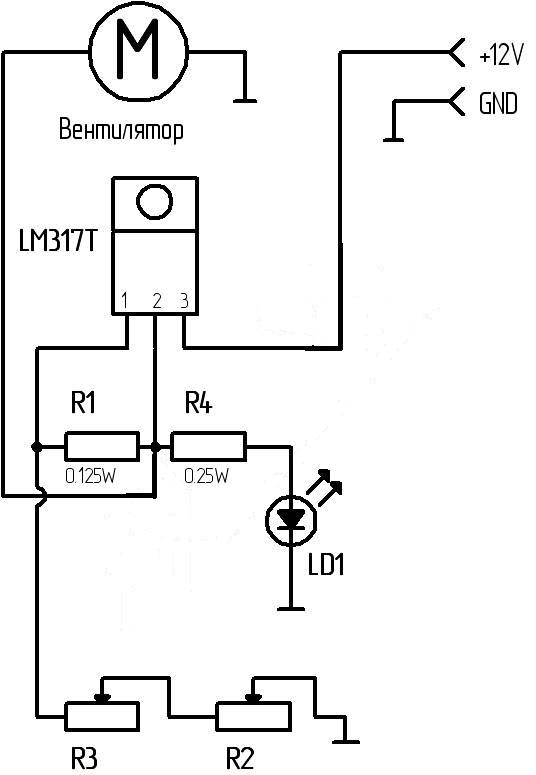

Есть мысль просто установить переменное сопротивление и мветодиод нд каждым, в качестве индикатора. Только мне не ясно, зачем там столько эллектроники напичкано? Нельзяли все упростить поставив только переменное сопротивление? Вот изменил схему, проверьте пожалуйста:
Изменил комментарий автора.
Где: R1 = 220 Ом/0,125 Вт; R2 = 1,2 кОм (для красного светодиода); R3 = 500 Ом (это наш подстроечник); R3 = 1 кОм (переменник); М – регулируемый вентилятор; LD1 – так я обозначил светодиод, в данном случае красный, 1,6 В.
Работает довольно просто: микросхема КР142 (она же называется LM317T или «крен» в простонародье) является интегральным регулируемым стабилизатором напряжения, в котором напряжение на выходе (нога 2) зависит от сопротивления между регулировочной ногой (нога 1) и землей (черный провод в блоке питания), причем, чем меньше это сопротивление, тем меньше напряжение на выходе. Третья нога микросхемы – вход питающего напряжения (12 В, желтый провод с БП), на наибольшем сопротивлении в данной конфигурации (см. схему) на выходе стабилизатора можно получить около 10,5 В, максимально же микросхема выдает 11,5 В, необходимо подобрать сопротивление R1. Минимальное же напряжение равно нулю, т.е. можно остановить вентилятор совсем. R2 отвечает за регулировку вентилятора с передней панели реобаса, R3 – подстроечный резистор, которым мы будем выставлять минимальные обороты вентилятора, подключенного к данному каналу (их может быть несколько, соединяются между собой параллельно), увеличивая его сопротивление. R4 – сопротивление светодиода, дабы тот не сгорел, по яркости свечения светодиода можно судить о подаваемом на вентилятор напряжении.Кто знает — помогите пожалуйста.

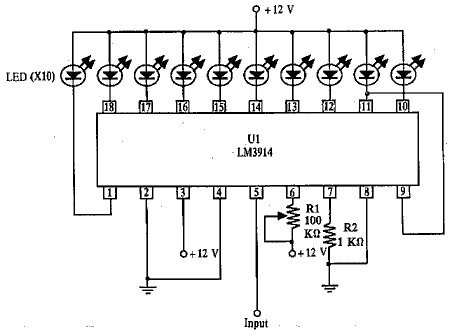

Есть 2 схемы индикатора собранные на одной микросхеме, но они различны. вот первая:
вот вторая:
но они различаются. какая из них правильноя?
Первая взята отсюда: real.mybb3.ru/viewtopic.php?f=47&t=464
Вторая взята с этого сайта: www.reconnsworld.com/power_lm3914battmon.html
