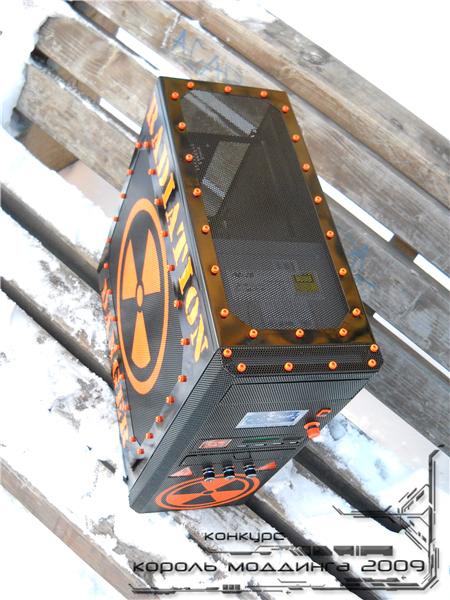

Король Моддинга 2009 Проект Radiation Danger

Author:DrewID

Как обычно надоел мой белый ящик и решил, вдохновившись сайтом, сделать полную реконструкцию корпуса.
Концепция — давно заезжая идея радиации и различных АЭС. Мне эта тема очень нравится поэтому я не щитаю это попсой. Просмотрев все 3 тыщи корпусов в галерее пришел к выводу что мой стиль никто до этого не воплощал.

Окна буду делать не плексом а перфорированным листом. в этом фишка идеи. С переди перед винтокрылом для винтов сделаю знак радиации так чтобы днем была видна покраска а ночью знак светился изнутри. подсветка — оранжевая.
Пока сделано немного ибо на боковой стенке кончилась муза…

Чтобы начать мод пришлось мастерить замену для железа. получилось вот это чудо. Кстати достаточно удобно. Времени ушло 3 часа вместе с установкой

фото с мобилы 1,3 мпикс, к сожалению другого нет((

а вот это какой корпус был до начала работ (забыл сфотать действительно до, боковуха и крыша уже отшкурены)

а вот это уже без крыши

сама крыша в резке

Что сделано: Прорезана дыра побольше для 120мм кулера под веники, и уже сделано окно в крыше.

За сим все. С уважением, DrewID.[/img]Так господа) Нужна помощь дизайнеров и опытных моддеров.
Муза закончилась на боковой стенке. Поскольку стенка испорчена еще на заводе (на фото выше видно как) то на окошко накладываются ограничения. С формой окна и прошу вашу помощ.
Это эскизы рисунка на стенке:

второй вариант:

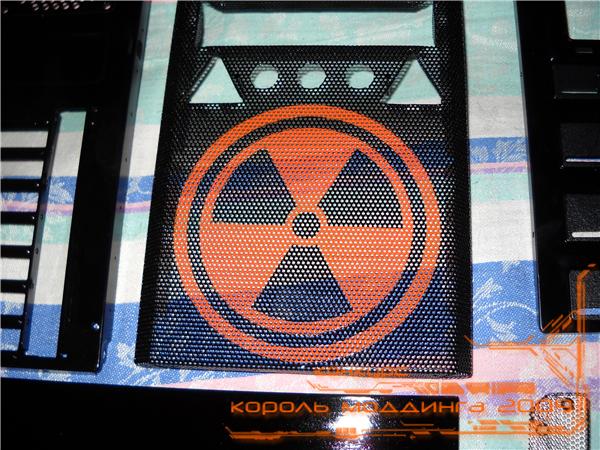

Окно прорежу между зашпаклеванными щелями, знак радиации нарисую на перфолисте а слова на бывших щелях.
В голове крутятся два варианта:

кто как думает как лучше будет?
и какой шрифт получше на эскизах? Я тут.
koHcTpykTop, я сморю ты из москвы( я из питера так что неполучится.
f3k, а этот радиатор на печке стоит или на движке?

Немного фоток процесса.

просверлены дыры в крыше для болтов

собрана установка по просверливанию дыр в сетке

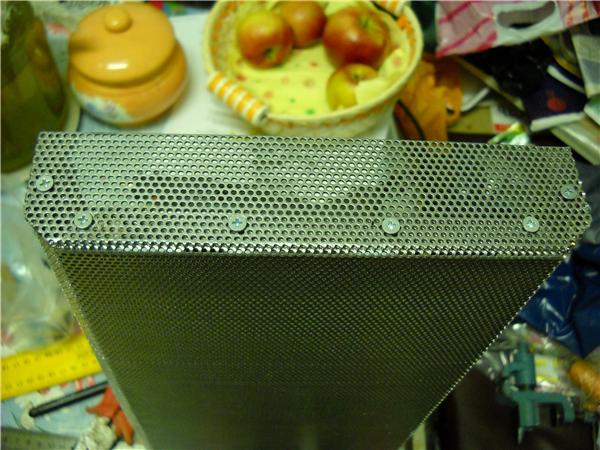

Крыша закорчена. Вот так это будет выглядеть когда все закончу.

Я тут поездил, посмотрел по магазам с красками, в итоге понял что оранжевого металлика не существуюет, а это очень плохо… А балон черного металика, хорошего, стоит почти 500 Если кто в курсе где дешевая качественная краска в ассортименте, прошу сообщить.

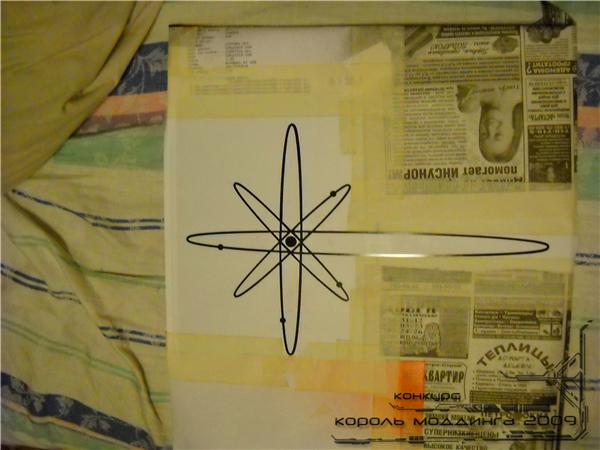

На этом пока все.Разработан окончательный эскиз боковой стенки. сегодня буду резать…

Белые линии — граница разреза.Работы встали на ремонте велосипеда но наконецто процесс пошел дальше.
Вырезал окошко сбоку над которым было столько споров. Эмулировал рисунок в фотошопе и получил однозначный ответ про форму окна — полная симметрия.
фото:

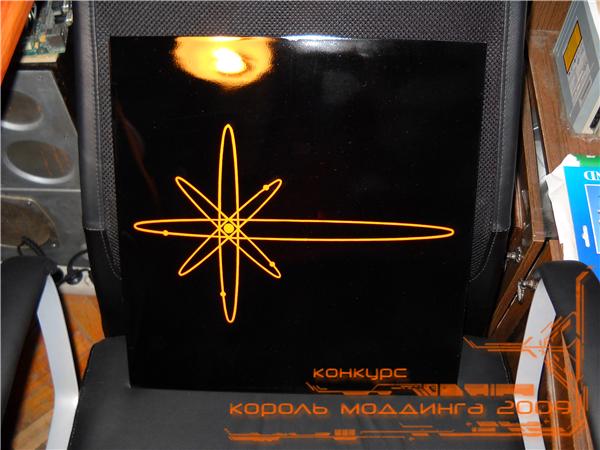

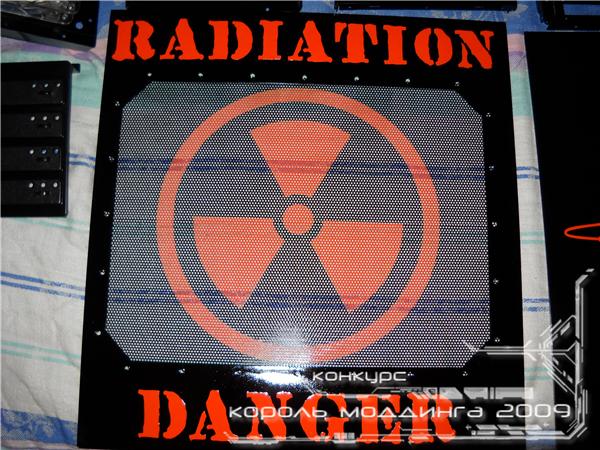

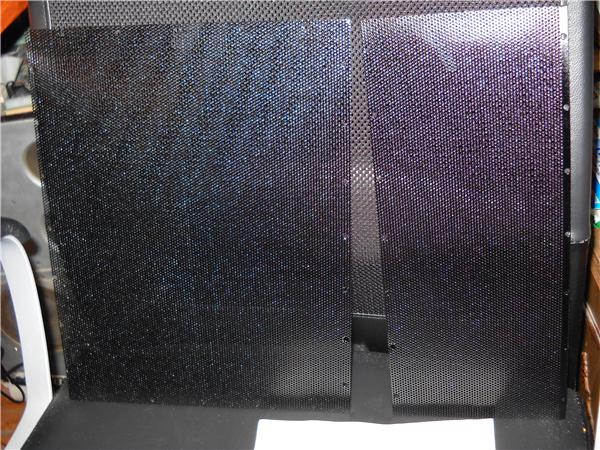

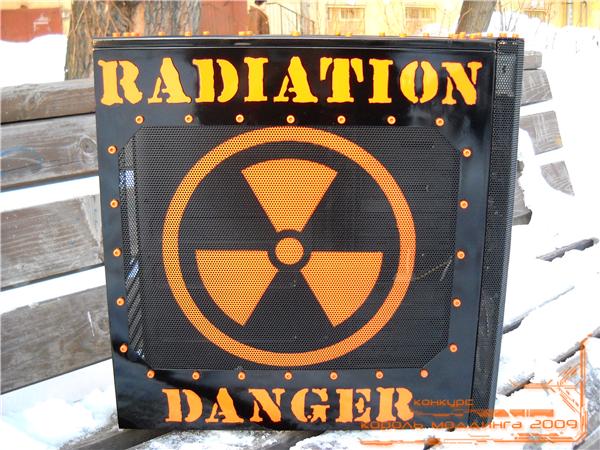

готовая боковуха:

В процессе проимерки крышки на место выяснилось что болты изнутри мешаются и задевают за загнутый конец задника незнаю че теперь делать… если вырежу прорези для болтов получу слабый каркас(((

Паралельно начал разработку дизайна передка. В процессе подумал что надо вывести на перед 2 шлейфа иде с питальником и ком с лпт. Все это убожество закрою крышкой на петельках
Вот таки дела.Наконецто нашел время на изготовление передка. задача стояла сложная. без инструментов ровно согнуть перфолист под 45 и 90 в 6 местах. Гдето получилось идеально гдето неочень.

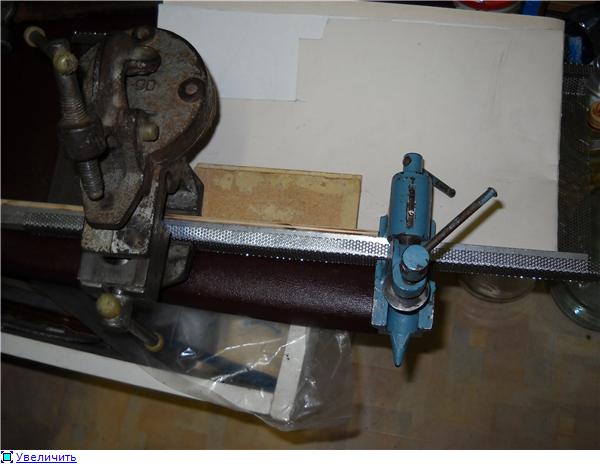

кустарный гибочный станок

Первый результат

примерка на кейсе

Финал сегодняшних мучений. На мой взгляд потрясно Наконецто купил камеру!)))

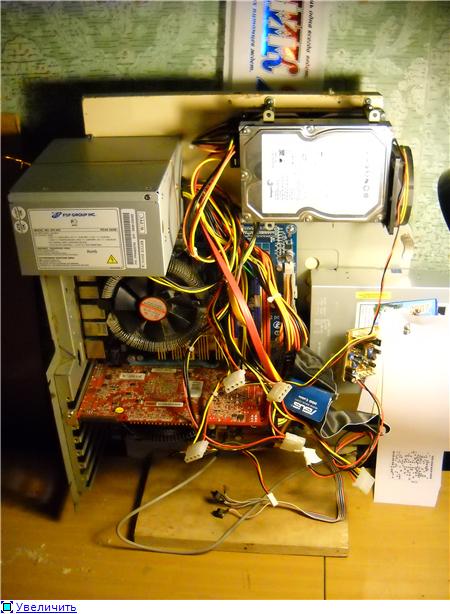

Вот фото на чем я щас остановился:

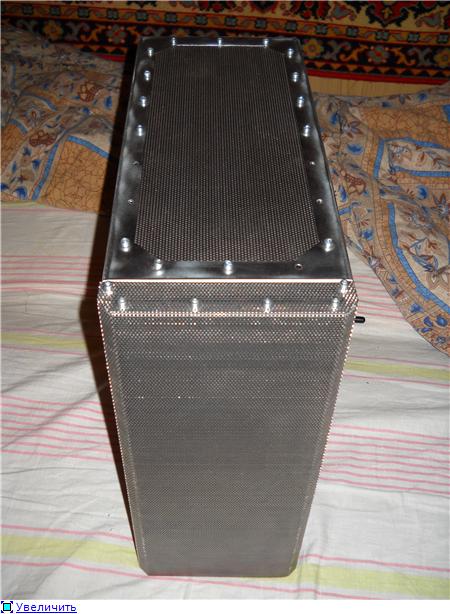

общий план

крыша

дорезанное отверстие под 120мм кулерок

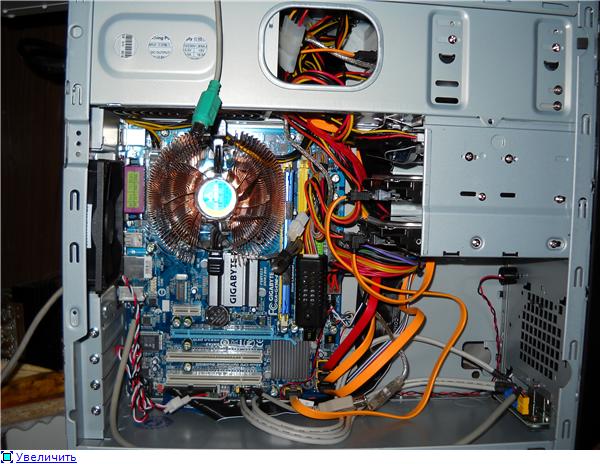

это как сделан корпус. спереди слева. прикрутить сетку тут будет проблема(((

тожесамое но справа, вид сзади

прикольная дыра у хардов)))

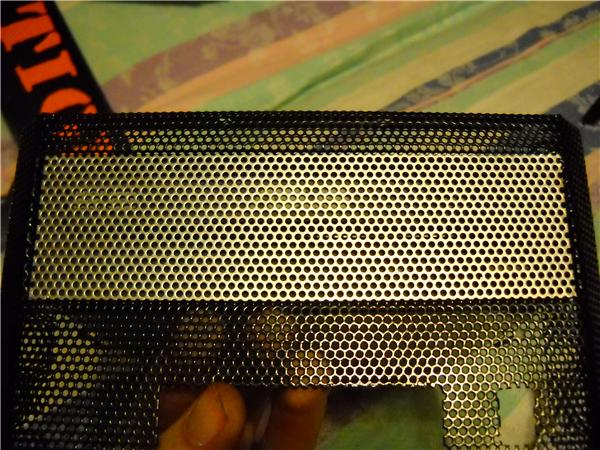

полуфабрикат передка

его примерка

вид сверху

вертушка на передок. кстати он в этот момент крутился)

OFF:

Радиатор от копейки на СЖО

В воскресенье продолжение с передком)Сегодня сделал верхнюю заглушку.

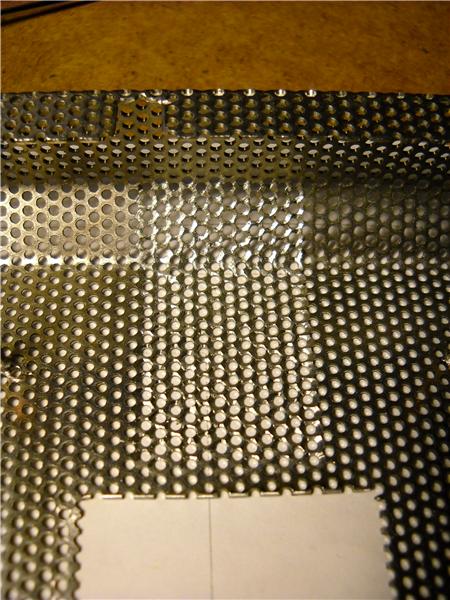

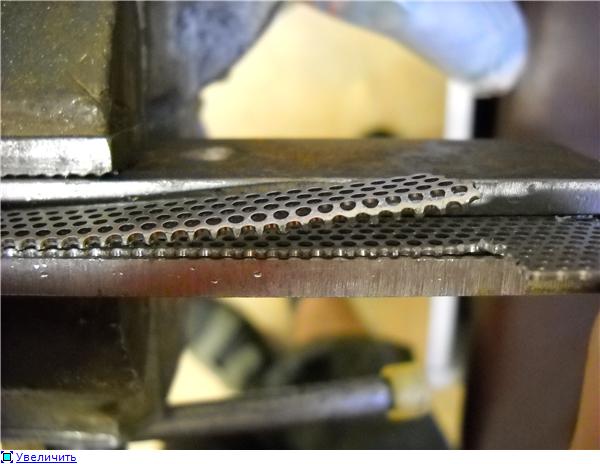

Правил плохо загнутый край

вырезал пазы для загиба

гну

согнул)

примерил крышечку

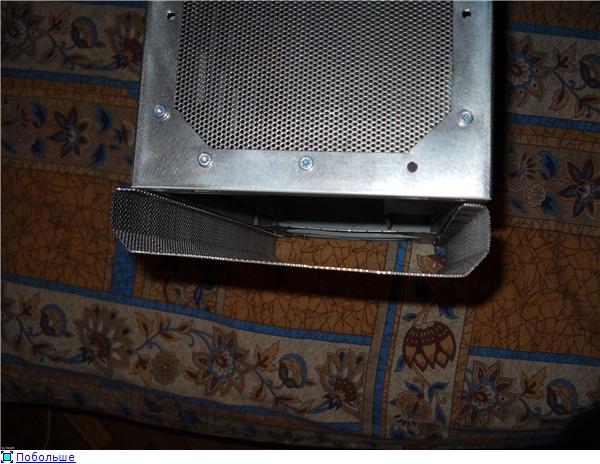

Идеально согнутый краюшек справа

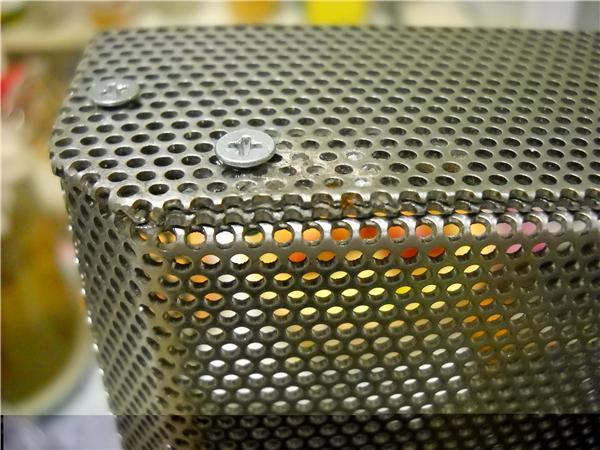

Неидеально согнутый краюшек слева, пришлось поработать дремелем дабы слочить лишнее

Крышка готова)

Все прикрутил

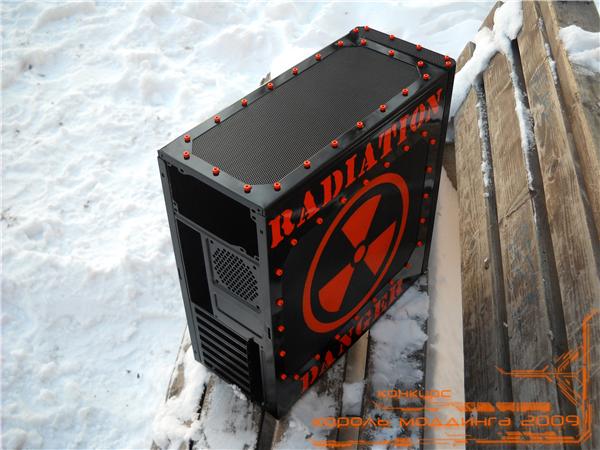

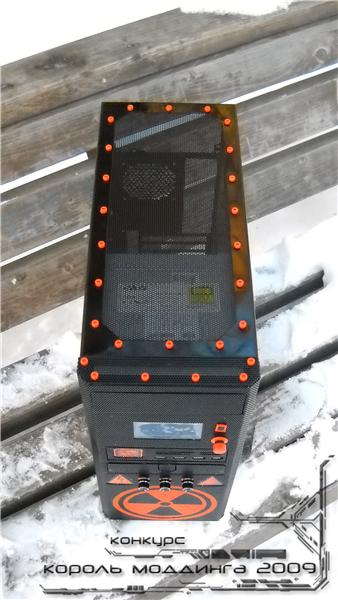

Финальные фото

Завтра буду делать нижнюю заглушку.
П.С. Ох и геморой сверлить перфолист сверло вечно уходит в сторону Makszed, прочитайте ветку полностью, я уже писал что 1250р

а тем временем делая нижнюю заглушку произошло чп во время загибания края в 180град:

решил склеить все чудом китайской химпромышленности, каков будет результат — сложно сказать… будем надеятся на лучшее.Продолжил вчера работу…

сломал хорошее сверло…

Промахнулся на 1мм когда гнул…

… и не учел толщину перфолиста…
А так вот результат:

Делать новую заглушку нет никакого желания… Оставлю так, если позже припрет — сделаю новую.
Эти говновинты заменю на нормальных утопленников)http://perfocom.ru/viscat/index.php?id_catalog=5&id_perfo=242#img
Тут даже визуализация есть
Тип Rv 2-3Сделал до конца нижнюю заглушку

и раззенковал дырки под потай дремелем

В процессе зашел ко мне старый школьный друг и озадачил меня вариантом крепления передка к корпусу — сделать направляющие из железа и прикрепить их к корпусу так, чтобы между корпусом и направляющей был 1мм для "задвигания" передка сверху вниз вдоль корпуса как по рельсам. это конешно удобно, но соорудить такую систему, чтоб она не мешалась устройствам 5ти дюймового слота очень сложно ввиду особенностей корпуса. Я попробую сначала прикрутить его как хотел, вместо гаек использую алюминиевую полоску шириной 1 см и 2мм толщиной, навернув в ней резьбу а в перфолисте прорезав достаточно большие пазы, чтобы можно было без труда отцентровать его на корпусе.
Это все завтра а вчера…
OFF: собирал отцу комп на базе миниАТХ:

В итоге все слоты заняты и весит такой маленький системник 10 кг Итак, жестяные работы подходят к концу. Поработав на выходных практически полностью сделал крепления морды.
Делал полоской алюминия, а поскольку полос в 1см шириной в продаже я не нашел, пришлось отпиливать ее от такого уголка:

ох и геморрой пилить алюминий дремелем… это просто жесть, армированные круги уходят только так

В среднем 1,5 круга на 40 см уголка

Но благодаря этому получаем полоску 1 см и чистим ее напильником.

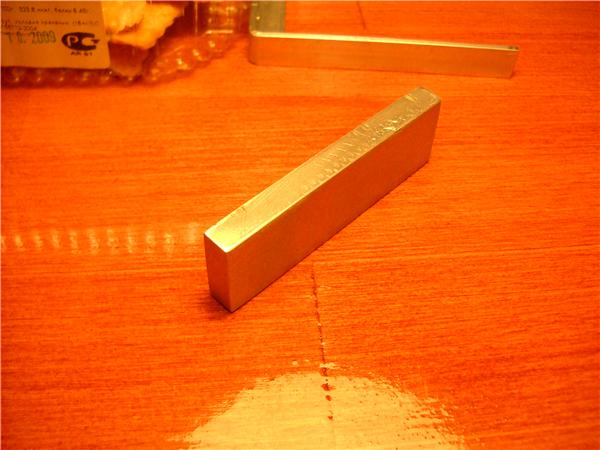

Готовая полоска

Просверленная и с резьбой на месте.

С левой стороны стойка для периферии соединена с передней стенкой. Поэтому чтобы добратся до винтов отверткой, пришлось просверливать огромные дыры:

На фотке самая левая дырка вышла очень криво и прикручивая я не выдержал и прорезал дремелем дыру побольше, но сфоткать забыл.
Чесно говоря все это прикручивая я аж вспотел…

Далее принялся делать крепеж наверх:

Прорезаны пазы, такие везде.

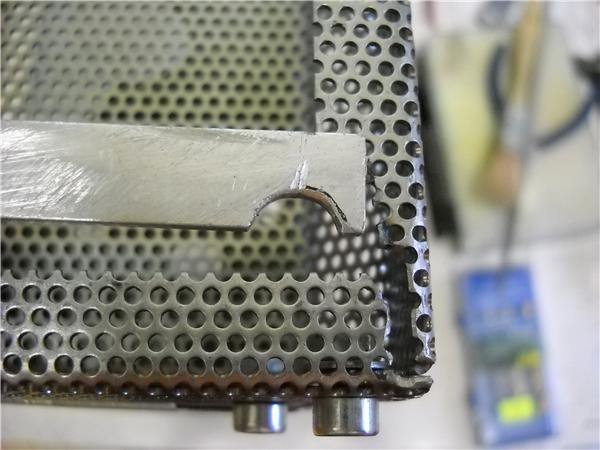

Кое-где полосе мешался болт заглушки, сделал прорезь.

Полоска на месте

Финальное фото.
Прикрутив все это я заметил что корпус какойто кривой. Именно корпус а не передок, мерил уголком. Это устранится затягиванием верхней и нижней полос со смещением кейса.
Вобщем пока все.Тем временем закончил важную операцию над передком: дырка для дивиди.

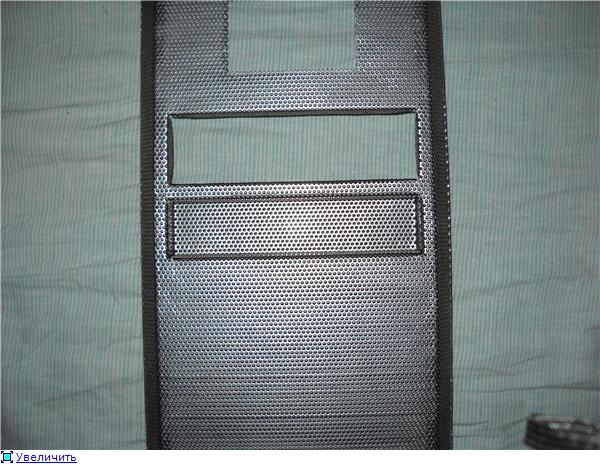

Вырезал дыру.

Начал гнуть. Первый "хвост" оказалось согнуть проще простого.

Над верхним пришлось хорошенько подумать. В итоге гнул стамеской

Догнувка тисками.

Боковые просто.

Но не тут то было. Что бы это встало на место, неподумав применил грубую силу. Результат на фото. Хорошо не порвал лист

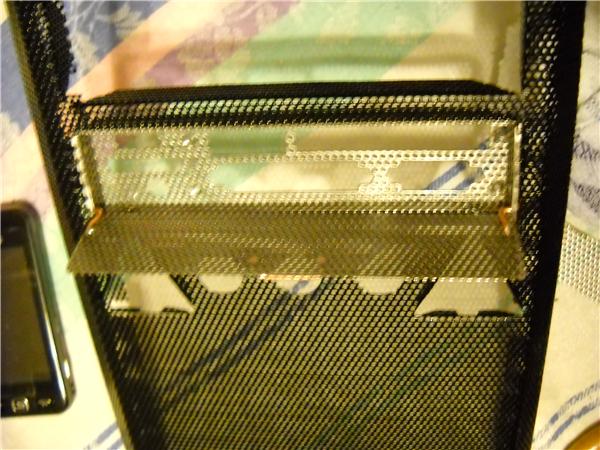

Результат изнутри

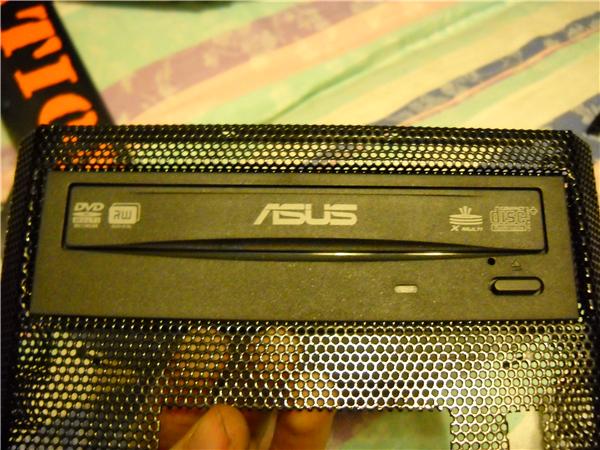

Результат спереди.

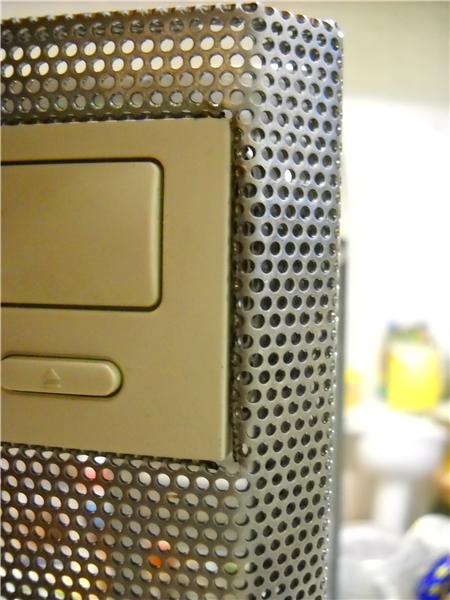

Сверху и снизу загиб получился очень хороший а вот по бокам не очень:

Но впринципе терпимо. Привод заходит с усилием и нигде нет щелей. это радует.

На этом главные жестяные работы завершены. Остальное мелочи.
В данный момент работаю над фанбасом, индикацией и комутацией.Итак, продолжаем.
Закупил наконецто электронику:

Барахло для реобаса

Выбрал кнопочки

И определился с ЛСД. В итоге я взял FDCG12864B-NLABBW такой, фирма ForData. Его описание:

Мля не на ту кнопочку нажал
Короче. Экран при свете темно-синий, при работе символы светятся оранжевым, подстать цвету.

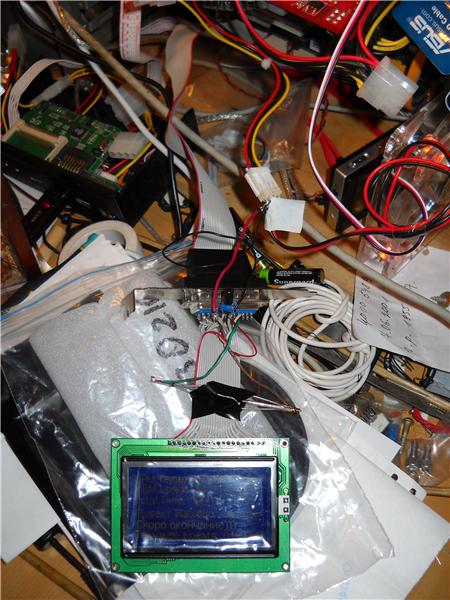

Подключил его к лпт дабы убедится что он работает:

ЛСД какойто тормознутый, очень медленно обновляется матрица на фото видно как "1" меняется на "2".
На самом деле фон экрана не виден, а символы намного тусклее. Я на подсветку подал всего 70 мА дабы не спалить Опыты проводил в проге LCDStudio. Хотел скачать LCDHype, но промудившись в гугле 1 час кроме мертвых ссылок на их сайт ничего не нашел Может кто обладает сим ПО и предоставит его на мой суд?
А завтра соберу все по-людски, на плате.Так.
Почти разобрался с электроникой и заставил ее работать.

Вытравил плату

Взял ошибочно купленный разъем для FDD и сделал из него облегченную версию LPT.

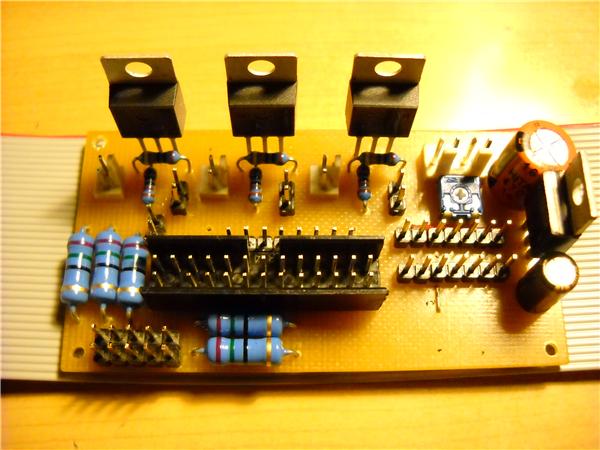

Напаял детальки

Купил гнезда на шлейф. В центре для ком-порта, понадобится позже.

Взял FDD шлейф и обжал его в LPT.

Принял веру садомазахистов и присобачил гнезда на шлейф для LCD. Люблю когда все разбирается и вынимается, а единый шлейф делать — это море перемычек на плате, пришлось так выйти из положения.

Ну и все работает. Фанбасы еще не подключал ибо лень щас этим заниматся.
В процессе подключения так вышло, что экран показывал только половину экрана. И работает с ним почему-то только LCDStudio. В тестовом варианте была таже байда но была устранена поворотом экрана на 180 градусов. Мистика.
Подсветка. Подав на нее все 360 mA как указано по даташиту, яркость практически не изменилась. Но стабилизатор грется до 80. Позже верну до 70-100 mA.

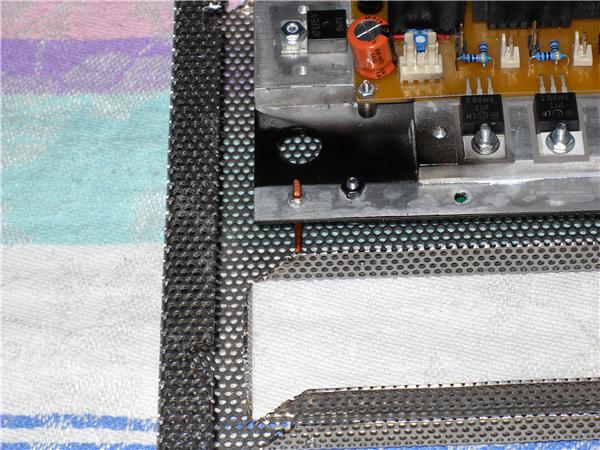

Пока все. Думаю над креплением экрана и его распредплаты в корпусе. Ищу краску в магазинах.Продолжаем.

Купил краску.

Забрал ручки, менеджер чиподипа 10 минут их искал Подошли как влитые.

Нашел в закромах своей хаты алюминиевую крышку от совковой стиралки годов 70-х От нее пойдет кузок для крепления LCD

Прорезал дыру под LCD, все измерил.

Начал резать, парится.

Отрезал

Просверлил дыры.

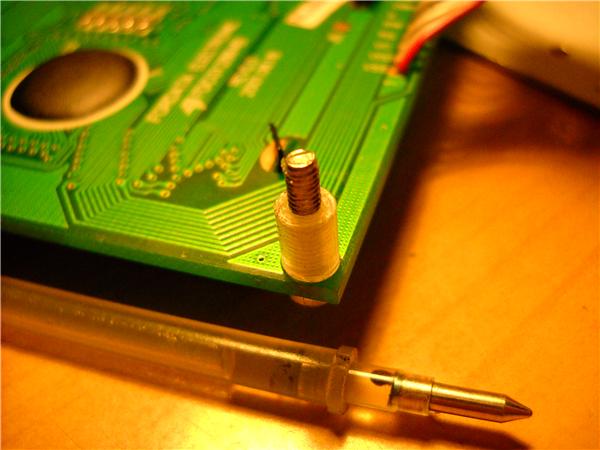

И вот тут то мне и пригодились бережно сохраненные еще со школы балванки от гелевых ручек:

Нарезал 8 кусочков по 6 мм каждый.

Начал все собирать.

Вот такой вот бутерброд.
Все это время мне двигатся мешала изготовление и сборка нового большого стола:

Теперь, надеюсь мод пойдет быстрее.
Пока все.вот

Почти 2 недели маялся херней, только сейчас закончил крепление лсд.

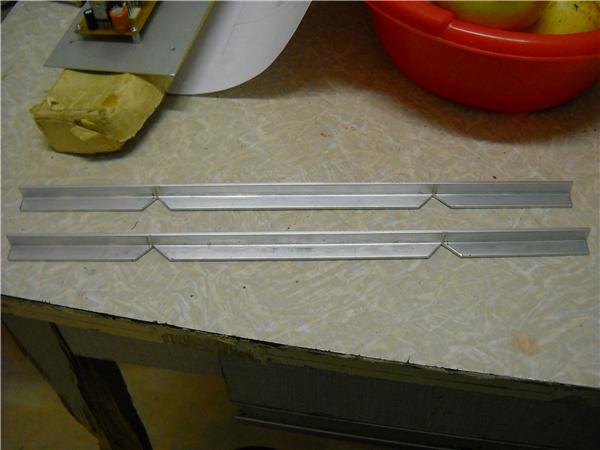

Давно давно согнул уголки чтоб было чем к корпусу прикручивать.

Просверлил для уголков по 4 дырки, отогнул кренки.

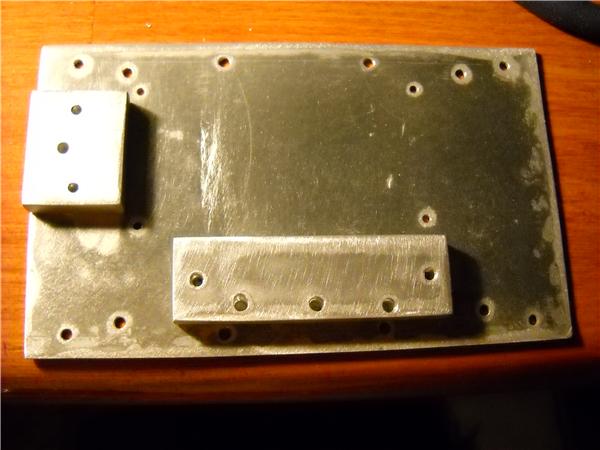

Выпилил из алюминиевой плиты пластинки чтоб тебло кренок уходило на пластину.

о5 насверлил дырок и зашкурил пластину и эти железки

Час искал термопрокладки… и фирменная изоляция: маленький кусочек от пвх профиля и кусочек пвх изоляции от какогото провода.

А вот так оно выглядит на болте.

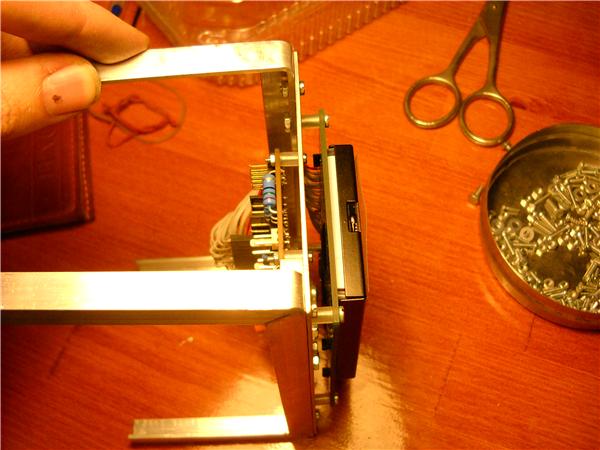

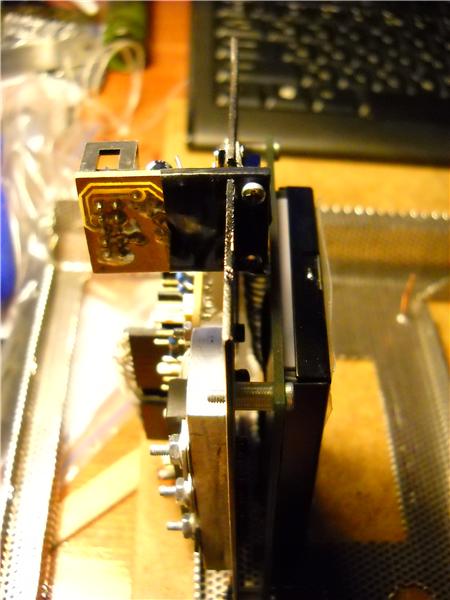

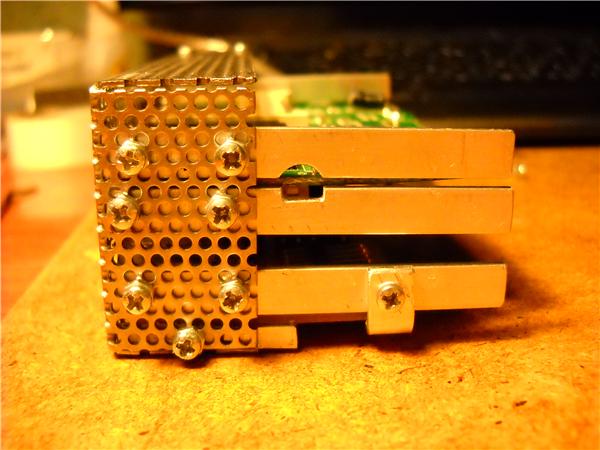

Все поскручивал вместе. Болты конешно не айс но других я не нашел а в магаз за ними в 2 часа ночи не пойдешь…

И надел эти "рога" и экран.

Ну и собсна подрубил, а че ему без дела болтатся Продолжим.
Картоводу придал новый корпус.

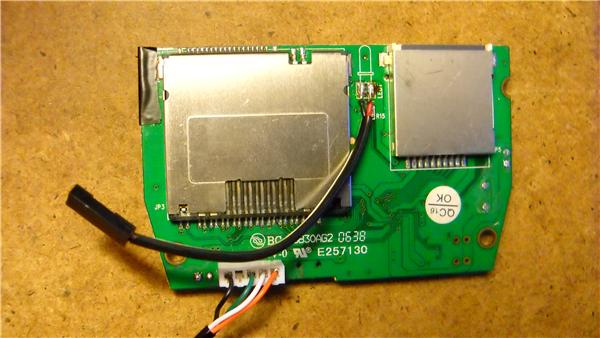

вот таким он был в разобранном виде. что самое смешное на шнуре юсб на конце обычная вилка, хоть он и внутренний, провод на плате собран в некое подобие разъема, но как оказалось это никакой не разъем, а обжимка, которая тупо впаяна на плату

Согнул болванку из того же листа)

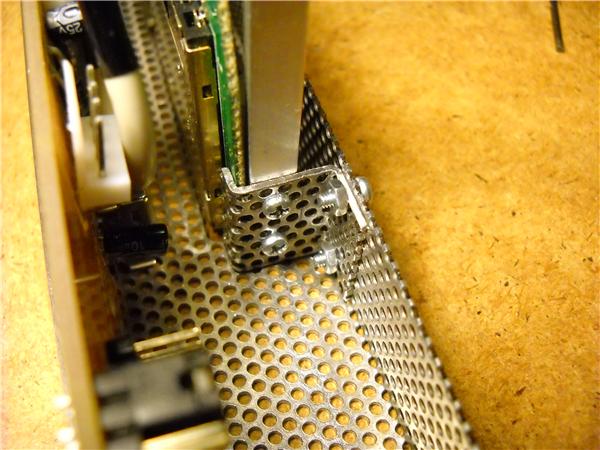

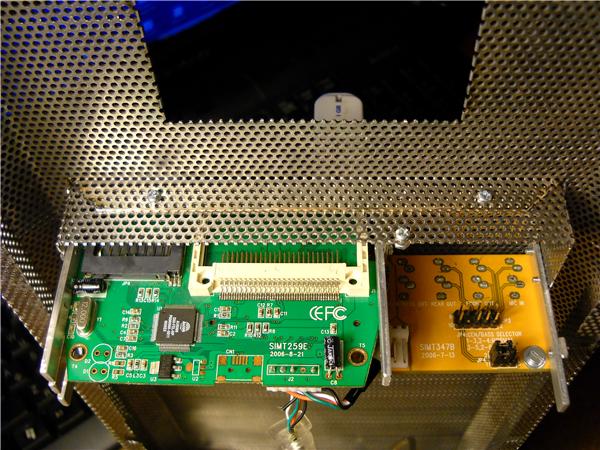

вот таким макаром закреплял платки. прорези сделаны вот для это конденса:

Далее было много работы…

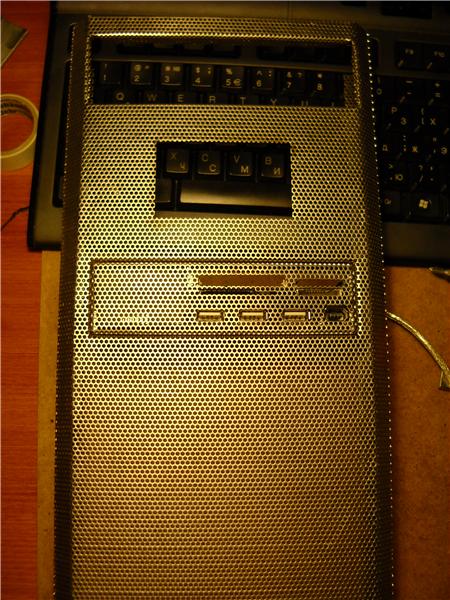

Прорезаны щели для всего

Нарезаны и насверлены полосочки, которые остались от крепления передка.

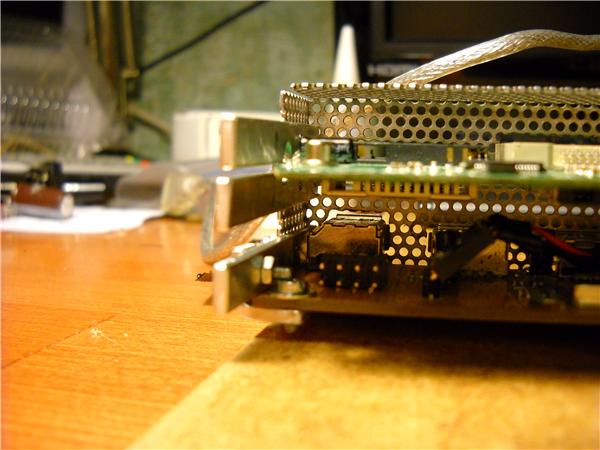

в собранном виде

крепленице для хаба

Кстати я повыпаял звуковые разъемы, ибо они были стандарта АС97 и естессно в наше время его уже нигде не встретишь. А на их место у меня планы есть.

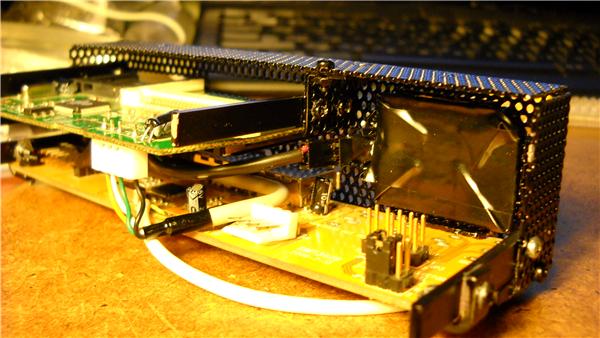

вид сверху

вид сзади. Этот кабель на хаб перепаяю на человеческий.

Вот пока и все

А вот виновник всех задержек:

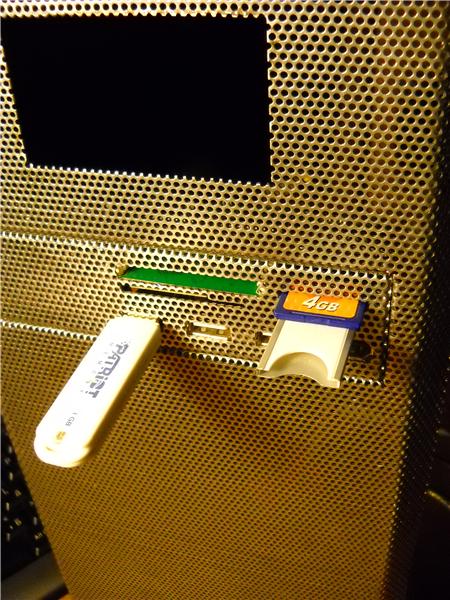

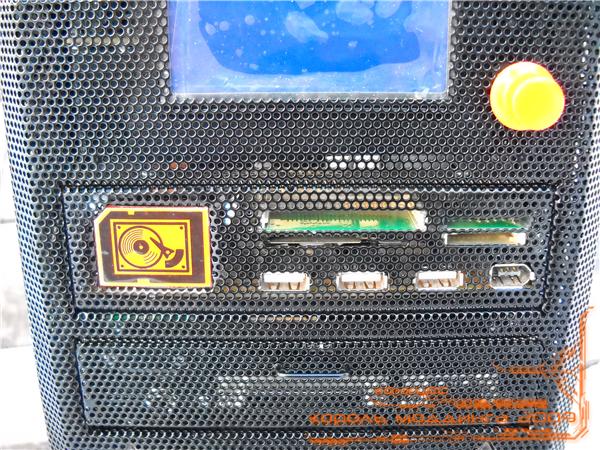

Итак врезал картовод в морду

Все как обычно, как я люблю

В процессе прилаживания пришлось сделать инструмент

Инструмент в действии. иначе туда гайку не доставить…

Результат:

Все приступаю к расширительной панели)Пришел этот счастливый день, когда работа сдвинулась с места

За эти долгие уже вроде 2 месяца когда было время и силы бился вот с этой штукенцией.

Вот с этого рабочего (!) мамонта был выдран уникальный иде разъемчик

Нарезал на части) Верхний иде еще с одного еще древней)

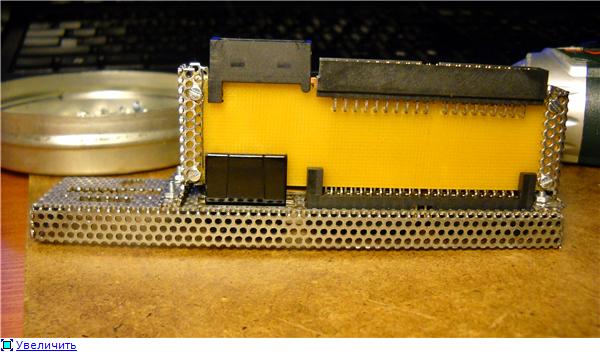

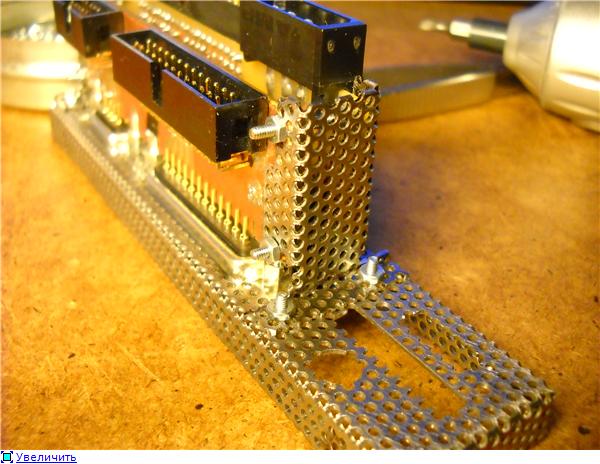

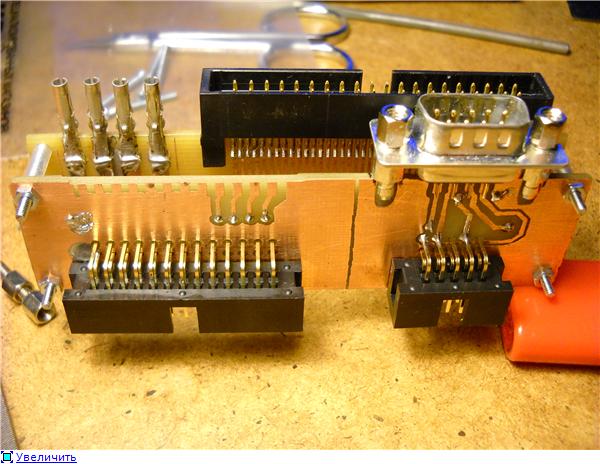

Спаял вот такую платку. Верххий иде засовывал в плату тисками

В молекс позасовывал бумажки чтоб ровно контакты стояли

Покрасил. Получилось очень даже ничего)

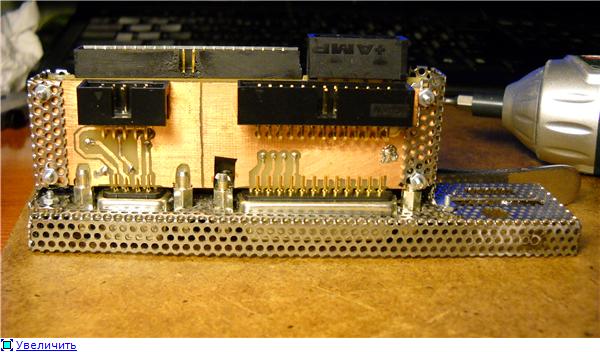

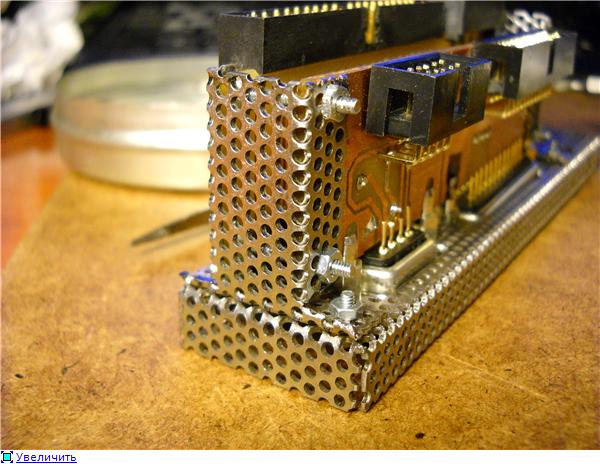

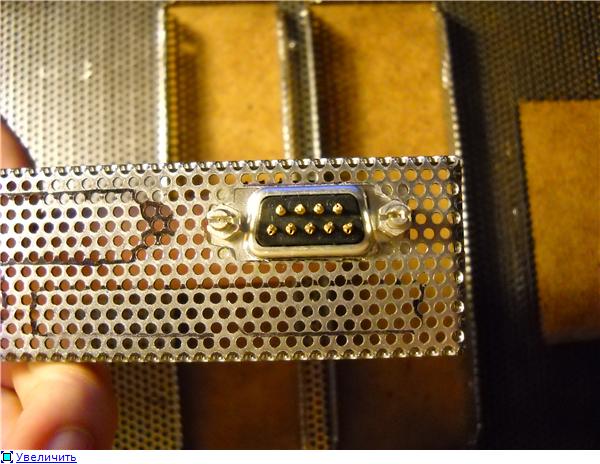

Далее была спаяна вот такая штукенция — переходник com и lpt на db разъемы. И все скручено по старой схеме)

Далее ниже дыры под флэшовод прорезал отсек для этой приблуды.

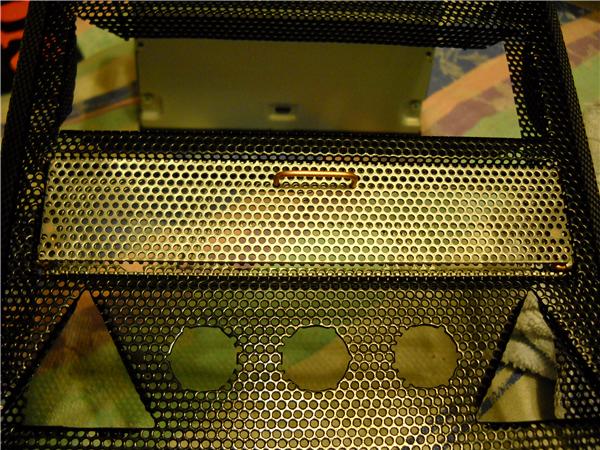

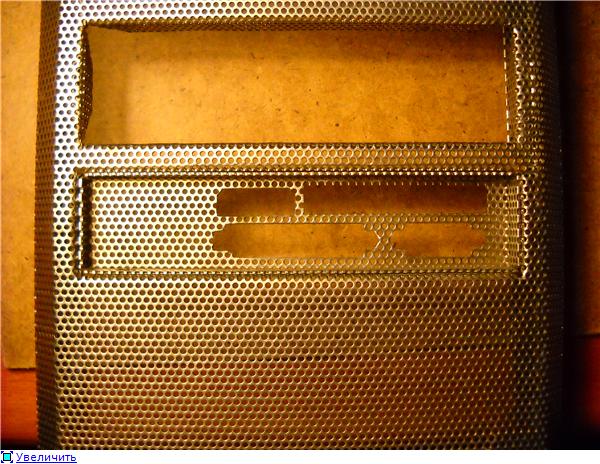

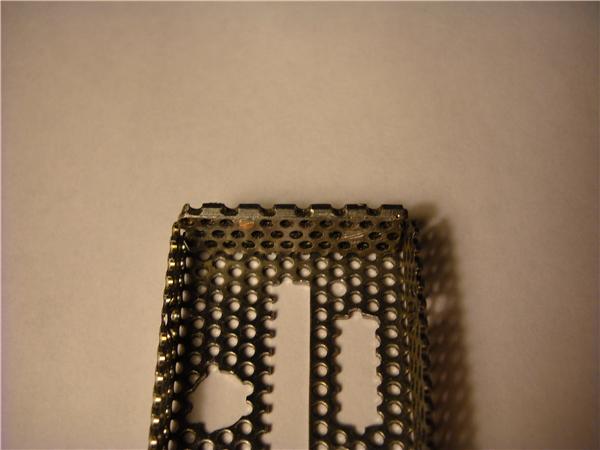

В заглушке вот таким макаром прорезал отверстия для всего этого барахла. Резал очень долго ибо ювелирная работа)

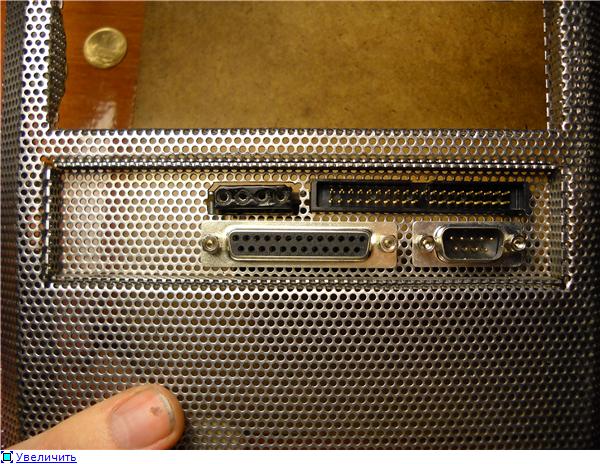

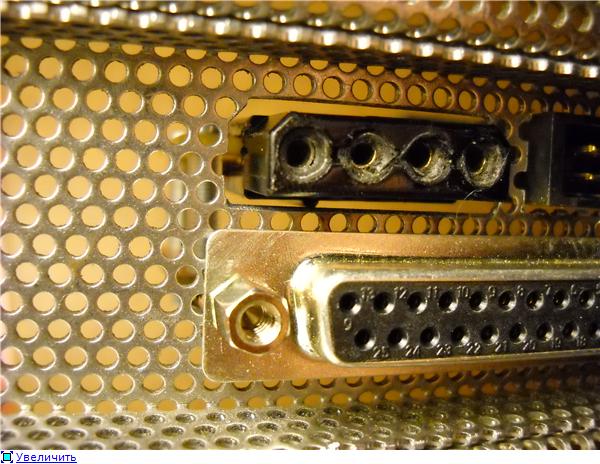

Примерка на месте

Слева завтра врежу саташный разъем от картовода и постараюсь уместить кнопку ресет…

На закуску.
А вот что уже давным давно было сделано и с тех пор работает:

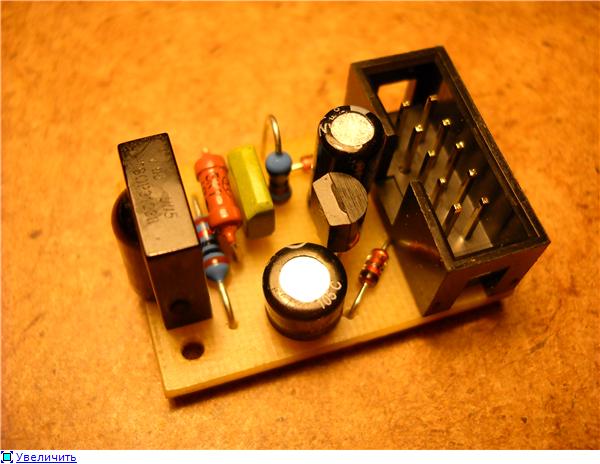

Знакомьтесь, ИК-приемник ПДУ для работы с программой SlyControl, работает на ура, только когда впаралель со шлейфом лежит юсб шнурок и по нему чтото льется, то программа ловит помехи и вскоре вылетает А так все отлично!)

Пока все.

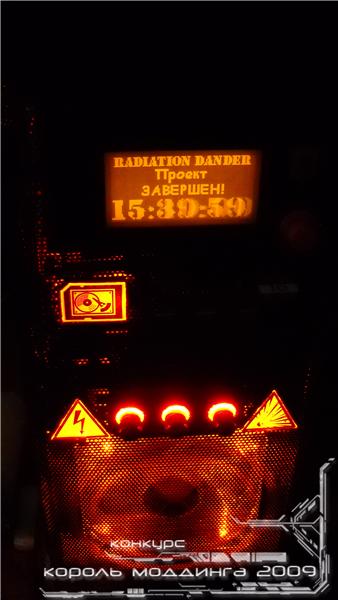

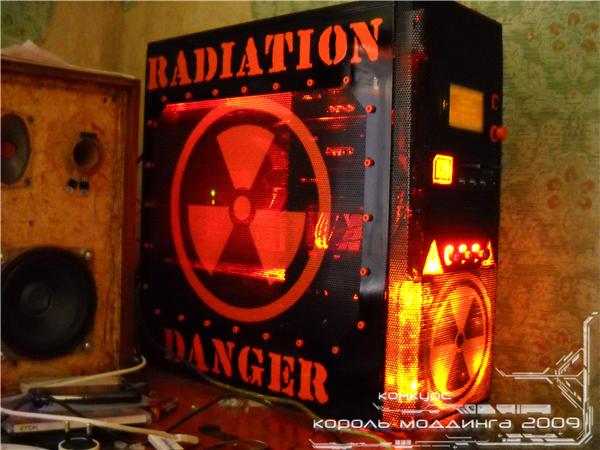

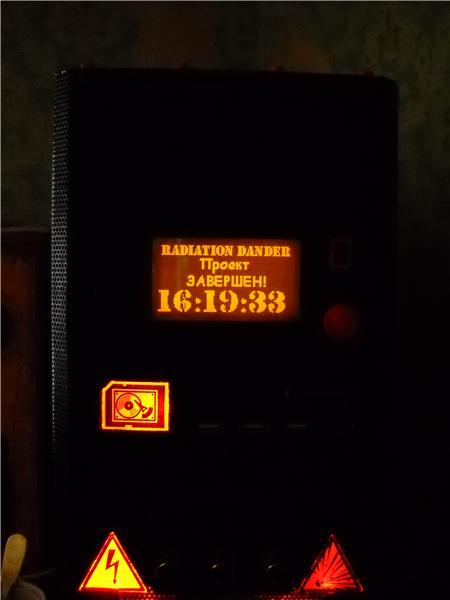

ВСЕХ С НАСТУПАЮЩИМ НОВЫМ ГОДОМ МОДОВ!!! Доделал!

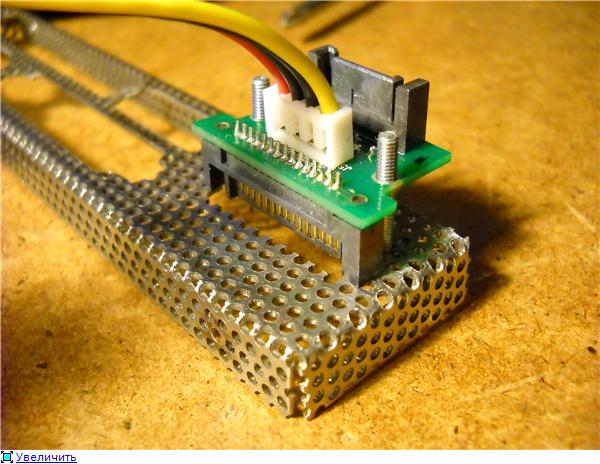

В том году прикрутил сата и ресет:

ресет

Все скрутил, криво но крепко

Ну и все вместе

Теперь нужно все это покрасить припаять разъемы и собрать)))

Пока алес.Продолжаем. Вот наконец я и добрался до самого интересного
Прорезал треугольники под треугольники, выпилил из 5мм плекса сами сабжы, и покрасил их.

Вид изнутри

Далее печатаем на скотче те самые значки:

Большое спасибо за эту идею товарищу BootSector

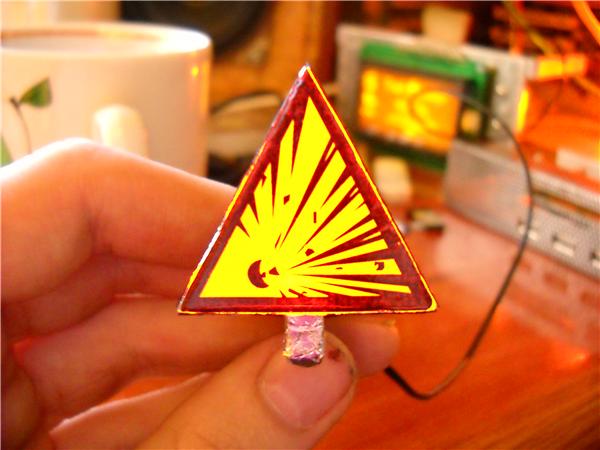

Аккуратно сдираем и клеим на треугольники. Перед тем как отдирать необходимо нанести слой скотча поверх рисунка а то от изгибов порошок сыпется. Так же перед печатью следует отшкурить поверхность скотча мелкой шкуркой, иначе сыпется еще в принтере

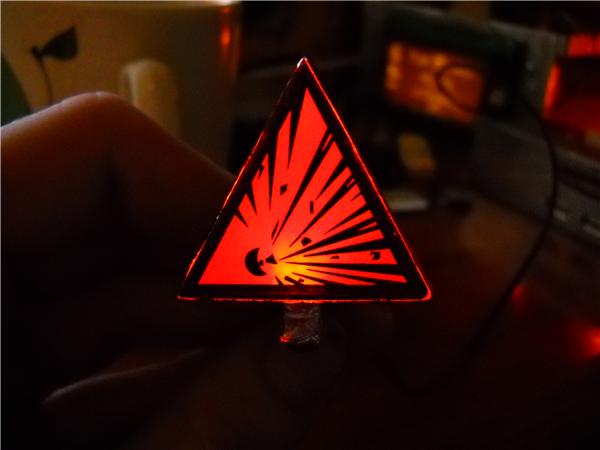

Из круглого светодиода делаем прямоугольный

Далее заклеиваем со всех сторон фольгой для отражения и дырявим низ для светодиода

И приклеиваем светодиод.

сам светодиод обклеиваем фольгой чтоб не светилось где ненадо

Но всеравно щели остались((( хорошо хоть еле заметные…
Чтобы не содрать фольгу (а держатся треугольники будут ислючительно благодаря силам трения ), наклеил на нее кусочки самоклейки, имитирующей кожу — это достаточно толстый материал похожий толи на резину толи на винил))

Теперь очередь реобаса)))небольшое продолжение.

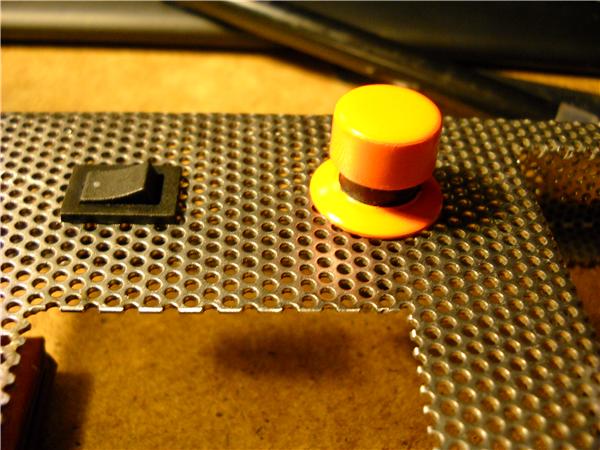

C 3й попытки покрасил кнопку, установил ее на место, а так же выключалку света

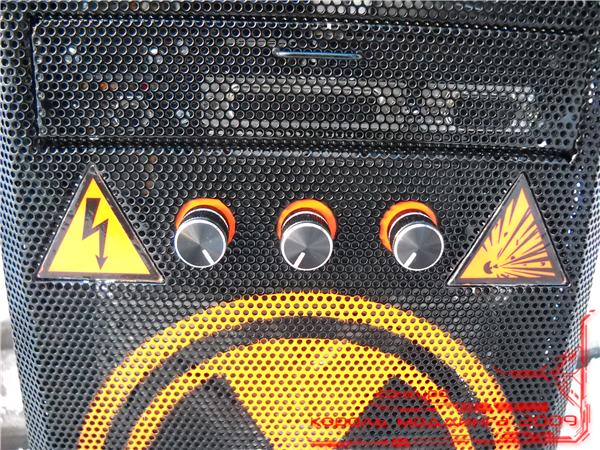

Общий план

Хочу спросить стоит ли на кнопку нанести рисунок?

По просьбам трудящихся:

Светится оно почти как на втором фото но этого бельма над светодиодом нет ну и цвет немного пожелтее чтоли)))Продырявил под реобас

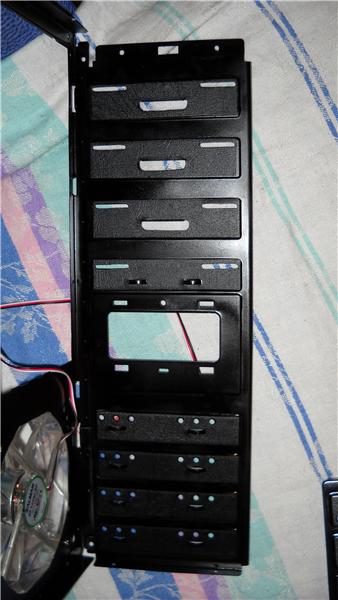

Разобрал шасси

и часть покрасил

На это ушло 2 балона алкидки.
Кто вкурсе сколько баллонов уходит на весь корпус стандартного атх? Небольшое обновление.

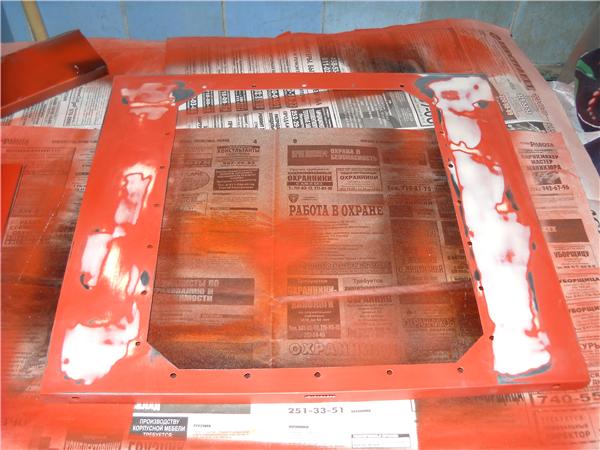

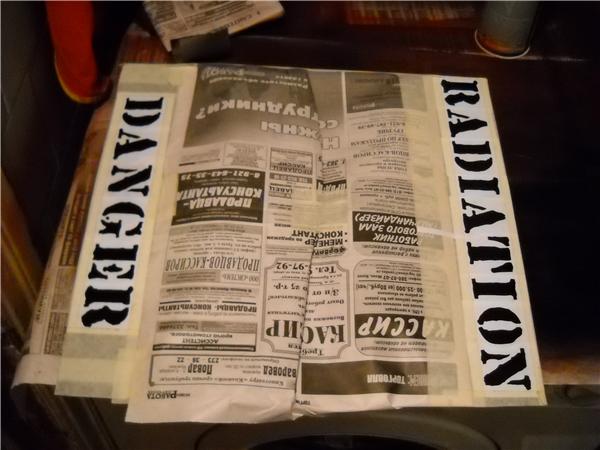

Несколько фоток с покраски

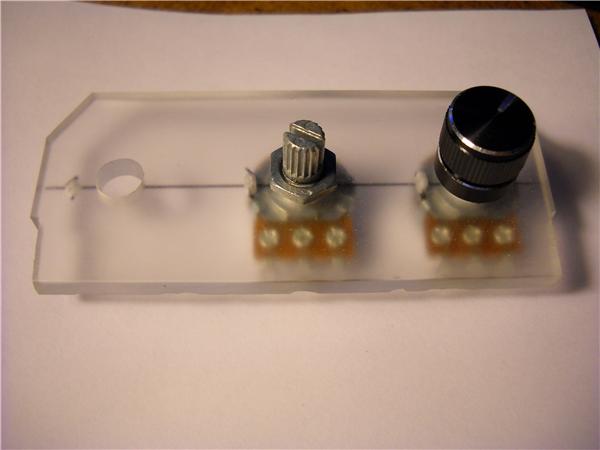

А это крутики на реобас:

Вырезал кусочек

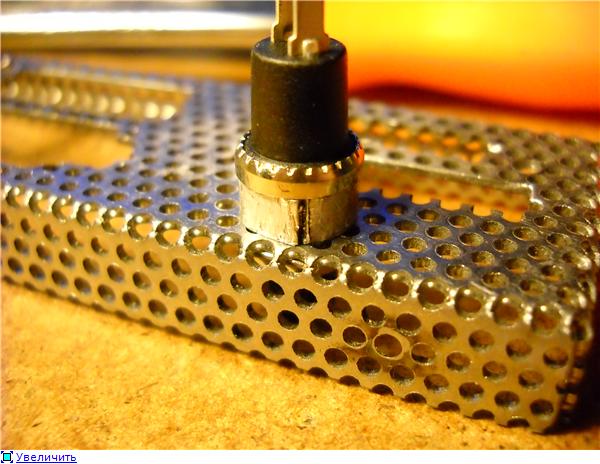

Скруглил гайки. По началу хотел вкручивать резисторы в плекс но подходящего метчика не нашел в магазине и тем лучше))

Насадкой на дремель выфрезеровал места для светиков

светодиод. жестоко порезаный, этот я допилил аж до кристалла почти)

эпоксидка

краска

и уже излюбленная фольга.

Далее все та же самоклейка, все припаял, как потом оказалось зря

Вырезал кружочки ножничками, вроде ровно)
Теперь вот ломаю голову как эту штуку жостко закрепить

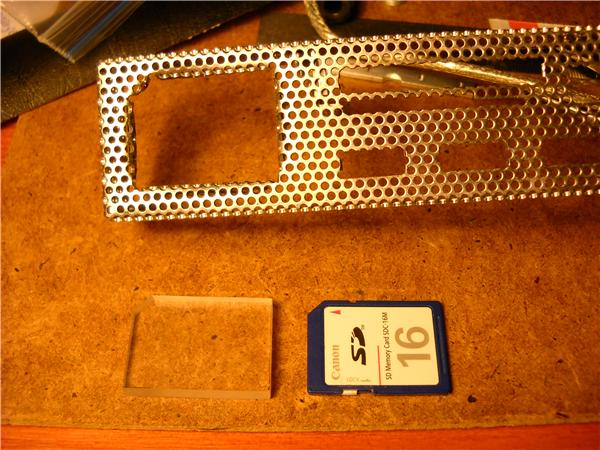

Вернемся к картоводу. Пустое место надо чем то занять и я придумал вот что:

Хочу с ним сделать тоже что и с треугольниками, но какой рисунок нанести на плекс непонятно… я склоняюсь либо к силуэту жесткого диска изнутри, либо к изображению хдд на корпусах (банка с блинами), либо силуэт накопителя на магнитной ленте… Переделал подсвечивалку

было

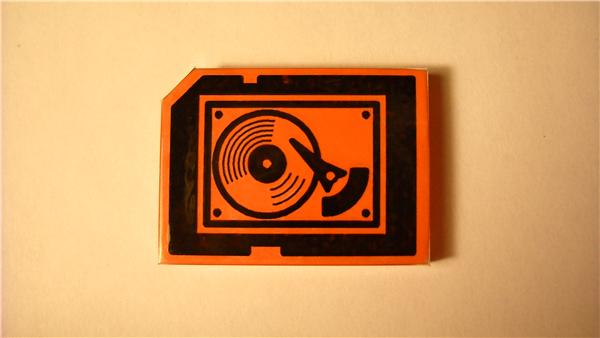

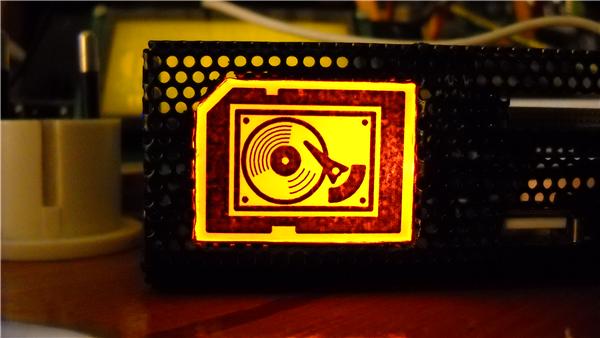

стало. еще и покрасил
Далее крепим. Решил способ клепания медной проволоки в сетку единственным возможным вариантом.

После того как все склепал до меня дошло что это можно спаять, будет еще и надежней

внутри:

Навернул на проволоку резьбу, отрезал полоску и прикрутил

спереди

Этот способ мне настолько понравился что я решил аналогично закрепить панель с экраном, и избавится от тех рогов, благо еще на шасси не сделал дыр под них.

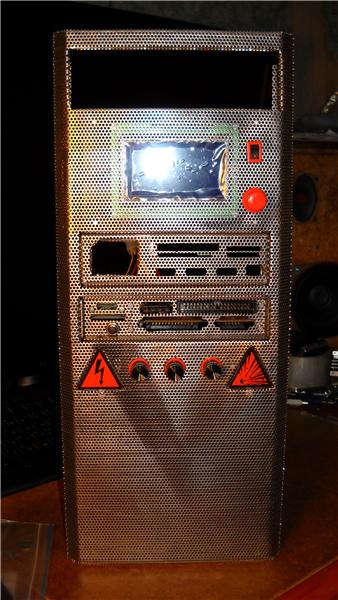

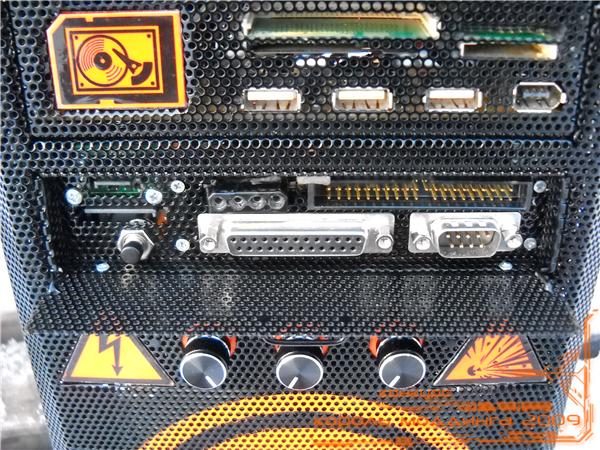

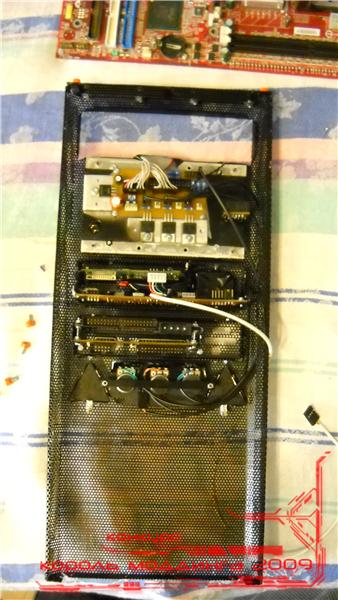

ну и на десерт пре-сборка морды:

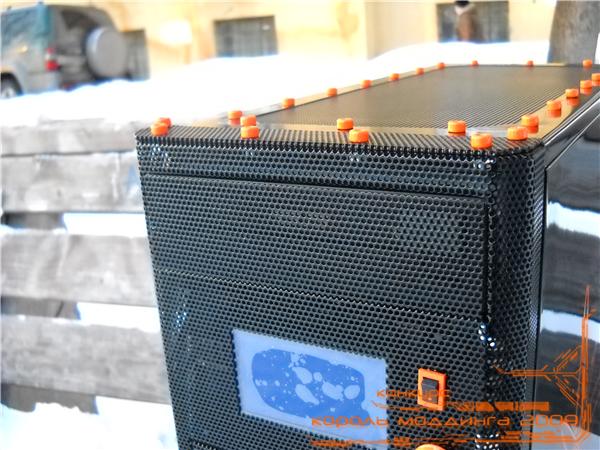

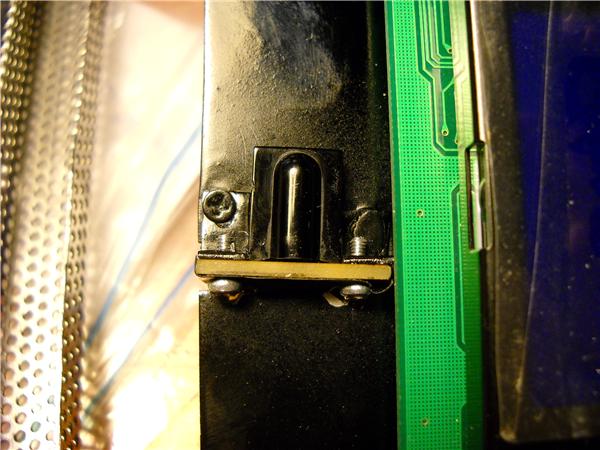

Закрепил ик-приемник (слева от лсд на пустом месте)

чтобы угол обзора был больше (я разместил ик за перфолистом чтобы не делать лишних дыр на морде) раззенковал отверстия сверлом изнутри передка

и покрасил… ну наконецто

trance4mer, мыла так и нету)

А мы продолжим.

С помощью уже полюбившегося мной метода чиним нижнюю заглушку передка

И красим.

Далее займемся шторками.
К разъемному модулю по бокам приделываем такие штуки

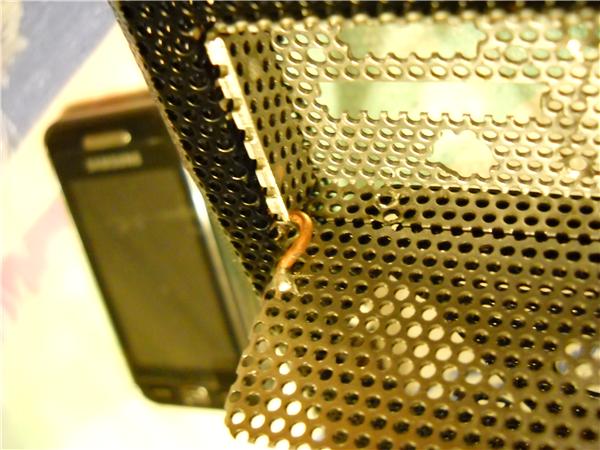

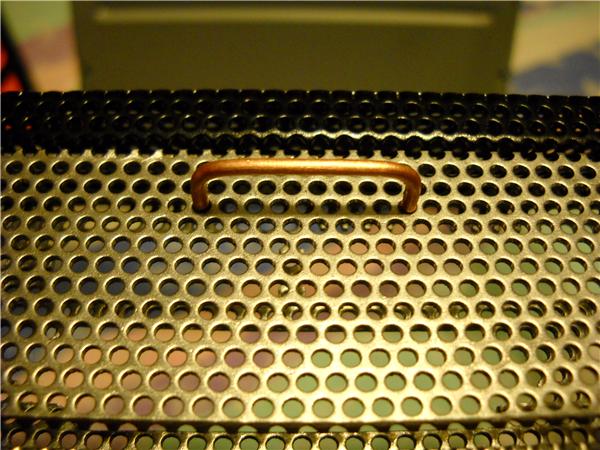

Вырезаем саму шторку и припаиваем петельку

шторка открыта, руки тряслись(((

В закрытом положении

К сожалению без щели снизу в таком конструктивном исполнении обойтись не получилось…

и стимпанковый элемент за нее будем дергать

со шторкой сидюка решил не заморачиватся и сделал простую накладку

Ну и начал трафаретами заниматся…
Купил пленку Lomond напечатал на ней букафки и вырезал их изнутри

Наклеил и закрыл что не будем красить

Вот что вышло:

Продолжим.

Шасси

Наклеил защитки из тойже самоклейки на слоты дабы не поцарапать краску девайсами

Картовод

На тот кусочек плекса наклеил рисунок.

На плате есть места для светодиода, разведенные но не используемые. Припаяем туда провод

соберем девайс

и подключим

Сами знаете что цвет и яркость не такие как на самом деле но лучше не снять…

Ну и моя многострадальная боковуха… скоко же я раз подкрашивал косяки, мыл от скотча и шкурил от пыли… И вот она залакирована

Пылинок конешно много но покажите мне человека кто дома может лучше покрасить))))
Потом на финальных фото поснимаю на улице, фотки должны лучше получится.Ну что, проект завершен!

Но сначало фото процесса.
Рисуем в фотошопе вот такую штуку

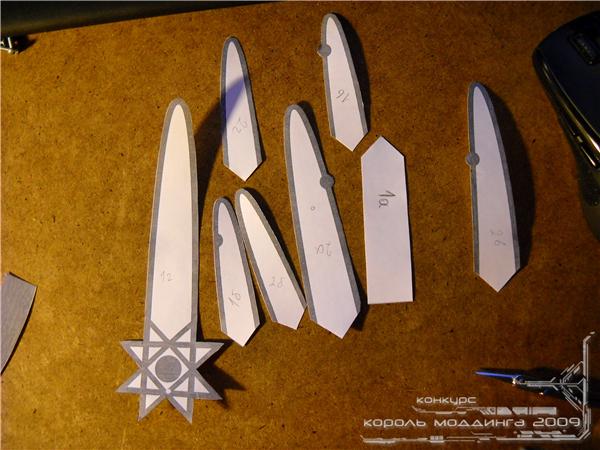

Печатаем на пленке рисунок, режем на части

и приклеиваем

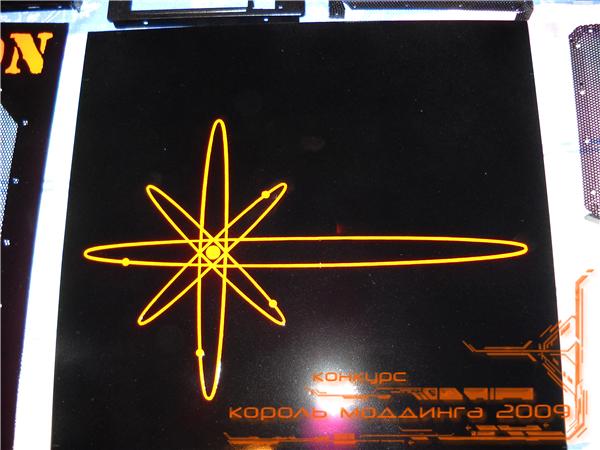

неделю красим-подкрашиваем и вот что в итоге

Так же красим знак радиации на морде

Примеряем на боковую крышку сетку

В фоне красим болты в оранжевый и прикручиваем на место.

Я нисколько не жалею что покрасил в оранжевый, так выглядит в разы круче)))

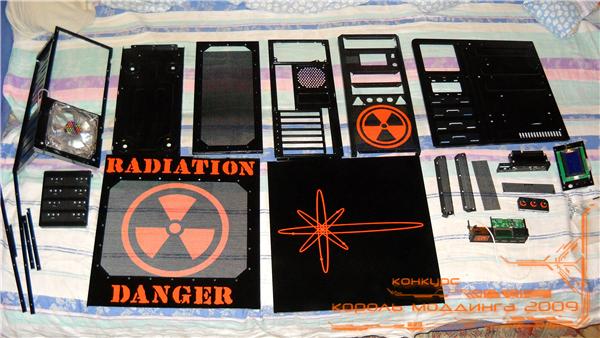

Далее раскладываем все части по дивану вспонинаем все ли готово.

И собираем… сфоткал только передок изнутри

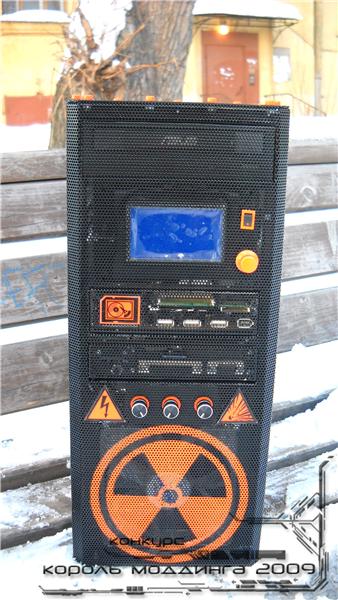

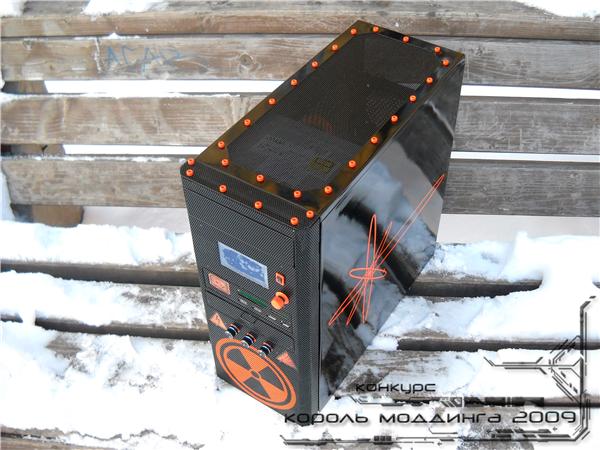

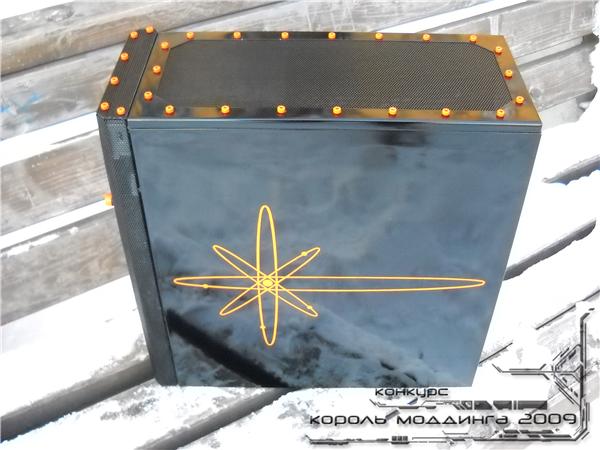

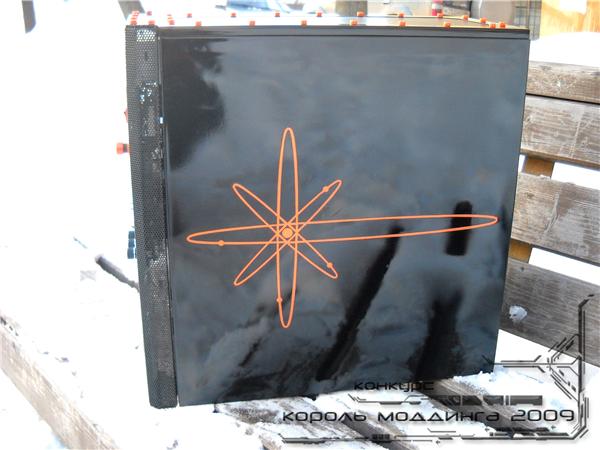

Позже выложу финальную фотосессию.Финальная фотосессия

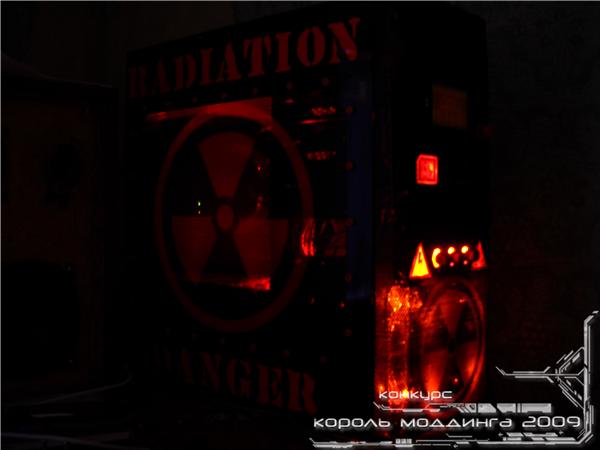

Вечером фото в темноте.ТЁмные фото

со светом

Без света

вспотел фоткать, камера совсем не хочет брать изображение "как есть"

как и говорил вся подсветка тушится кнопкой над "повером"

Винчестер на картоводе горит когда есть карта, мигает когда она юзается.

На этом все, пошел писать заявку Всем, старалсо
Совсем позабыл выложить "оригинал" этого корпуса…

Свой я не нашел но вот это точная копия, только на боках щели есть. ой были

Рейтинг (голосов):7.33(3)

Личная моддинг коллекция
