Король моддинга 2009 Звук старой техники vortchun

Author:vortchun

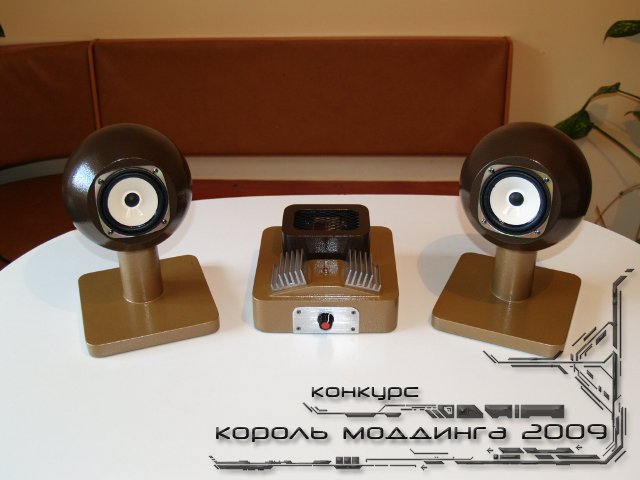

в перерывах когда надоедает комп, делаю колонки системы 2.1 для этого же проекта. плату взял у брата, от каких колонок она была не знаю. точно знаю что колонки были разобраны затем раздолбаны, долго мучили их на мотороллере, а за тем просто кинуты в дальний ящик. где я их и нашел в очередной поездке к родителям. весь корпус решил делать с нуля, да и по другому ни как, оригинальный корпус исчез в неизвестном направлении.

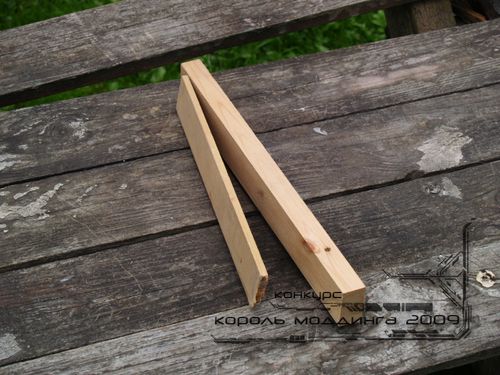

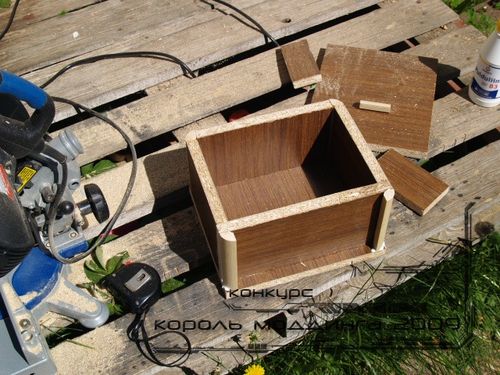

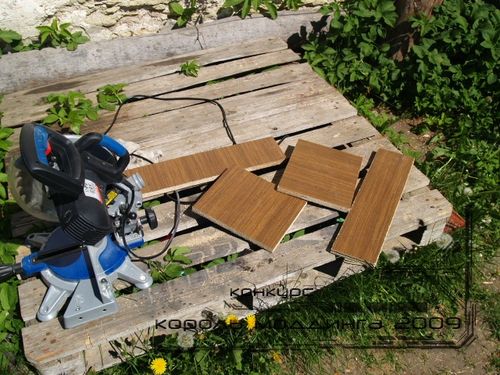

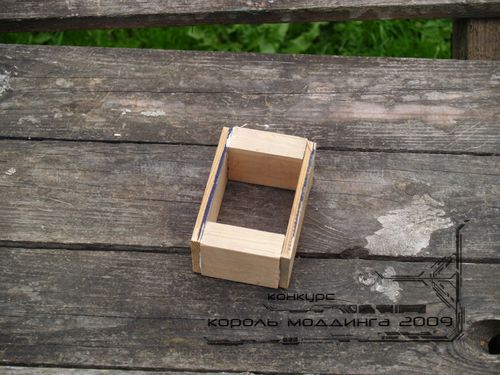

в качестве матерьяла на глаза попался лист ДСП толщиной 18мм и рейки оставшиеся от компа. все режем пилим и соединяем в одно целое

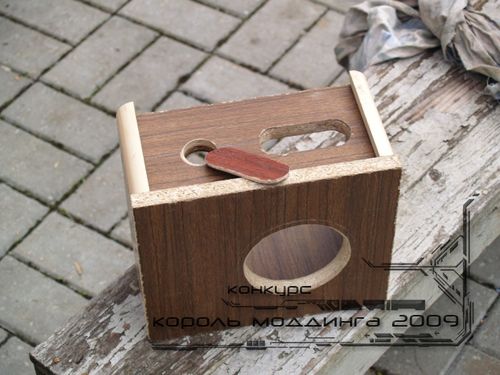

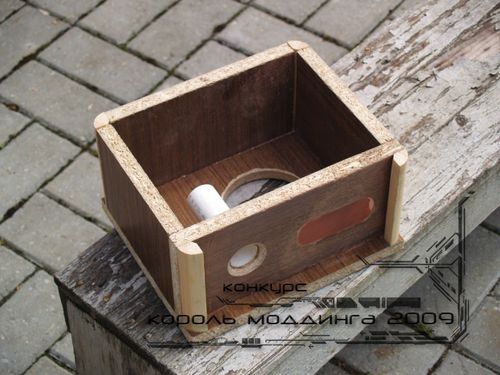

вырезаем технологические отверстия, различных форм и размеров. которые нам возможно ещё пригодятся.

чутка поработаем паяльником.

Sonic-Chainik вот такие делай звук отменный, бас динамичный и четкий. ключевое слово TQWP

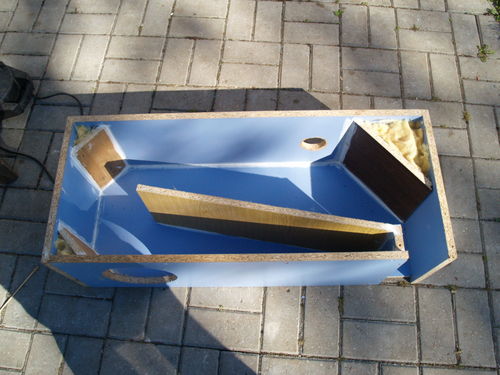

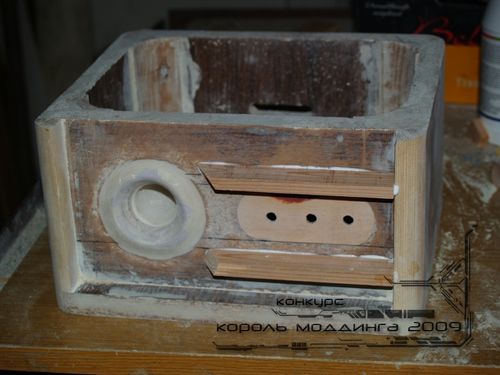

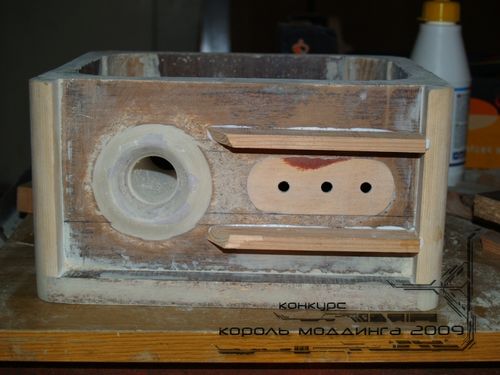

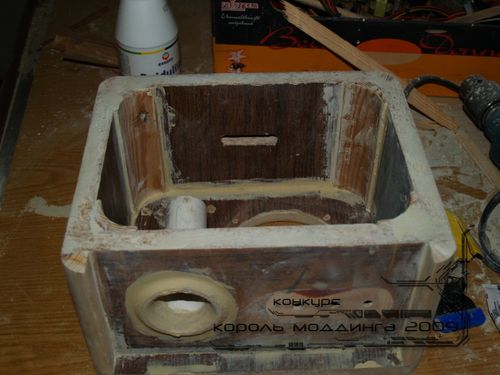

закруглил внутренние углы (может даже будет толк). да передок чутка оформил.

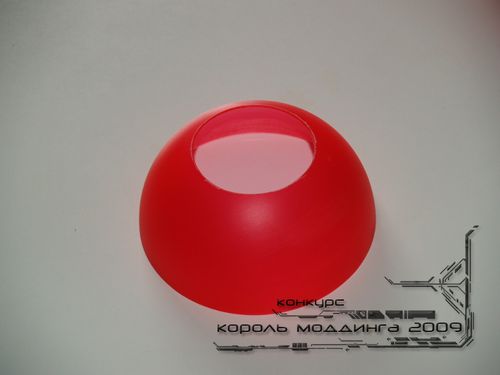

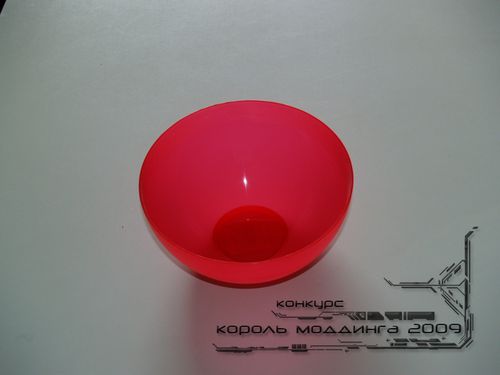

а так солнце, пляж, пиво, девки (только моей не говорите) отвлекают от работы. такс пока корпус отдыхает займемся колонками. долго думал как сделать сателиты и тут вспомнил про такую замечательную фигуру как сфера. долго искал шар подходящего размера и матерьяла, но увы так и не нашел. когда уже окончательно расстроился увидел в одном магазинчике миску, практически пол сферы. долго не думал купил 4 штуки (благо и цена небольшая). ну а дальше процесс изготовления.

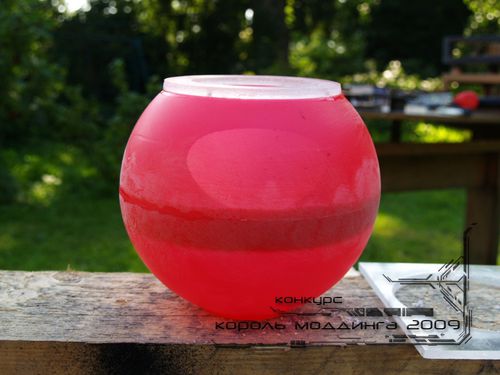

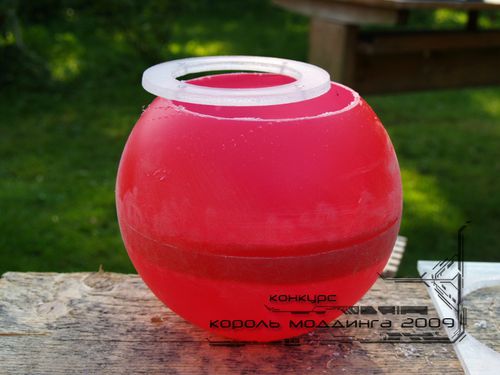

одна чашка плюс вторая и немного клея и мы имеем сферу

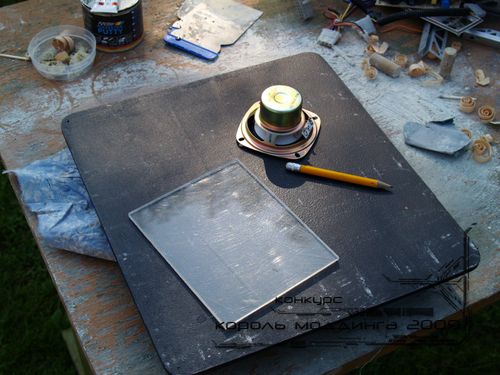

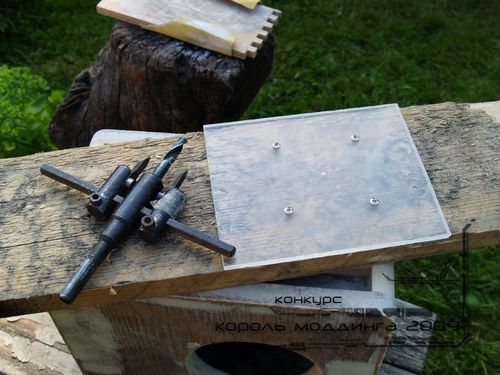

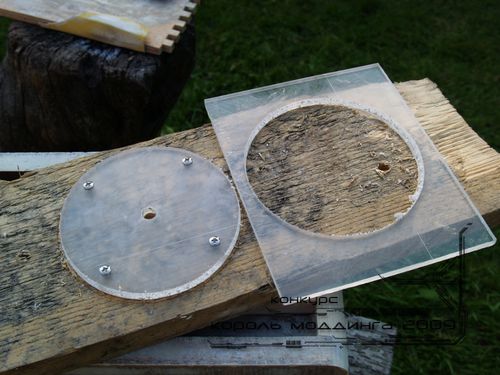

далее. берём кусок оргстекла и чутка проходим мелкой шкуркой. теперь на нем можно рисовать простым карандашём. отмечаем четыре точки (крепление динамика) и соеденяем их для получения середины.

сверлим в этих точках отверстия. четыре (что по краям) для шурупов, по середине направляющее для балеринки. прикручиваем к деревяшке (обязательно, для точности и аккуратности резки).

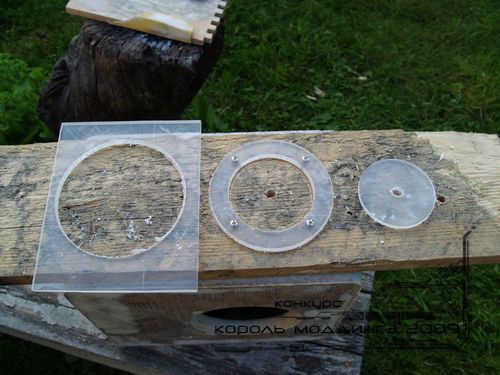

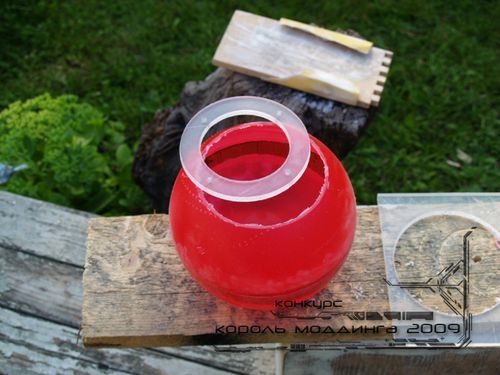

ну и вырезаем сначало внешний затем внутренний круг (не забываем про толщину резцов при расчетах)

пока делал рядом спали кот и кошка родителей. Рыжик и Манька.

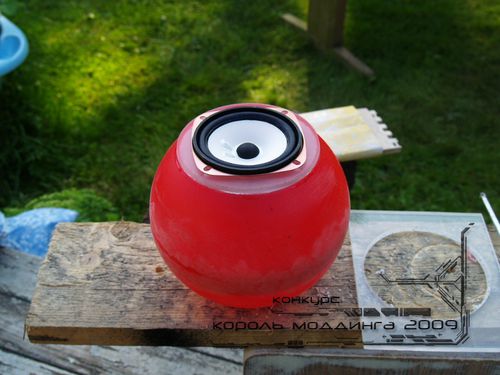

ну в конце приклееваем полученную деталь к корпусу.

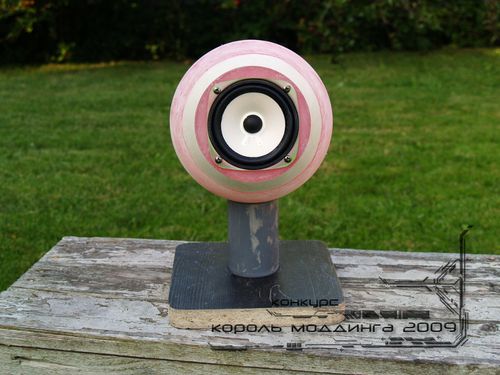

далее оформляем по вкусу и цвету. вот такой не большой гайдик.
Кстати Sonic-Chainik вот тебе еще одна идея для колонок.NickDestroyer, не на обум.

так успешно запорол плату усилка, попробую спаять из них (у меня их две не рабочих теперь ) одну, просто стерео по типу 2.0, там по два чипа ТЕА2025. итого их 4 штуки. а так как с электроникой я пока не очень, возможно спалю ещё. думаю сделать по чипу на канал с мостовым (вроде так в даташите было написано) соединением. по идее должно получиться 4,7 ватт на канал. если я не прав поправте.

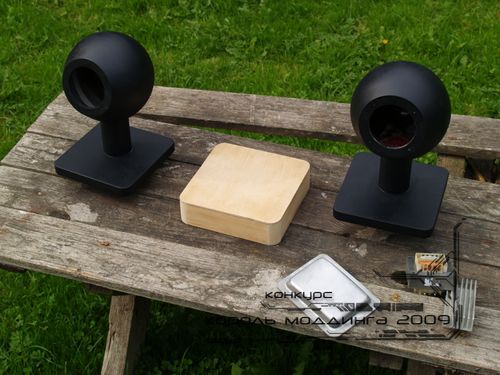

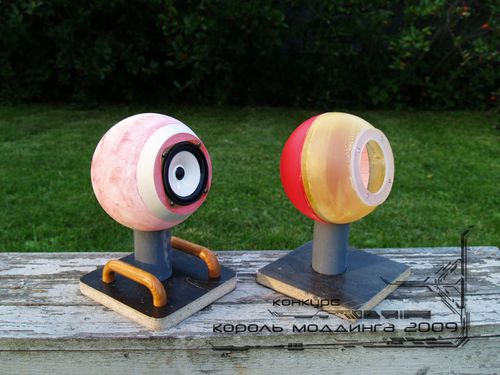

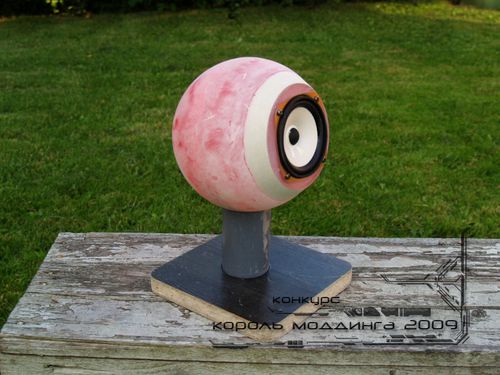

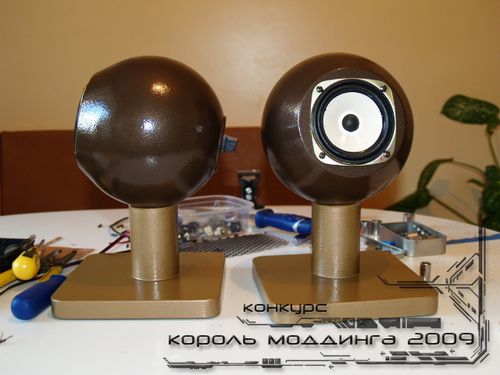

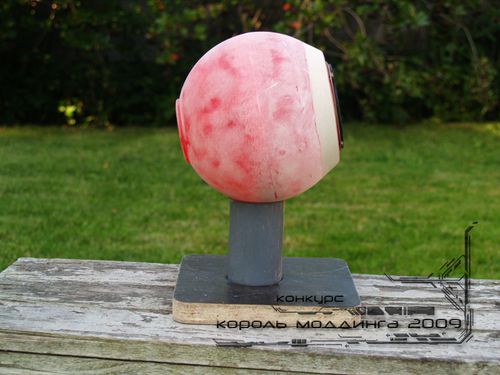

ну а теперь обратно к проекту. сделал стойку для одного из сателитов. и начал другую. вопрос как вам ручки на стойке?

TANk, спасибо большое очень интересная ссылка.

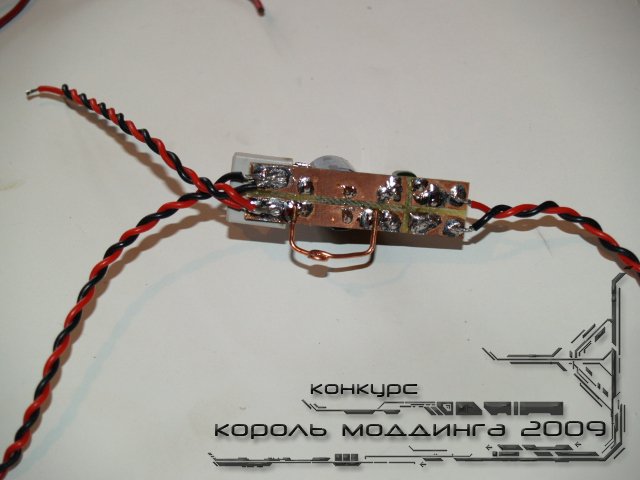

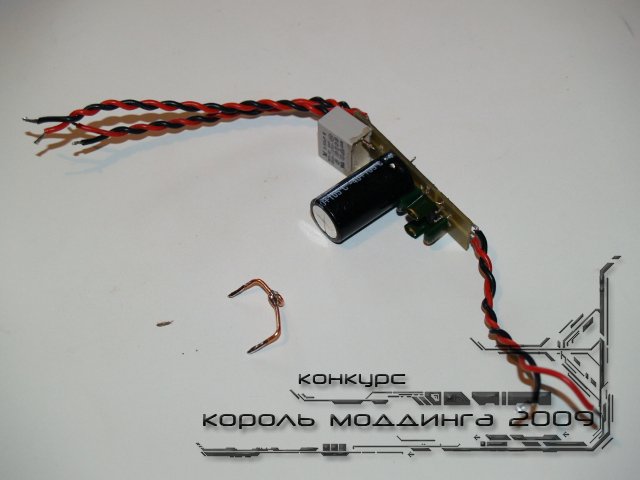

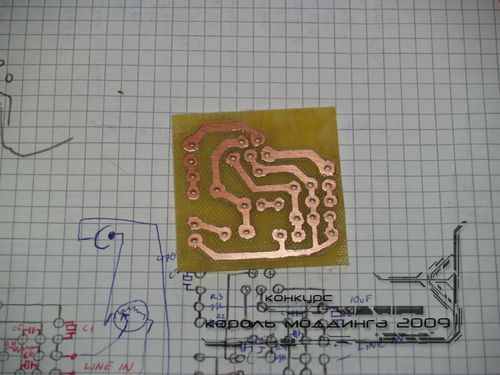

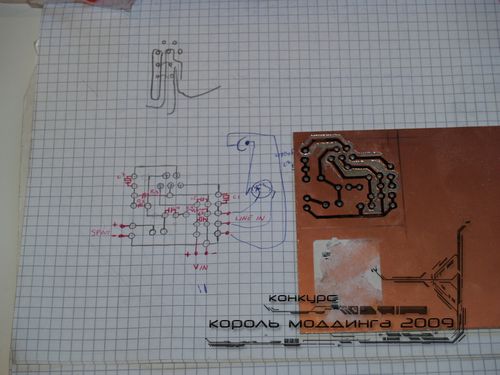

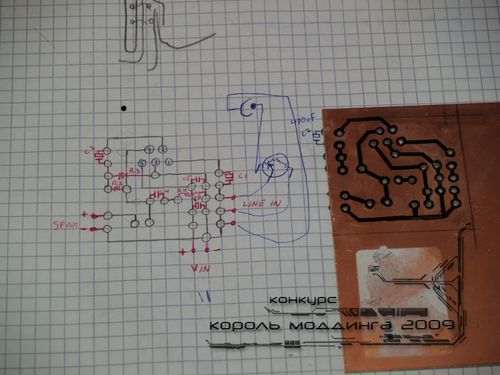

ICEMAN ну у нас просто все это стоит побольше. ну да ладно сходил купил детальки. прбная пайка сразу показала, что работает. потом все распаял и стал чертить схемку для изготовления платы. посидел подумал да и нарисовал. затем перенес всё на плату и вытравил всю схему дремелеподобным агрегатом. спаял проверил, работает теперь надо еще одну спаять. и ёще для питания мостик и фильтр спаять на плате

ну вот осталось для всего этого придумать и сделать корпус.

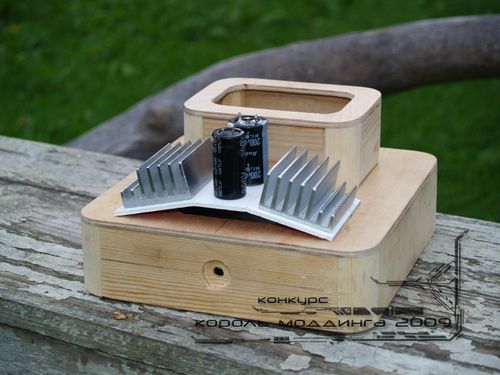

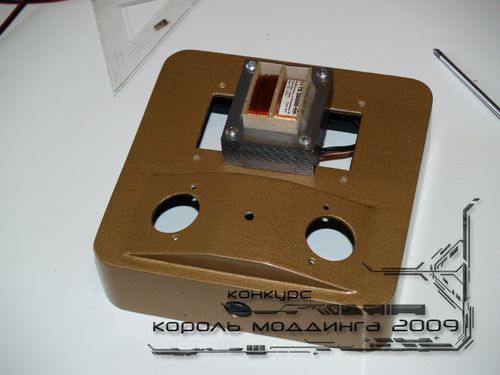

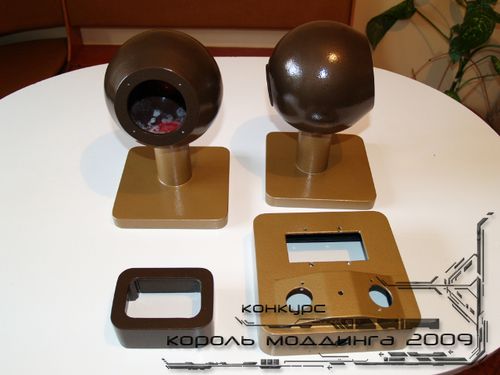

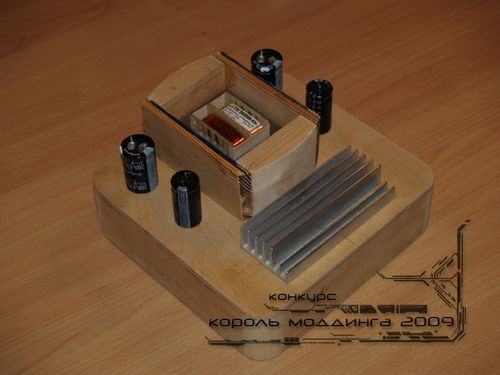

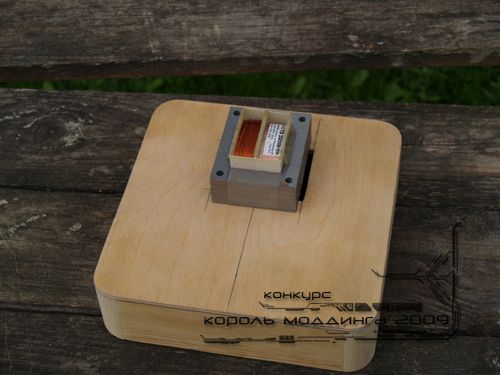

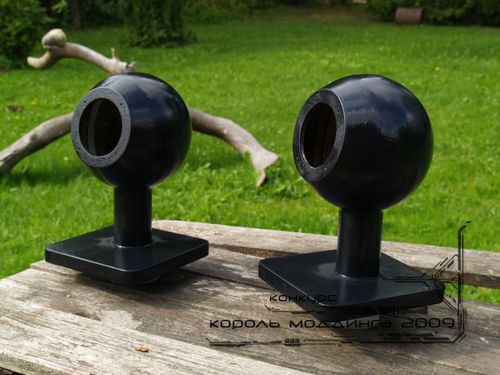

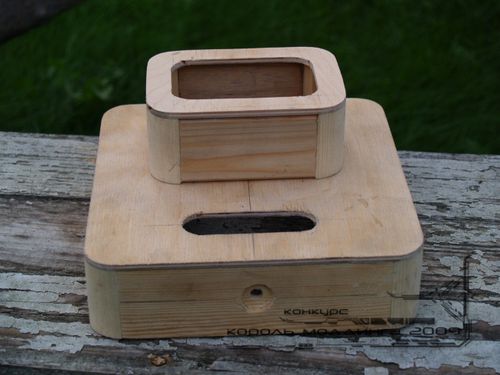

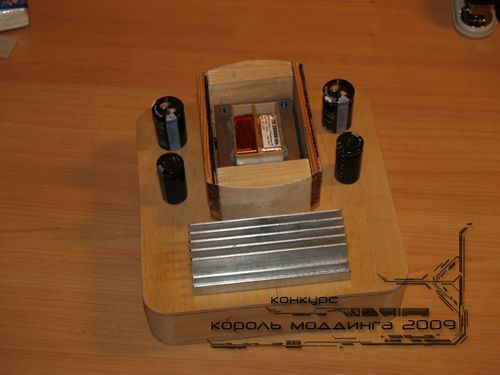

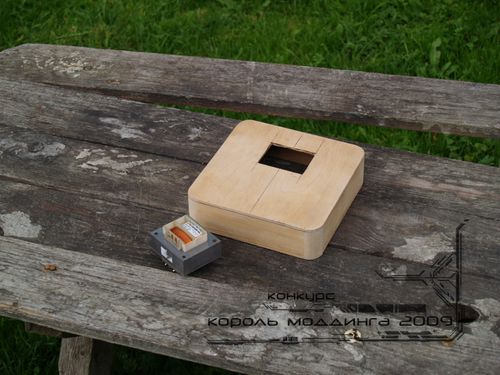

загрунтовал колонки, блин даже так они красивые. делаемс корпус для усилка. к радиатору снизу будут прикручены чипы. и проводами припаяны к плате. кондеры так для виду. вариант пока еще не окончательный. если найду маленикие радиолампы поставлю их.

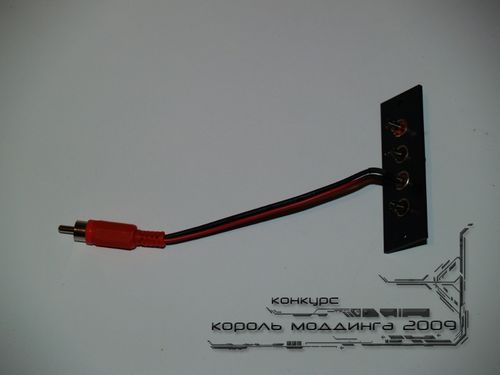

ICEMAN, вопрос про экранированные провода. экран к земле подключать или не подключать его вовсе. грубо говоря внутри плюс (сигнал) и вокруг минус-земля (экран).

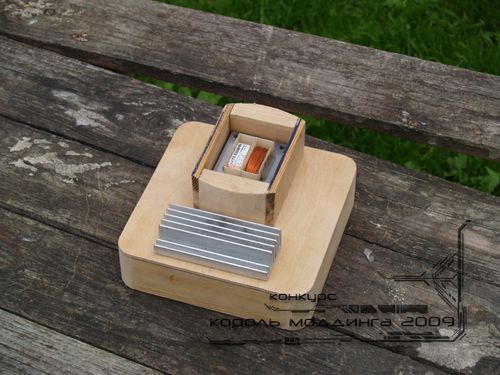

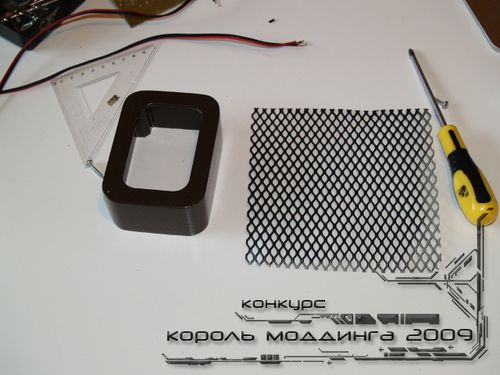

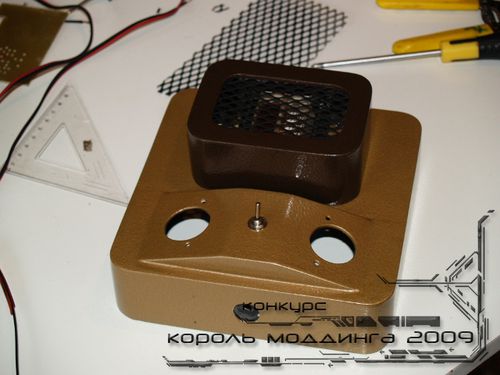

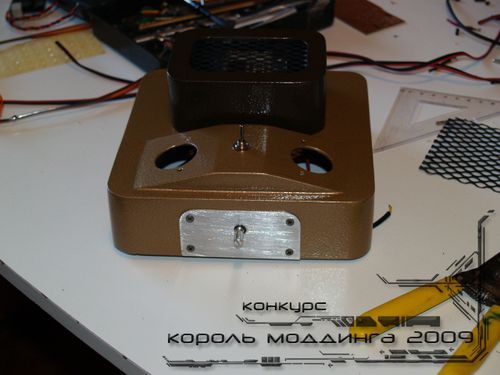

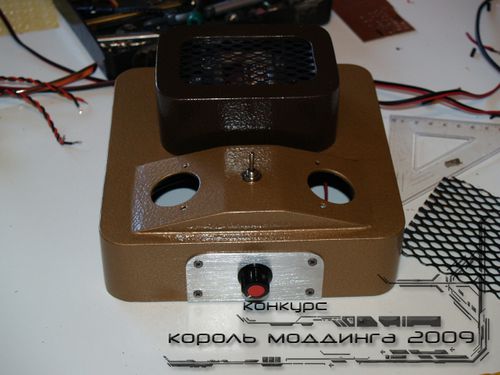

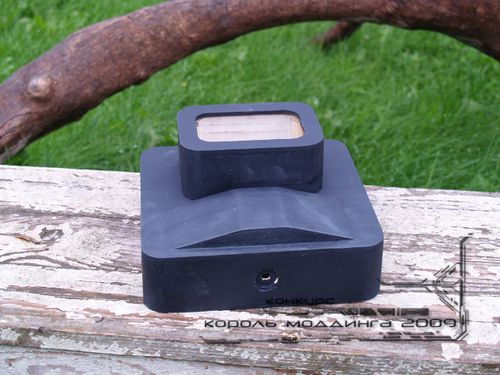

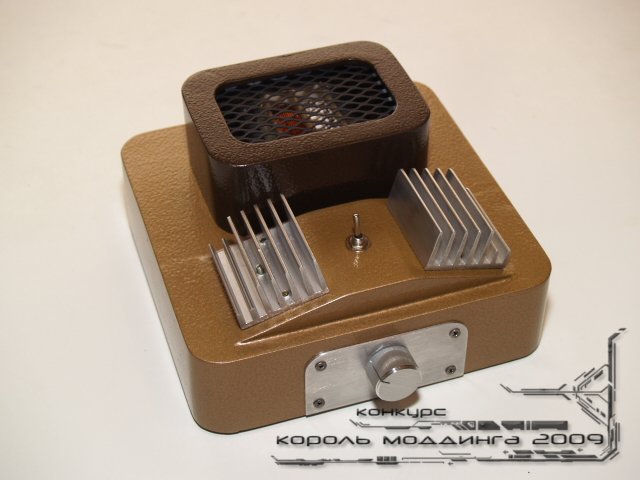

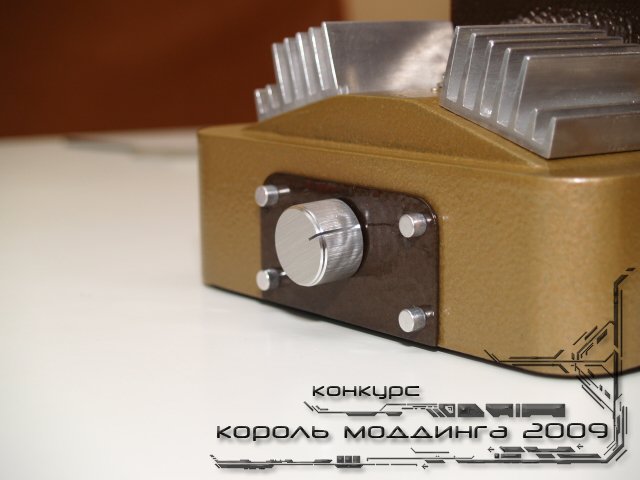

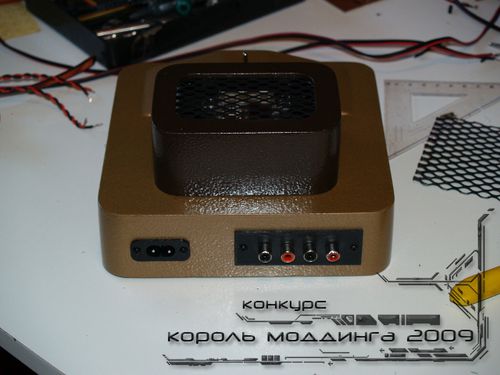

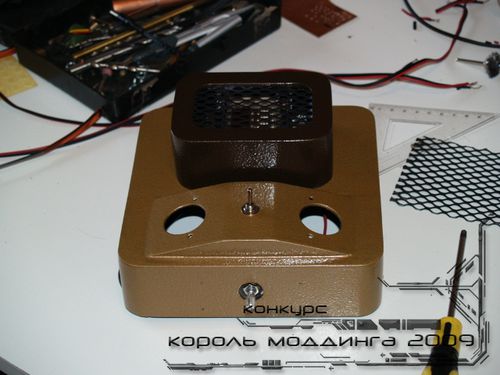

чутка переработал дизайн. крышка транса съемная, в отверстии будет такая же как и в компе сетка. вместо кондеров, может тумблер металический поставлю.

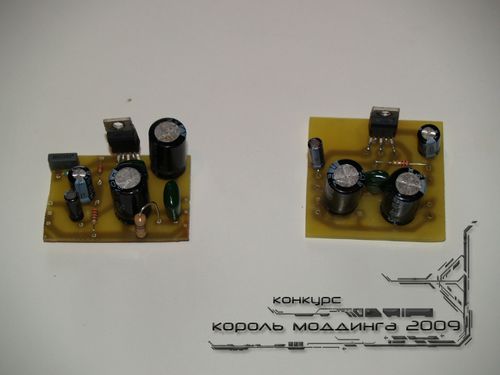

П.С. и всё таки какой максимально разрешённый размер фоток на сегодняшний день. превьюшки не люблю.Александр Слободян, спасибо большое! переделал по даташиту. всё работает. правда сначала как собрал была тишина, ну думаю всё приехали. стал всё просматривать и тут оказалось… микруху та забыл припаять. ну осталось второй канал спаять. и фото на последок: до (справа) и после (соответственно слева). компонентов больше плата меньше.

tarator, Snaiperkot, ну панельку ежели чего и убрать можно или перекрасить в темно-коричневый.
Flick, валиком и хаммерайт

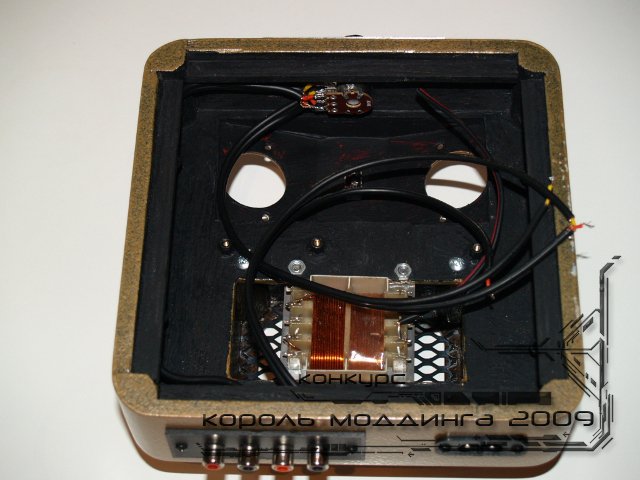

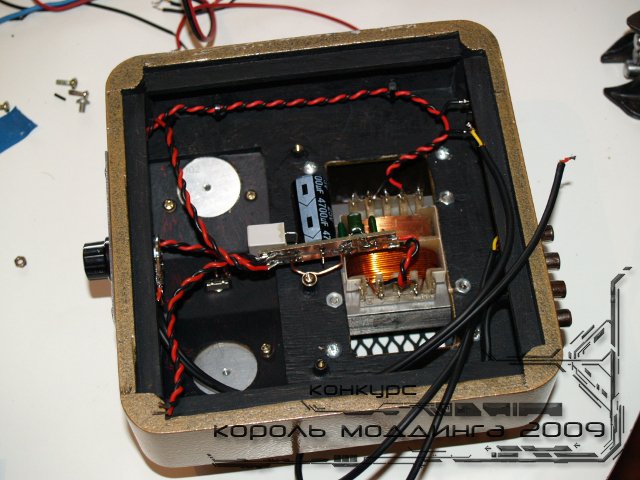

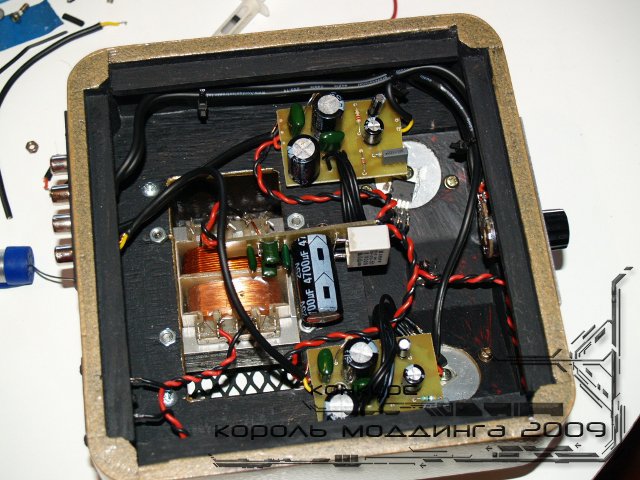

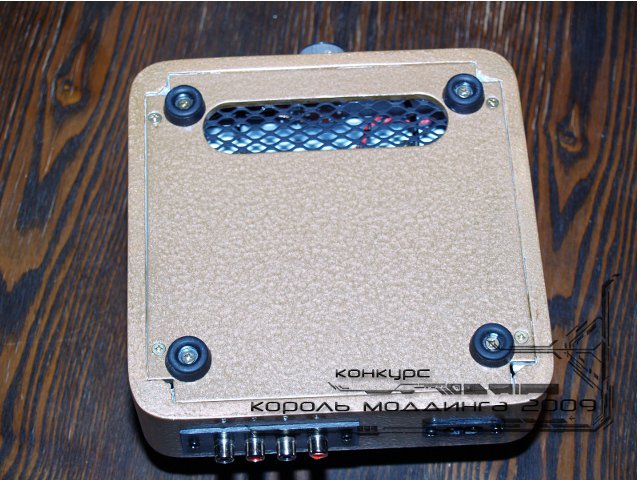

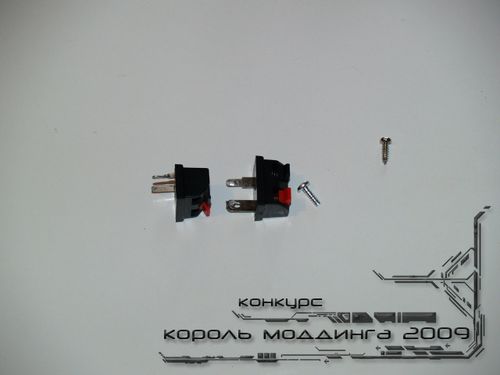

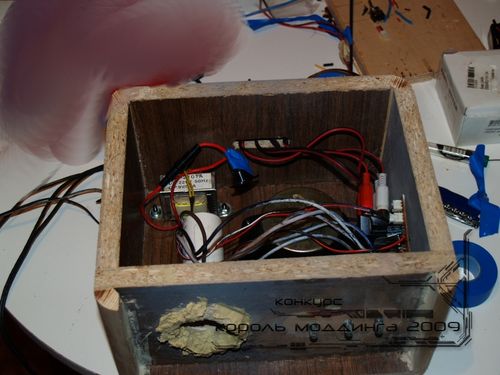

запихал всё внутрь. схемы и фильтр питания держатся на стоиках для материнки. провода по бокам притянуты стяжками к крючкам.
