Решил сделать кейс чуть покомпактней (comp), чтобы не слишком запарно его было взять на дачу.

Лишнее отпилить

фронт прикрепить

С места старого

На место новое

Привод будет внизу

А фронт панель из дерева

Вырез под Аналоговый Хдд индикатор, Наброски приборной панельки, Мысли по поводу размеров передней решетки

гааф

купил будущий индикатор хдд… нет слов)))
это в ссср! =D

Панелька приборная

Крепежная система Юсб и аудио

Все вместе. (гайки припаяны)

а ресету места не хватило (

Я очень важная кнопка!

Это какая-то ошибка…

Я требую адвоката

Схема реобаса
http://www.modd1ng.com/g-proreg2.php

Сборка

Радиатор снял с видекарты. 8 мб была, служила когда-то верой и правдой )

Приготовления, приготовления

Собираю

И вот оно творение

По задумке их будет два

А теперь трубочки!!! мои любимые трубочки11
ночь… но я не сплю… я пщщщ тшщщщ

и тд.

Грунт

А с цветом пока не решил.
Либо раскрас мода будет серебристо- черный, либо черно-черный.
Вобще, арсенал такой:

Решетка пластиковая 240x170
Искал железную таких размеров… не нашел… (но они точно есть)

мде… винтики я переусердствовал закручивать

спасибо, уже вышеупомянутому modd1ng.com за прекрасную идею антивибрационных болтов в виде беруш )

Фильтр вырезан из мешка для пыли от пылесоса, и приклеен полосками самоклеющейся пленки

Крепление хдд. 2 варианта

Крепеж к крыше

Вариант антивибрационный (не для протокола ))

Вариант стабильный (на будущее, когда сменю свою тарахтелку)

не очень понятно, но это припаяная гайка (к той что мат плату винтят)

Дамн. Так определенно лучше.

прошелся грунтом… и озадачился глубокой думой насчет цвета…

внутренняя часть приборной панели. часть 2

спасиб

не успел докрасить, вчера был поезд… так что пока так =)

Закручивая саморезы, в местах близких к краю, образовались трещины. а так как деревяшка не сплошная, а составная, то и еще кое-где, хз почему…

арматура

а теперь то, что значительно упростит внедрение и узвлечение привода… без лишних щелей и трещин по краям

ну и гнездо ресета, пусть будет поцивильней

нет, ну с ними нужно что-то было сделать

о да! я сама банальность

или так

19см

Да, молнию не на той стороне нарисовал, потом покрашу ее в черный )
(не то что радиация, крути как хочешь..)добавил еще 2 цвета.

И вот такую штукуеще решил замутить

прижал паяльником и вплавил

та же фигня с пружинками

по краям, тем же паяльником, заплавил тем же плексом

испытания позжеменяю пластиковую решетку на железную

добавляю труборучки вниз

[/img]f3k, по поводу северника, нашел у себя стааренькую крутилку, отлично вписалась. на минимальных оборотах, результат отличный.

покрасил вторую пару труборучек (уайт-спирит, грунт, краска, лак.)

передняя панель и скелет держатель

подпорка для привода. вот такой вот антигламур

только подсветка

не сразу придумал вариант равномерной подсветки, и к тому времни корпус был уже настолько замаден), что я отложил это идею до покупки нового, а пока с ним вот что:

на протежении всего мода, я подряд посмотрел 5 сезонов Лоста поэтому ничего удивительного )

LOST Comp, а че )направляющие 25 см

+ дремель = направляющие 16 см )

ps. I Love HDD www.vector-logos.com/result-ru.html?search=barracuda

наращиваю переднюю панель

ноша ее будет не легкой, поэтому укрепление не помешает

хорошо что у нас не конкурс! "самая ровная дырка в дереве"

чудесные головки взял в местной радиолавке, с разными по цвету корпусами, последние ) остальное в чиподипе

спецально взял ручки 11см и оказалось что они не накрывают крепежную гайку, пришлось над ними поработать

и как туда гайки закручивать

вот такие дела.

ручки как-то дистрофично смотрелись, сьезл в чип, поменял на 13.4 мм, оказались тоже без выреза под гайку внутри… но в этих хоть вырезать можно

изюменка ага, а теперь косточка (те что внутри ))

напряжение идет как пьяный кролик… реобас надо перебирать )вырезал в ручках место под гайки

время заняться светлыми головами

светик на 10 кандел 3мм, сточенный дремелем

теперь очередь большого брата

дырки заделаю холодной бюджетной хололной сваркой. сохнет в столько же раз медленней в сколько раз дешевле чем паксипол. но большой брат не торопится

Большой брат следит за тобой

и расступиться тьма перед ним

и от КЗ убережен он буде

одеяние его будет бело как бумага для акварели

и силой клея пва, он связан с ней будет.

левый подстроечник регулирует макс уровень отклонеения стрелки (настроено на 5v), правый — яркость светиков.

новый реобас

как говорится, исправленный и дополненный

светлые головы запитал к первому каналу реобаса

WolfLord, могу предложить три штуки 40x40 мм, по 100р

forum.modding.ru/viewtopic.php?t=31376

а вобще, в субботу на юноне какие угодно.

меняю внизу диоды на точно такие же как у хдд, на более теплый свет.

и заодним шкалу

все попытки получить фотографию такой, как видит глаз в реале, закончились неудачей… все время получается свет синего оттенка…
может знает кто как зеркалку настроить для такого дела ?Новая панель с разьемами.

размеры те же

Кнопки: Power, Reset

Разьемы:
— FireWire, 2 USB, 2 Аудио
— картридер (CF / MD, SM / XD, MS / MSPRO, SD / MMC)
— Питание Sata, Sata, E-Sata

передумал теснить FireWire, решил от него отказаться.

Платформа для начинки

односторонний текстолит

USB и Audio

Похоже на фигуры из пальцев

Картридер
давольно часто встречаемое расположение гнезд, как мне показалось. (не будет проблем заменить, если выйдет из строя.)

Питание Sata, Sata, E-Sata
Питание и Сата с недавно сгоревшего двд привода, е-сата с магазина.

обычный сата из личных запасов

Провода зафиксировал клеем + проволокой (скрепками)

Кнопки

Power

Зашкурить, обезжырить

Загрунтовать

Покрасить

Reset

Подрезаю лишнюю длинну

склеиваю обратно

Крепеж
Винты M5 50см, обрезаны, залужены.

припаяны

Резьба в гайках высверлена, по болту ездят свободно

Покраска

Сборка

всем спасибо за отзывы

диаметр 10мм

еще один труборучки готовы

грунт (красить буду позже)

кусочек стали, а то уж очень гнется эта решетка

припаиваю

и быстренько грунт, чтобы не заржавело

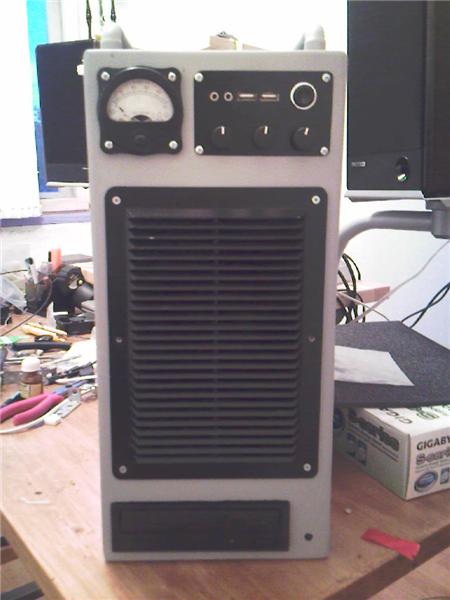

Позвольте представить, Легкосьемная пердняя решетка.
(в снятом состоянии винтики не выпадают, что удобно.)

только за эти штуки по бокам она и будет держаться

И снова HDD

Полоски стали
отрезаны

припаяны, просверлены под потайные винтики

еще просверлены, загрунтованы

Алюминевые уголки (классика)
размечены

просверлены

под потайные винтики в том числе

и собственно Направляющие

уже укороченные и просверленные

место X (впайки гайки )

принцип такой:
винт закручен — направляющей полностью не выехать;
раскручен — потянул и вынул.

грязная работа окончена, можно собирать

Сборка

Примерка

PS. Можно было поставить и 3 харда, но в мои потребительские нужды такое колличество винтов не входит :]
Так же, с 2мя еще поместятся нормальные гребешки на RAMКепления для вентилятора

мебельные уголки

отрезаны, просверлены

еще просверлены, загрунтованы

вырезано место под уголки

сборка:

ps. расчитано на с slip stream 120ку, у которая толщина 12см.Собрал все вместе, затестил Хард; шумит, как в обычном стоковом корпусе, надо попробывать резиновую прокладку.

Немного фоток, как оно есть:

GizmO, Sour41,
_____________________________

Корпус отправлен поучаствовать в конкурсе моддинга ДПК.
На КМ2009 будет достойно домоден.

Видеоролик (демонстрация принципов работы)
http://www.youtube.com/watch?v=eI8h2VM1ZUA

И немного новых фотографий

aka_gk, по щелчку верхней маленькой ручки загорается подсветка, яркость регулируется. (на видео, обратите внимание :)

про подсветку и ручки, впринципе, вот поподробней:
www.youtube.com/watch?v=bwtIrJPo9yM
качество не очень, но принцип ясен )

1. Мелкие ручки, это регулировочные которые? то не не ровно, там немножко не доконца, еще чутьчуть надо подрезать переменники,
исправлю

2 Молния явление временное, как и внутренний порядок. Мод еще не закончен: )

-{$erG}-, паз на стенке задвигается в выпуклост на корпусе. С зада, по обычному, фиксируется винтом

А помоему я все правильно понял )
Иллюстрация к тексту

Окно
Как много в этом звуке, для сердца модера слилось…

разметил

разрезал

подкрасил

намазал

приклеел

Подсветка стрелочников

смена цвета и усовершенствование установки (подглядел у vortchun'а)

на большом высек легенду

Лампы !

Приобрел на радиорынке вот таких красавцев

вот такой вот чудо девайс :)

Результат

DrewID,

philosopher, колоритное ихмо, но не согласен не по одному пункту: )

BootSector, учтено, с цветами еще поиграю

(Sic)_maggoT,

TirexZed, ога, успел ), посмотрим че там наголосуют, работ доифгаа.

Dorosh, я сначала на молдинг расчитывал, но тот что мне удалось достать оказался не слишком адекватным

тейк ит изи, бублика конечно не будет )

vortchun, а о какой сеточке ты говоришь?

Продожаю.

самоклейко

чудо диод, спешал фо лампы

оранжевый — красный — оранжевый

диодов удалось насобирать разноярких, поэтому получилсь где-то более красно,
где-то более желто, где-то то, что надо — рыже оранжево.

в целом, то что надо.

aka_gk:

хорошее окно

Gur_man:

Ниче так, грамотно смотрится.

DrewID:

Буквы это краска?

самоклейка, смотри первую фотку поста: )

вот вырезанные, еще не приклеенные

Хард подвес

Next..

Done.

Final

да и литые сойдут, мне главное чтобы провода сбоку выходили. А переходники обычно прямые.

вот, мне нужны те что слева

ПВА Хорор

Next...

Next...

напаял таких штук, чтобы можно было легко менять диоды

Final

KM2009 Photosession

Как не печально, но факт… ну и пофиг, вот слева трещина вобще как-то даже антуражно смотрится

Dorosh, DimmB,

kklloopp77:

Даа… Мне тоже нравится...ai… Ещё раз спасибо за дельные мысли, надеюсь не будешь против, если когда то заметишь намёки на свои наработки в моих проектах?

Одно из предназначений лога было стать кому-то полезным

— Заявка отправлена, работа закончена
