my HTPC
Author:Gross
Привет всем, выстовляю на Ваш суд свою версию HTPC, проект еще не завершен, но дело близится к концу. Все мои эксперименты с созданием HTPC длятся уже не один год, было перепробыванно множество программ, разные способы подключения к ТВ и т.д., в итоге после сборки первой версии HTPC который трудится у меня сейчас и с учетом всех моих пожеланий и ошибок был сформирован список задач и требований для HTPC II1 — Минимум материальных вложений
2 — Компактные размеры
3 — Оболочка Win MCE
4 — Минимум шума
5 — Дизайн не должен выдовать себя за компьютер
За основу был взят корпус от старого спутникового ресивера, на который я наткнулся на барохолке достался он мне примерно за 5,5 USD
[/img]Начинкой послужила следующая конфигурация Матушка — Гигабайт со звуком супер пупер но умеющая интелектуально управлять оборотами вентилятора
Процик — АМД 3000
Видео — ГФорсе 7300 256МВ (не работающее)
Все это железо было любезно предоставлено моим соседом который уступил мне его за 30 вечнозеленых серебрянников
Видео я успешно реанимировал, что меня сильно обрадовало так как оно было слим фактором и с пасивным ожлаждением

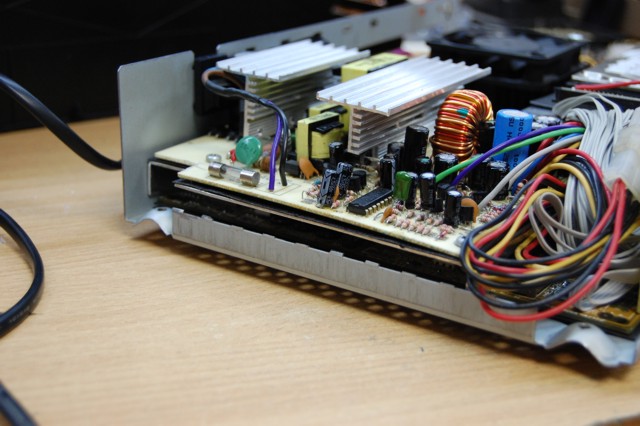

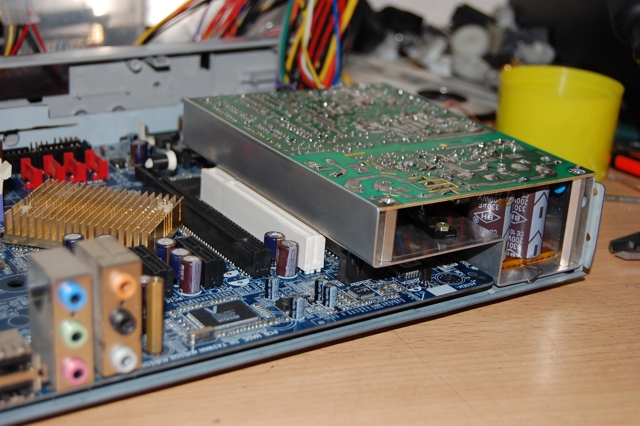

настал черед блока питания, блок был взят из помойки и востановлен, для того чтоб он влез в мой корпус пришлось немного с ним поработать.
Для того чтоб было понятно как стал блок питания еще немного картинок

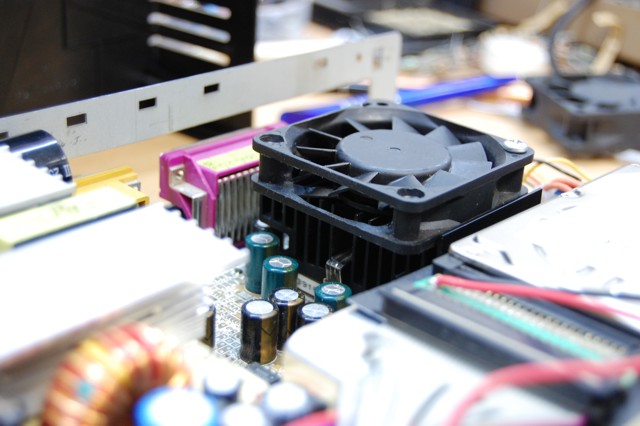

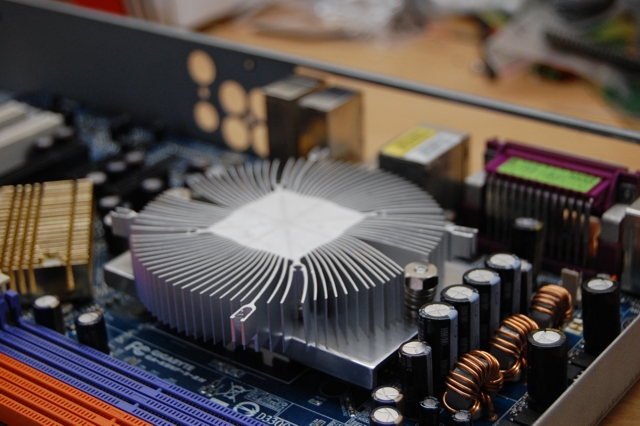

Настало время работы над охлаждением CPU низкий корпус заставляет искать низкий кулерок, после долгих поисков наткнулся на кулерок для Интела вентилятор пришлось выбросить но железяка подошла как родная для того чтоб закрепить ее на месте потребовалось кусок алюминиевого профиля, пару пружинок от старого принтера, ну и красивых гаечек
Примерно так планировалось распределить потоки воздуха в корпусе
Гуляя по просторам радиорынка в поисках подходящего вентилятора 80х80 и очень низкого случайно наткнулся на систему охлаждения для видеокарты от Залман, тут я вспомнил что надо что то делать с видео и чипсетом, а комплектик был довольно не плохой
комплектик состоял из двух больших радиаторов, двух низких и двух высоких крепежей к чипам, тепловой трубкки и кучи крепежных элементов, остатки вы прекрасно видите на фото, просто весь комплект уже не собрать до кучи
Осталось найти вентилятор, опять случайно наткнулся на систему охлаждения для веника, в ней был прекрасно подходящий мне громадный вентокрыл

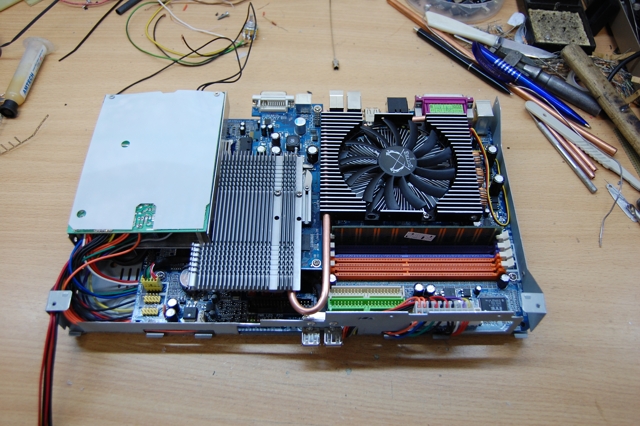

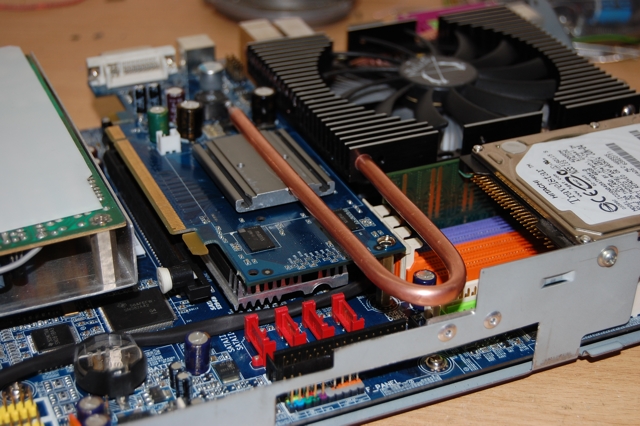

концепция заключалась в следующем: с чипсета по тепловой трубке тепло отводится на правую сторону чкрного радиатора, а с видеокарты тоже через тепловую трубку на левую сторону радиатора, вентилятор продувает вниз на процесор, а потоки выходящие по сторонам обдувают ребра с тепловыми трубками.
думаю все понятно из фотопосле испытаний эфективности охлаждения чипсета
крепление к чипсету
эволюция охлаждения чипсета
слева — направо родной радиатор, промежуточная версия, текущая версия для тепловой трубки

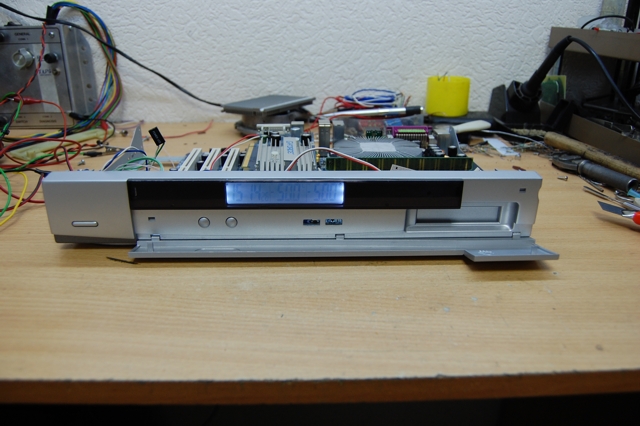

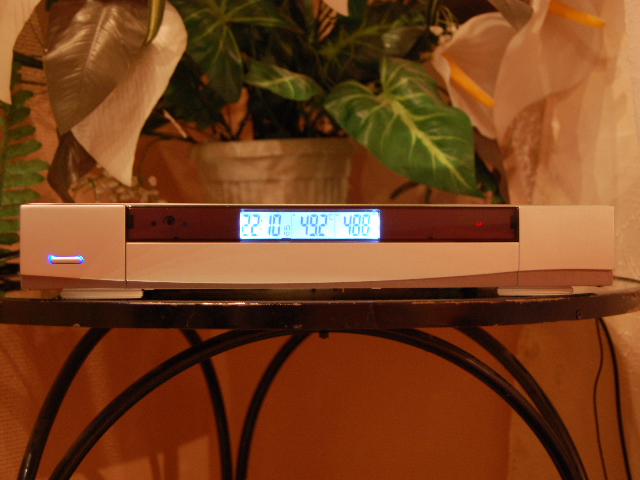

после такого тюнинга до нижней части радиатора чипсета можно смело дотрагиваться рукамиМежду делами и размышлениями по поводу охлаждения было решено заняться внешним видом, очень хотелось часики иметь на агрегате, ну мечта такая чтоб часики были. На авторынке носился с передней панелью и подбирал подходящий размерчик, в итоге были приобретены часики с двумя термометрами неизвестного мне немецкого производителя, заодно балончик автомобильной краски (самый мелкий металик) после работы с лобзиком, надфилем, экспериментами с подсветкой часики были успешно имплантированны в мой проект, мечта идиота осуществилась.
Какую температуру температуру отображать я еще не придумал
кнопочки для настройки часов, две прорези — для USB
Панель была покрашена двумя цветами серебро и темное серебро, просто хотел выделить изгиб панелиКонцепция положения видео карты надеюсь Вам понятно, но втаком виде работать она не будет, надо чем то привязать ее к материнке.
искать гибкий переходник, но в наших краях это безполезно, надо было делать самодельный, но это более чем 160 проводов, сказанно — сделанно
для его изготовления понадобилось не нужная видео, не нужная мамка, шлейф IDE 80, скальпель, лобзик, фен промышленный, мелкий паяльник, скотч, микроскоп, напильник, супер клей, термо клей, ну и часа 4 — 6 времени.Спасибо за Ваши отзывы, ну а я продолжу свою повесть или быль :)
пару фоток примерок видеокарты
Вся эта конструкция была вчера проверена на работоспособность, результаты меня немного удивили, видео можно было трогать руками оно было просто теплым. В результате тестов был выявлен еще один нюанс мой IDE веник 40GB в игрушке COD4 создавал ощутимые тормоза, хотя до этого все это железо, но с SATA веником прекрасно работало. Да черт с ним как нибудь возьму ноутбучный SATA.Следующая проблема была в том что всю эту кучу цветных проводов нужно было засунуть в корпус, а над разъемом питания должен находится веник и спереди платы мне еще место нужно.
РЕШЕНИЕ — оказывается под платой еще куча места
а это чтоб провода меньше мешали и в веник не втыкались

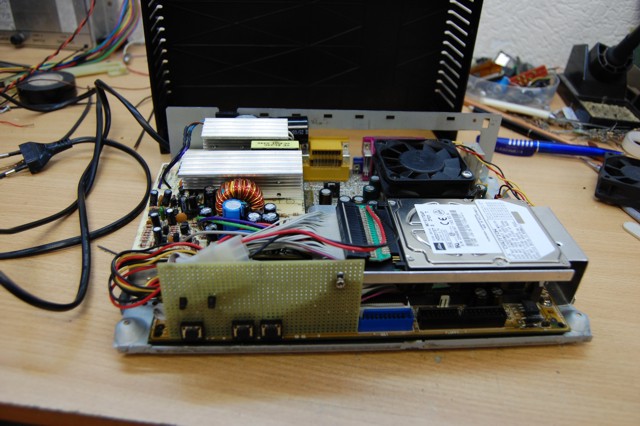

Еще одна картинка не резанная и большая, сделан IDE переходник, Виндуза установлена, агрегат работает исправно, блок питания греется сильновато всетаки надо будет вставлять еще один кулерок, куда, как и какой пока еще не решил
Пришлось разобрать старый комп для того чтоб подсмотреть распиновку IDE переходничка, заодно сделал и его фотосесию. начинка следующая:
МВ- IBM i810
CPU — P3 950
ram — 128+256
В принципе для мр3 и avi ххватает за глаза, но MCE ругается на такую конфигурацию видео и не хочет показывать фильмы из своей оболочки
Имплантирован приемник от пульта Microsoft, все ПО установлено, проходят ходовые — бытовые испытания, датчики термометров удлинены и можно делать замер температуры в любом месте. Выявлено несколько недостатков:1. С закрытой крышкой очень жарко. Пока не определился где будет дополнительный обдув и сколько. Не определился с дизайном вентиляции верхней крышки (ПРОПАЛА МУЗА)
2. Батарейки в часиках надо заменить :)

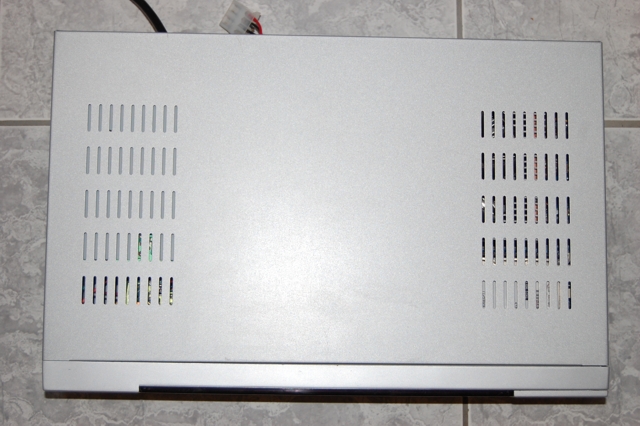

Совместил два фото, расположение компонентов и верха, как видите есть стандартные вентиляционные прорези и как совместить чтоб все было красиво пока не знаю, может у кого есть идейка? или моя Муза у него?
Пока сделал так:

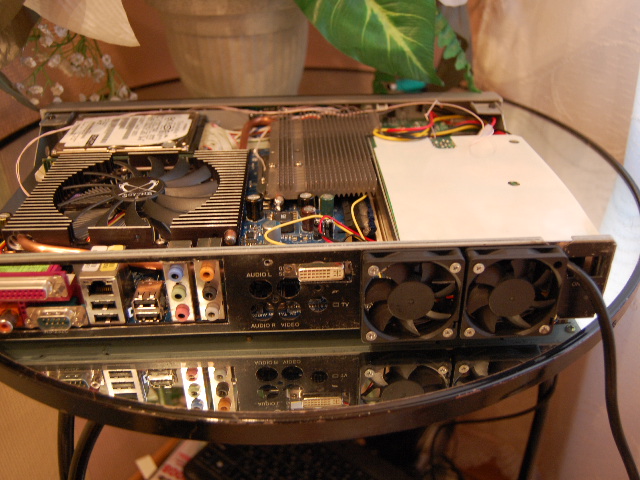

две пятерки на пяти вольтах гонят внутрь выход будет прорезан спереди в верхней крышке, продувает блок, его корпус он же по совместительству и радиатор, а половина второго винтокрыла продувает доп. радиаторы видео и чипсета, работает тихо, шума нет, ветерок гоняет. По поводу турбинки думал и даже купил слотовую, действительно херня, да еще и не сбалансированная. А муза пропала по поводу дизайна формы дырок, грили отпадают будет сетка мелкая от динамиков.На следующий день видео воскресил, все заработало. Теперь о корпусе — убил море времени на покраску, перекрашиваю уже третий раз, первый раз почти все хорошо, можно сказать на 4 балла, ну не навижу я не идеальных вещей, не понравилось как второй цвет лег, переделал все идеал, грунт, первый цвет, прекрастный слой лака и все писец случайно повредил при перевозке, в итоге все по новой, ждемс когда высохнет, не навижу ждать, но надо.
Пару форток работы
крепеж сеточек
общий вид с сеточками
первый цвет

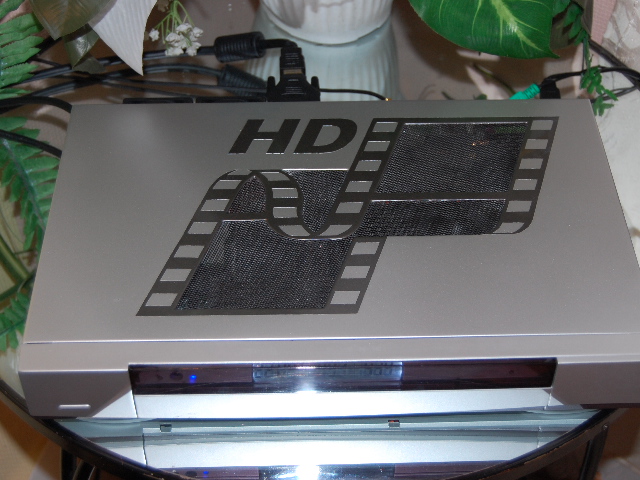

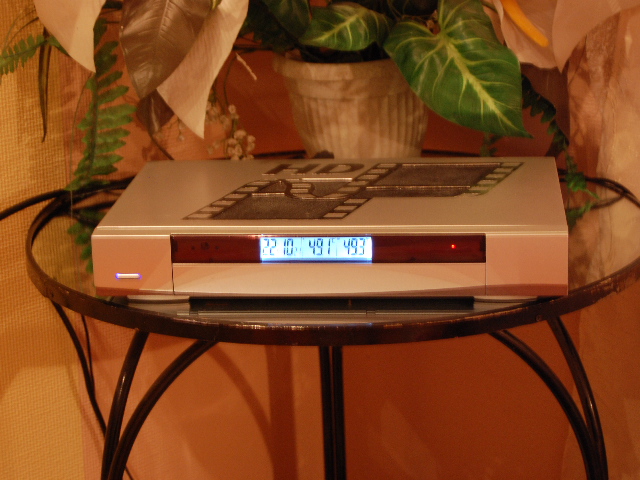

Итак, наложен второй цвет, трафарет снят, крышка установлена на место, не обращайте внимание на грязь на сетках пока не буду трогать пусть высохнет все нормально, вот результат почти двух недель труда и матов с краской, с четвертого раза результатом я доволен, принимайте
весь комплект в сборе

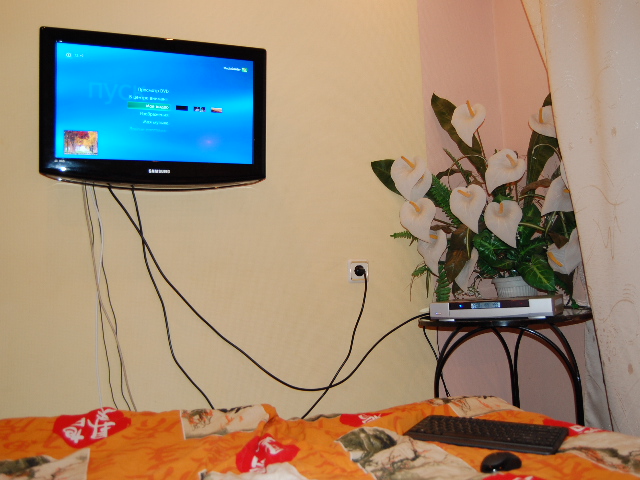

и в действии
