Author:tarator

Всем доброго времени суток.

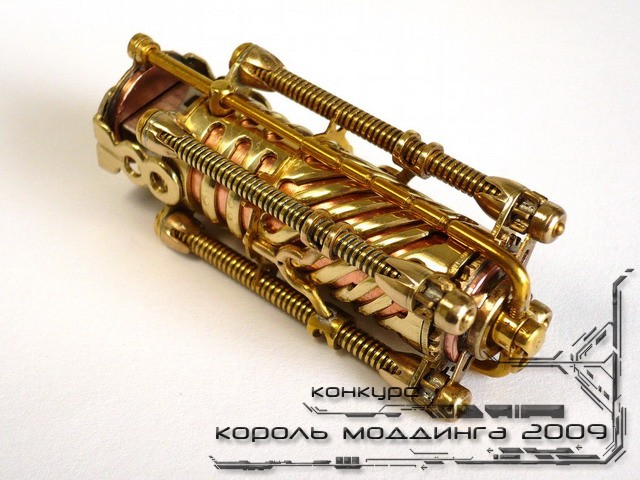

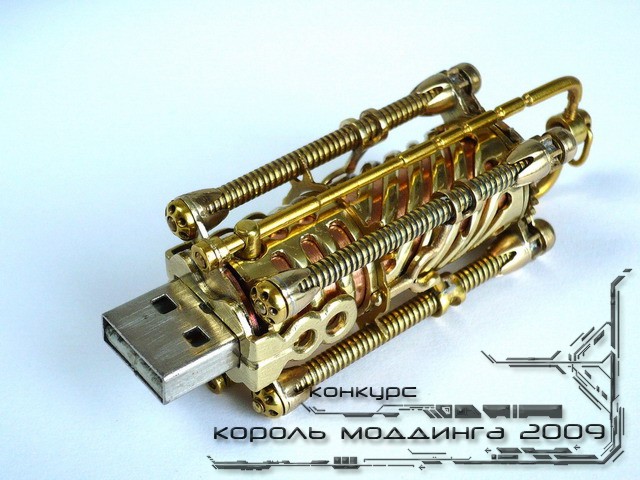

Решил пару-тройку брутальных механизмов сделать, которые в последствии сложатся в общую картинку.Пожалуй начну…
Тем, кто не в курсе…подстроечники это

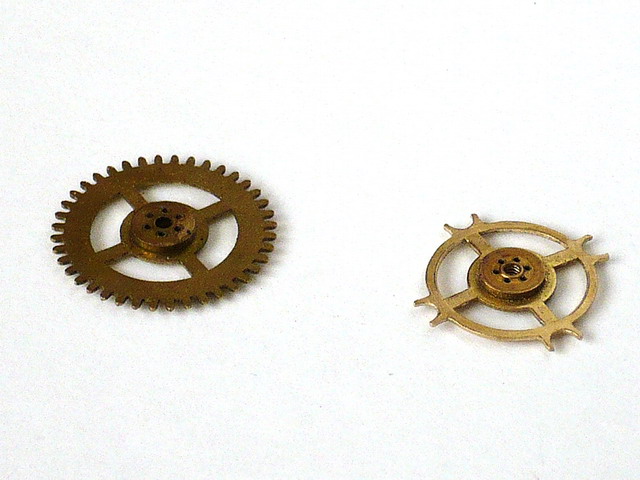

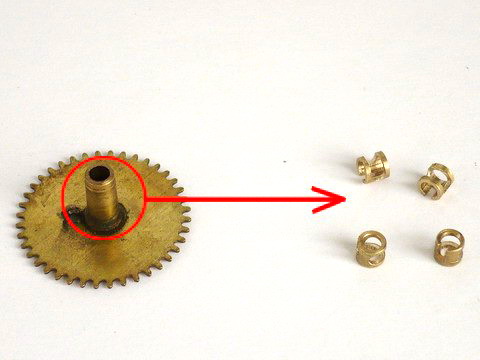

Из них вот такие штуки можно добыть(никелированная латунь)

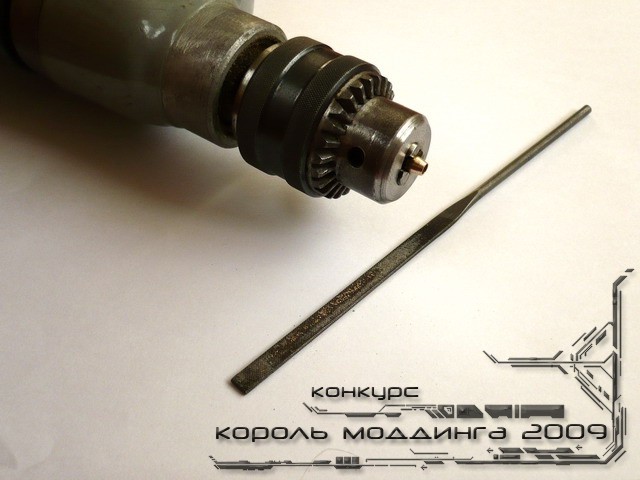

Дремель, дрель, плашка на м2…

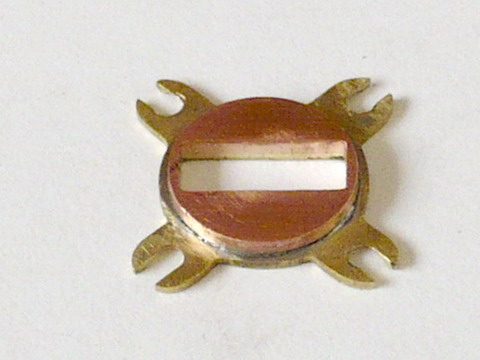

Составная деталька,10копеек для…заценить размер :)

Обратная сторона медали

Доводка 2 детелей…

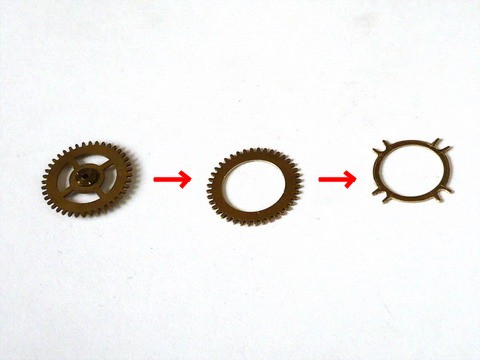

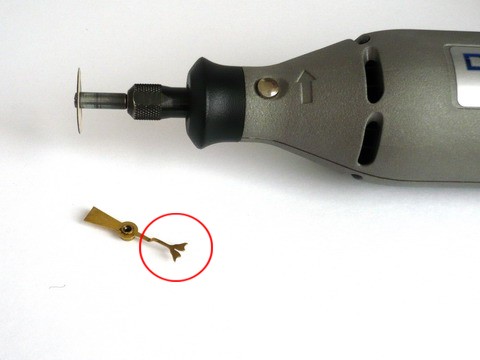

Отпиливаем обозначенные детали n-раз

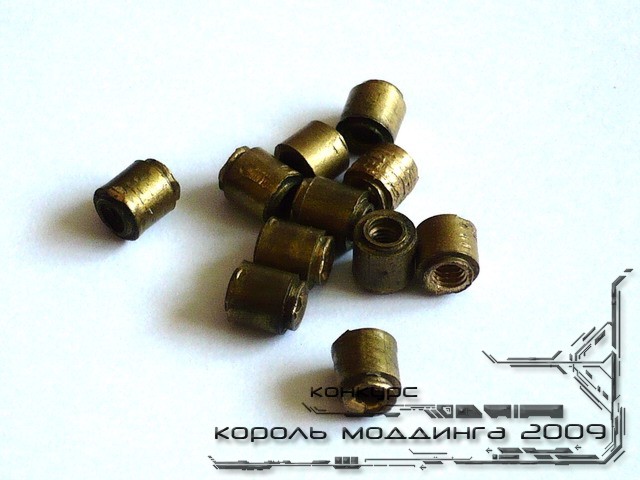

Гайки м2 при помощи дремеля округляем и припаиваем. При размере деталек мягко говоря гемор еще тот.

Остальное просто не имеет смысла объяснять

Продолжение следует… И снова здравствуйте!!!

Доброго времени суток!

Подчищать было шило, но обещаю исправиться :)

И снова здравствуйте, дорогие читатели!!!

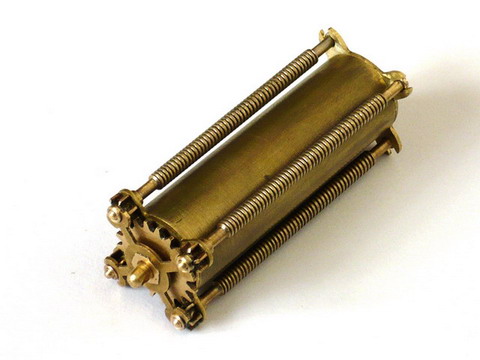

Требуется шлифовка, уменьшение веса спаянных деталей(визуально и в прямом смысле). Тем не менее вот он этот адский механизм без двух незначительных деталей… но о них позже

Всем привет!
Еще то извращение… сверлилось 0.8мм, далее дремелевским сильно сточенным диском, окончательная доводка длинным и узким кусочком водостойкой наждачки.

xapon:

какая длинная флешка

линейку рядом ложить смысла нет… давим визуально… спешиал фор ю… на ней стоковая ~5см(без крышки) 8гб(одночиповая… но по длине это 16гб плата просто второй чип не распаян)

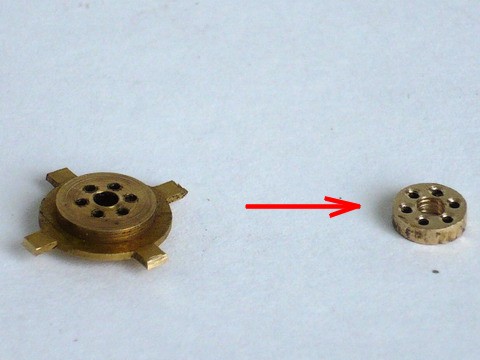

Допаял недостающую часть механизма… детали с прошлой пайки уменьшены чисто визуально путем снятия фасок… типо полукругом :) Вновь припаянные нуждаются в доводке.

Готова первая часть внутренней проставки, сам процесс ни разу не интересен… ее покажу всю готовую… немного разгрузил изделие :)

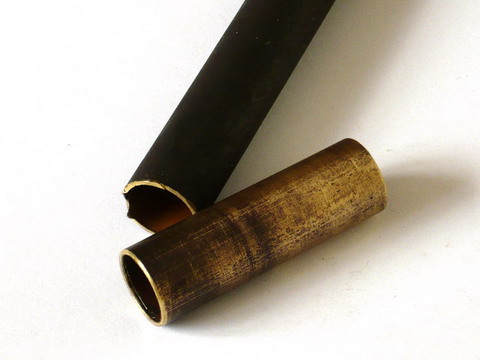

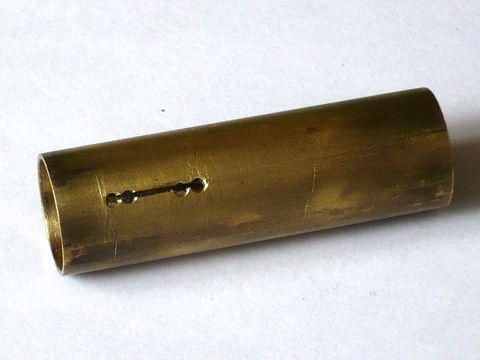

Мдя… все гораздо проще!!! У меня нет возможности, как и желания пихать трубу в трубу. 1-вес конечного изделия,2-физически плата не ляжет…

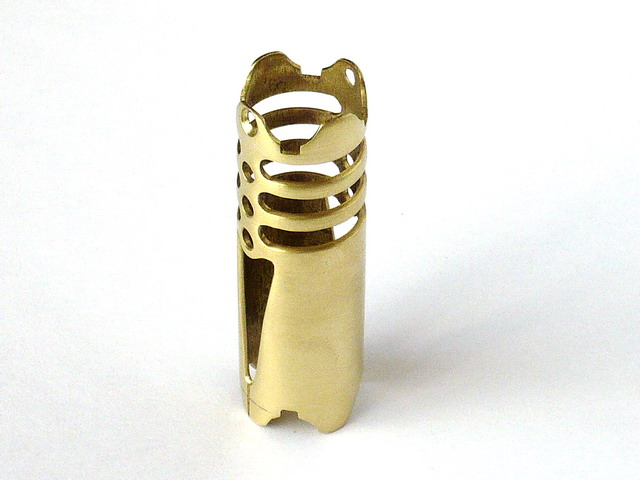

Это латунная полоса… ну очень тонкий металл+достаточно мягкий. Получено пайкой

Обжималось по внутренней проставке(когда на ней не было еще пропила под плату).

Примерно так, только при пайке обматывалось тонкой проволокой дабы не сбежало…

Подсмотрим в торец :)

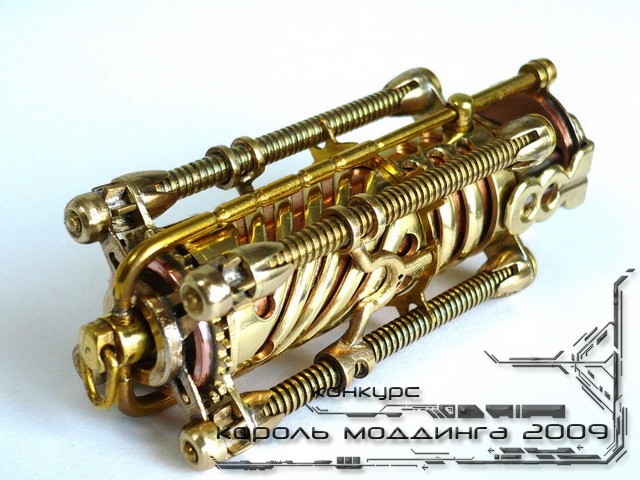

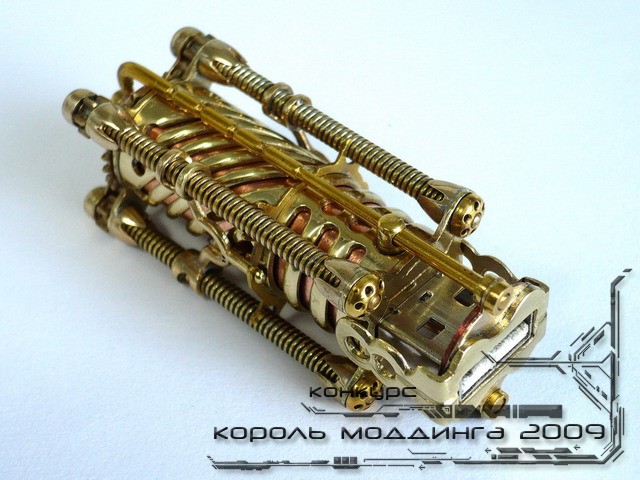

Чуть, чуть замоддил :), детализации ИМХО хватит… осталась чистая механика, а она на внешнем виде не скажется никак.

Рефаб

Следующим 2штучка таких надо сделать…

Собственно воть ограмадная деталь, еще чистовая обработка впереди. Но для этого две детали скручиваются вместе и…

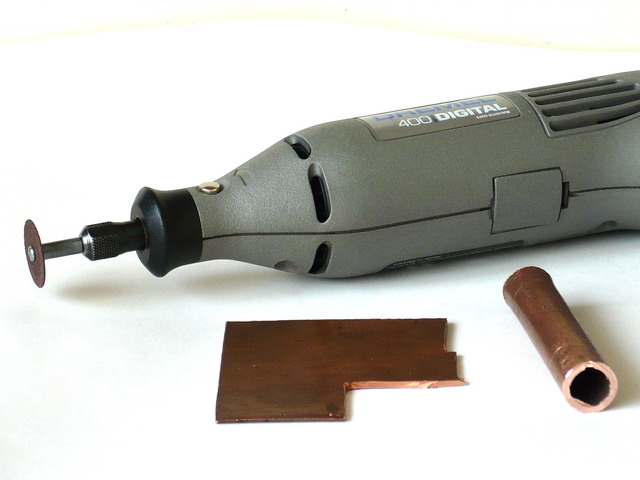

Фотка брутальная, совсем чуть чуть расходников из закромов

А вообщем пока так

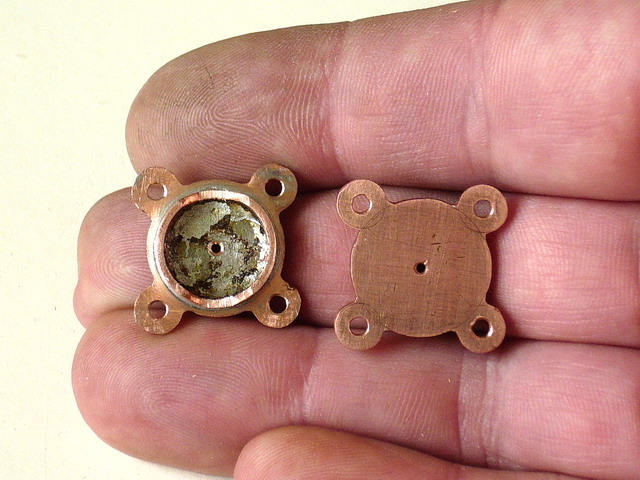

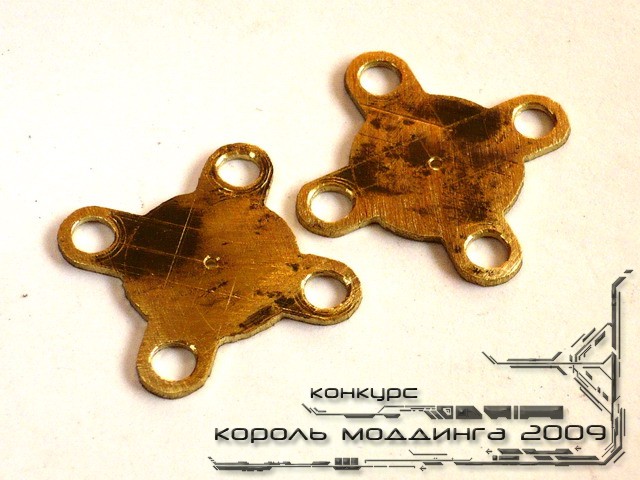

доделал наконец то крышечки и шпильки

С последними вообще песня, если круглое сделать не проблема… а вот квадратики 1*1мм мягко говоря, пока дошло как делать испортил один штука

Ну и собственно пока так…

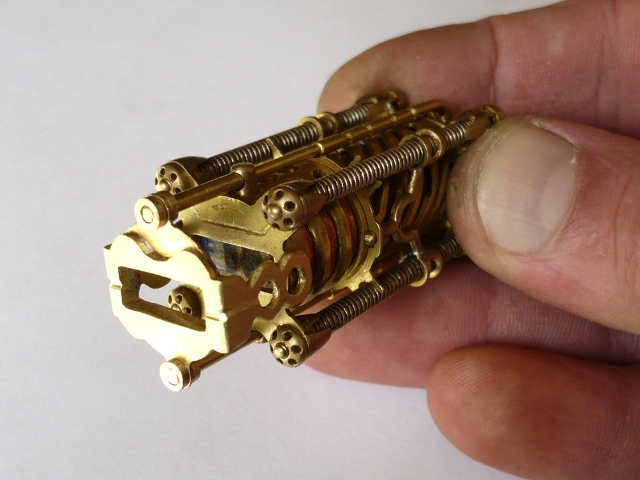

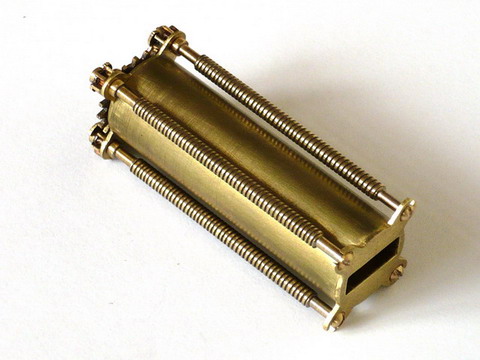

Обновление, с учетом старых ошибок сделал внутреннюю проставку ну и внешний вид на данный момент

Значится так, новая тема не к чему… продолжим тут.

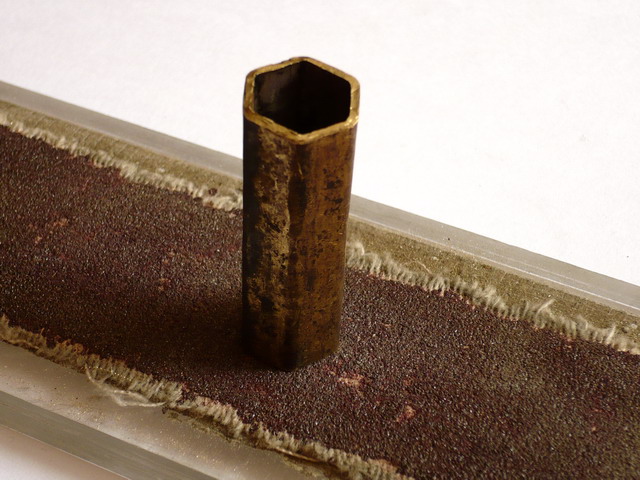

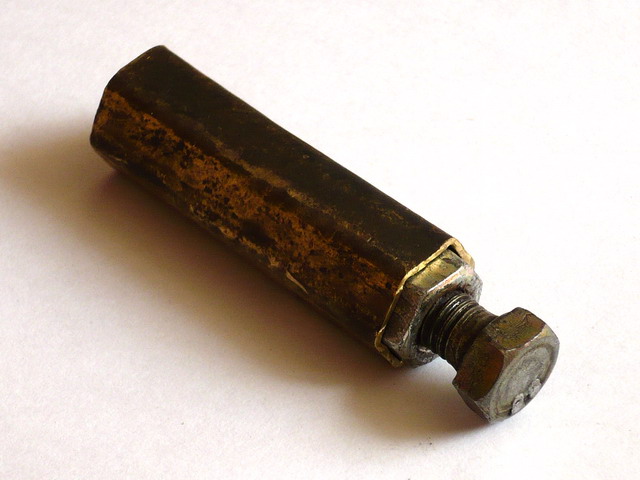

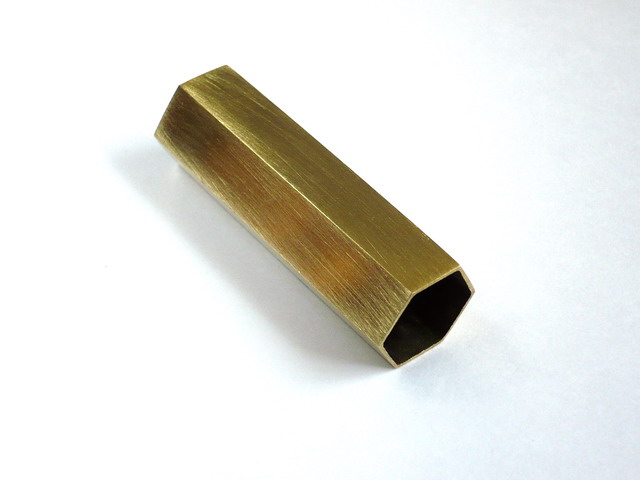

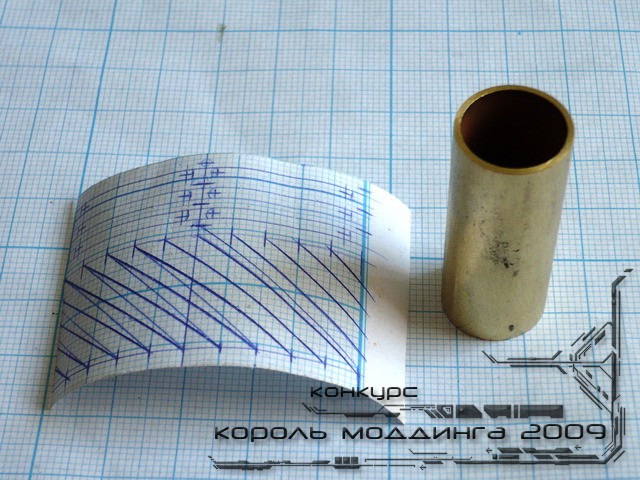

Чисто от безделия, а может и пригодиться позже(но не в этот раз еслифф че). Чистый концепт — показать что форма может быть в принципе любой… ограничивается все терпением и фантазией. Естественно металл заранее надо отпустить.Оправкой выступил длинный болт с кучей накрученных на него гаек

Ну и собственно начнем последнюю серию:

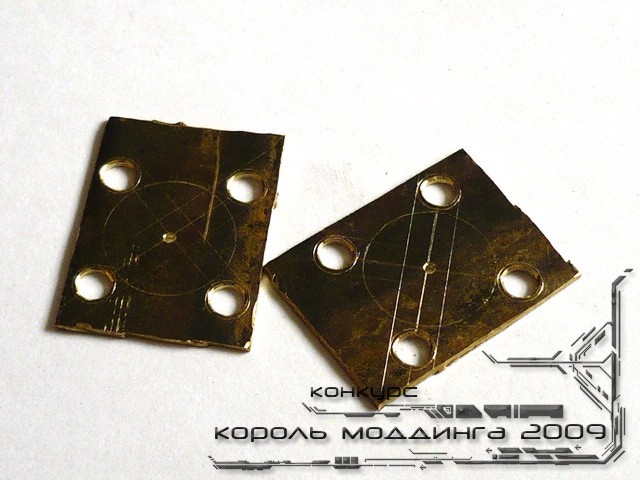

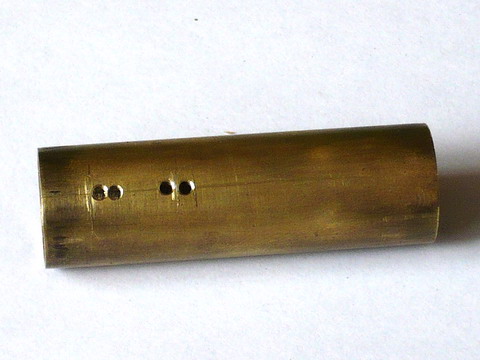

Сверлим

Первый проход, тонкими кругами.

Второй проход армированными.

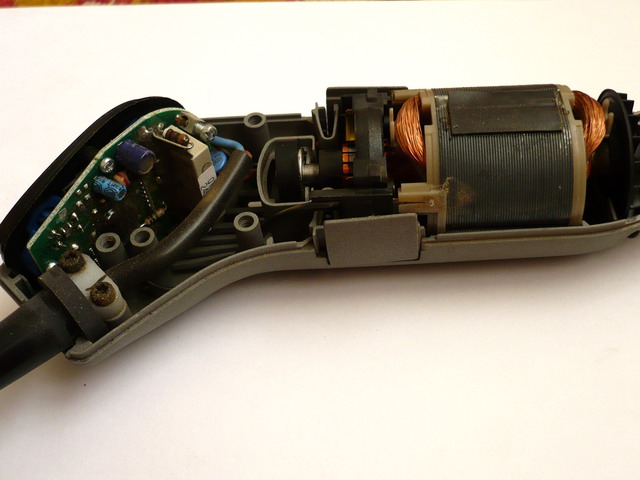

К сожалению доделать не успел, дремель ёк…

Совсем не подает признаков жизни, сильно надеюсь "поднять" 400… ушел смотреть.да вроде так и должно быть.

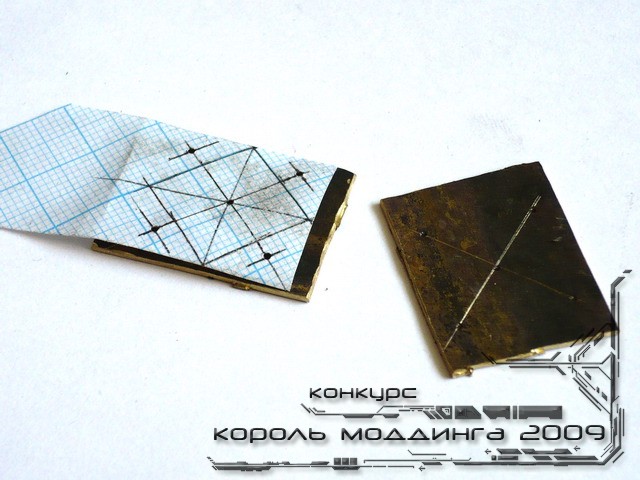

Собственно уже без бумажки

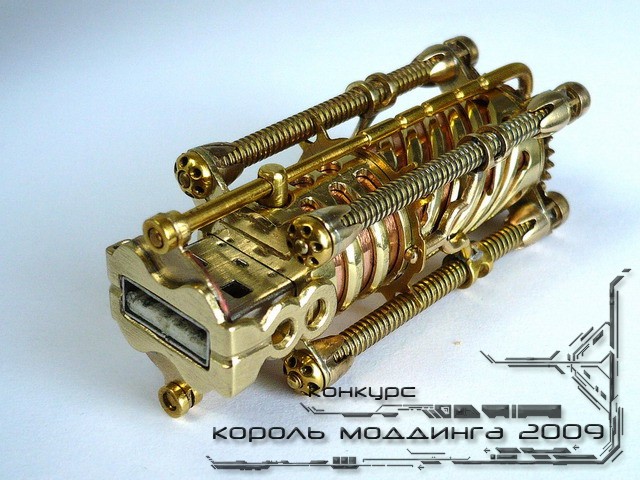

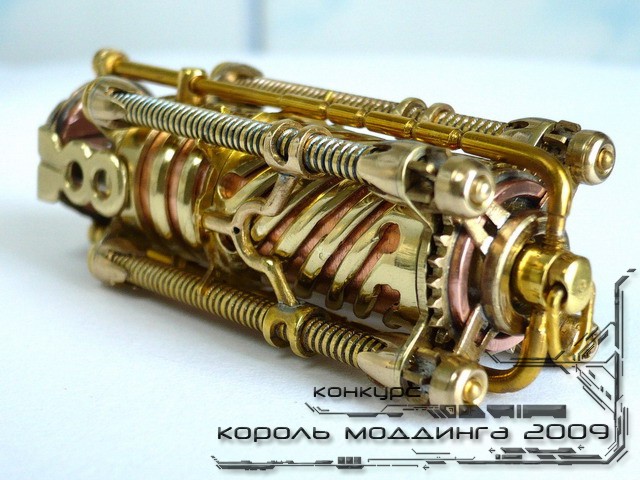

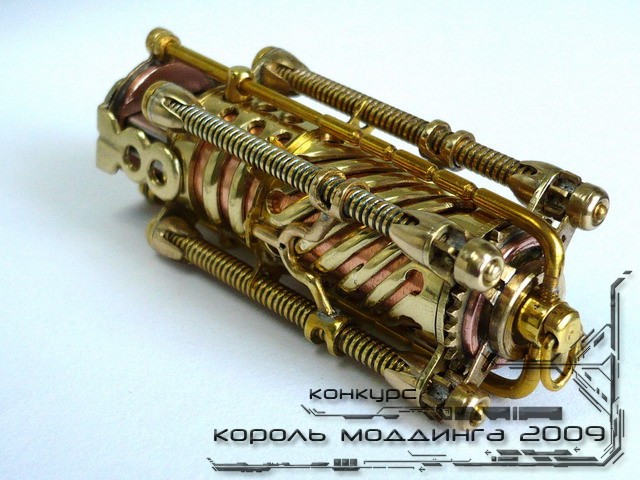

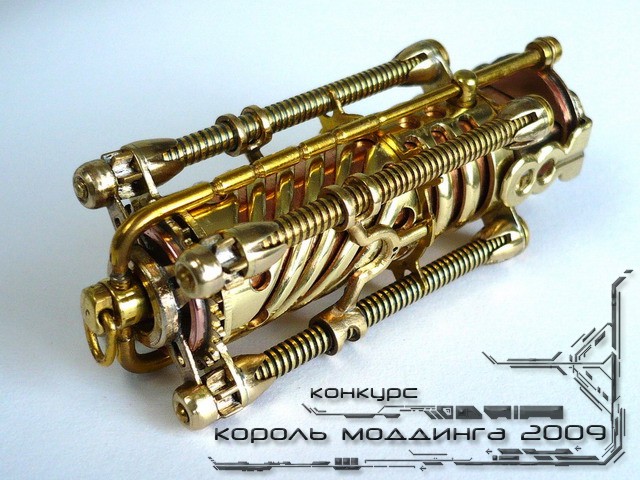

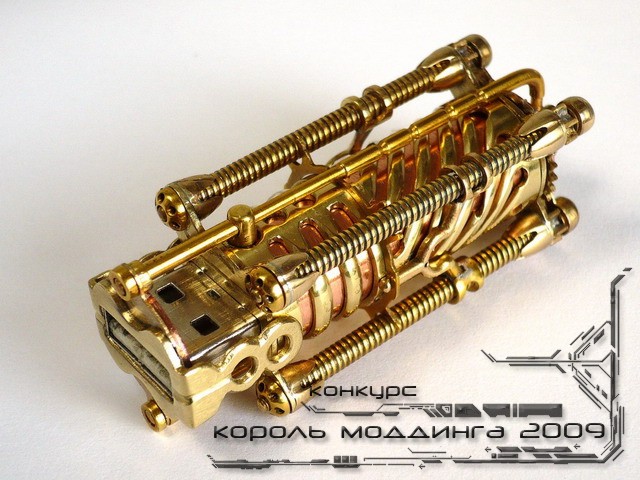

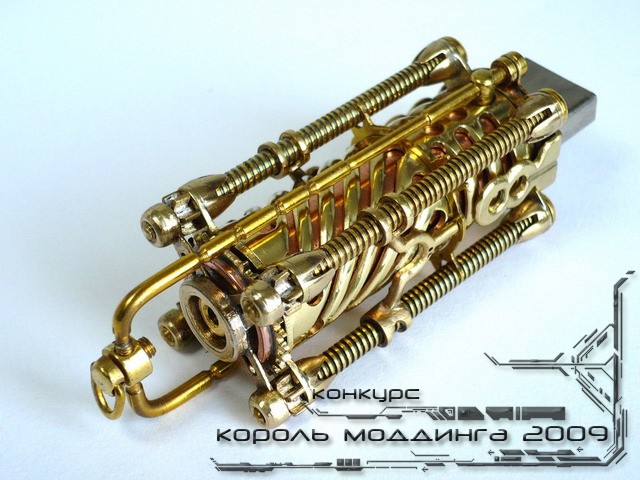

Немного придал обьем(в некоторых местах просто сняты фаски), затем полировка.Результат:

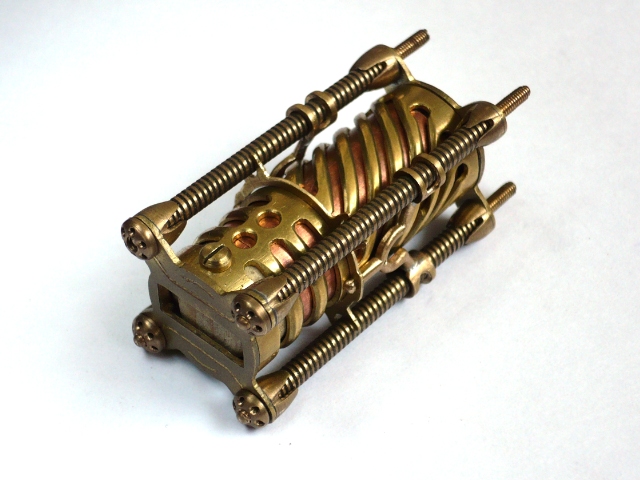

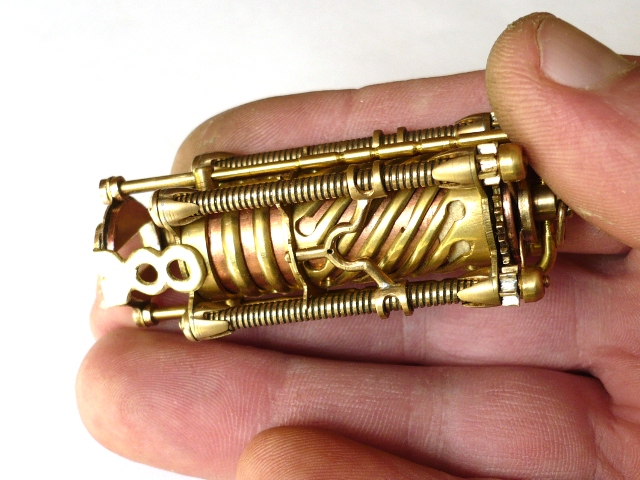

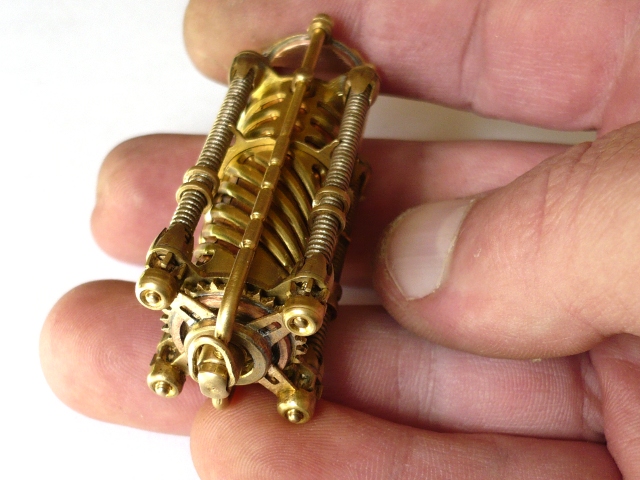

Немного поработал: спаял крышки, выстругал внутреннюю проставку, ну и как обычно немного изрезал мелочевку в виде втулок, достал последние 4шпильки… приготовил. Временно примерил(подробные фото ака все в разборе будут ближе к финалу).
