Начинаю свой очередной дневник "из жизни Чайника".
До логического финала мне удалось довести только два проекта из целой череды. Этот же рассчитываю довести до конца, ибо комп нужен для работы.

Все началось в далеком 2004 году (как же давно это было...) с первых робких шажков в моддинге gallery.modder.ru/galleries.php?action=galleryview&gallery_id=188

Корпус претерпел массу доработок с тех пор, даже колесики заменил на прорезиненные.
В один прекрасный момент было принято волевое решение пересадить"проверенную временем" начинку в этот корпус из другого проекта, на который был забит большой болт. Но не просто пересадить, а по возможности максимально улучшить охлаждение и придать корпусу товарный вид.
Цветовое решение, как видно из названия, будет в бело-синих тонах.

Понеслась.
Картинки кликабельны.

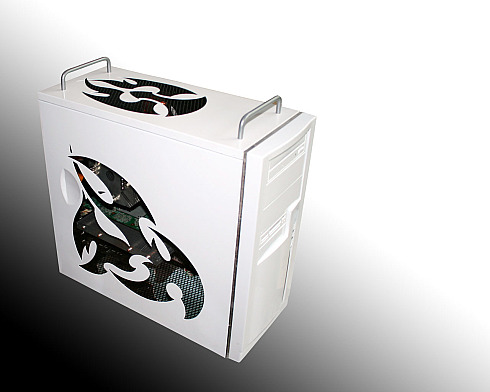

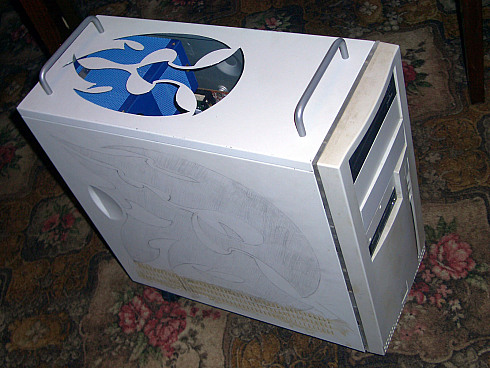

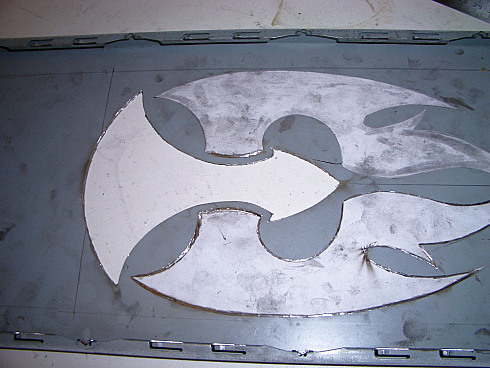

После продолжительного мозгового штурма был разработан дизайн окошек и вентиляционных отвестий по совместительству.

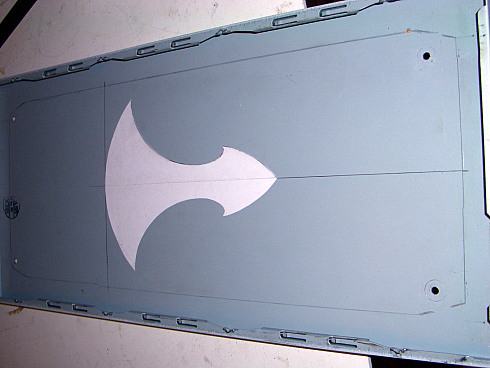

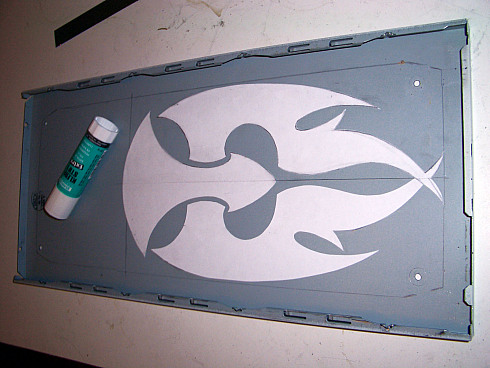

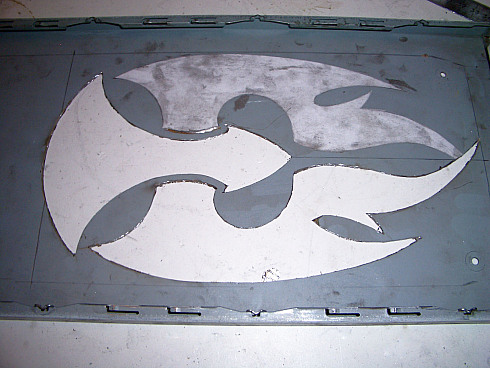

Вырезал из бумаги и наклеил, посредством бумажного клея, шаблон по месту.

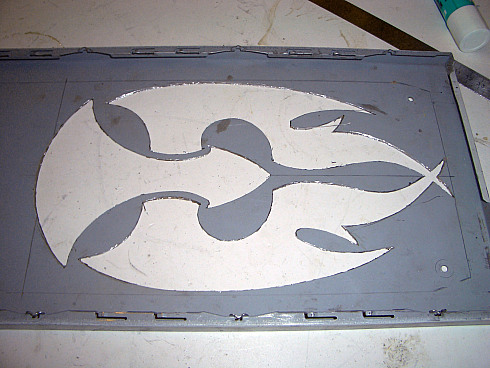

Выпиливал по фрагментам изнутри — жутко неудобно из-за бортиков, но снаружи рез получается аккуратнее.

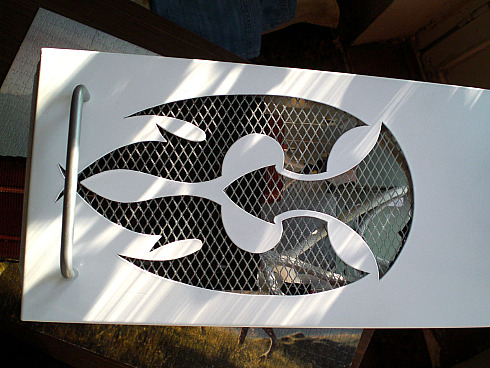

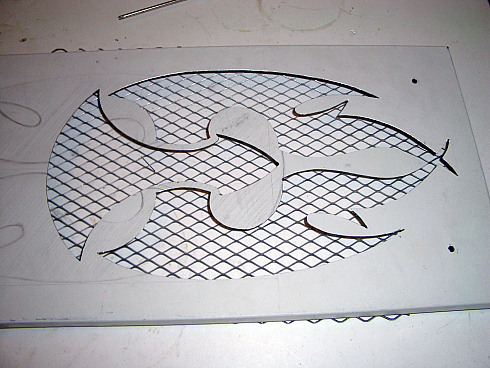

Вот так, приблизительно, будет выглядеть (сетка будет другая!)


Примеряем на корпусе

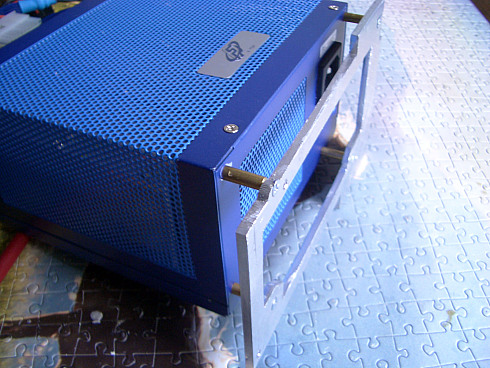

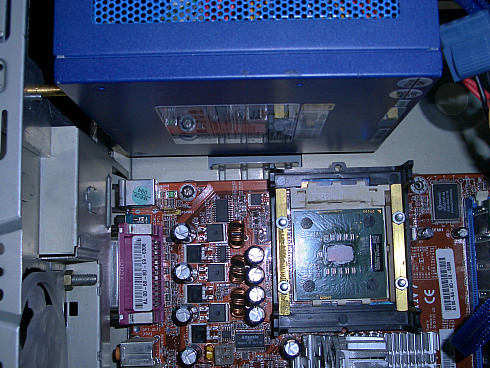

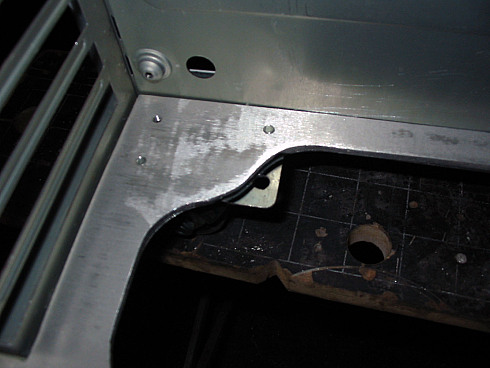

Расположенный в штатном месте БП упирался в Ниндзю и очень плохо вентилировался. Пришлось слегка его сместить и перевернуть кверху брюхом (именно для него и было выпилено окошко в крышке). Сделал это с помощью выпиленной рамки из 4мм дюраля и стоек для плат длинной 15мм, закрепленных в корпусе БП гайками (исключительно в целях надежности крепления).

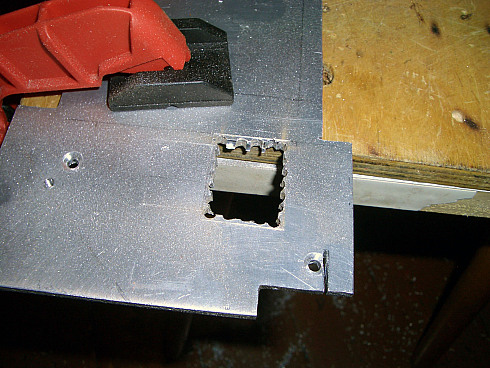

В первом варианте рамки нужно было випилить отверстие под вилку и кнопку.

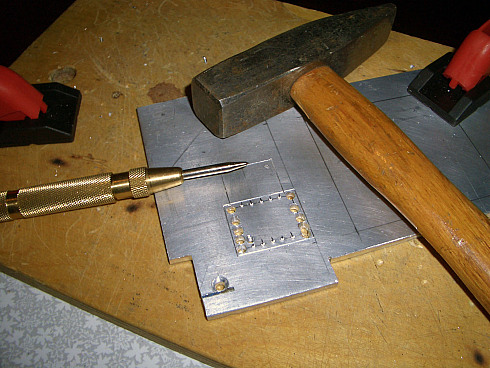

Размечаем керником и сверлим



Примерив полученное по месту, понял, что получается ерунда.

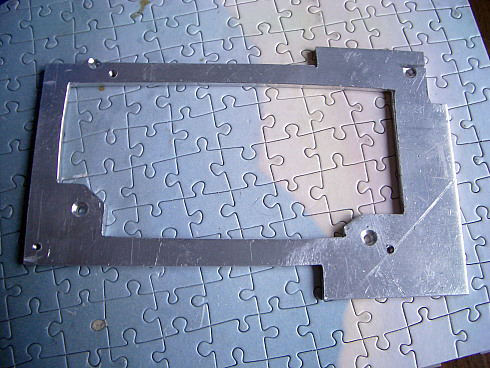

Рамка была допилена/досверлена до состояния рамка-ободок.

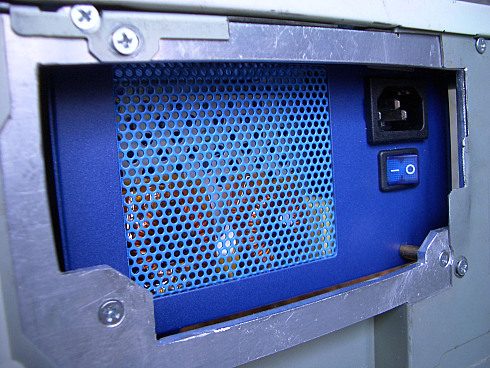

А вот и БП



Следующим этапом будет выпиливание вентиляционных отверстий в днище и его усиление.
Затем будет выпилено окно в бочине. Вот такого
Продолжаем разговор. ©

Сегодня продолжил пилить окна в Евр… корпус.
Бедный корпус, уже раз, эдак, в пятый, путешествует через всю Москву в моих руках.

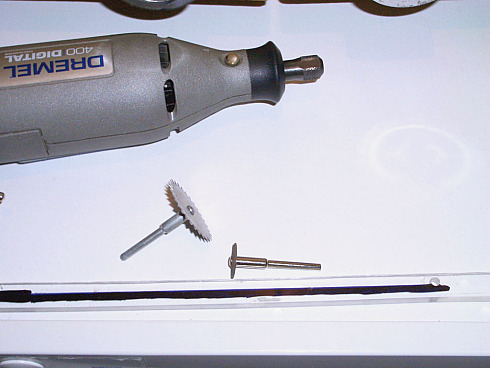

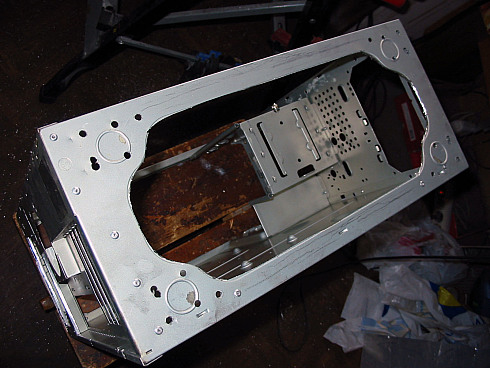

Все лишнее поснимал. Каркас зафиксировал как можно жестче, дабы не гулял. Дремелем сделал пропил, чтобы можно было дальше пилить электролобзиком. Потрясающе удобная штука для разделки листового материала прямыми линиями!


На выпиливание ушло, от силы, пол часа. Сколько бы пришлось дремелем мурыжиться — представить страшно.


Не забываем стачивать заусенцы напильниками и шкуркой!

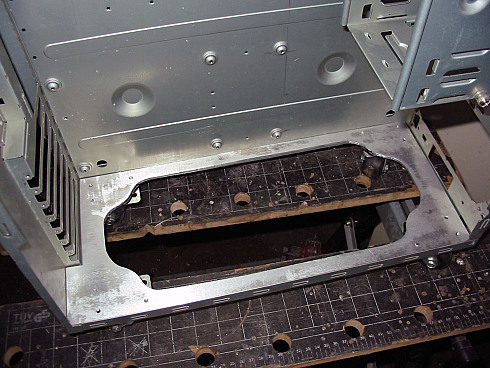

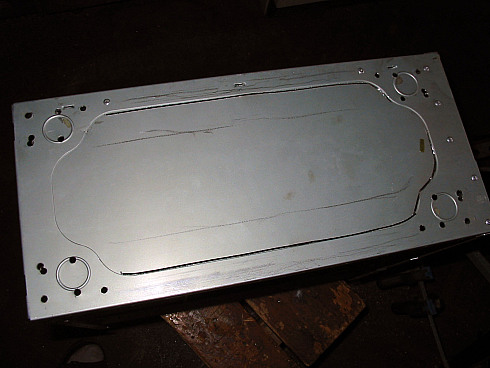

Из листа 4мм дюраля электролобзиком выпилил лист во все днище корпуса (долго подгонял его, ибо были большие проблемы с установкой) для увеличения жесткости каркаса.

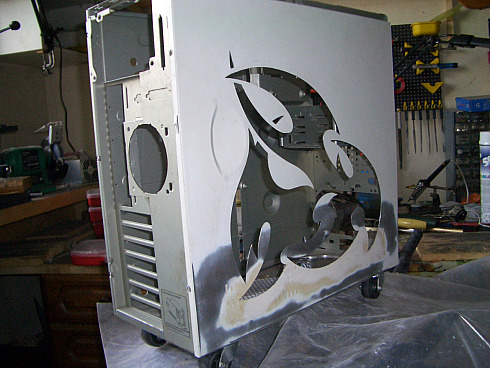

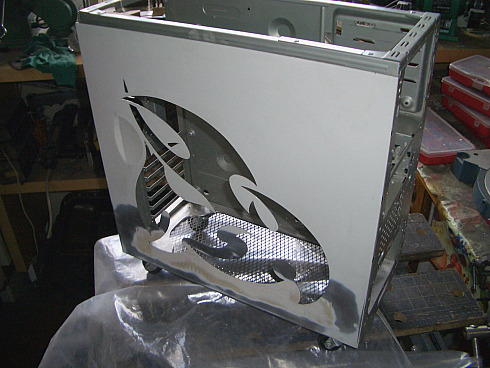

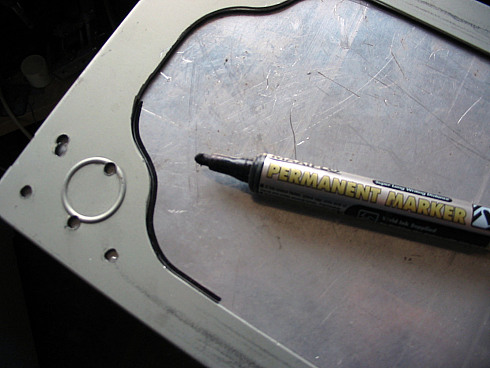

Закрепил в корпусе и обвел второе маркером окно, что называется "по месту".


Выпиливать второе окошко в дюрале дремелем — поистине Сизифов труд. Упростил себе работу дедовским способом — высверливанием. Где было возможно — добивал электролобзиком и дремелем. Без учета выравнивания, потребовалось около часа.

Отверстия слева — пазики под клепки крепления карткаса.

Примеряем.
Примерив, разметил отверстия для фиксации колесиков.
Решил не ковыряться с гайками, а нарезать резьбу прямо в получившейся рамке.

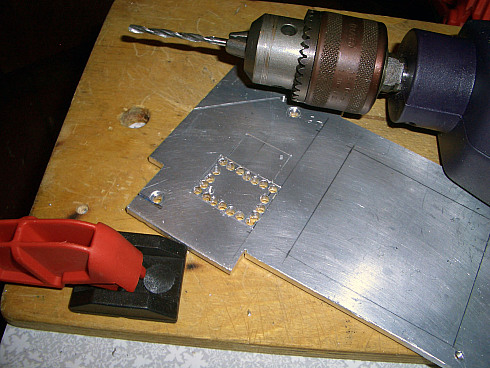

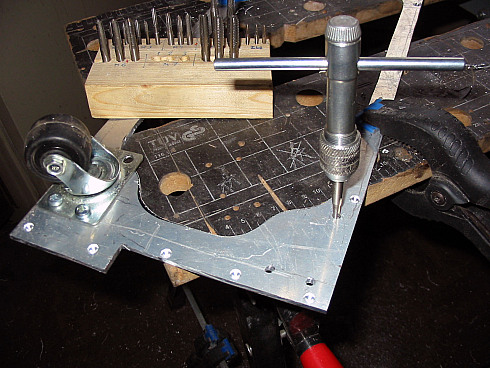

Насверлил отверстий по месту и нарезал резьбу под М5 в два прохода (нарезание резьбы — дело не требующее спешки — переделывать все равно много дольше).


Немного отшлифовал рамку. Установил в корпус и прикрутил колесики.
Неаккуратненько — подложки колесиков торчат-с в окне.


Делать нечего, очерчиваю лишнее, снимаю и спиливаю ножовкой по металлу, зафиксировав в тисках.
Прикрутил колесики на место. Совсем другое дело!

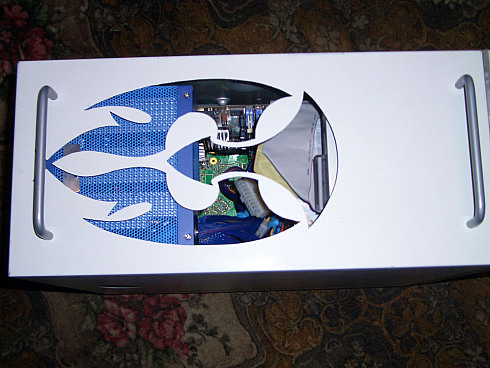

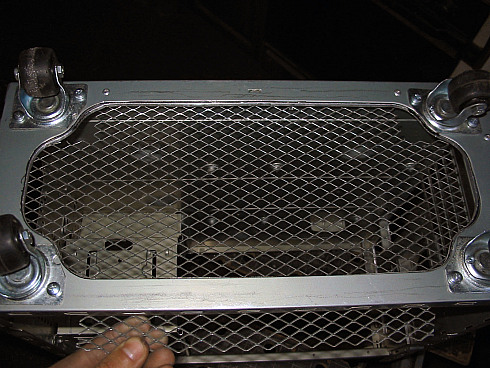

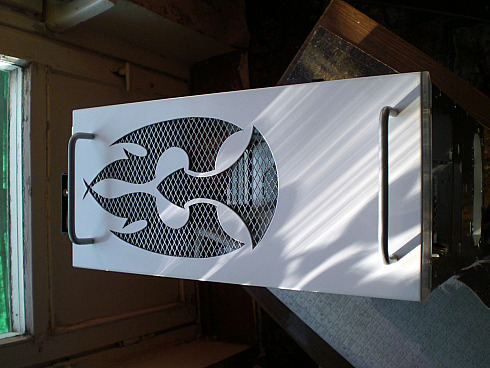

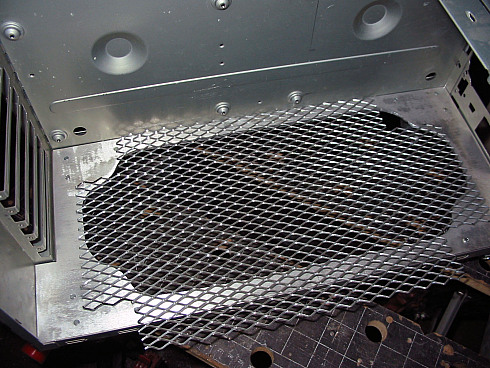

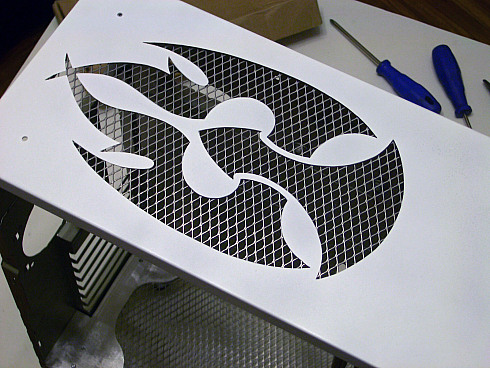

В качестве завершающего жеста, приложил сеточку. Неплохо получилось.


Напоминаю, сетка будет другая.
Планирую положить ее между рамкой и каркасом, слегка вогнув внутрь.

ЗЫ Сегодня купил пассивное творение от ТТ на 350Вт. Красивая штука, скорее всего, использую его вместо ЗЕНа.Сегодня прошвырнулся по магазинам.

— три погонных метра пленки (что бы кухню не уделать краской)
— кусок пластиковой решетки (зачем купил, так и не понял)
— воздушный фильтр для ГАЗа
— рулон малярного скоча (не понадобился)
— респиратор (хрень еще та)
— перчатки резиновые и матерчатые (не хочу руки отмывать растворителем)
— набор графитчика — балон грунта + два балона увеличенной емкости белой глянцевой краски + балон глянцевого лака (матового не было)
— кардридер — просто так положил

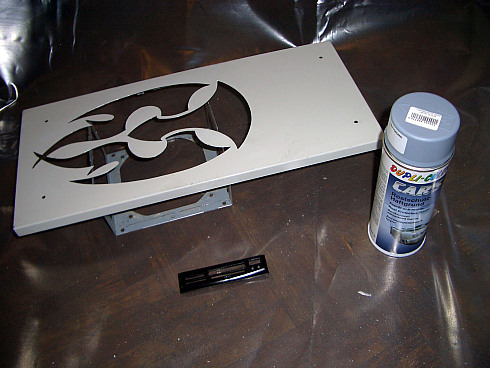

Обложил пленкой уголок на кухне и подготовил подопытных — крышку от кардридера и верхнюю крышку системника, предварительно все обезжирив.

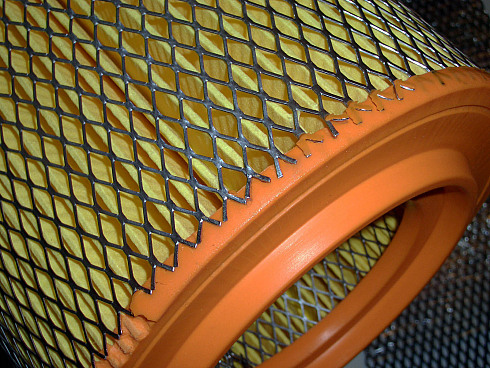

Пока сохнет грунт, разбираю фильтр — подсовывая отвертку под сетку сдираю вспененную резину уплотнителя фильтра.


Между нанесениями слоев краски, занимаюсь саморазвитием


Сетку из фильтра разровнял и обрезал по месту.
Вид снизу

Вид изнутри

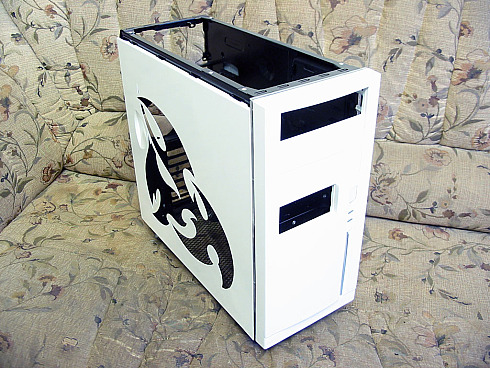

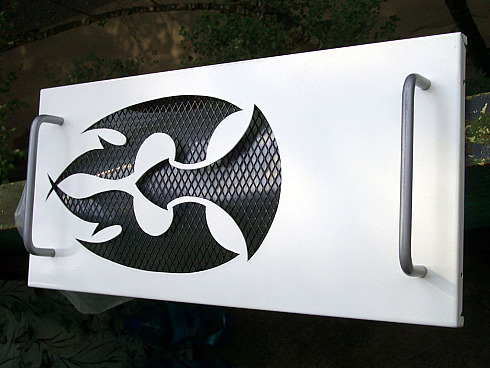

Общий вид

Верхняя крышка крупным планом

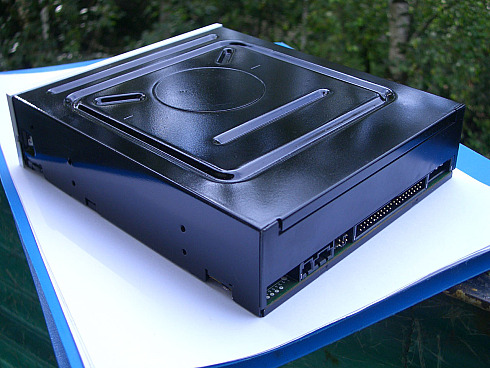

Единственное, что мне сегодня удалось покрасить нормально — панелька ридера

Жаль, фоткой не смог передать всю прелесть получившегося белого глянца.

С крепежной рамкой под новый БП немного накосячили. Будем переделывать.Миль пардон!



Тут хорошее описание и фотки.Сегодня занимался параллельно шлифовкой ватера, шпатлевкой морды и перекраской крышки корпуса.
Соорудил подобие красильной камеры

Кухня от краски страдала меньше, но покраска… В общем, намучался, но не доделал.

Со шпатлевкой дела обстоят несколько лучше (наверное, опыта побольше будет).
Как уже говорил в самом первом посте, на этом корпусе я тренировался. Следов былой юности немеряно. Всякие запилы, задиры, лишние отверстия и следы клея повсеместно.
Будем исправляться.




Цикл шпатлевка-сушка-шкурение был повторен столько раз, что у меня не хватило сил сфотать результат с нанесенным тестовым слоем грунтовки...serh, Где бы еще этот файбер найти…

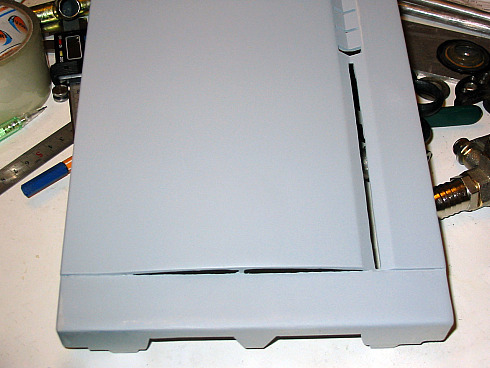

Ну да ладно. Сегодня докрасил верхнюю крышку (уже в который раз...) и закончил шпатлевать морду. Для проверки качества шпатлевания покрыл грунтом.
Что называется найдите десять отличий. ;)
Было

Стало


Продолжаю шпатлевать — сегодня руки дошли до стенки с окном.
Грунтом "не проверял", ибо работы с этой стенкой еще уйма.

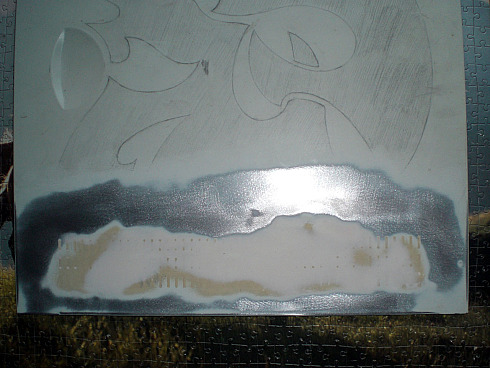

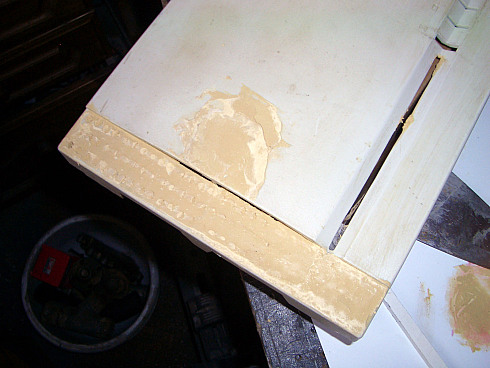

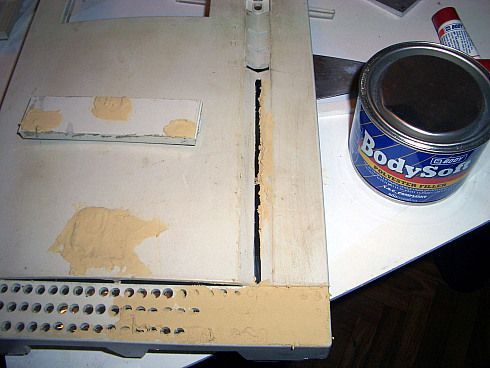

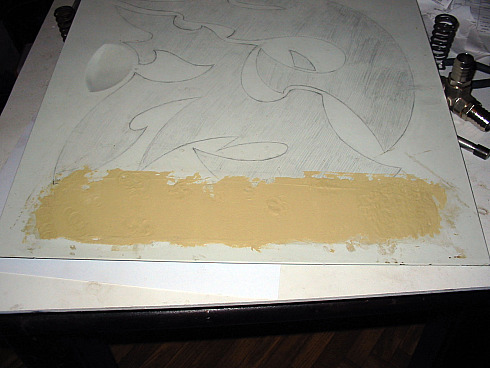

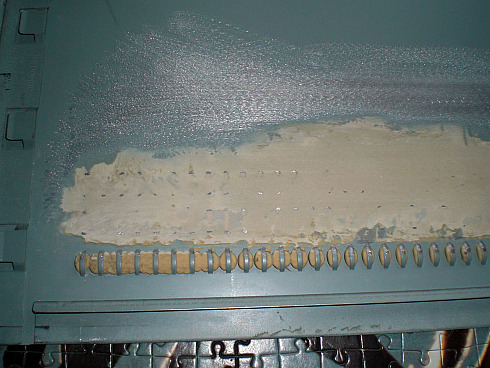

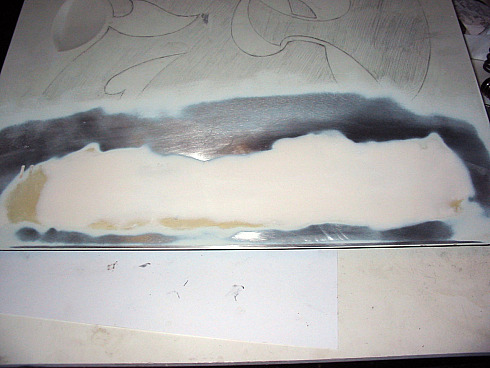

Первый слой шпатлевки


Дав ему высохнуть, прошелся средней шкуркой (№600-800).
Образовавшиеся полости замазал финишной шпатлевкой и заровнял мелкой шкуркой — 1200. Вот результат


В довершении рабочего дня, подогнал нештатную заглушку в 5" отсек, вклеив её намертво — двух отсеков и так за глаза хватит.

В планах — грунтовка всех элементов морды и резка окна с выравниванием обратной стороны стенки.Прикупил шнурочков.

Вот, кто-что скажет? Лучше шнурочками бЭлыми зараундить или черной оплеткой?

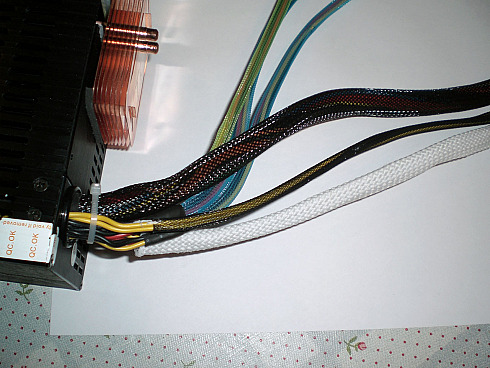

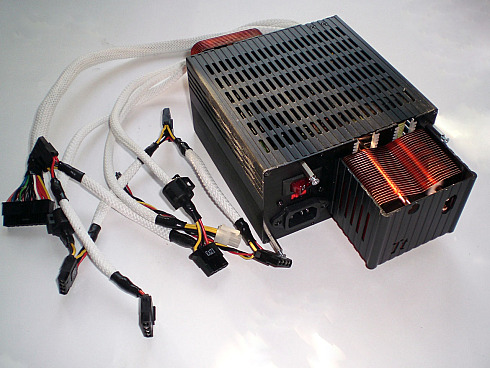

Еще есть пара вариантов — использовать белую термоусадку и чёрные разъемы или чёрную термоусадку и чёрные разъемы? Вот, что получилось.

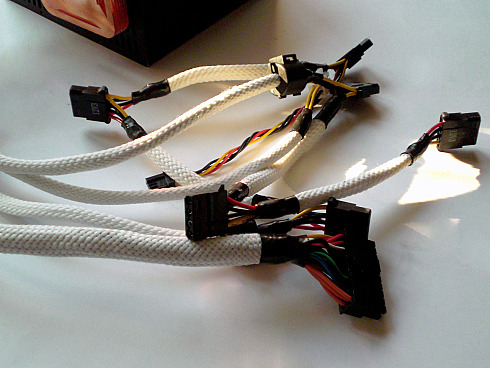

Крупным планом разъемы


Общий вид БП

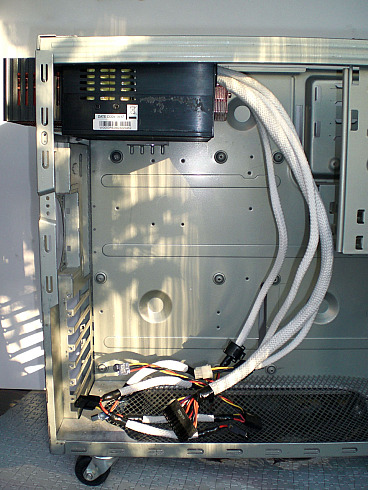

И общий вид в корпусе (спасибо Эдуарду, сделали новые крепёжные рамки для БП)


Что было сделано помимо раундинга
— приобрел три ферритовых кольца (два видно, одно в корпусе БП) — два на молексы и одно на 4пин
— срезал под корень "понтовую" ветку с молексами (при такой мощности вообще должна быть только одна)
— спрятал внутри корпуса ветку питания SATA (мало ли, вдруг пригодится?)
— заменил латунные круглые стойки на хромированные шестигранные.

Возможность сбагрить кому-нибудь на покраску каркаса накрылась медным тазиком.
Придется красить ВСЕ самому (а так этого не хотелось). Сегодня занялся боковиной.
Так как будет окно, закрытое изнутри стеклом, заводская штамповка будет сидьно мешать его установке.

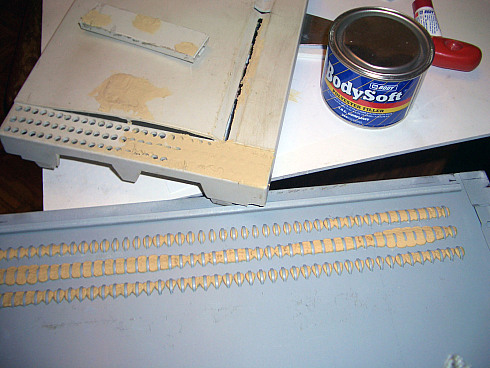

Спилил два ряда штампованных жабер из трех, замазав заусенцы шпатлевкой (это было сделано больше для создания несущего слоя шпатлевки, нежели для выравнивания поверхности).



В ходе работ, наружный слой шпатлевки немного пострадал. Пришлось править.


Закончил (наконец-то!) возиться с покраской верхней крышки.

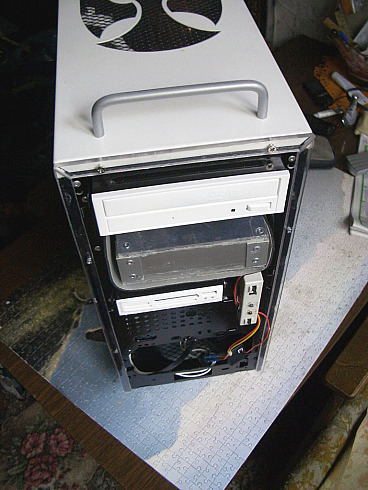

Фото по месту




Как ни старался, имеются огрехи различной степени тяжести. Но в общем и целом — не критичные. :)
Как обчно — снял молекс, обмотал контакты изолентой и напялил колпачёк от ручки. Шнурок не сопротивлялся.

Боюсь, что нет.

Квайкер, Долго не писал, ибо переделывал форму окна.
Было


Стало

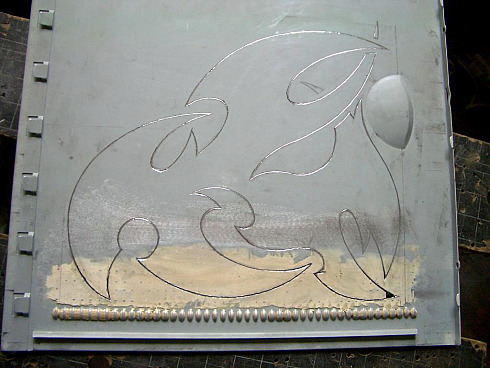

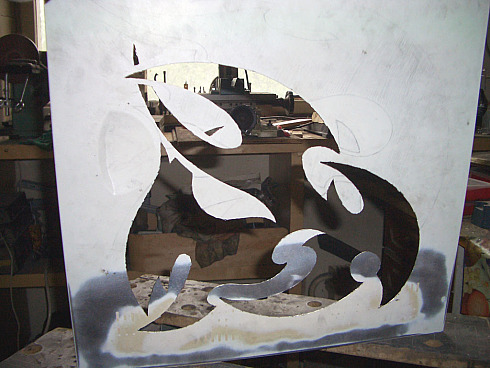

Обвел гравером контур.



И выпилил.


Края спила уже зачистил от облоя.
Остается подправить шпатлевку (местами скрошилась) и покраска, покраска, покраска…

*Ушел на поиски тонировки.* Немного новостей с передовой. Сегодня весь день занимался покраской морды и всего, что на ней есть. Времени чуть-чуть не хватило. Надо сделать еще один заход покраски и можно крыть лаком.

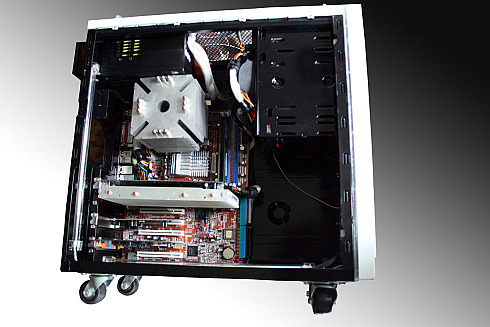

Так же привез каркас, прицепил стенку с окошком — интересно же!





ЗЫ Запасы краски подходят к концу… Надо искать новый магаз, где брал, закончилась.На днях так увлекся покраской, что прозевал отсутствие лака… Масса деталей лежит покрашенная, но нелакированная.

Потихоньку смотрю, что получается.


Парочка фоток, что б не скучно было.

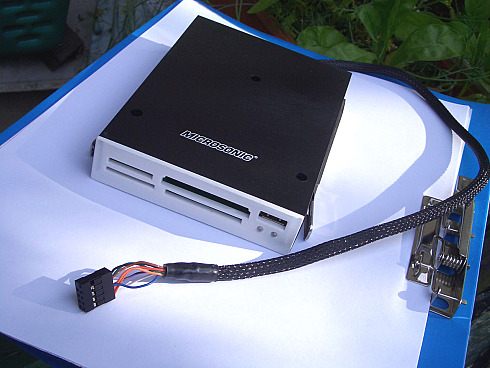

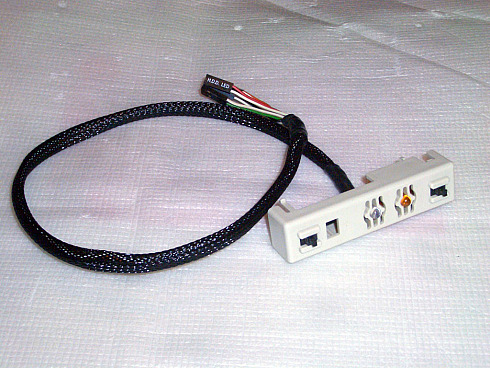

Хвост кард-ридера пришлось упаковать в чёрную оплетку, белые шнурки кончились.Вчера была проведена фотосесия. А вот когда будут готовы фотки, никому не известно.

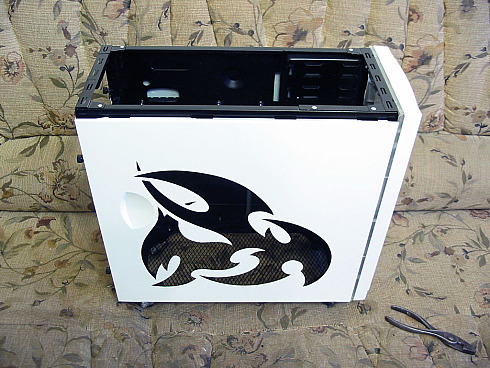

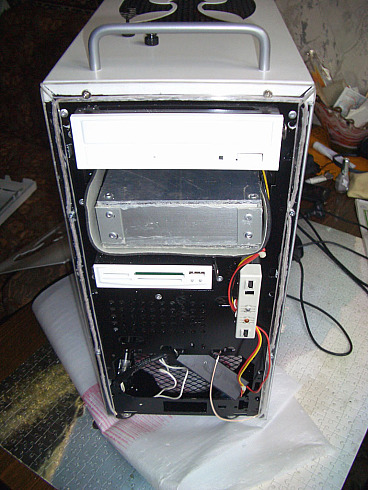

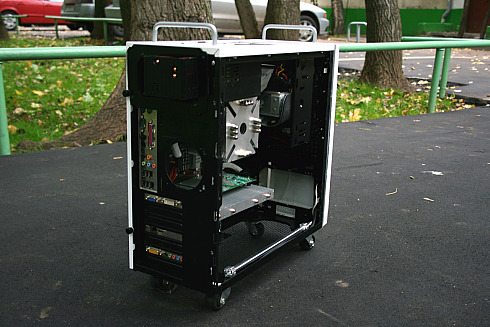

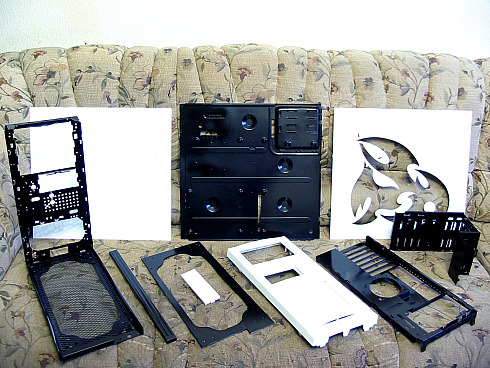

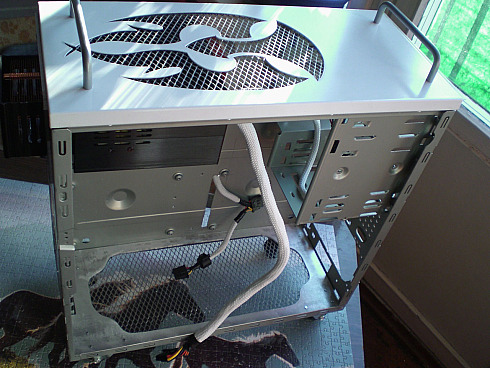

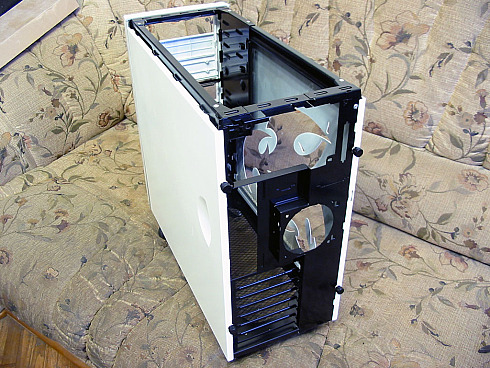

Что б не скучно было, небольшой фоторепортаж процесса сборки каркаса.

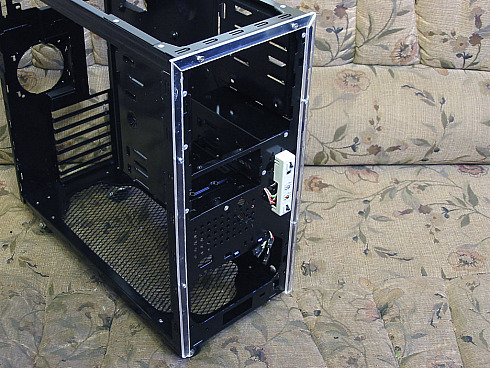

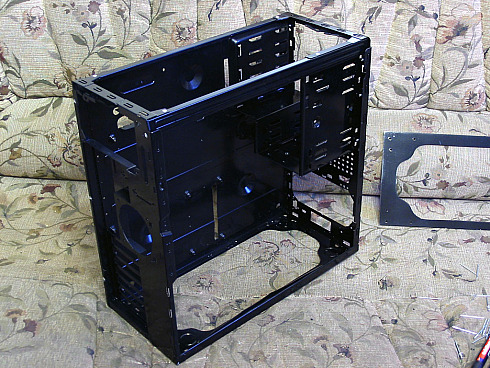

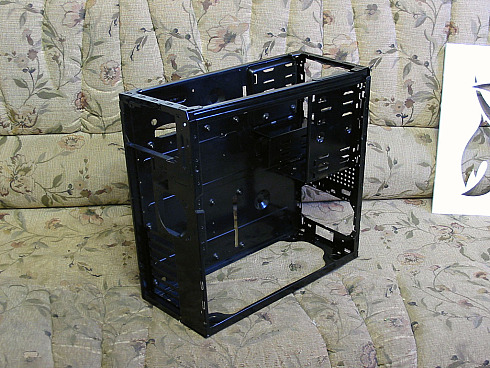

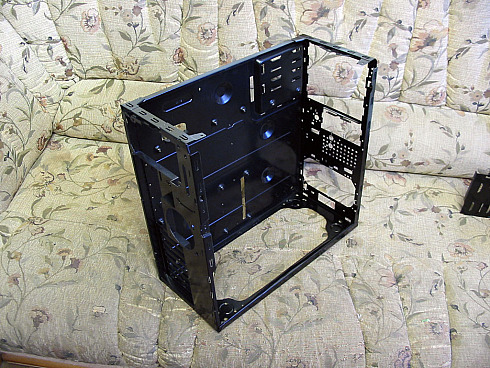

Склепал каркас

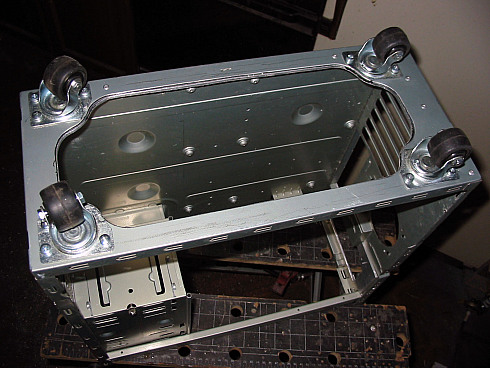

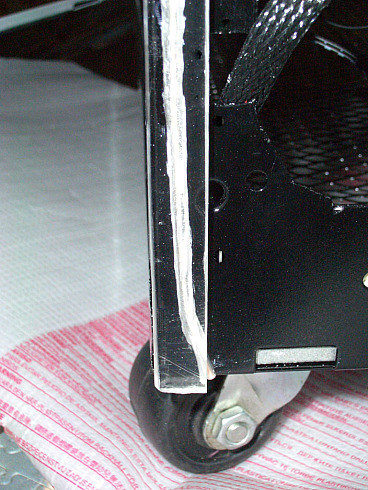

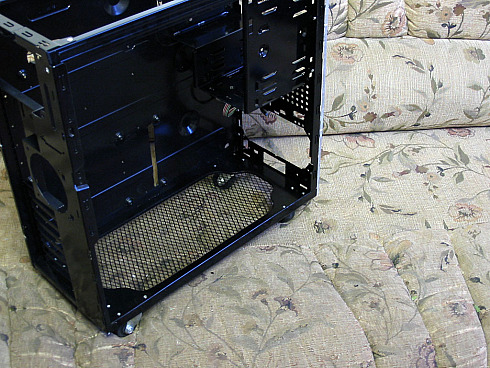

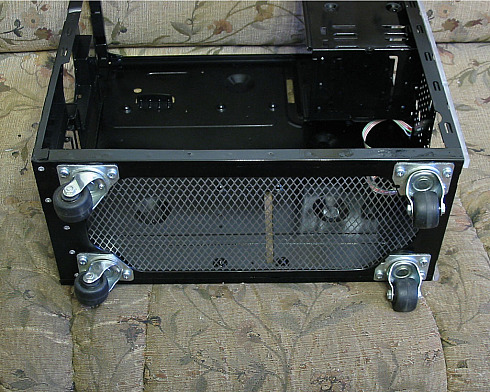

Установил сетку и рамку жесткости в днище, прикрутил колёсики




Прикрутил рамку для подсветки морды и установил кнопки



Установил обвес

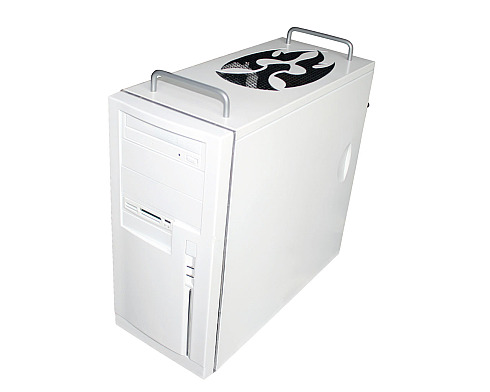

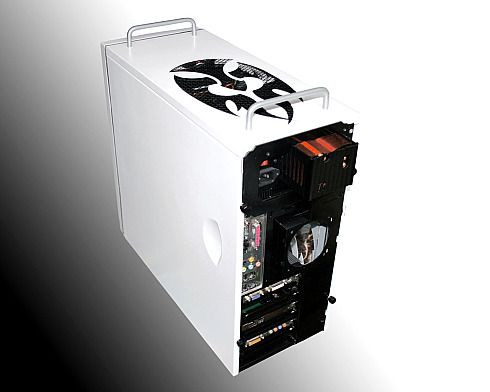

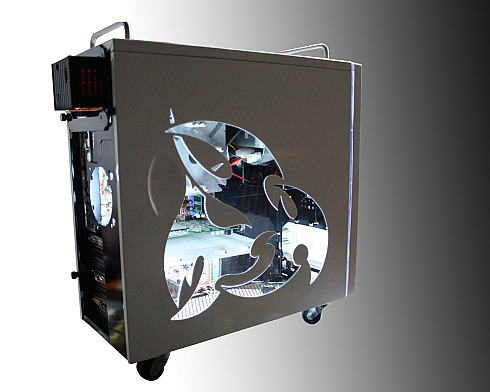

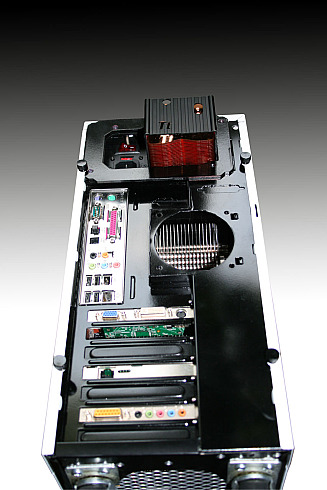

Для тех, кто следит за развитием проекта, сообщаю — проект готов на 95%!

В ближайшее время скромно расчитываю провести финальную фотосессию, установить новый инвертор, который на днях должны привезти, установить пару кнопок и попрятать оставшиеся провода от кардридера и от кнопок.

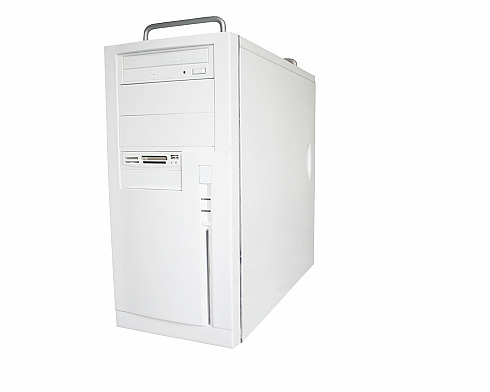

Для возбуждения интереса в общественности — вот таким корпус был вчера



Сегодня был проведён тестовый, но от этого не менее успешный, старт — пациет светится, грузит всё, что нужно, еле греется и молчит как рыба об лёд.

ЗЫ А вот тонировку я так и не нашёл… Пока ожидаю фотографа и инвертор, доработал пару девайсов напильником.

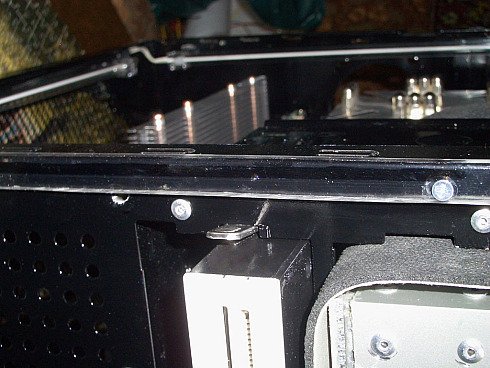

Перво наперво, переложил шлейфы под материнкой и зараундил провода от кнопок системника.



Потом взялся за рамку по периметру морды (давно сделал, да обыграть нечем было).

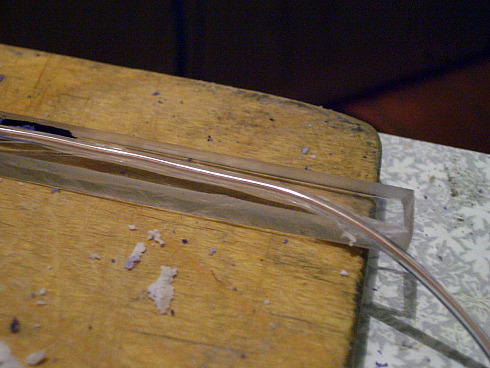

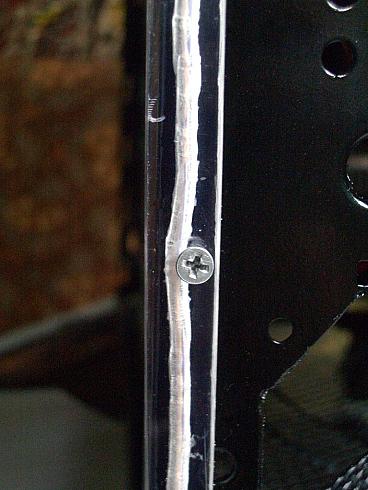

В которую решил вставить неоновый шнур, приобретённый по этому поводу.
Примеряюсь.



Назмечаю линию пропила.



В виду отсутсвия фрезы, пропилы буду делать отрезными дисками.



Вот таким, примерно, макаром.

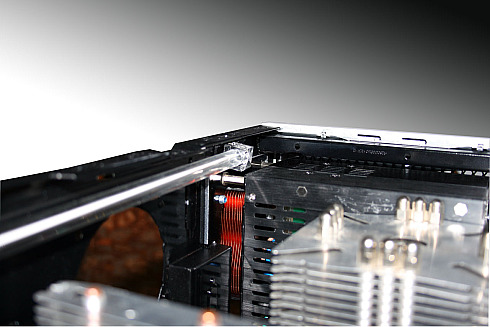

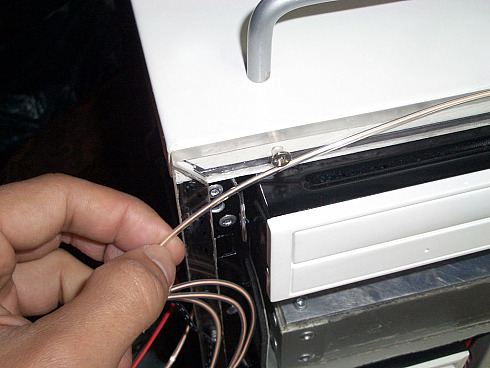

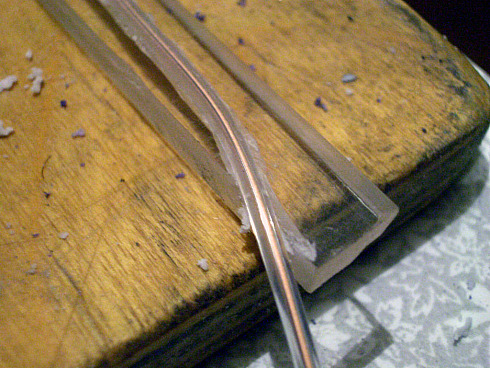

Аккуратно уложив в пропилы шнур, прикручиваю получившиеся вставки на место.

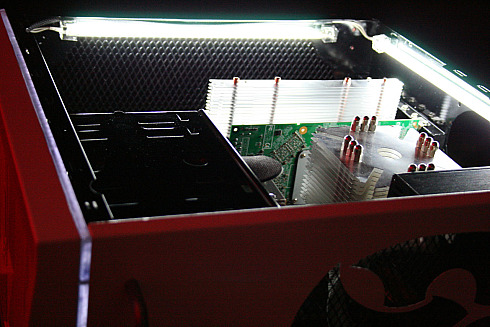

По сравнению с первыми испытаниями, контур стал светиться более отчетливо, уж поверьте на слово. Мне тут напомнили, что фоток финала нема. И вообще, непонятно, закончен проект или нет.
