SteamTurbine
Author:Gur_man
Всех с наступающим Новым годом!Решил я как-то собрать сжо, но мой заводской корпус под это дело не годится… пришлось искать выход из положения достал какой-то древний корпус и решил замоддить его под сжо, тем более что корпус оказался давольно удобный для мода, "все на болтиках", и мат-плата выезжает на полозиях.
Название проекта "Паровая Турбина" говорит о неком подобии стимпанка А "Турбина", потому-что на морде потом будет установлен вентилятор AeroCool Turbine.
Эскиза пока нет, так-как я еще не до конца определился с внешним видом, да и рисую я не очень… Единственно что, он будет в основном из фанеры, простых подручных материалов и почти все будет делаться в ручную.
И так сам корпус;

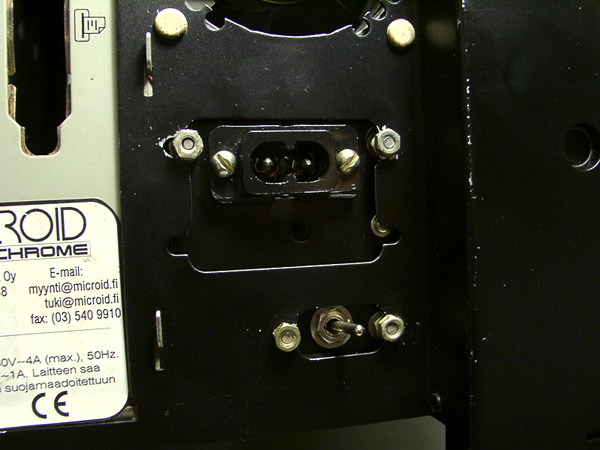

Вид спереди,
С обратной стороы.

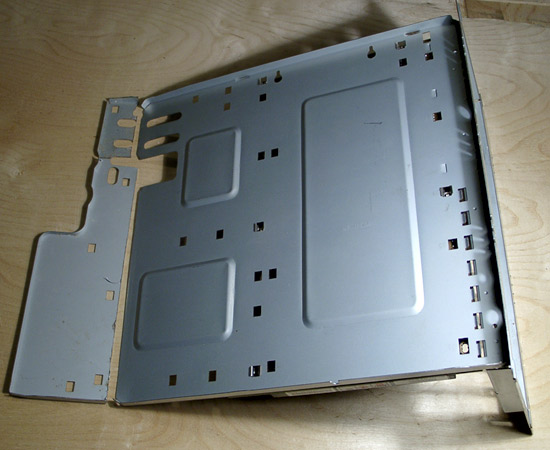

Разделываем!

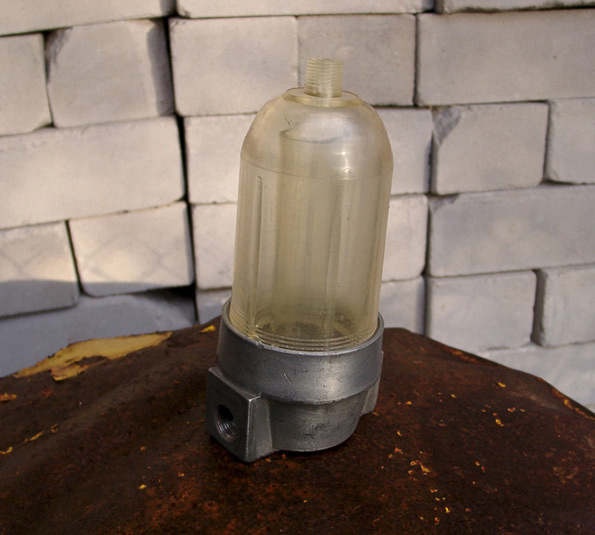

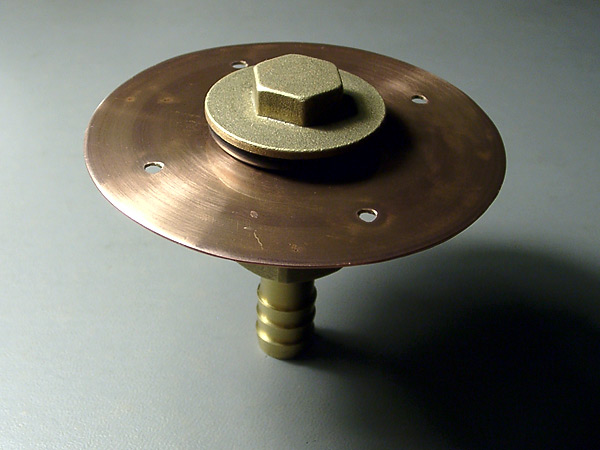

Далее что будет бросаться в глаза это резервуар; (когда-то работавший фильтром )
Дно фильтра было обработанно напильником, затем рассверленно и была прорезана резьба под болтики, внутри тоже немного доработанно, сделал так, что-бы он работал вверх дном.
Крепиться резервуар будет к такой не хитрой пластине;

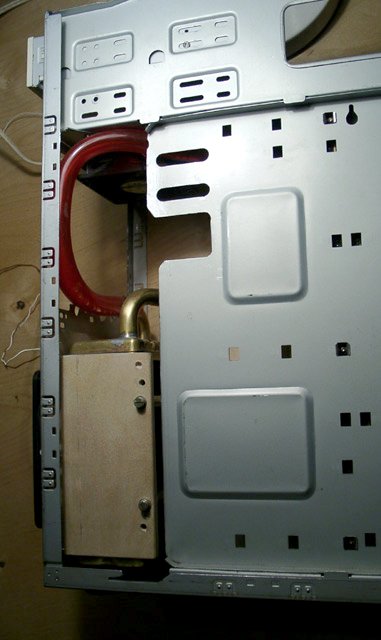

Все это дело расположилось наверху…
Хард будет распологаться в одном из 5,25 отсеках
Пока все. Выпилил заготовку под водоблок;
Неровно правда, но ничего, подровняем…
Так-же сделал коробку для радиатора и так называемую заготовку рамки и крышки водоблока.
Насверлил лишних дырок ничего не отмеряя, но это не страшно, потом по краям закрою медью (на коробке).
Стержни пришлось рассверливать и прорезать в них резьбу.
Крышка водоблока будет выпилина под нужную форму и будет крепиться к прижимной пластине. (Прижимная пластина скорее всего будет сделана из гетинакса 3мм)
Тут так-же особого внимания шурупам и красоте не предавал, этой стороны видно не будет, ее закроет передней стенкой.
Далее будет распиловка водоблока, подрежу пластину на которой крепится мамка ну и поставлю все это на место, но это после праздника. Продолжил работу над пластиной где крепится мамка, установил радиатор на место и распилил водоблок;

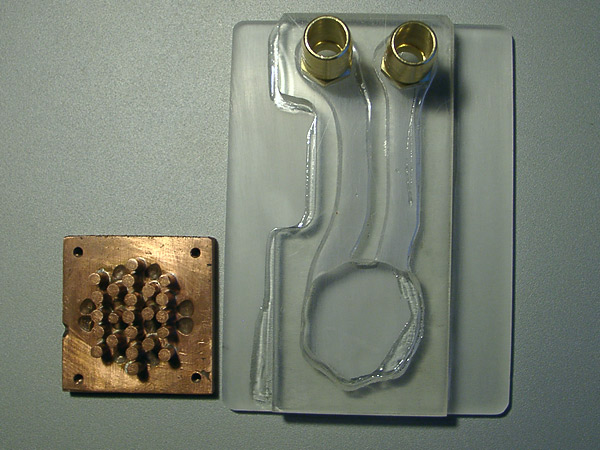

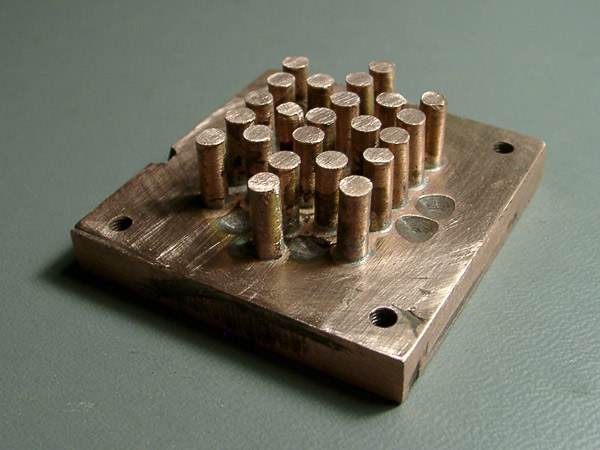

Водоблок;
Тут мое состояние после праздника в какой-то степени отражается на точности распиловки
Рамку вырезал заного.
Крыжку тоже…
Осталось приготовить силиконовые прокладки, высверлить отверстия для штуцеров, выпилить прижимную пластину, сделать подсветку и водоблок готов.
Штуцеров для ватера (G1/4-12mm) найти не удалось буду искать..., зато откопал заглушку + штуцер с переходником 1/2 на 3/4 из которых потом сделаю доливное отверстие.Почти определился с внешним видом корпуса, выкладываю эскиз;
Сильно не пинайте, не художник я

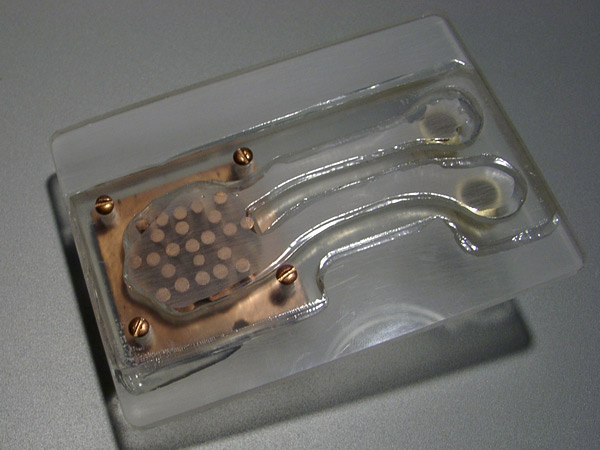

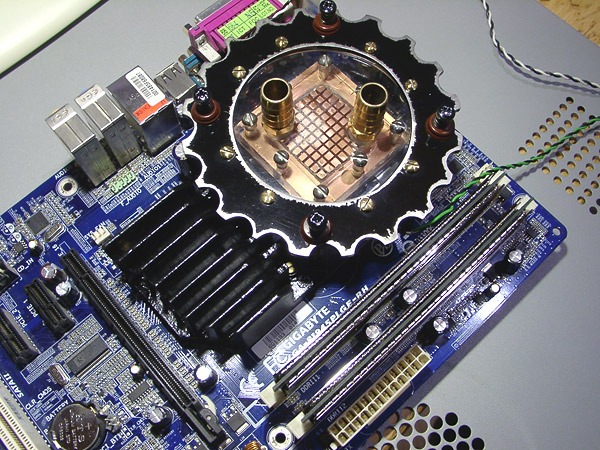

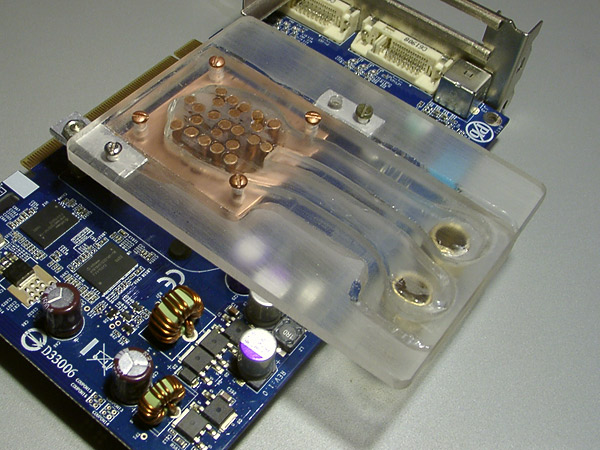

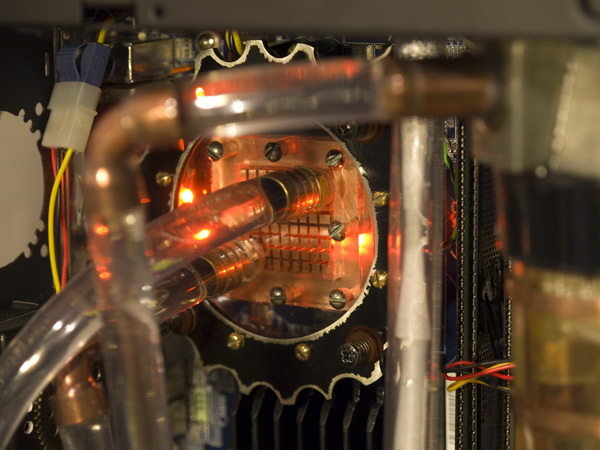

(В процессе некоторые детали могут изменяться...)Почти доделал водоблок; (под названием "МЕДВЕД" ) Осталось только резьбу нарезать (прокладки пока сохнут).
Подсветка оранжевая, но диоды можно с легкостью менять потом. (если в этом будет необходимость)
Нашел гаечки для окна подходящие;

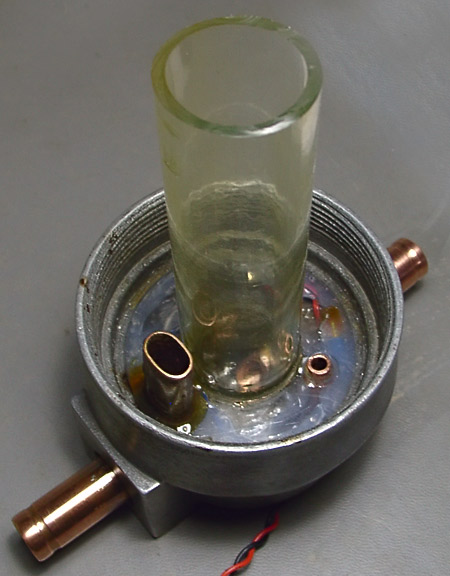

Почти довел резервуар до ума, пробовал омеднить неполучилось, там вообще какой-то непонятный сплав так-как все другие, над которыми я эксперементировал удачно покрылись медью. Решил отделить алюминий от системы, как советовал oleg235

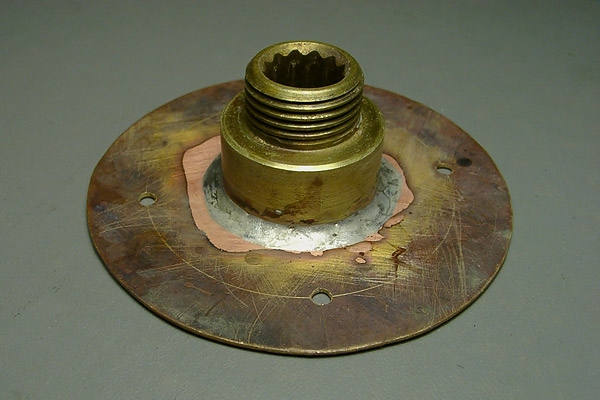

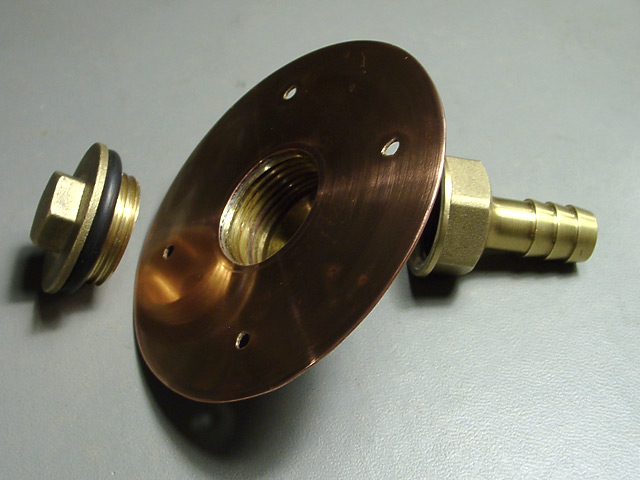

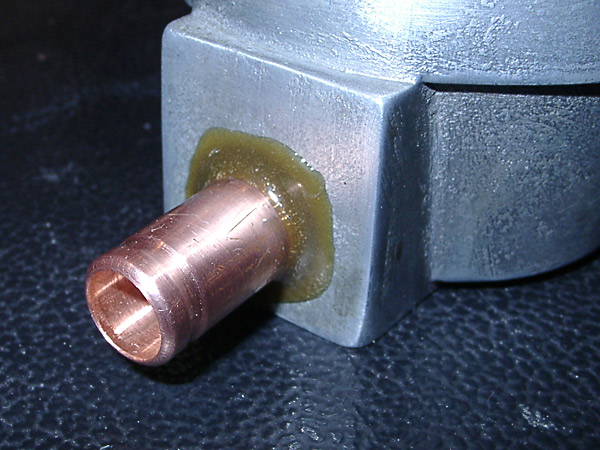

Штуцера пришлось делать самодельные и один из штуцеров спаивать с входной трубкой,
Перепаивать пришлось несколько раз и трубку немного сплющить.
Маленькая трубка служит "отверстием для пузырей"
Далее сделал подсветку и залил все проводки силиконом, так-же залил для прочности шев штуцера и трубки эпоксидкой, (но увлекшись забыл его сфотографировать), вниз посадил круглешек из плекса (тоже на эпоксидку).
Плотно вставил кусок шланга во внутрь предварительно промазав его эпоксидкой и для герметичности залил все шели.

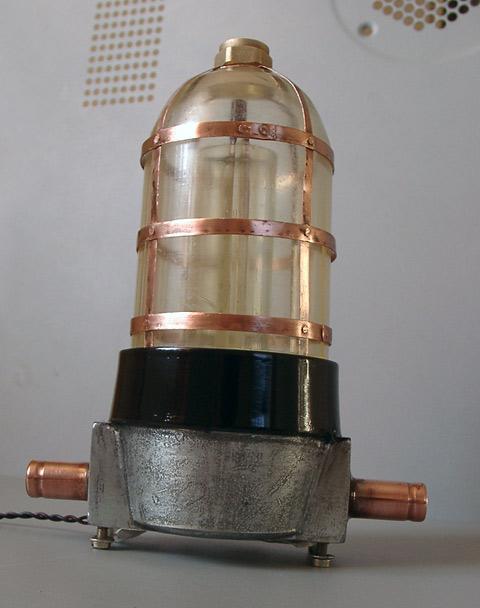

Резервуар готов, осталось только решетку сделать.
Sonic-Chainik:
Gur_man, Мега-зачот!
Спасибо.
Сразу не смог ответить, так-как был без инета, впрочем тут уже все ответили… Заливка будет осуществляться через тройник.
:
если мне все представляется правильно, то кусок шланга это шлангище
Да, "маленький" кусочек шланга, всего около трех см в диаметре

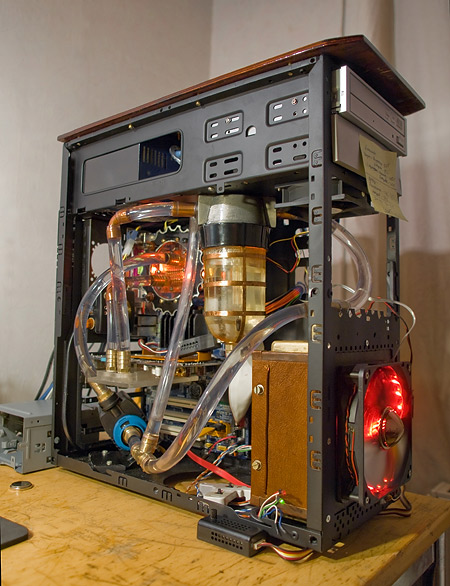

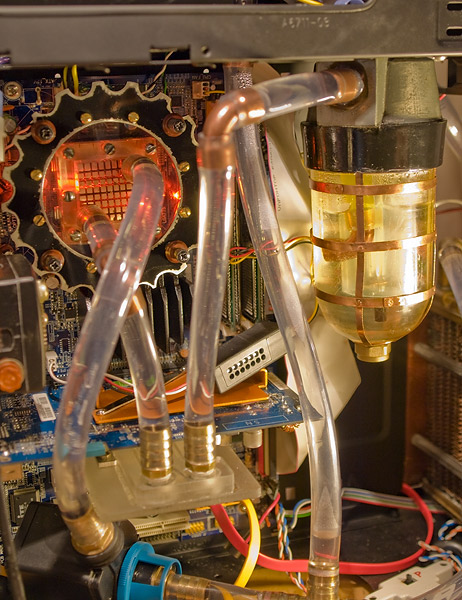

Фотка целиком:

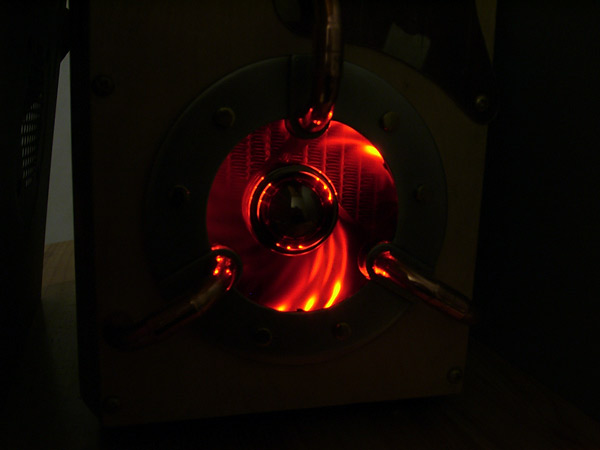

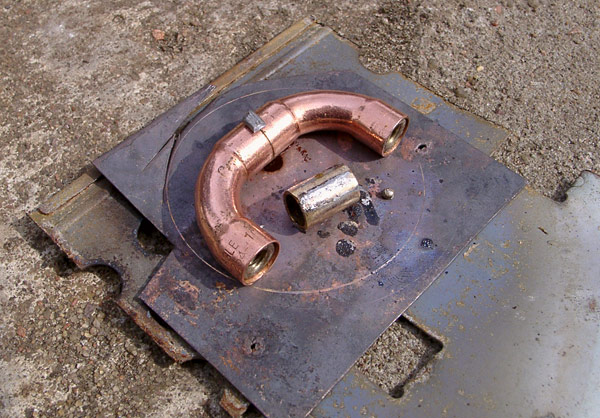

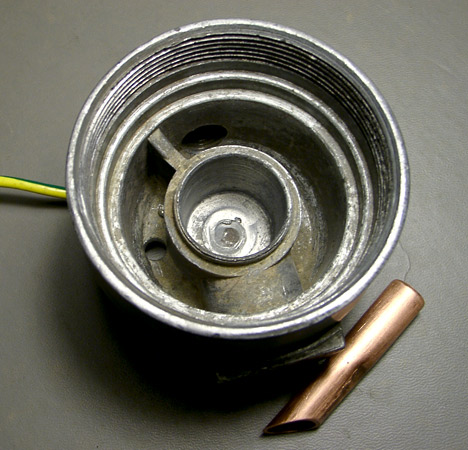

Немного поколдовал над блоухолом.Достал какую то алюминиевую крышку (от чего не знаю) и вырезал середину;
Далее снятие краски и попытка омеднения;
Вскоре выяснилось что не совсем удачная
И вот теперь незнаю, покрасить его черной матовой краской, или оставить так…

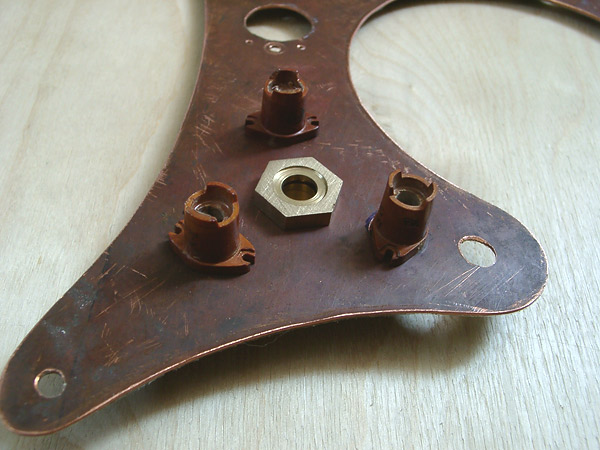

Потом в "дырки" будут установлены три медные трубки, которые и будут удерживать блоухол, на растоянии примерно около одного — полутара сантиметра от передней стенки… (болтики изнутри подкорочу, ну и естественно приведу это все в нормальный вид )Наконец то руки дошли до самого корпуса!
Так как в корпусе изначально была крышка полностью надевавшаяся на каркас с трех сторон, пришлось делать отдельные крепления, потому как крышка и стенки теперь будут сниматься по отдельности, крышка будет крепиться десятью болтами а боковые стенки по восемь болтиков на сторону.
И так сами крепления;
В нижней и средней частях изготовлены из алюминиевого уголка толщиной 3мм
Верхняя часть из какой то алюминиевой полоски размерами примерно 3-4 на 10мм

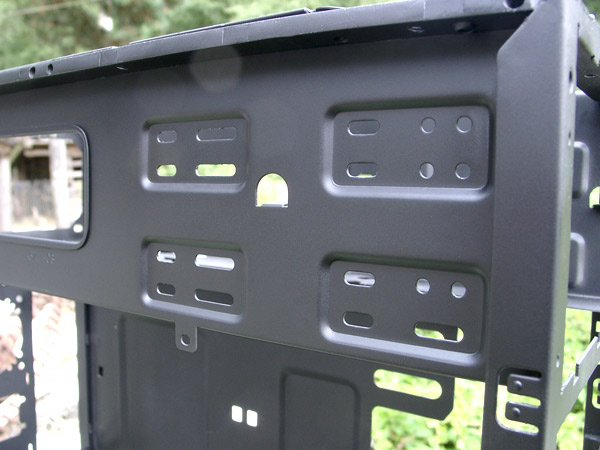

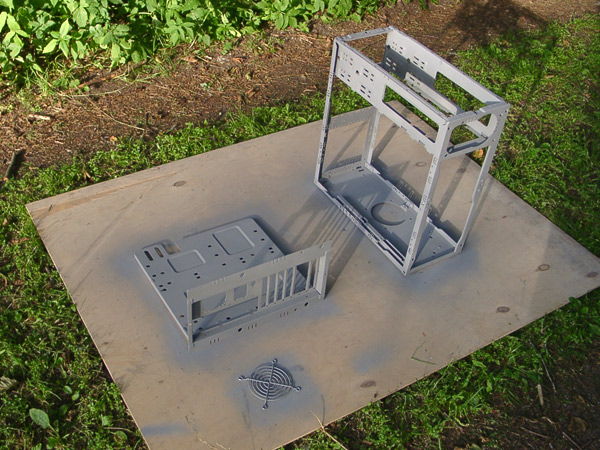

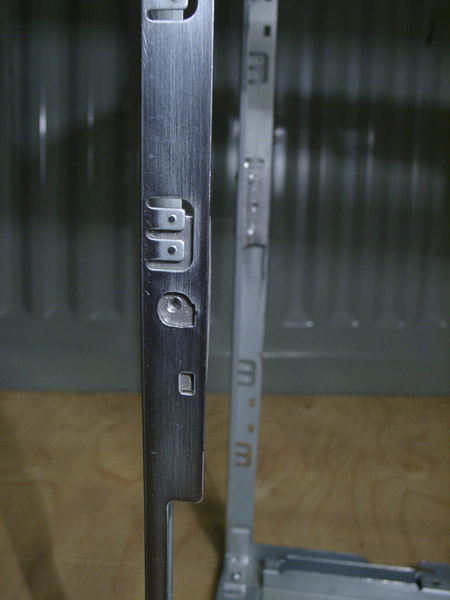

Раму пришлось "раздеть до гола" перед покраской ну и зачитить как следует…

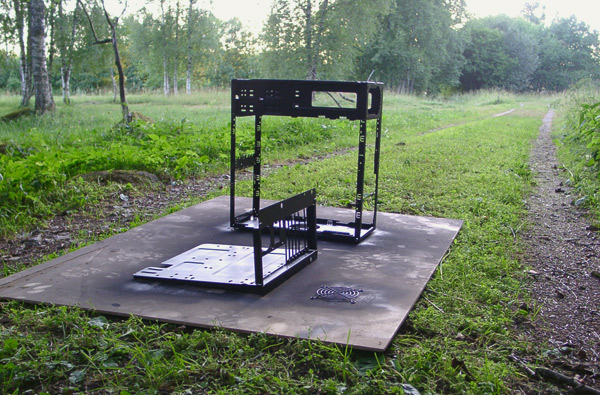

Красил черной матовой краской из балончика.

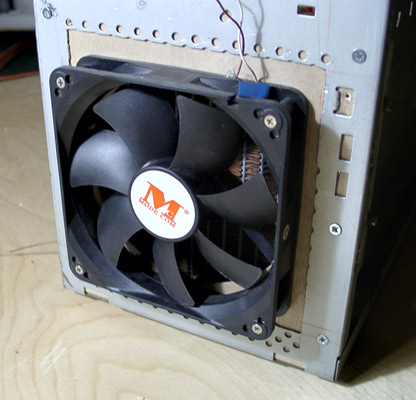

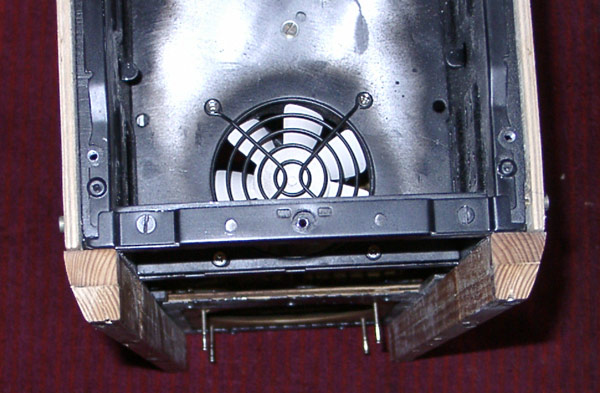

Вентилятор на хард захотелось белого цвета. (хоть его там и не видно будет)
За одно и заднюю часть блоухола покрасил (что-бы свет от вентилятора не отражал куда не надо...)
Долго думал какие выключатели выбрать, приглянулись тот что справо (сделаю из него старт) и тот что второй слево (рестарт соответственно),
они и по структуре больше к заводским подходят и не торчат наружу…
Фото самих стенок выложу немного позже, Сейчас думаю над передней стенкой и размещением на ней приборов…
(чуть не забыл, в креплениях нарежу резьбу, просто лень было тащиться в город из-за одного метчика )koHcTpykTop, я сначало делал по такой схеме; (способ №3)
Потом поместил в ванночку с раствором и вместо щетки присоединил проволоку (что-бы не касалась поверхности)Всем привет! Наконец то за прошедший месяц у меня появилось три свободных дня, часть которых я провел вгараже…
И так;
При попытке собрать ватер, прокладку сожрало силиконом, что соответствено привело к не очень приятным результатам, иглы уперлись в крышку после чего она пошла трещинами…
в свое время ватер был немного доработан (снизил гдс спиливанием иглы перекрывавшей часть штуцера)
после чего была изготовлена новая крышка и чуть-чуть подпилены иглы (около миллиметра снял)
А за одно и новую прижималку сделал; (идея не моя )

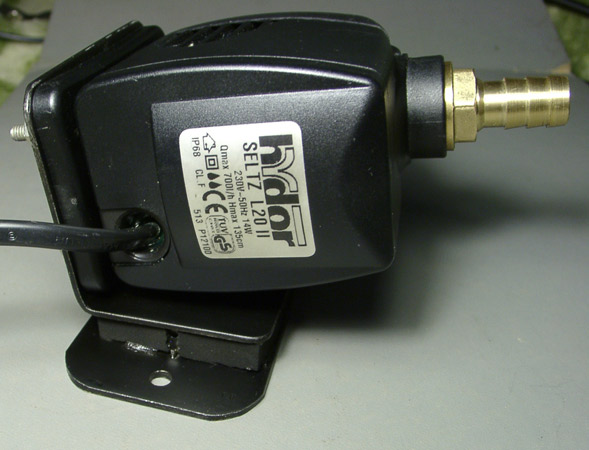

Теперь помпа;

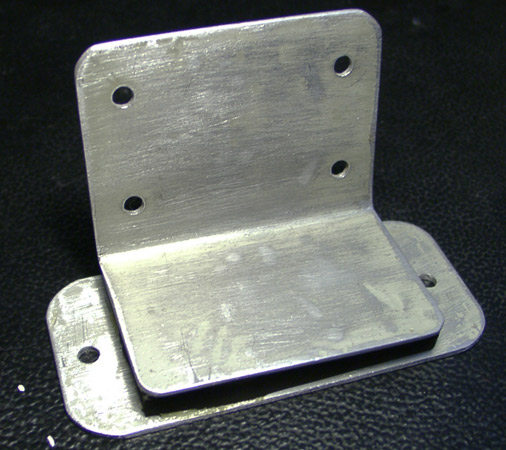

Из-за ее размеров вертикально было неудобно устанавливать, поэтому пришлось сделать крепежку;

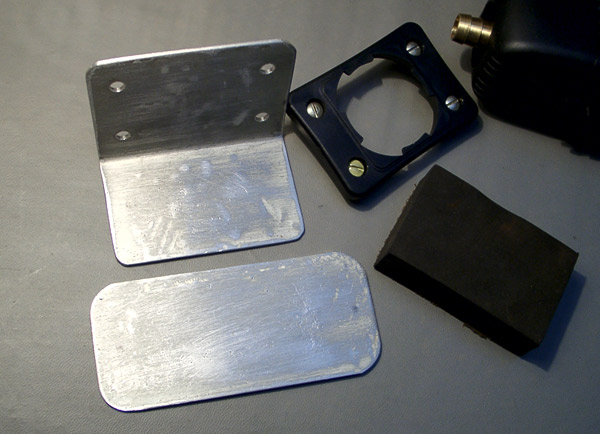

Для гашения вибрации между пластинами приклеил какой-то пенистый материал…

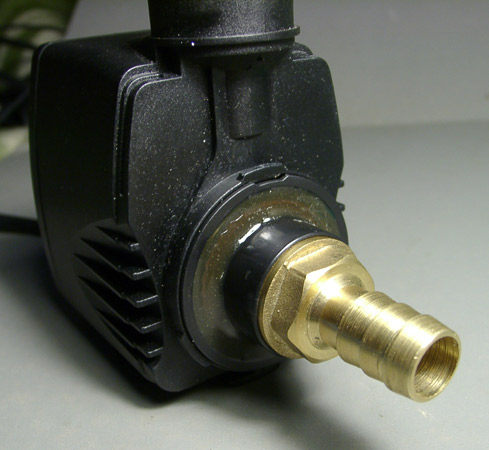

Помпу тоже немного подмоддил,
Устанавливается она теперь только в разобраном состоянии, впрочем это не помеха, думаю мне ее долго не придется снимать.

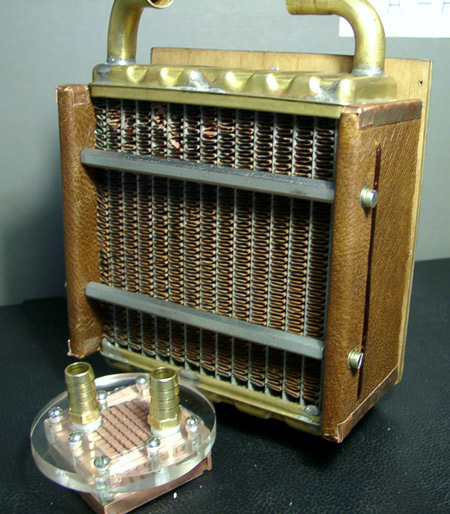

Доделал коробку радиатора, правда на заднюю сторону нехватило кожи, хотя это не столь важно, так-как ее почти никогда не будет видно…
Так-же продолжил работу над корпусом;
Как и на эскизе, морда будет идти под скос;

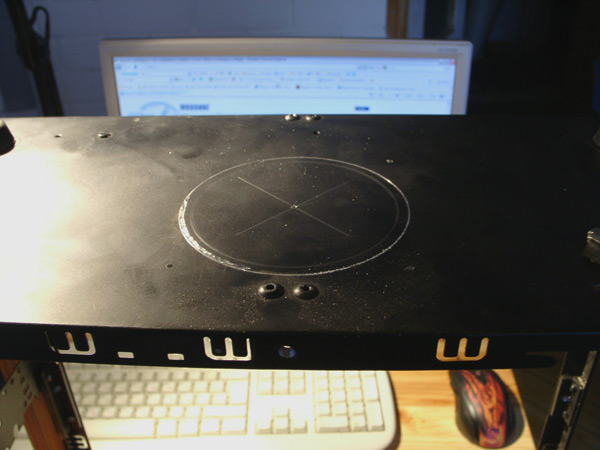

Окно решил сделать круглое.
Пока все.Народ, помогите!
Хотелось бы узнать мнения на счет цвета и подсветки воды, а собственно, будет ли сочитаться стимпанк с кислотно оранжевой водой?
Дело в том, что я в резервуар снизу (где гайка) собераюсь воткнуть еще один диод от транзисторного ключа с кондером (что бы плавно мигало когда грузится хард) и незнаю, толи поставить ультрафиолетовый диод, толи оставить воду как есть а диод какой нибудь оранжевый…
И еще вопрос по поводу вольтметра, индикатор будет стоять такой; http://perf.modder.ru/galleries.php?action=galleryview&gallery_id=1969
Как думаете, будет ли его стандартный черный корпус портить внешний вид мода или его лучше всетаки переделать?

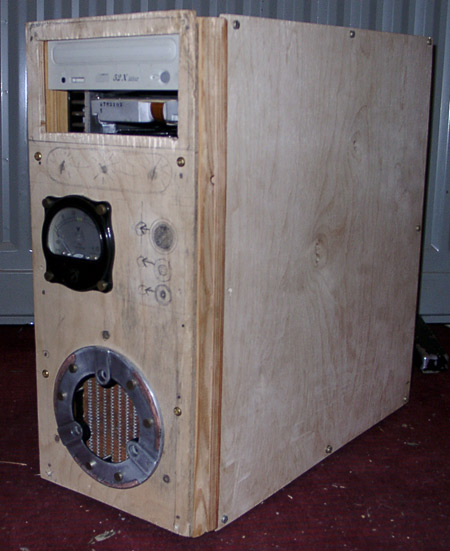

Морда на примерке (сильно не пинайте этот кусок фанеры потом заменю!)
Doberman, шланги будут прозрачные (красных так и не нашел) а жидкость кислотного цвета, УФ лампы не будет, подсвечу только резервуар и водоблок.Омеднять я научился только метал, с другими материалами какая то другая технология.
По поводу переделки вольтметра, я думаю что его наверное и переделывать то не придется, его просто можно закрепить с другой стороны фанеры а сверху закрыть медной жестью (с окошком на шкалу), но незнаю стоит-ли…

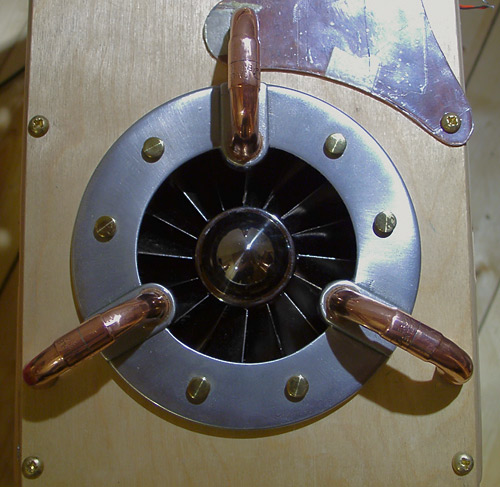

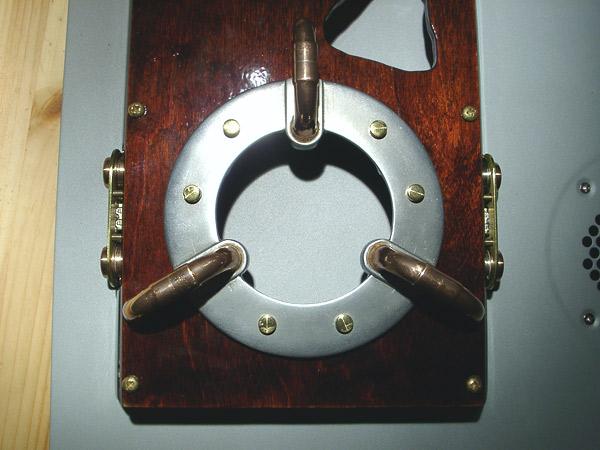

(ЗЫ. извиняюсь за качество фотки)Продолжу с недоделанного блоухола;

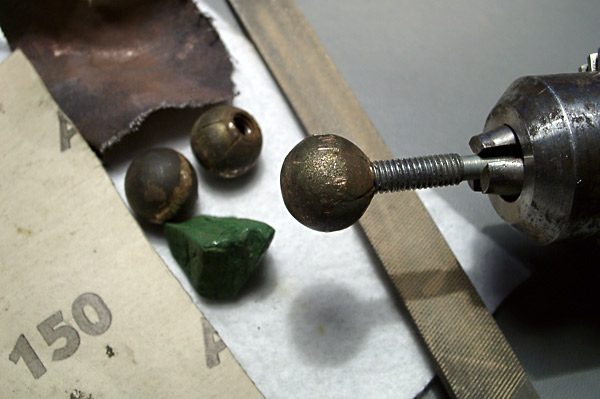

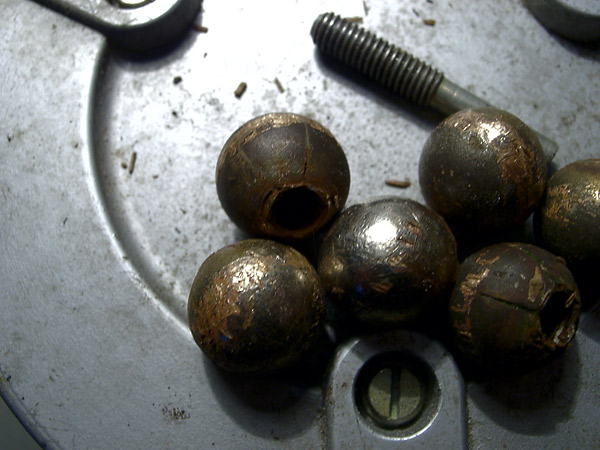

Закругляем гайки,
приступаем к сборке "декоративно-несущих" деталей
И аккуратно все паяем.

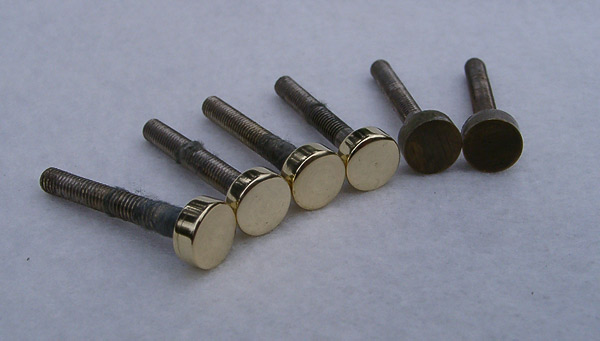

Зачищаем и полируем болтики (той-же дрелью).
Закручиваем, лишнее обрезаем и для надежности заливаем эпоксидкой, далее лакировка и блоухол готов.
Прислушаясь к совету oleg235 (по поводу фанеры) я решил пожертвовать охлаждением харда и установил его на уголки (там и так хорошо продуваться будет);
(на "подушках")

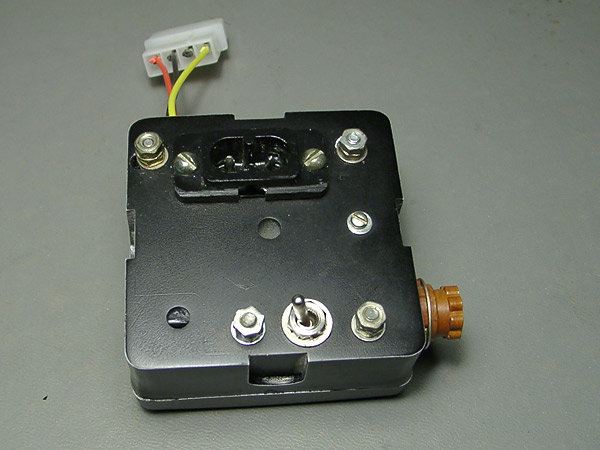

Собрал релешку для помпы;
На места пайки и крепежные болты был нанесен диэлектрик, так-же провода зафиксированы клеем.
Паралельно был воткнут тумблер, для того что-бы можно было включать помпу при отсутствии напряжения 12V на катушке.
Так-же к схеме добавил индикатор высокого напряжения и предохранитель, на всякий… 220 всетаки Между делом, искал болтики подходящие для окна, не нашел, пришлось делать самому;

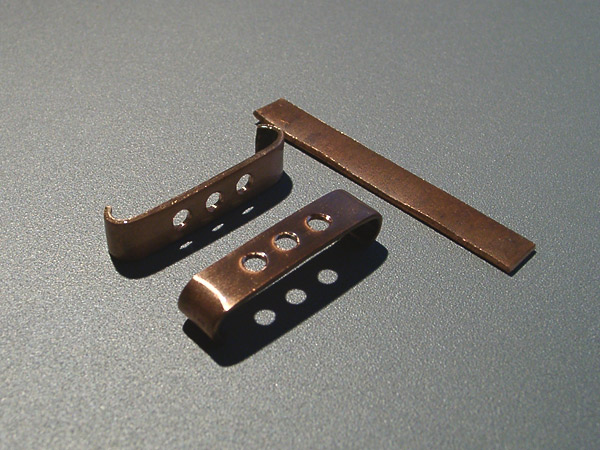

Берем медный прут, режим на кусочки, сплющиваем концы и загибаем

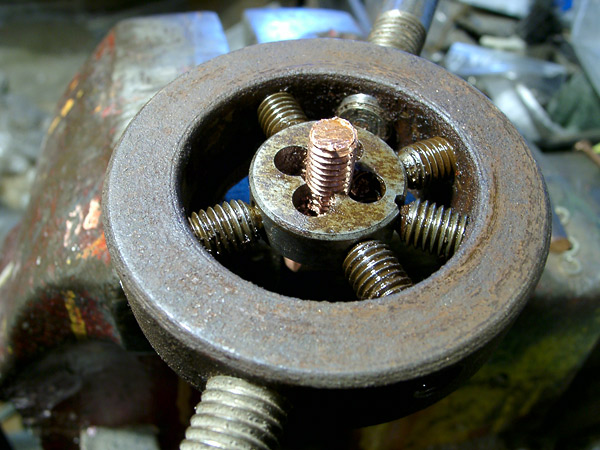

Нарезаем резьбу,
Потом может быть резьбу подкорочу, барашки тоже подлежат обработке.Вообщем..., как я уже и говорил, вольтметр подлежит замене, а точнее переделаю тот что есть.

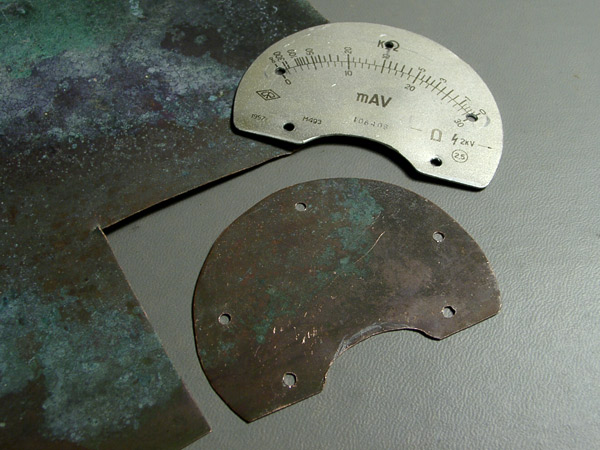

Вырезаю заного шкалу;
Э..., наверное ее я потом вырежу заного… А пока;

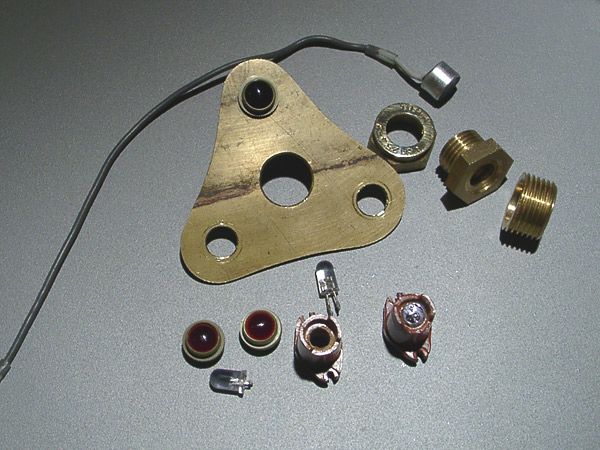

Нашел такой вот убитый "агрегат", диоды 5мм для представления о размере, (который после замера диаметра оказался 27мм).
Разбераем, чистим, лишнее убираеми т.д
Шкалу решил сделать немного похожую на тот, что я выкладывал;
По этой картинке, думаю вы догадаетесь как все будет выглядеть
Далее, подготавливаем все детали для сборки "мини вольтметра".
За тем, начинаем химичить с оптоволокном, продеваем в каждое отверстие по три волоска…
И сверху еще колечки, сделаные из фреоновой трубки…
Увлекшись процессом забыл сфотографировать дальнейшие действия…
Впрочем как приклеел и обрезал лишнее оптоволокно думаю будет понятно.
Первый раз шкалу запорол, пришлось все переклеевать заного!
После двух неудачных попыток приклеить корпус вольтметра к шестеренке решил все это дело припаять;
Чуть не забыл установить за шкалой янтарный светодиод (для подсветки)

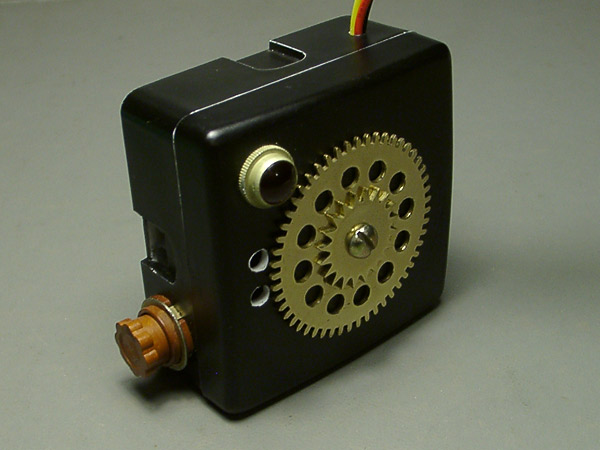

Минивольтметр готов.
Далее займусь основным "измерителем загрузки харда"… Всем
О я смотрю что меня из минуса вывели! прикольно, спасибо
ПеЛьМеШкА, уже не раз обсуждали (в этой теме), радиатор можно найти практически на любой автосвалке, да и в магазе авто запчастей тоже можно заказать, кстати видел недавно радики раз в 5 лучше этого и компактнее…
Продолжаю;
Вырезал новую шкалу, чуть прочнее прежней, а то слишком гнулась…

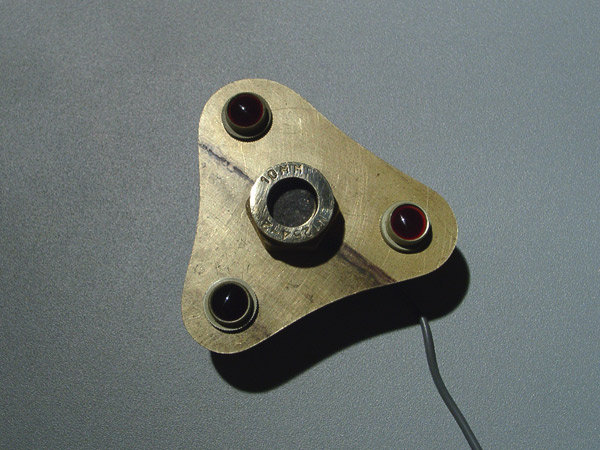

С обратной стороны приклеил кусок текстолита и диоды 4/4мм, тоже янтарные, и соединил их паралельно.

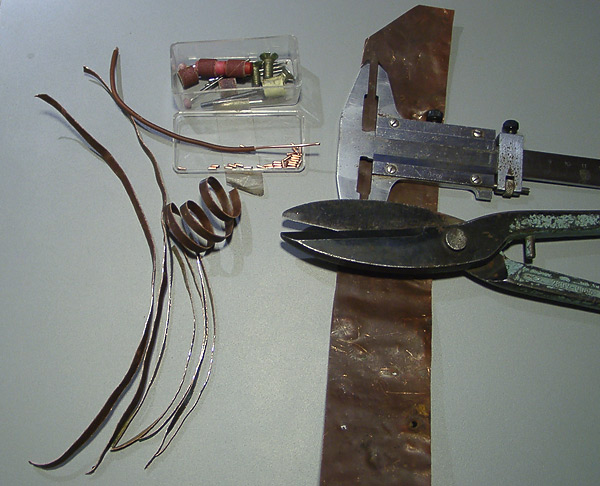

Далее, напилил круглешков…
И превратился во властелина колец!
Сделал пробники, правда из медной трубки;
Залил советской эпоксидкой, пока сохнет… Высохла эпоксидка, получилось не очень… сильно просвечиваются, видно только вблизи…
Потом решу эту проблему.
А пока, сделал электро изоляцию (что-то типо текстолита);
Подсветку;
И внешний корпус… Рядом лежит кусок еще одного агрегата (для примерки)
...6droll6, на рабочей неделе было никак… Да и модом в это время заниматься не удается.
Продолжаю;
Я назвал его паучком
Проводки подправил…

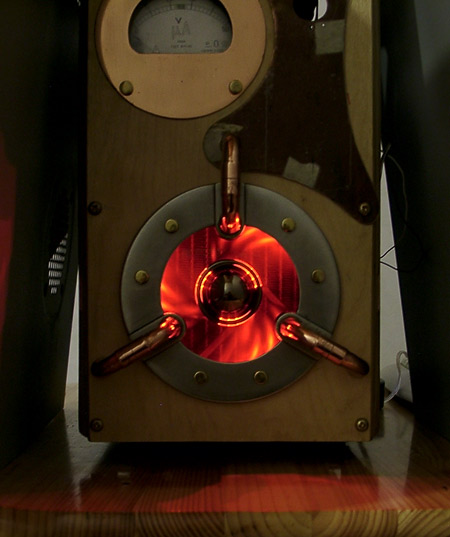

В сборе (днем),

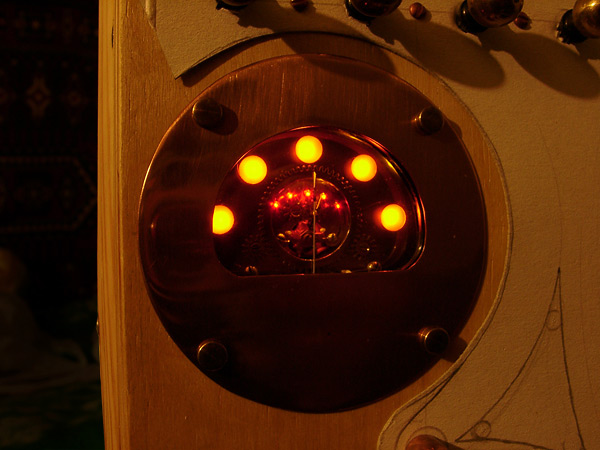

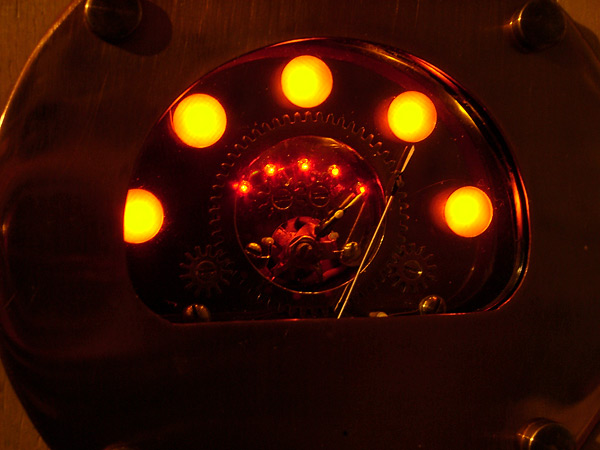

И вечером...;
П.С. (Вольтметр еще не готов)В промежутках успел еще доделать горловину;
Пока все, мод теперь чуток пойдет по медленней, надо до каникул хорошо полугодие закончить, иначе степухи будет не видать. По мелочам;

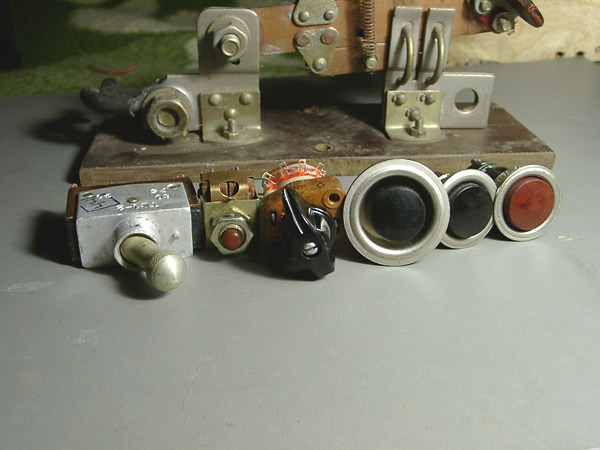

Изрядно поиздевался над кнопками…
Правда теперь даже незнаю какую лучше использовать…
Так-же выпилил часть решетки (для "вентиляции" харда) и наконец-то купил нормальные гнезда для наушников и микрофона;
… Продолжил работу над решеткой, (болтики закруглил...)
Вырезал часть будущей морды;
Затем прорезал "окно" для сидирума и принялся рассверливать решетку,
После, доделал ручки для реобаса;
Пока так;…
Ура! я сессию успешно сдал! На выходных не много поковырялся, думал чем бы заполнить "пустоты" на передней стенке…
Подходящий материал я естественно пока не достал, так что делаю пока из того, что есть.

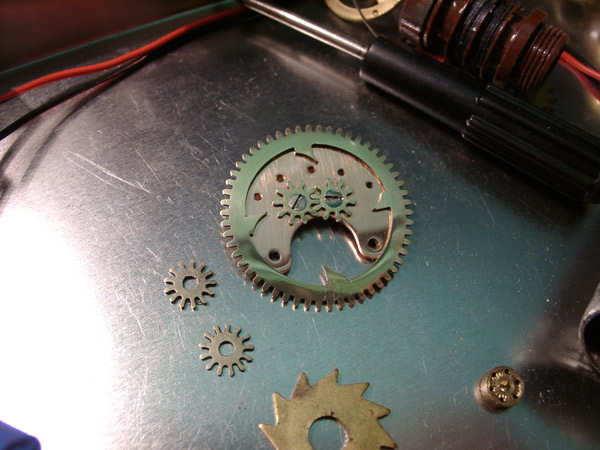

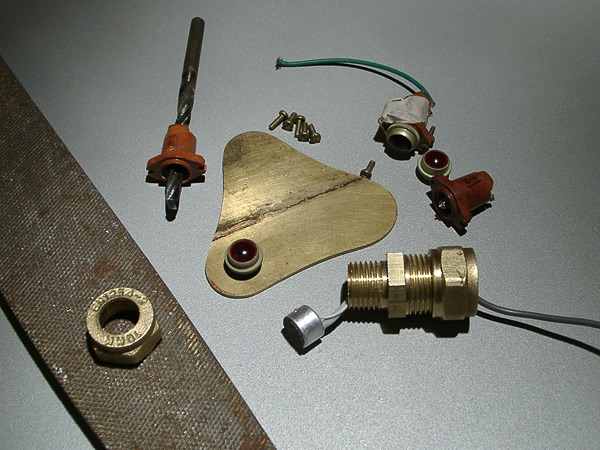

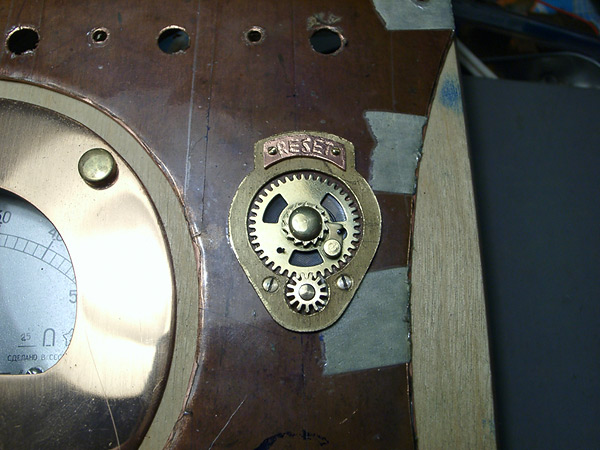

Нашел интересной формы шестеренку, захотелось ее сразу-же приспособить куда-нибудь;
И будет это, кнопкой перезагрузки…

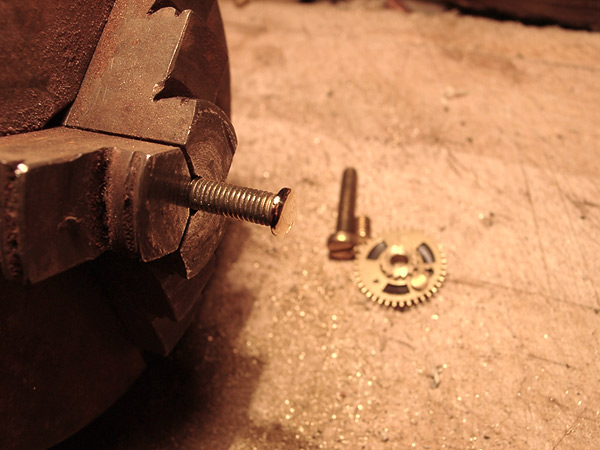

Саму кнопку делаем из болтика на М5;
Над самим механизмом пока ломаю голову, есть 3 варианта, буду пробовать…
Гравировка малость кривовата, потом подправлю, может быть;
...
tarator:
Шрифты возможно пригодится
Однозначно, спасибо
Dorosh, залью обязательно, только по позже.

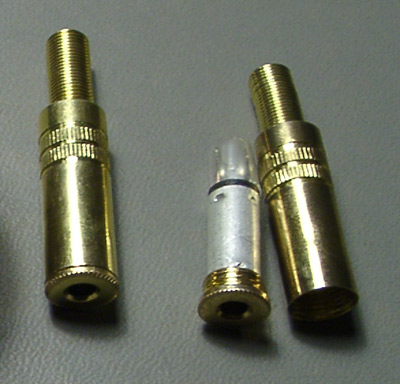

Возник у меня такой вопрос; никто не знает, на гнездах для наушников и микрофона, корпуса металлические, к ним (корпусам) подсоединяется один из проводков, как я понимаю, это масса, или как там ее?
И ничего не будет, если эта "масса" наушников и "масса" микрофона будут соединены друг с другом, ведь пластина куда крепятся эти гнезда тоже металлическая…
ЫЫЫ! посылка пришла!Только гляньте на эту пальцемолку! Думаю должно подойти…
Пока не ставлю, так-как морда еще не готова, да и сам вентиль надо-бы подмоддить (стоковая синяя подсветка просто :puke: )
DrewID, спасибо.
Что-же, займемся механизмом кнопки;
Стержень немного подтачиваем и одеваем в термоусадку (чтобы не скрипело)
Далее устанавливаем регулировочный болтик;
Из кусочка плекса и останков лазерной указки, собираем такую вот деталь;
Еще парочка деталей…
Кнопка в сборе (осталось только проводки припаять);
Последнее фото к сожалению не получилось.
Пока все, отправляюсь на поиски латуни… Продолжаю;

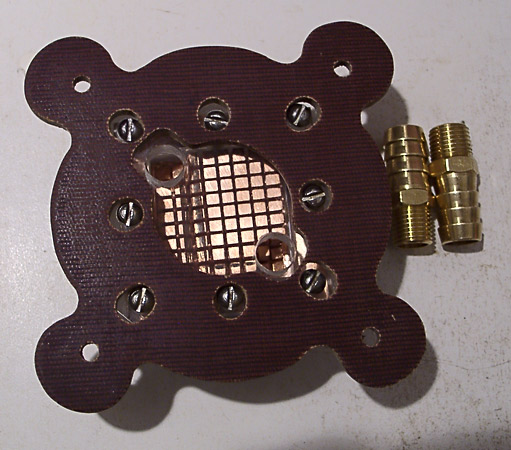

Ватер; Насверлил дырок и установил крепежные болты;

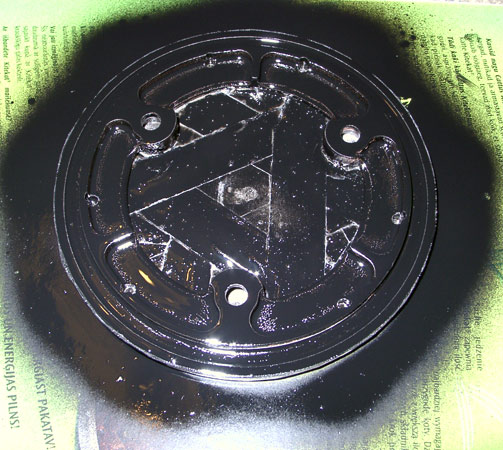

Далее, нанес на пластинку слой матовой краски;
Спецэффекты…
После, покрыл лаком в два слоя; (Потом прикуплю и поставлю латунные болтики, вместо тех, что на первой фотке...)
Теперь разбираюсь с резервуаром…
Под руку попался старый термометр (какраз для воды)
Несовсем прозрачно, но видно.

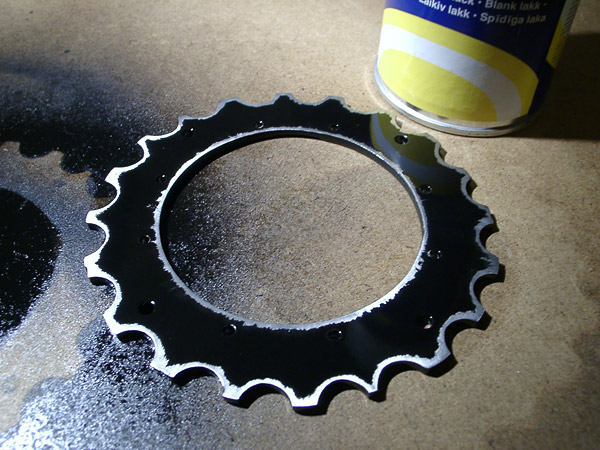

Переделываем решетку;
И сново лаком…
Далее покрываем по той-же системе что и прижимную пластину (черная матовая краска + лак)
(Еще одна деталь готова :)
… Всем спасибо.
Filimon, (пара (тоесть стима) на всех хватит )

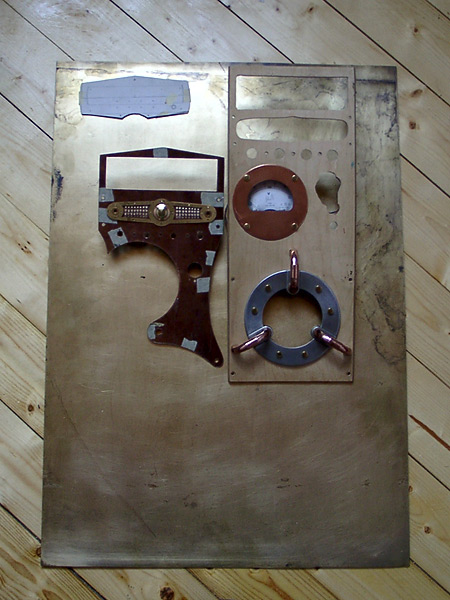

И так, я раздобыл материал, можно потихоньку моддить…
Как я уже и говорил, "турбин" меня не очень порадовал…
Пересаживаем лопасти на другую рамку и движок, (заодно и провод на новом моторчике поменяем)…
Раздобыл удобную светодиодную ленту;
Установил все это дело на место (на заднем плане некое подобие "стробблока", еще не доделанного (настроить немного нужно...));
Проверка обновленной турбины;
(Если приглядеться, то можно заметить, как я по своей невнимательности прикрутил блоухол верх ногами )
...ai_, Sonic-Chainik,
Кстати, обмолвился про материал, а фотку забыл залить, на неделе буду кромсать этот маленький кусочек латуни
Apofigen, Возможности моддить сейчас практически нет. Единственно что успел сделать с прошлого обновления, так это прорезать дырку в дне корпуса (термофобия...) и "индикатор" (не до конца правда..).
Впрочем, сейчас я их и выложу;
(внизу видно переделанное крепление для помпы, вариант на клею отклеился. )
Сейчас в основном работаю над электроникой (а также ищу куда её запихнуть, места то совсем не осталось…) и продумываю как бы мне сделать лоток сидирума…
И напоследок;
Уря! Отпуск! Я дома, и я снова моддю!
varenii, последнее время не редко встречаются предохранители в стимпанке, за идею спасибо, применю, но в следующем проекте.
В этом будут старые стимпанк транзисторы!
А пока;

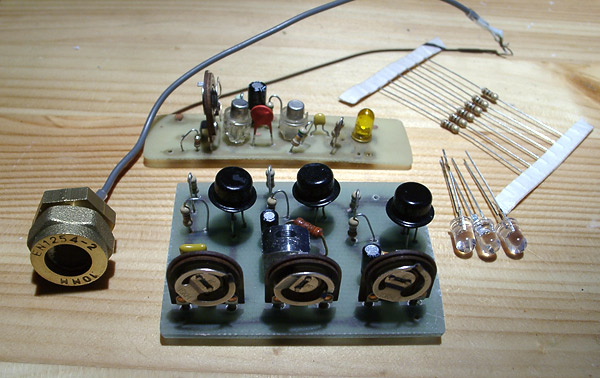

Собрал схему индикатора POWER LED (срабатывает в основном под сабб...)
Видео прилагается; www.youtube.com/watch?v=Cf1Yyw09n34
(За качество извиняюсь, снимал на вебку, а еще ютуба весь звук сожрала… )С покраской разобрался;
Лакировка заняла достаточно много времени, 6 слоев, каждый сох от полутора суток, до трех дней…
Также пришлось перекрасить раму, так как та краска вся облезла…
Особо не парился, пол литра ацетона, и краски будто небыло…
Затем грунтовка;
ЫЫЫыыы…
Покраска…
Легла вроде не плохо :)Кстати о транзисторах, помнит кто таких динозавриков?
Мне больше 217-е понравились; (эти мощнее немного и почти не греются..)
Аккуратно их зачищаем и покрываем лаком…
Еще сохнут.

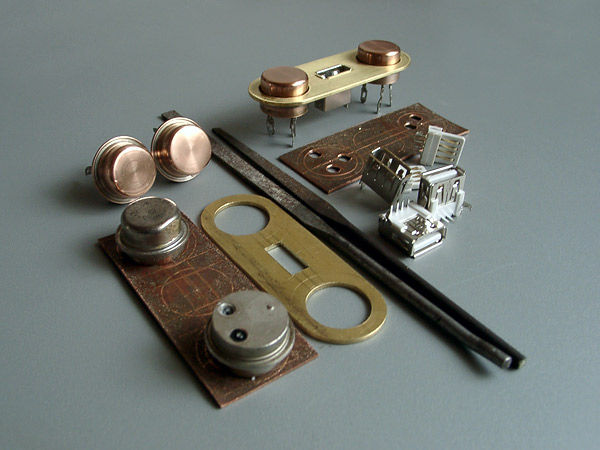

Остальное позже.Немного продолжил издеваться над транзисторами…
Опять лак… Надо прикупить противогаз.

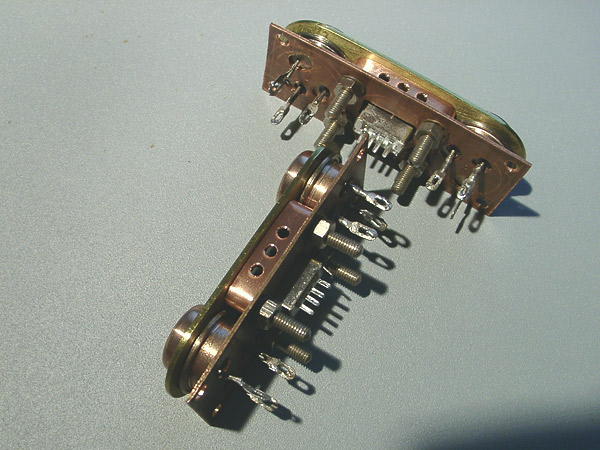

Пробная сборка.

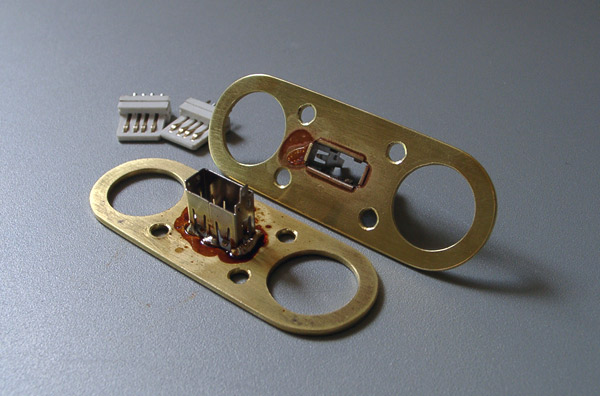

Получилось usb гнездышко
Транзисторы несут не только декоративную функцию, они будут выступать в роли регуляторов напряжения (кто помнит, 4 латунных шарика сверху), а сами гнезда служат в качестве теплоотводов.
ПС. гнезда еще не доделаны, не хватает пары деталей.vortchun,
Э…
Почти ничего не сделал за прошедшее время, (работа, спорт...)
Собственно о двух детальках; (которых не хватало)
(этот "лак" испортил весь кайф )

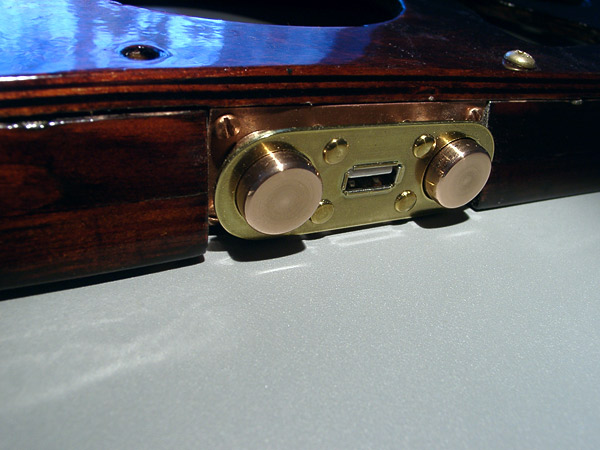

Гнезда готовы.
ЗЫ. Жду заказ, компоненты для электроники и не только...Sour41, Учился, потом работал, а после еще и родственники мешали сильно…
виталий77777, финальные фото вольтметра будут в финале.
oleg235, нет, не в этом моде.
Что же, "обвес" пока подождет, займусь-ка я внутренностями…
Решил что видюха (хоть и не самая новая ) тоже будет охлаждаться водой.
Поэтому был сделан еще один водоблок;
Какая-то медная штуковина, толщиной 8мм, делаем из нее "шашлык"
Далее пара ударов кувалдой, и она стала ровная…
После, первичная обработка;
Вторичная;
Теперь, заготавливаем иглы (медная проволока 4мм диаметр) и рассверливаем подошву водоблока;
Затем лудим иголки и забиваем их (с обратной стороны).
После, ставим водоблок на плиту, потом чистим, снимаем лишнее и основание готово;
Теперь из трех слоев оргстекла 5мм изготавливаем крышку;
(В процессе склеивания слои немного разъехались, впрочем это не важно, все равно видно не будет… )
Первые два зазора между иголками (продольно каналам) закрыл герметиком; (на фото этого не видно)
Продолжение скоро…
З.Ы. Оба водоблока проверены на герметичность давлением из водопровода и горячей водой… Сделал небольшой тройничек, который будет сразу под заливной горловиной;
Соединяться будет с воздушным "клапаном" резервуара;
Также, не забыл и про северный мост;
Устанавливаем все на места;
...Bubloid, я плашку на М4 потерял…
:
И боюсь я, что придётся впрыск переделывать, по твоей подаче воды у тебя пол водоблока практически не работает не тестил на эффективность??
Почему? ведь первые два "ребра" перекрыты, а поток на входе упирается в остальные, вроде бы все должно работать, сегодня проверим.
Да ладно, не такая уж мощная карта, водоблок сделал, потому что кулер не помещался, из-за насоса…
А потом если что, на станке побаловаться можно будет…

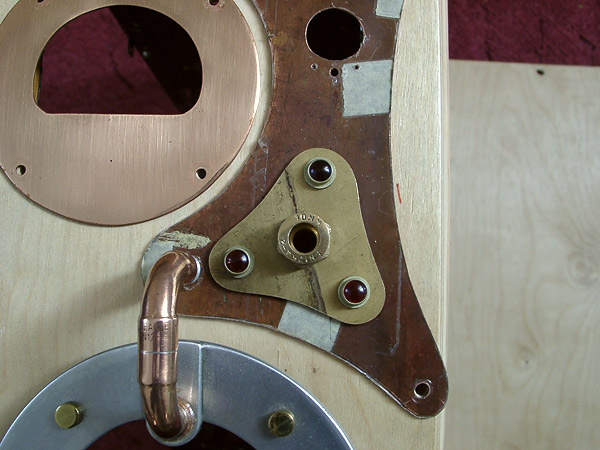

Продолжаю;
Zoom;
Ну и видео; (правда, опять с вебки)
www.youtube.com/watch?v=srcwcx5Ljeg
П.С, все пока “тестовое”, провода и прочие мелочи уберутся.
Рейтинг (голосов):8.50(8)
Личная моддинг коллекция
