Начал новый проект "осколок империи".
Будет в стиле "реактора". Когда доделаю предыдущий — даже не спрашивайте. Дело осталось совсем чуть-чуть, желание перегорело. Скорее всего завершу одновременно оба проекта.

Итак — это не новая идея с клавиатурой под "старину". Но хочу реализовать на более качественном уровне, чем это сделали "первопроходцы". Ибо не понравилось мне их качество, хотя идея хороша.

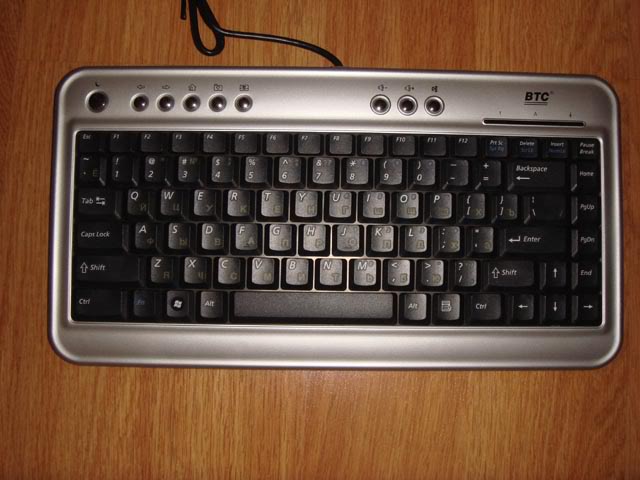

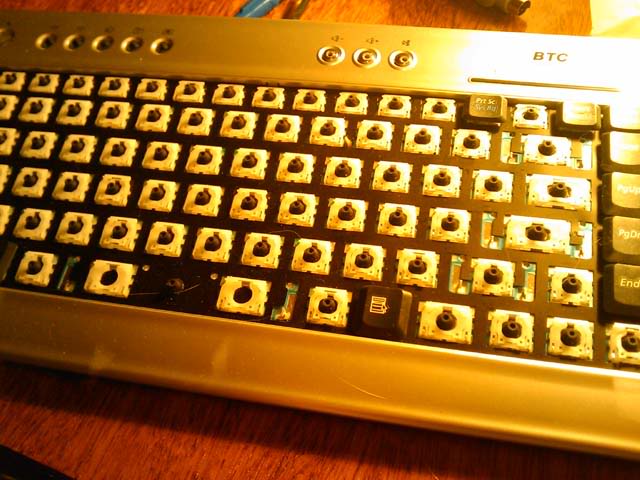

Взял клаву

Самая маленькая из найденных мною, без ненужной для меня панели справа, из которой я кнопки не использую никогда, да и решил её ещё больше подсократить.

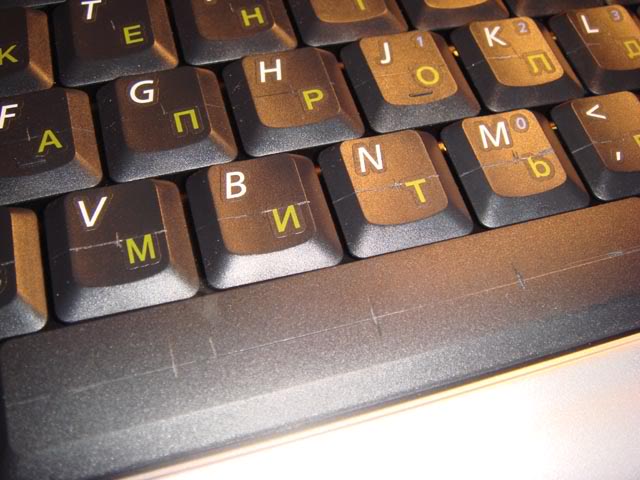

разметка кнопок.

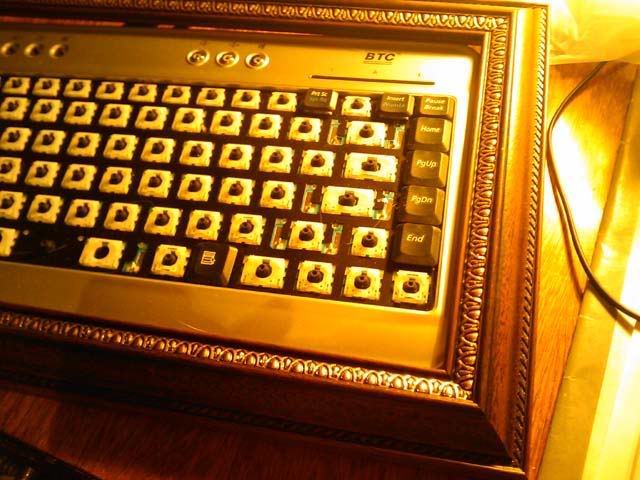

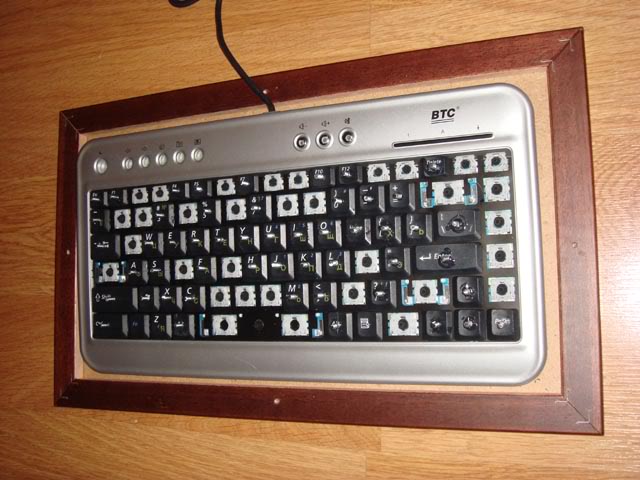

снял кнопки

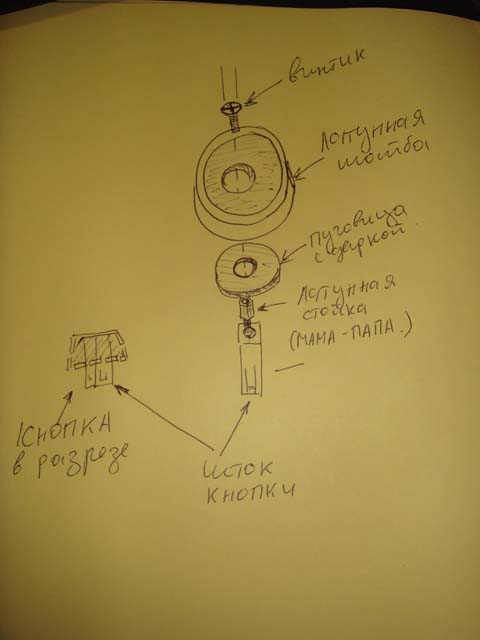

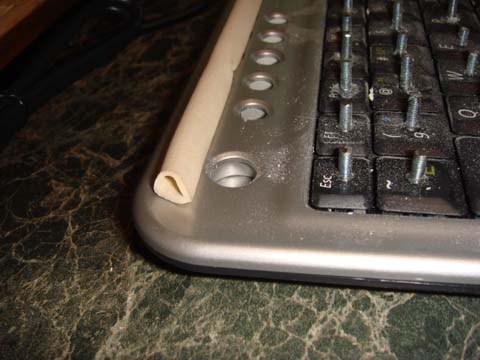

каждую кнопку в месте разметки просверлил и нарезал резьбу под болтик 3 мм.

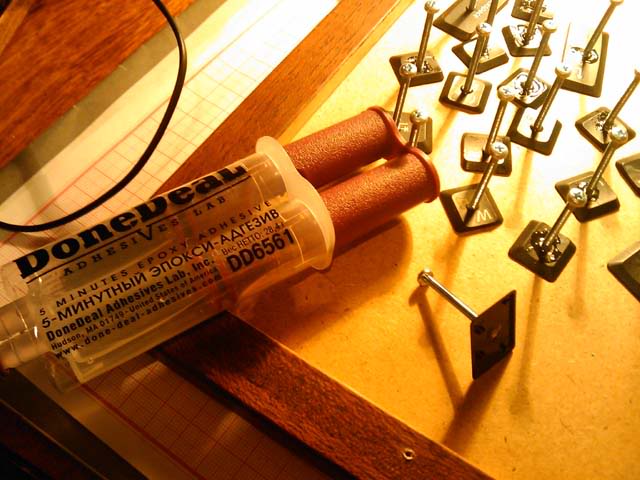

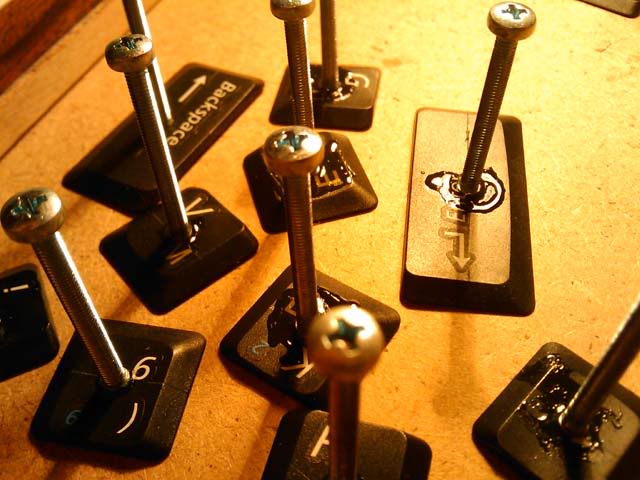

Болтики смазал эпоксидкой и вкрутил, затем изнутри и снаружи опять промазал эпоксидкой

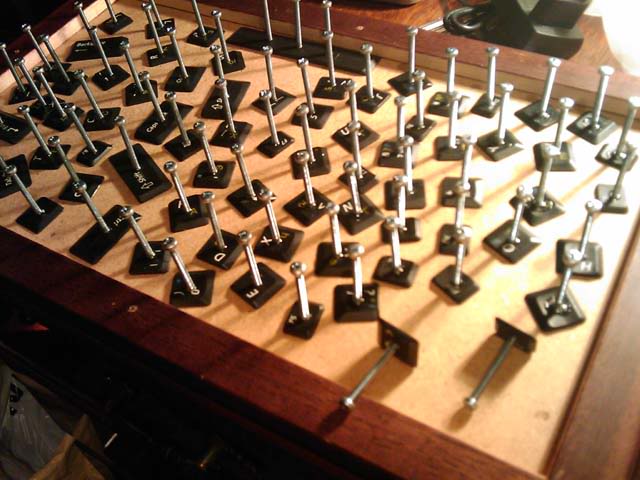

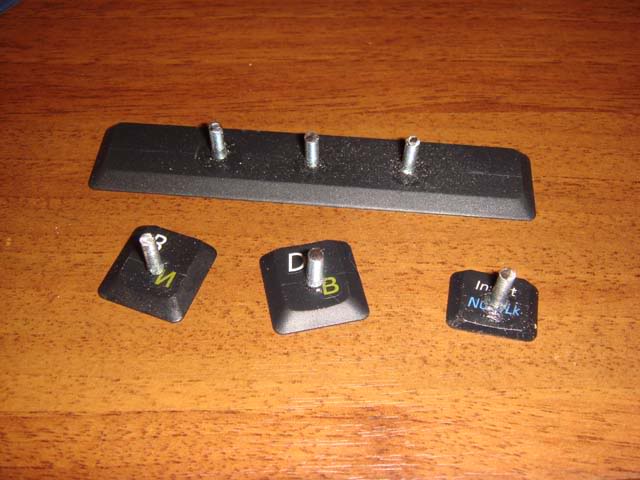

обрезал болтики, получилась шпилька с резьбой, намертво вклееная в кнопку

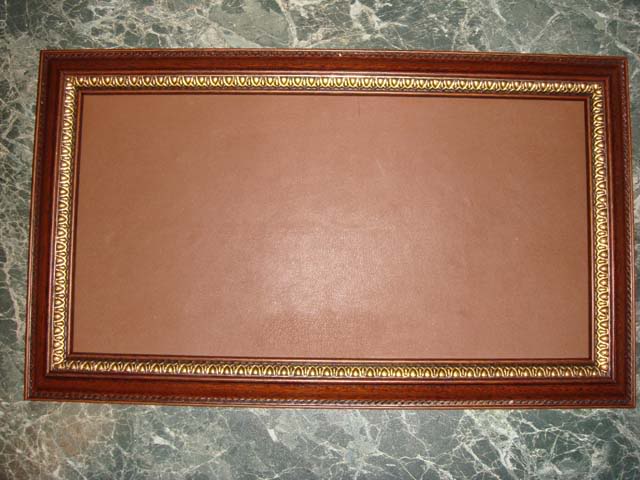

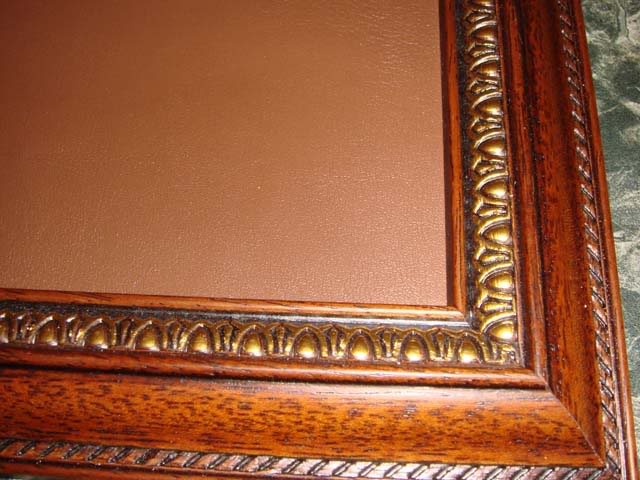

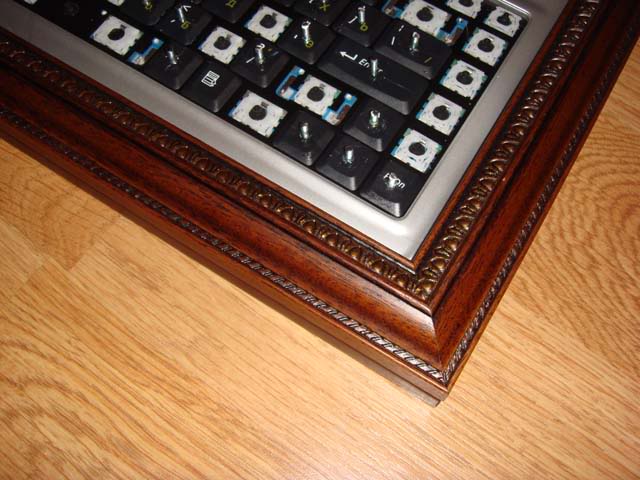

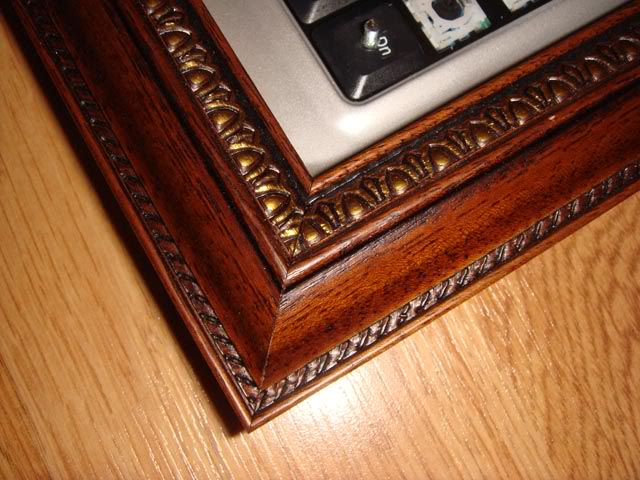

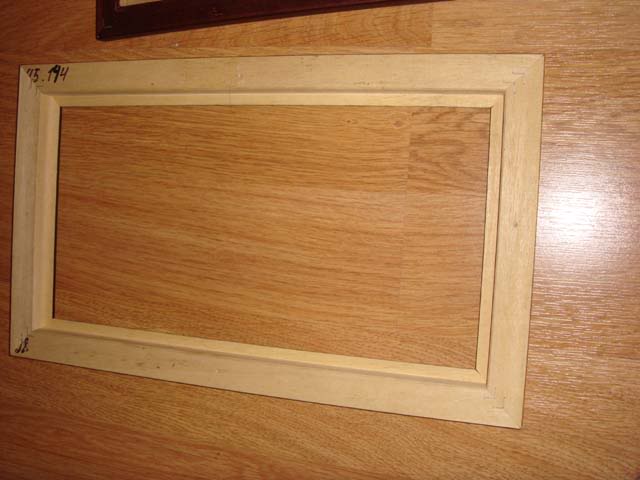

В багетной мастерской сделали 2 рамки (одна с дном), чтобы получилась "шкатулка без верхней части.

В мастерской сначала удивились, но потом врубились и спокойно все сделали.

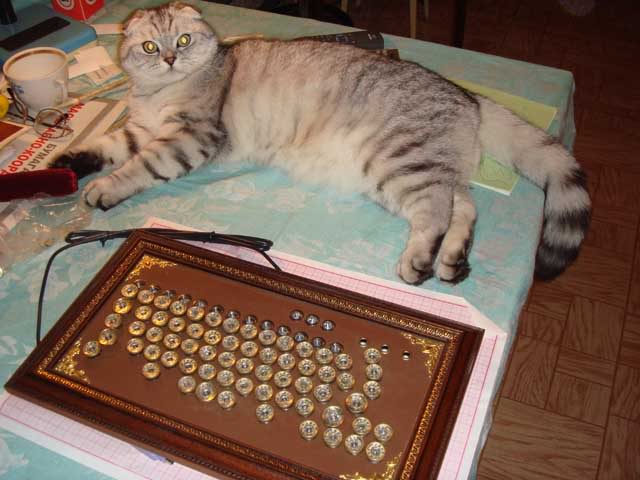

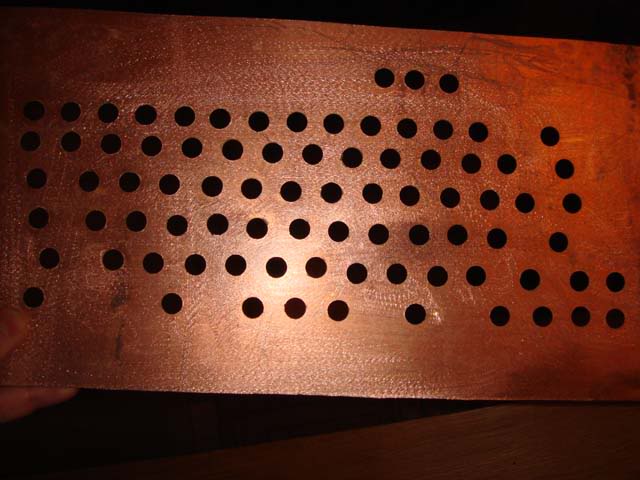

Отсканировал клаву, распечатку приклеил к 2-х стороннему текстолиту, затем вырезал и просверлил

ICE-9, не незабил, лень просто, но обещаю доделать.
Paris Hilton, Очень "интересный" ник у тебя.

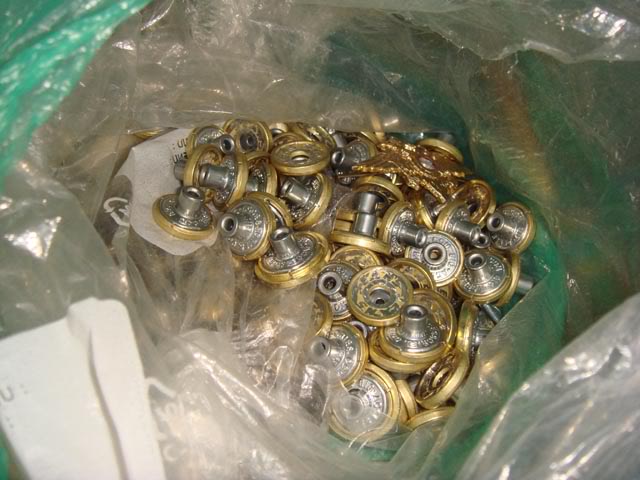

Действительно закупил более 100 "пробивных" латунных кнопок-пуговиц.

Мод собираюсь сделать максимально простым и доступным для повторения другими, поэтому не стал точить на токарном 105 кнопок из латунного прутка. Но с кнопками пришлось повозиться
1. искал нужного диаметра и цвета около месяца.

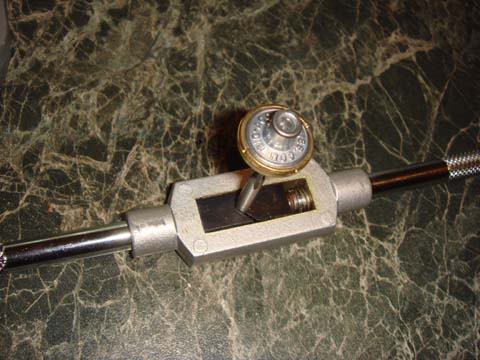

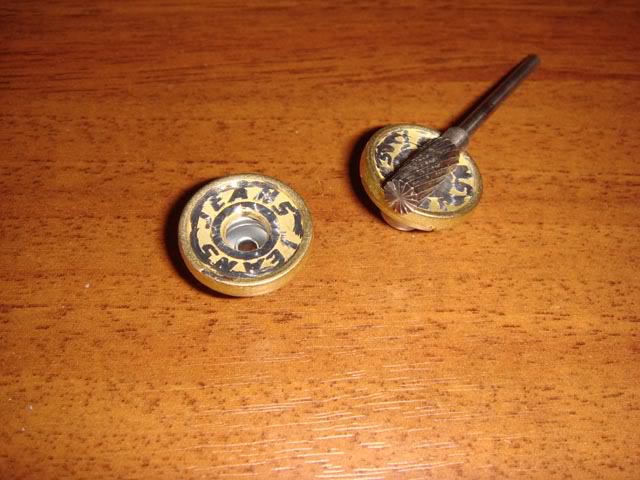

2. срезал торцевой фрезой всю внутреннюю "лабуду", чтобы очистить поле внутри

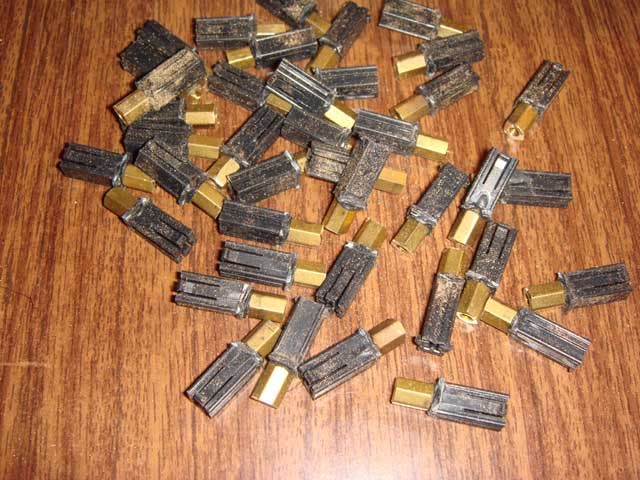

Изнутри нарезал резьбу под 3мм. болт.

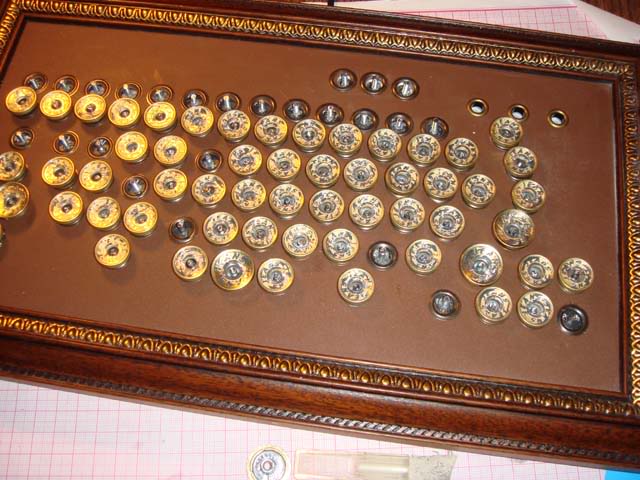

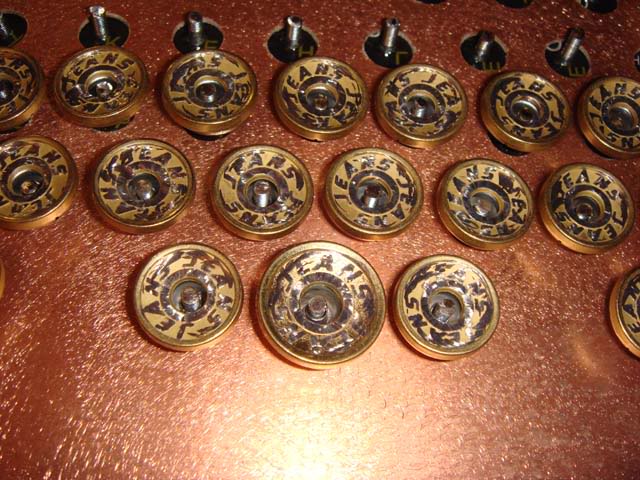

Каждая пуговица свободно наворачивается на шпильку на кнопке.

затем все это буду клепать люверсами, обтянув кожей.Перелопатил несколько тыс. шрифтов, сделал несколько вариантов раскладок на кнопки.

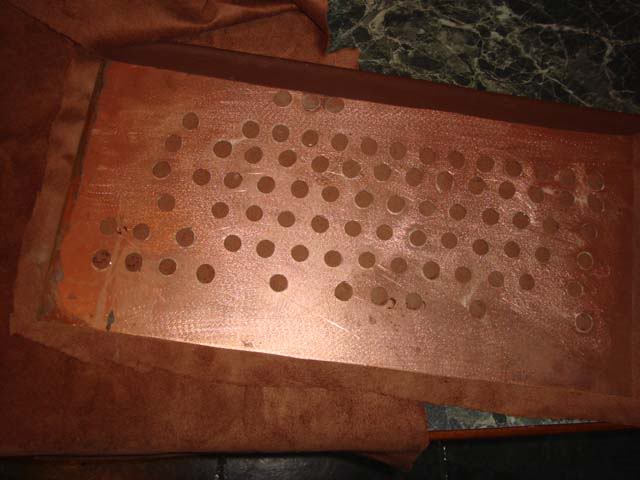

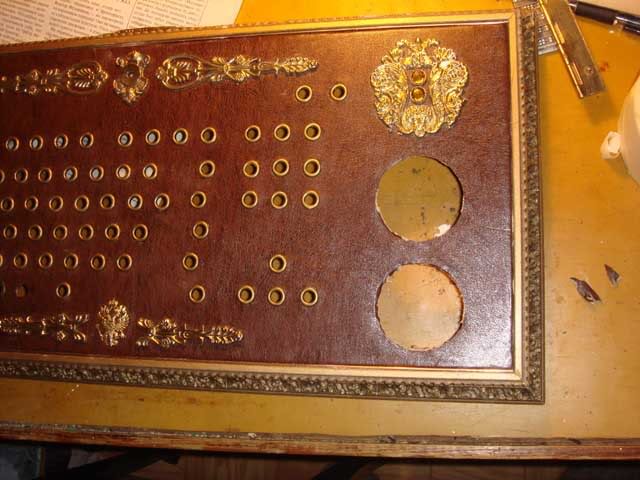

обтянул верхнюю панель "кожей"

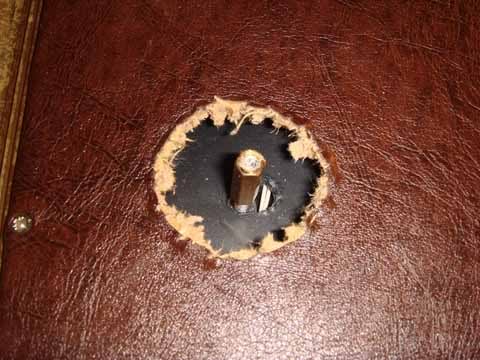

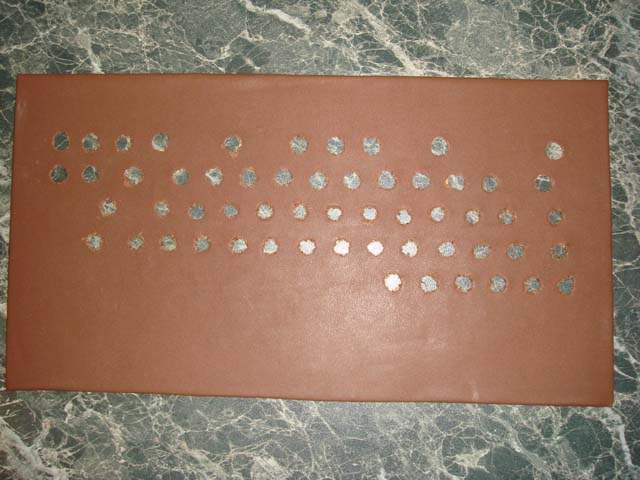

Прорезаю дырки скальпелем

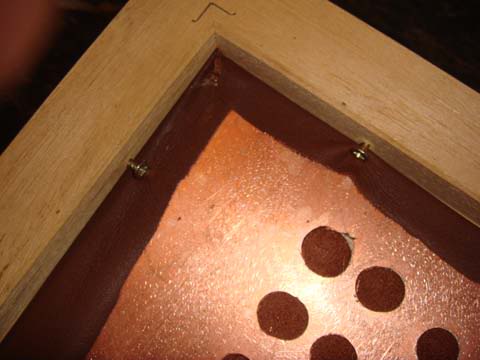

Затем хочу проклепать люверсами

Крепление панели изнутри элементарно- шурупчики "в распор"

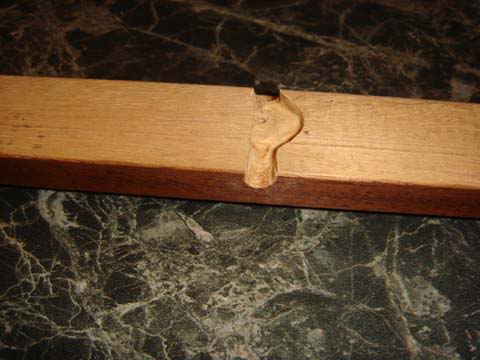

Фрезеровал канал для провода

Paris Hilton,
Где нибудь запишу…

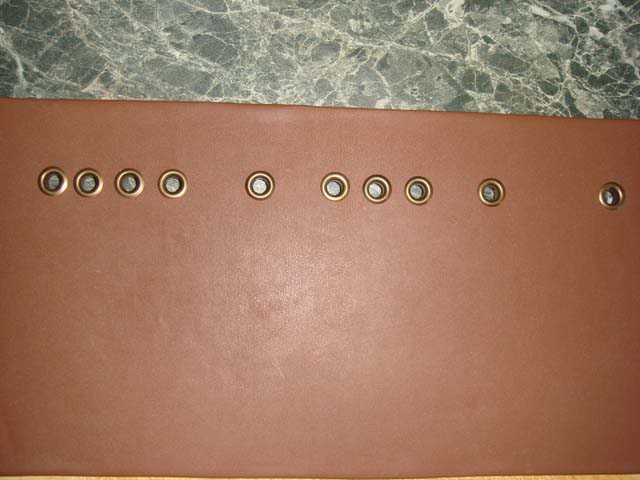

Проклепал

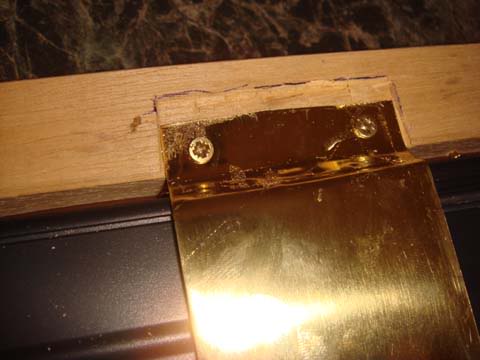

Крепление клавы-донора к корусу изнутри при помощи латунных пластин (матерьял остался от прошлых модов)

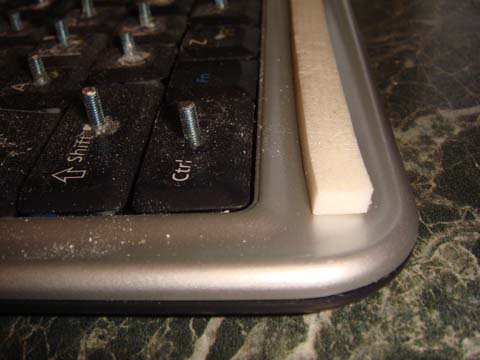

Под клаву подклеил липкую ленту утеплителя (чтобы подвеска помягче была)

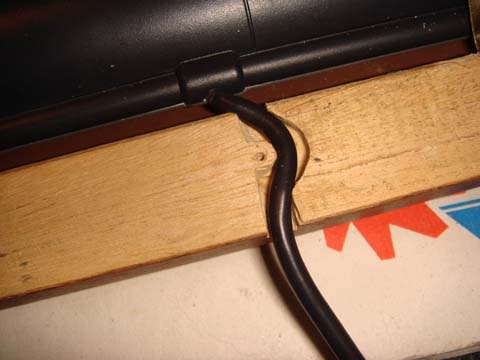

а так провод выведен наружу

Все предельно просто и возможно для повторения "на коленке" в домашних условиях.Продолжение:
Как я уже упоминал -в кнопки нарезал резьбу изнутри

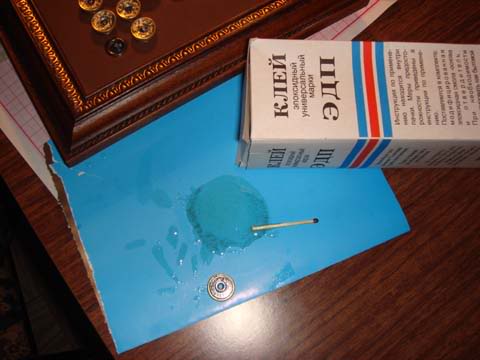

каждую промазал эпоксидкой и вкрутил на место, затем залил внутреннюю полость эпоксидкой

2 крючка (для подвязывания штор) обрезал винтовую часть

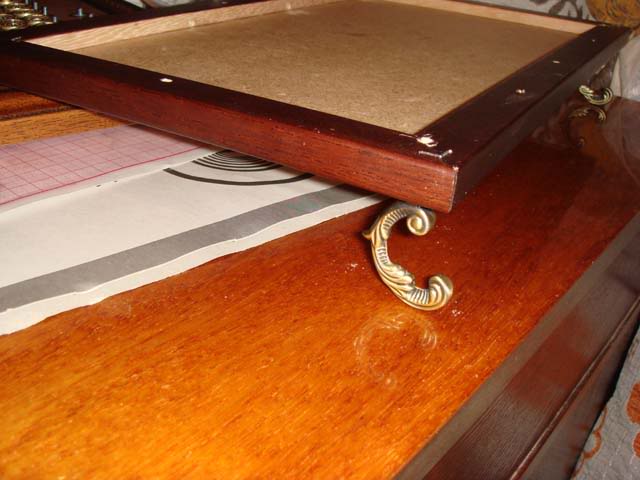

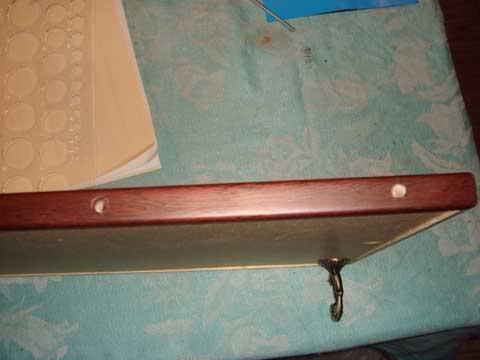

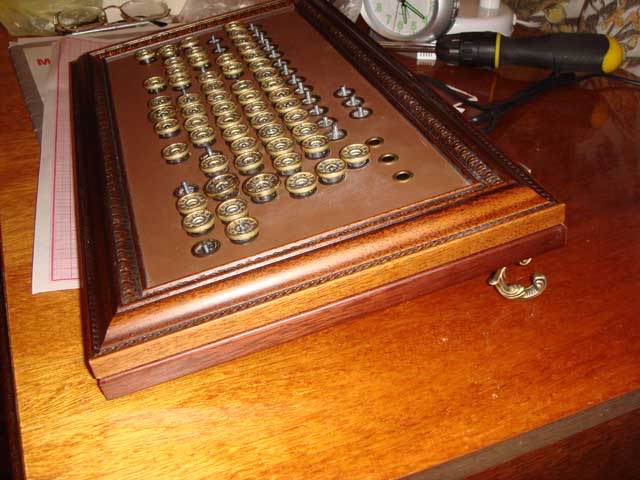

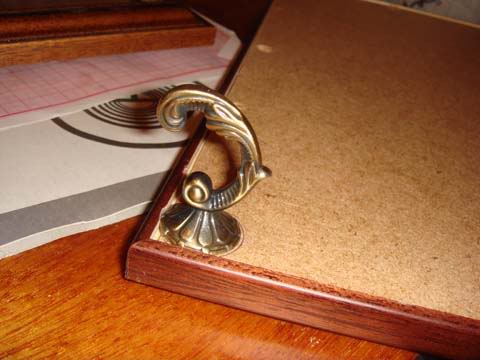

Просверлил дно и вкрутил с клеем крючки, получились ножки

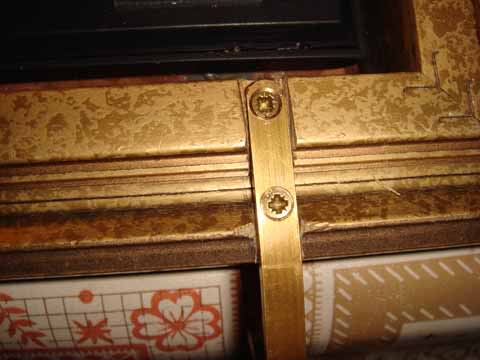

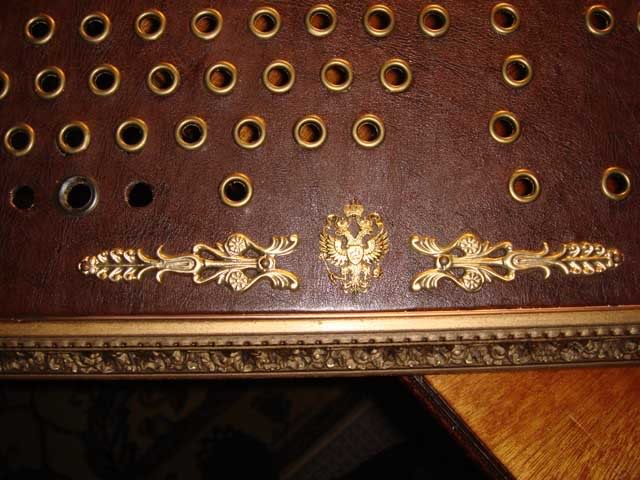

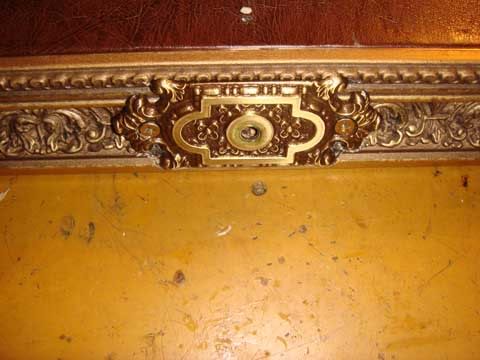

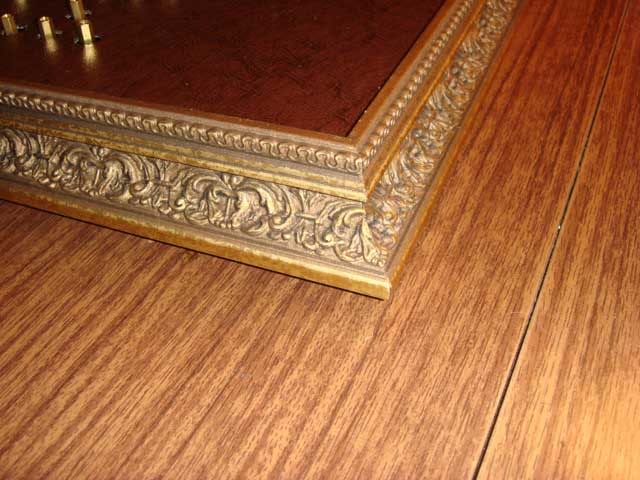

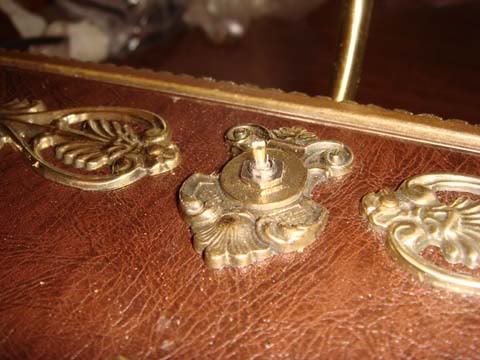

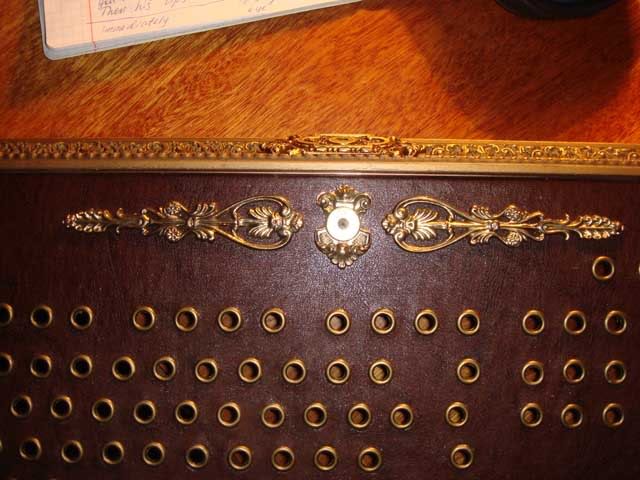

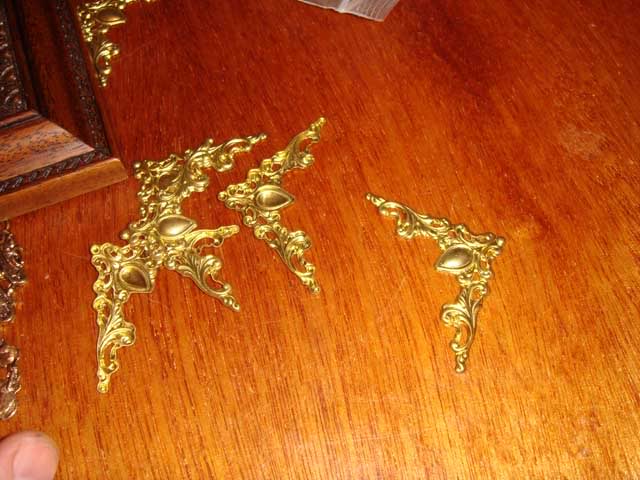

когда заказывал корпус в багетке — увидел и купил латунные декоративные уголки

Присобачил

Дальше — больше… Для нормальных людей со здоровой психикой продолжаю:

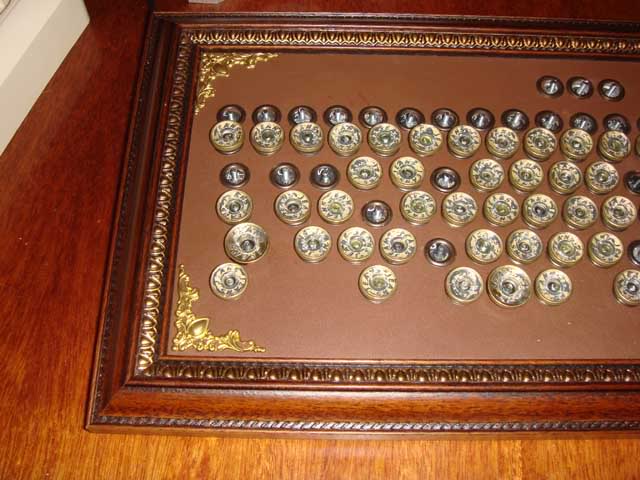

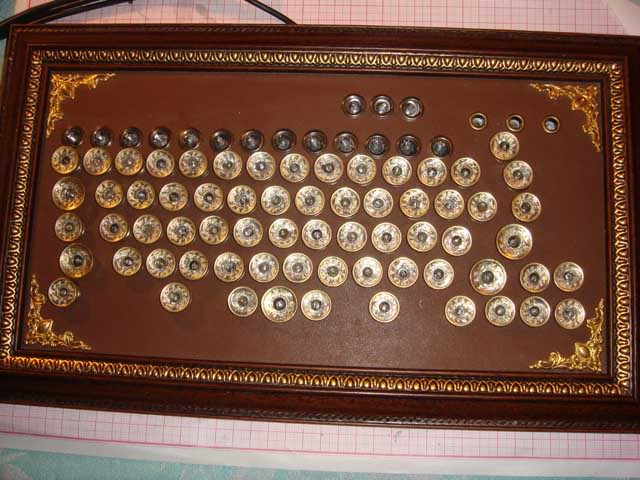

Практически доклеил все кнопки (кроме верхнего ряда). С ним вышли траблы. Расстояния между кнопок не хватает на диаметр пуговиц. Мне сначала пообещали в магазине "рукоделие", что на складе есть такие-же пуговицы — кнопки меньшего диаметра, а потом позвонили, что на складе нет, и в связи с кризисом не предвидится Ничего похожего не нашел — траблы… Будем сильно подумать как говорится.

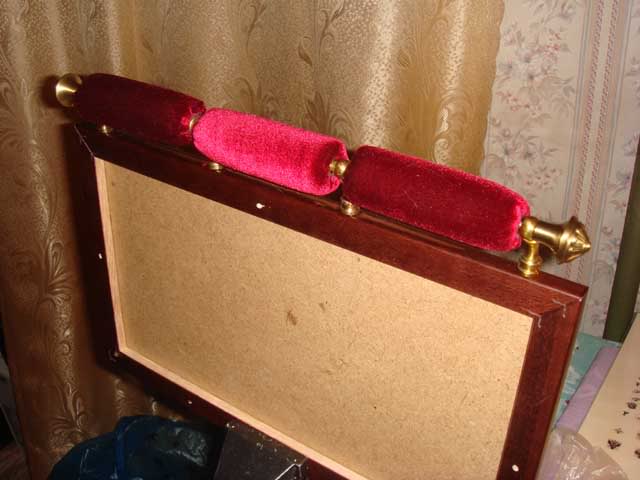

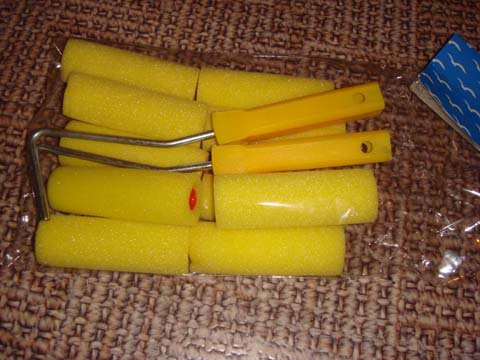

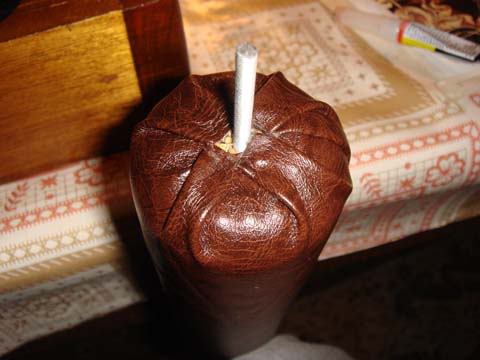

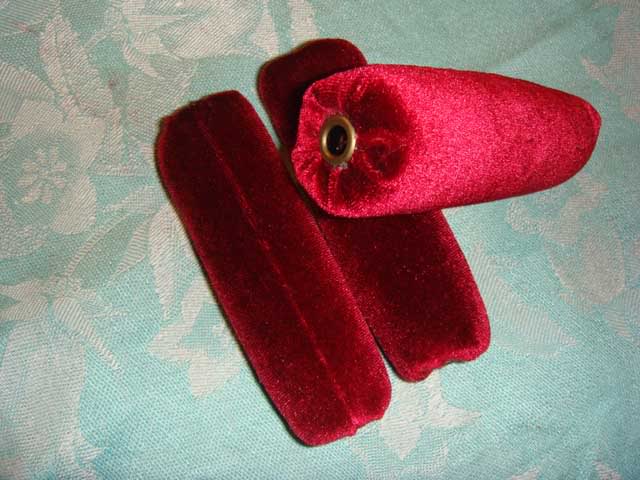

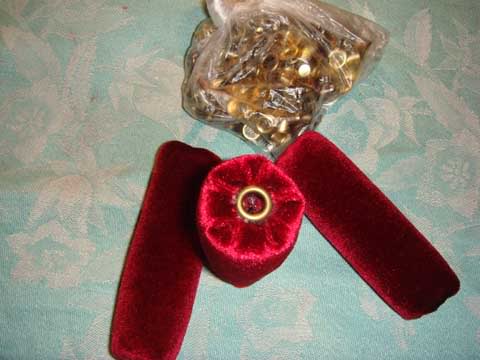

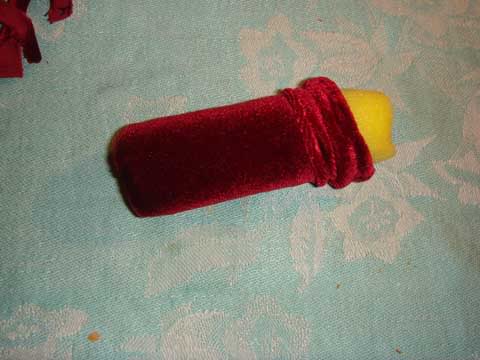

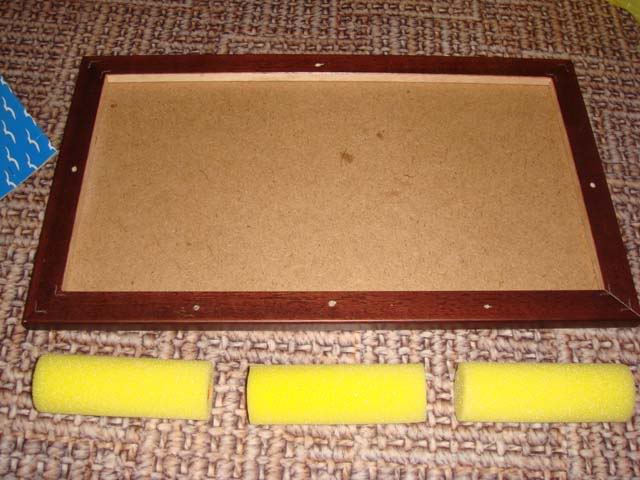

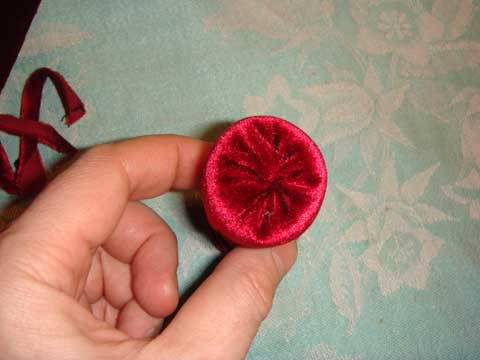

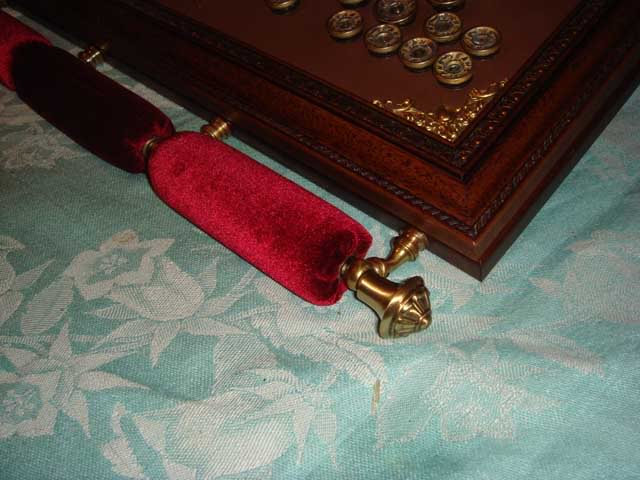

Serzh, Для улучшения "юзабилити" — купил малярные валики (набор), затем обтянул их бархатом и проклеил торцы

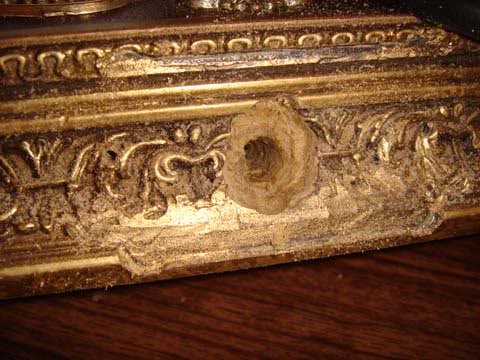

Продолжать? На торце снизу просверлил 4 дырки 5 мм

вкрутил 4 шпильки

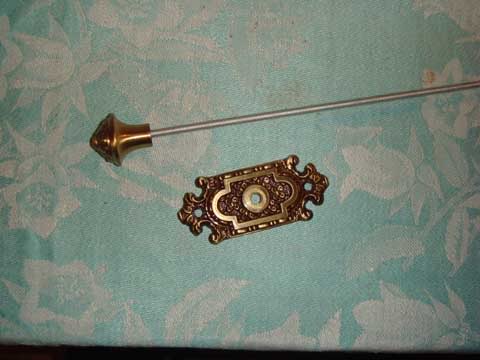

Разобрал 2 латунных оконных ручки (найдено на чердаке в барахле). Сами ручки выбросил, но открутил от них "держалки", прикинул

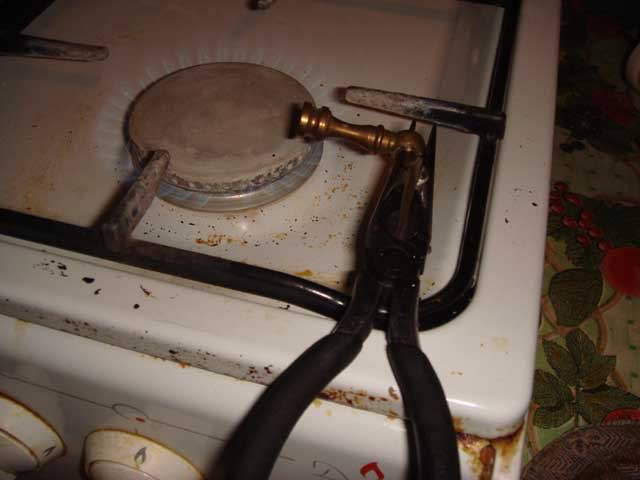

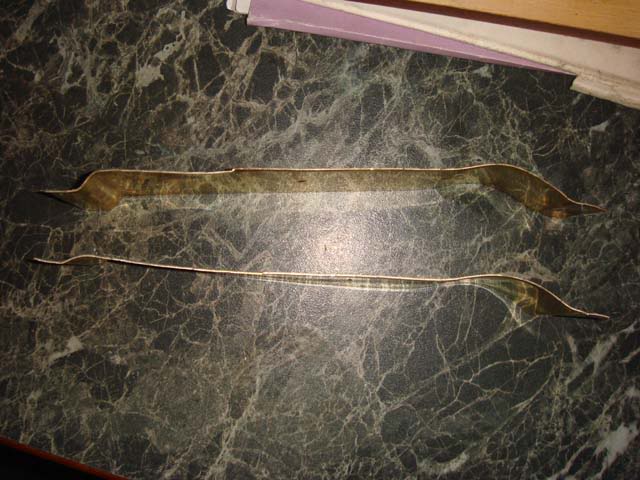

Нагрел на газу до вишневого свечения и немного согнул (одну пришлось 3 раза греть, чтобы правильно и одинаково под углом были).

Угу, продолжим.

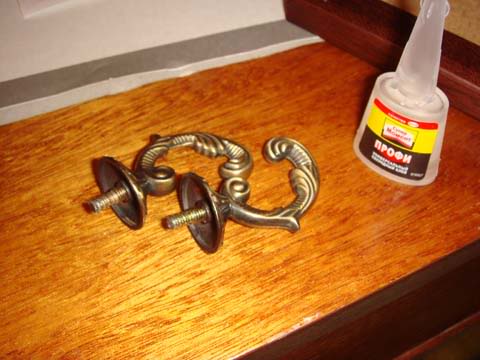

Купил 2 мебельные латунные ручки

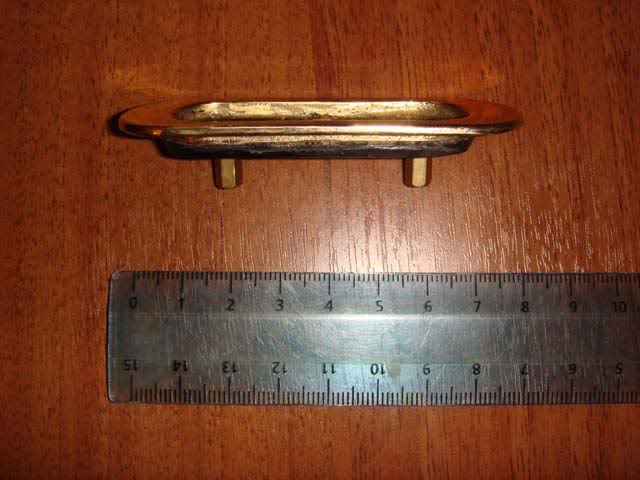

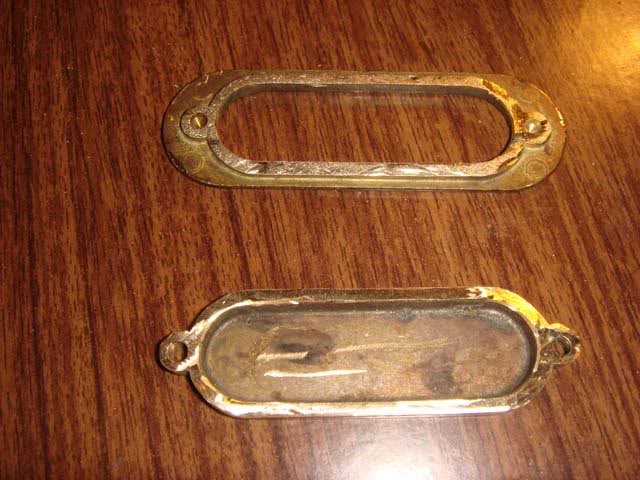

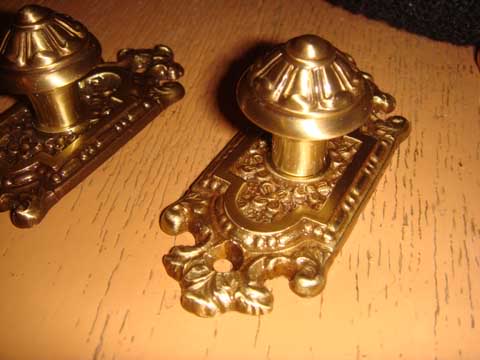

Естественно — разобрал!

отрезал шпильку ( с резьбой — куплена на строительном рынке, хотя можно и самому изготовить)

Дальнейшее понятно без слов…

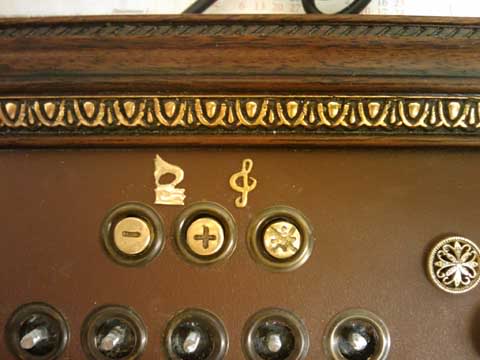

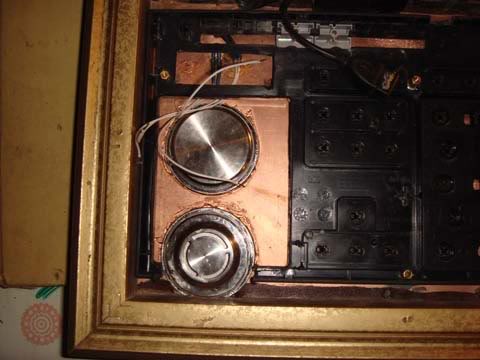

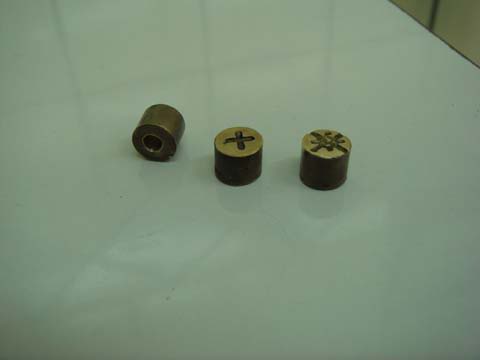

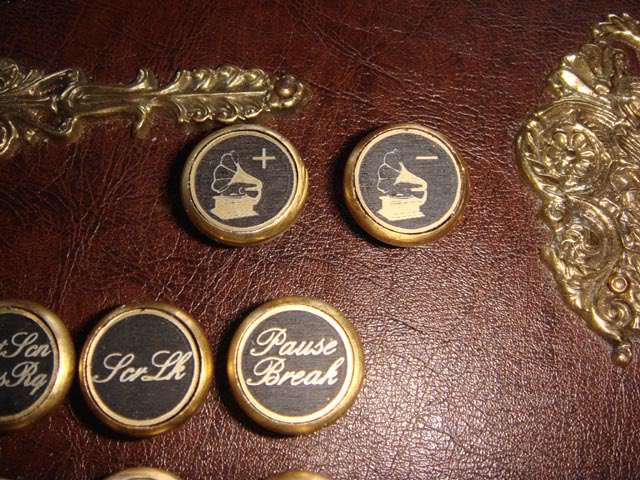

Чуть кривовато на последнм снимке прикручено, но я еще не закреплял, прикидки пока.Из латунного прутка отрезал и просверлил 3 шайбочки, гравирнул, полирнул и обжег (состарил). Получились кнопки регулировки звуком.

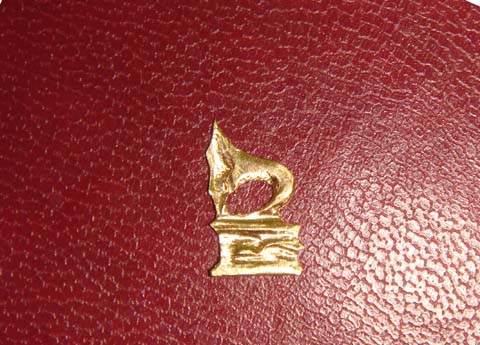

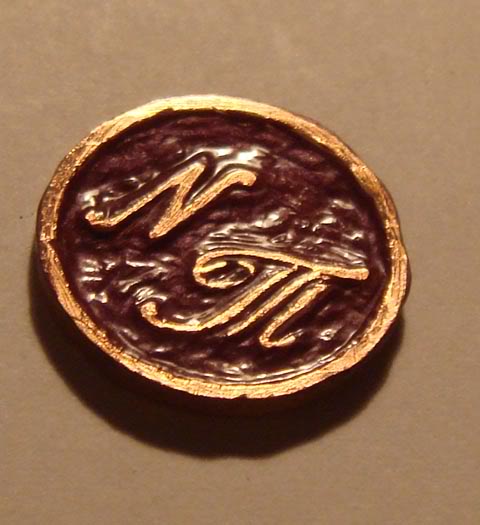

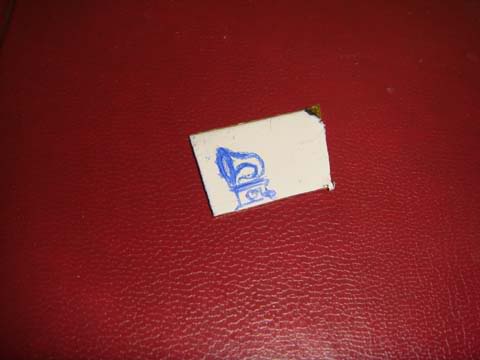

Побыстрому набросал патефончик и гравирнул — значёк громкости звука

Квайкер, Я так и не научился печатать вслепую.
Поэтому:

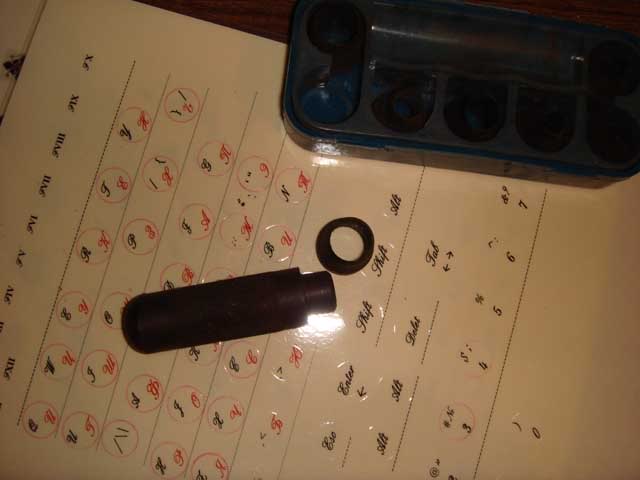

1) заламинировал лист с раскладкой шрифтов, нашёл (давным давно купленые по случаю) пробойники

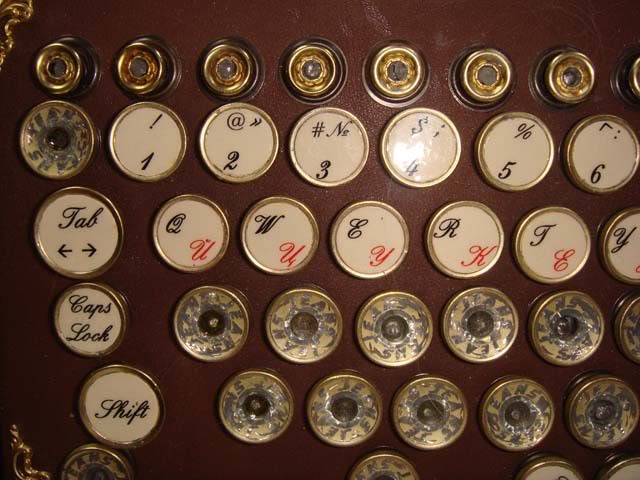

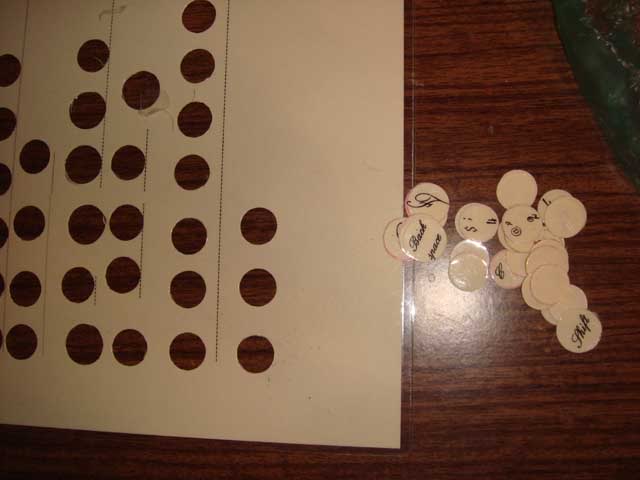

2) Вырубил кружочки, осталось подогнать и приклеить

vortchun,

может значок в ряд с кнопками поставить

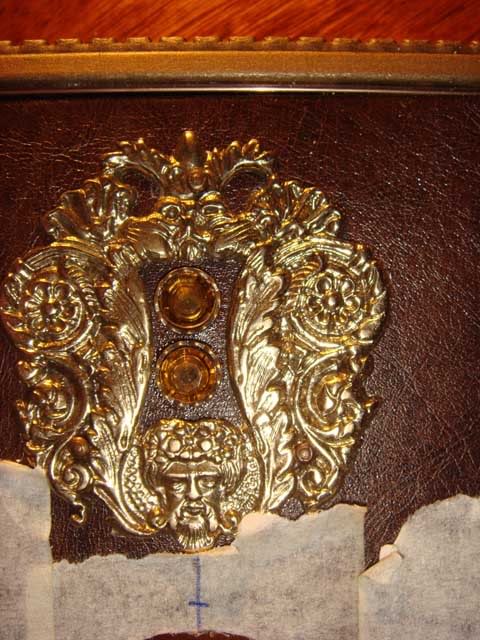

Вот сделал ещё один значек, чтобы заполнить место

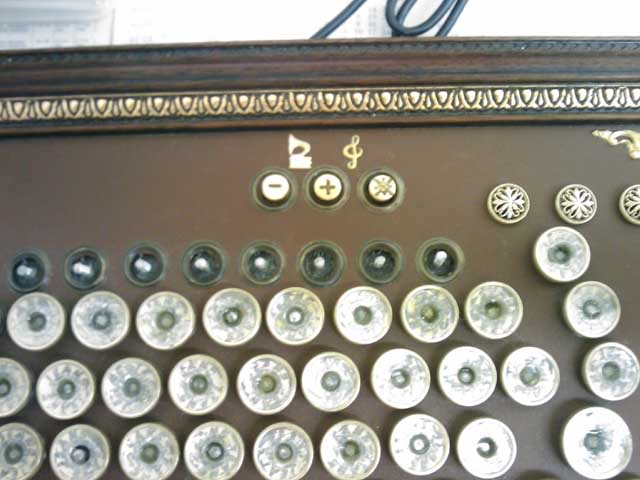

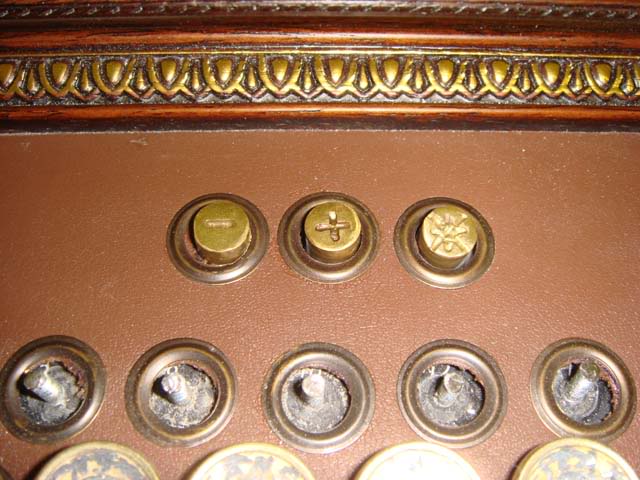

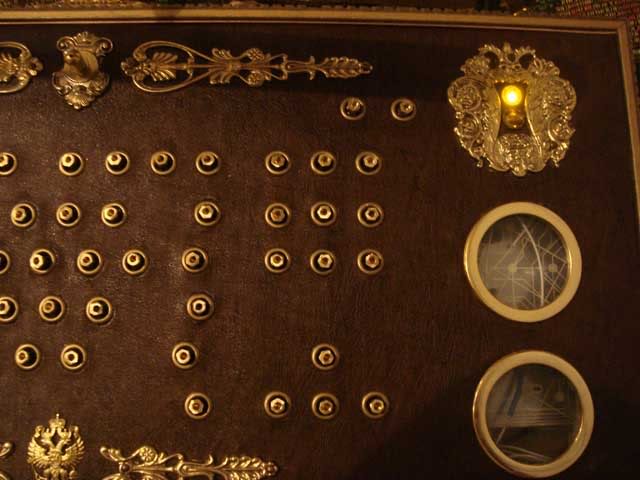

Из пуговиц сделал сетки для светодиодов

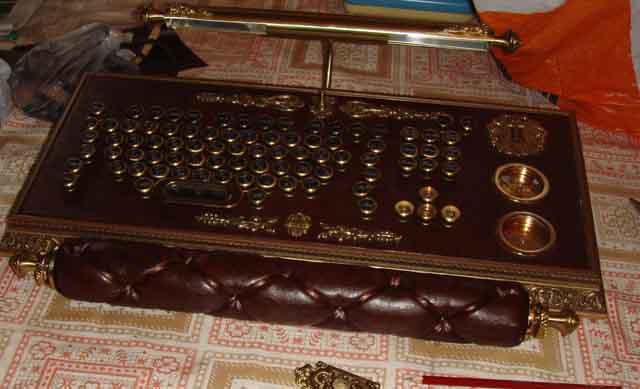

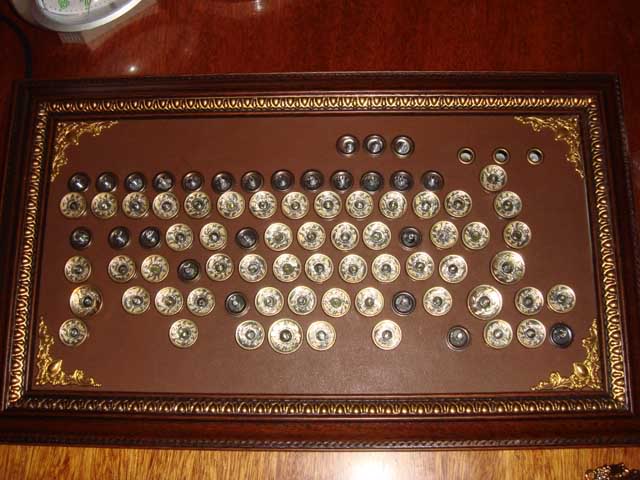

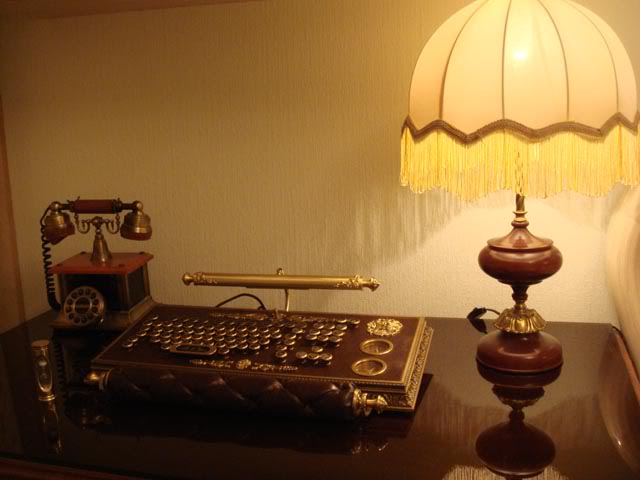

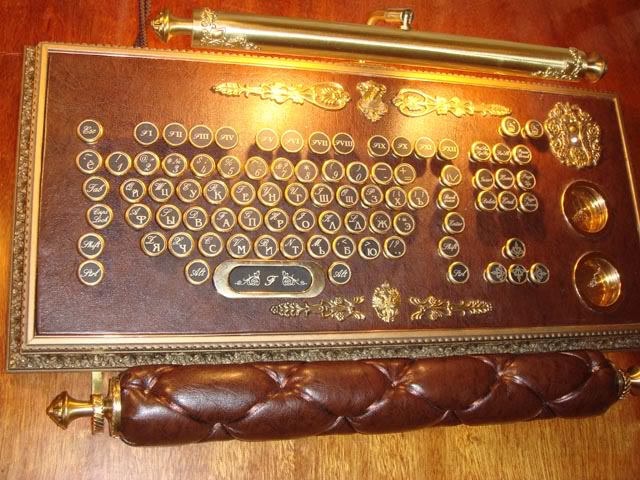

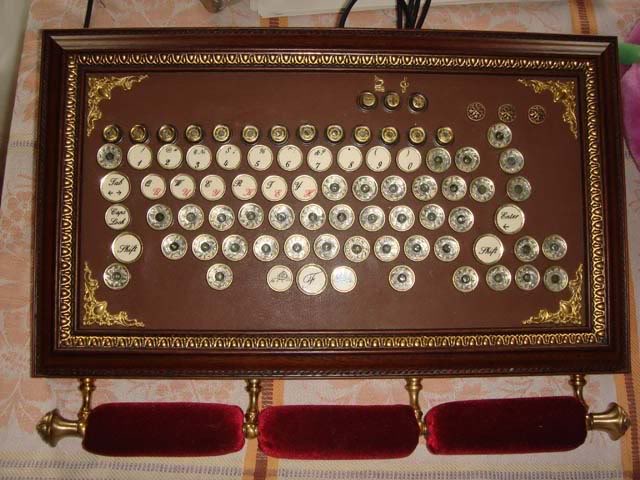

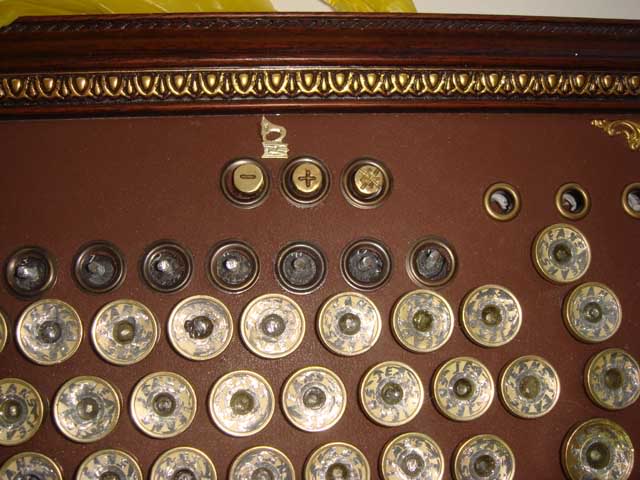

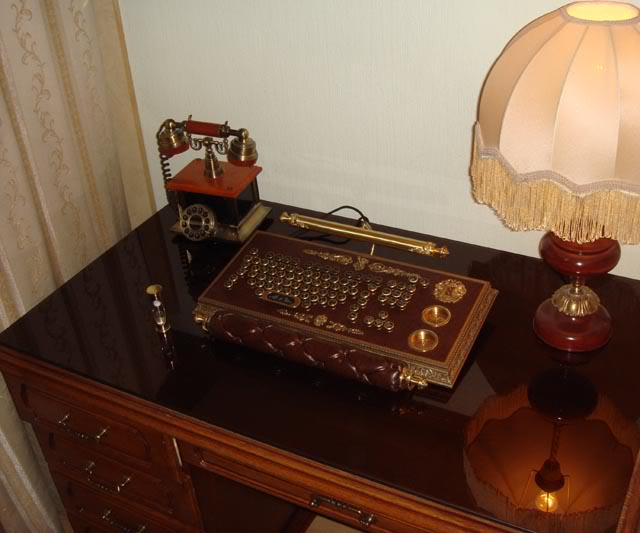

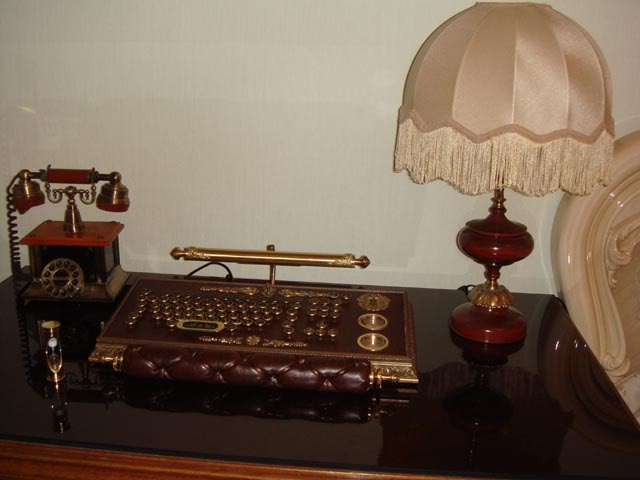

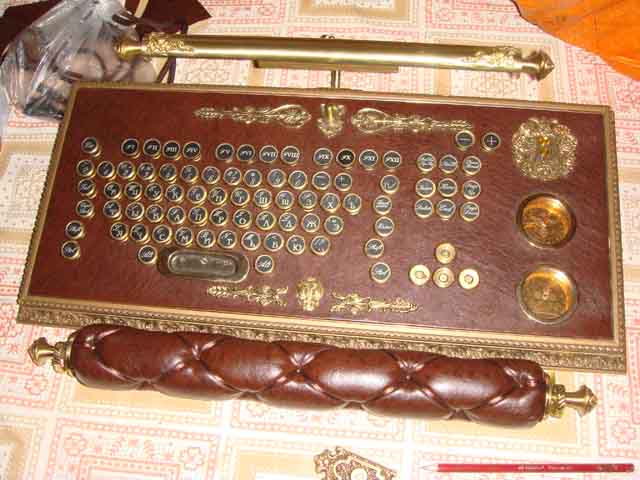

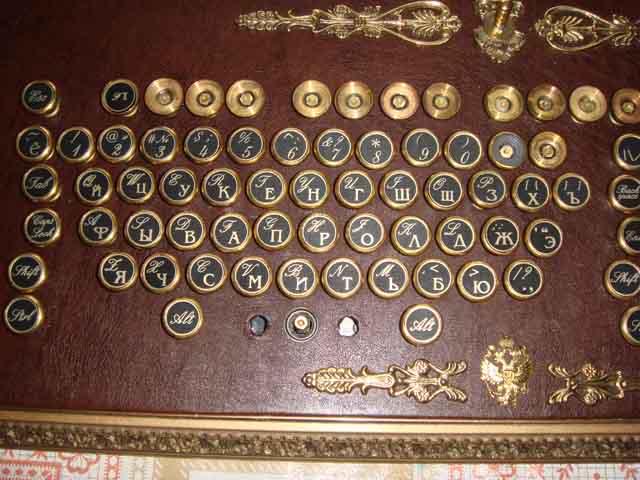

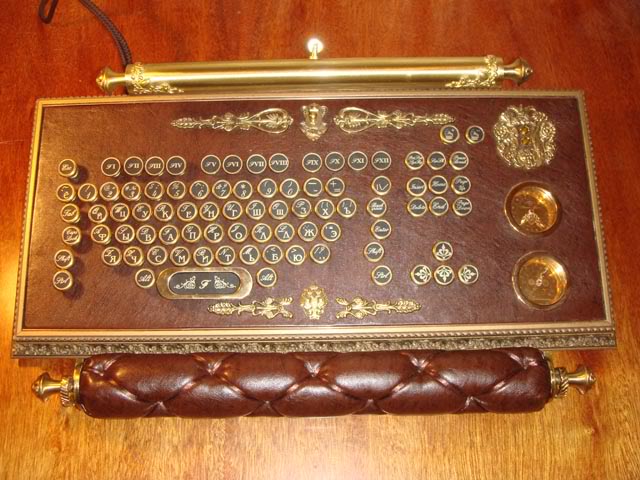

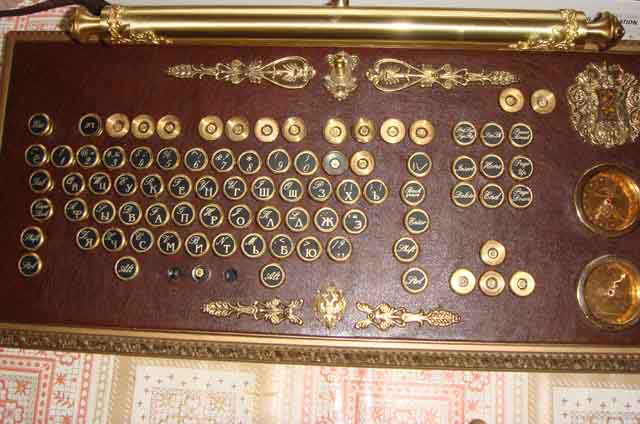

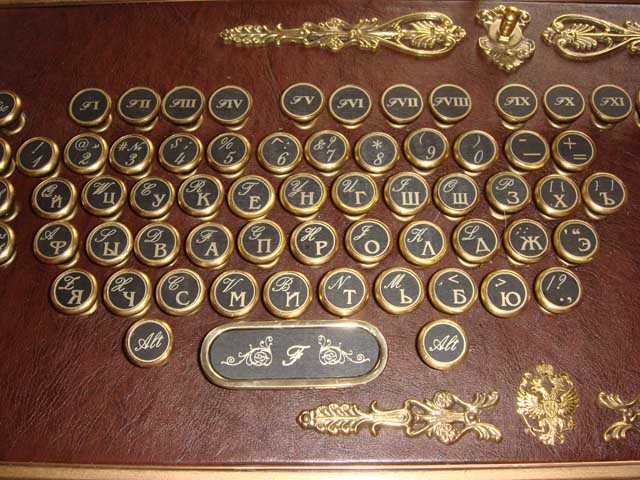

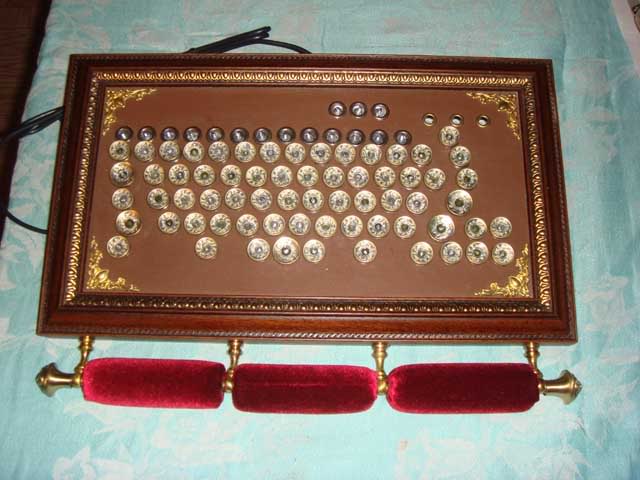

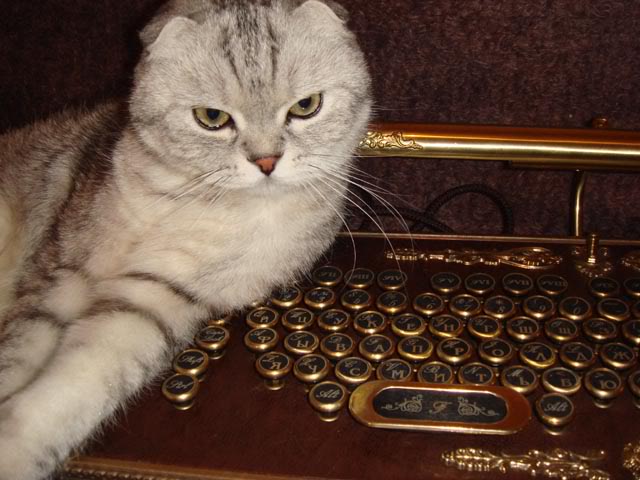

Итак, последние фотографии, на двнный момент это выглядит так

Сегодня окончательно решилась судьба клавы… её прихватизировал мой племянник.
Пришлось отдать со всеми потрохами (я плакал, бился в истерике на полу, но он был неумолим) — отобрал и сказал, что будет доделывать сам. Всё таки 13 лет ему — раз сказал "надо!" — значит "надо!".

Гейм овер, как говорится… Для затравки (подробности потом ) — скажу лишь то, что в новой клаве использую кожу хорошего качества, латунные стойки, будет и работа на станках по латуни и перепайка электронной начинки — так что, не "вери симпл мод" будет…

Немного из нового мода, пока ещё рано ворклог составлять, поэтому фото навскидку:

Кажется решил проблему с изготовлением "пробела".

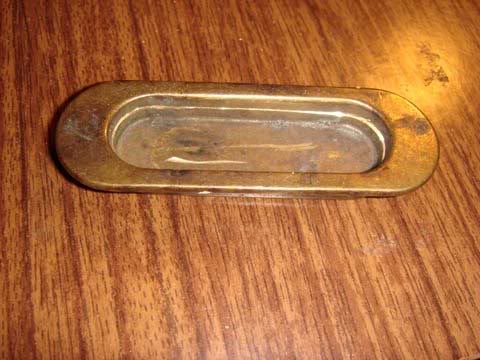

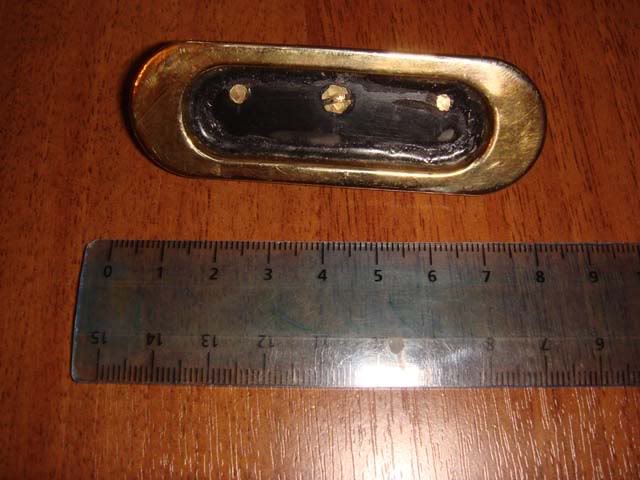

Нашел на "блошке" латунную ручку от шкафа (врезную ), распилил по плоскости, заменил дно на пластик, вклеил стойки ,(перед этим полирнул и обжёг на огне для придания "старинности"), всё склеил эпоксидкой. Заготовка для кнопки готова.

[size=9]Ты чего дублей фотки понаделал?
Sonic-Chainik[/size]oleg235, Как бы хотелось в это верить Но пока всё показывает на обратное Сами просрали такую державу… обидно. Мне кажется, что страна "Россия" — проклята. Кем и когда — неважно уже, но жить с осознанием этого трудно…

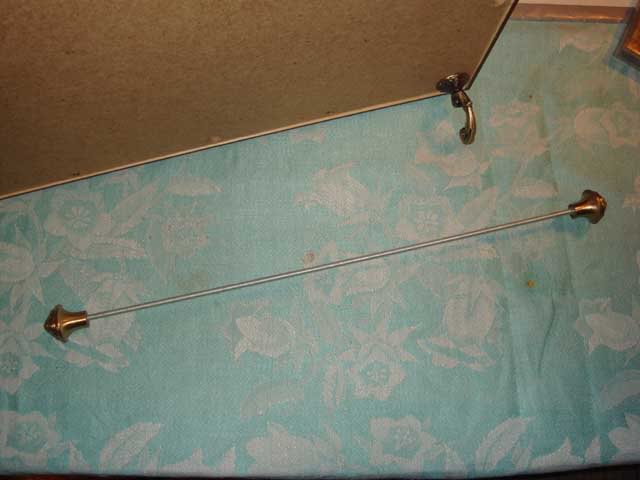

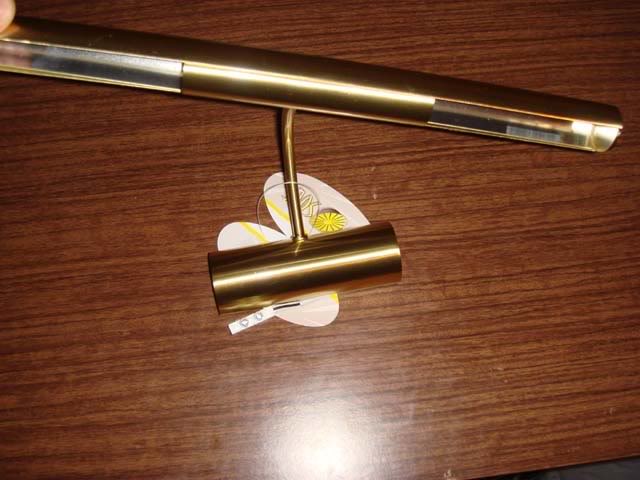

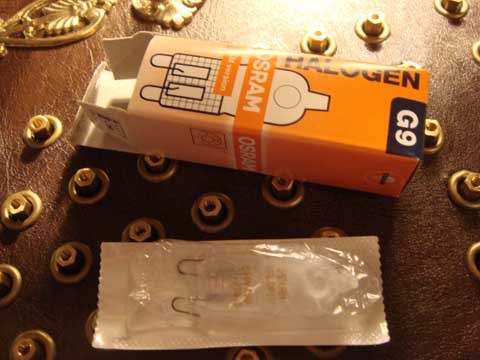

Вот прикупил на хоз. рынке светильник настенный (выбирал долго самый маленький). За 1200руб самый простой.

Обрезал трубку, снял крепление, согнул поменьше радиус и нарезал по новой резьбу

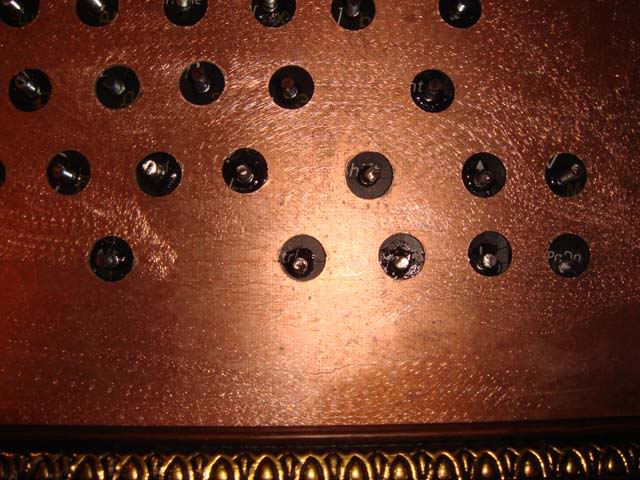

Корпус клавы просверлил, срезал внутри под контр.гайку

Прикрутил по месту

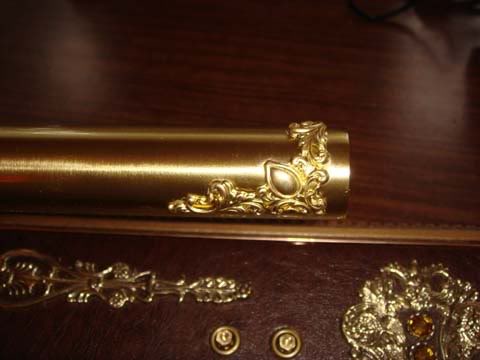

Согнул декоративные латунные уголки(куплены по случаю в багетной мастерской, где делали корпус)

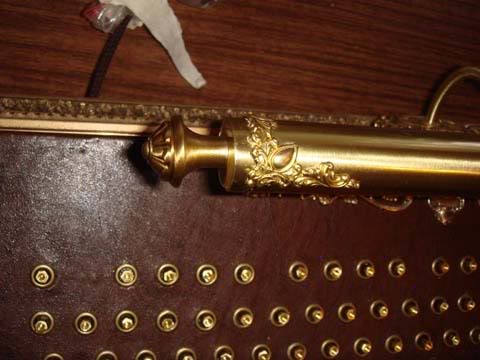

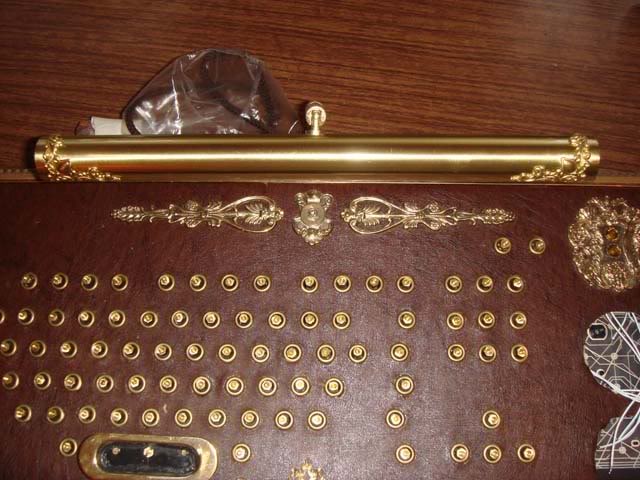

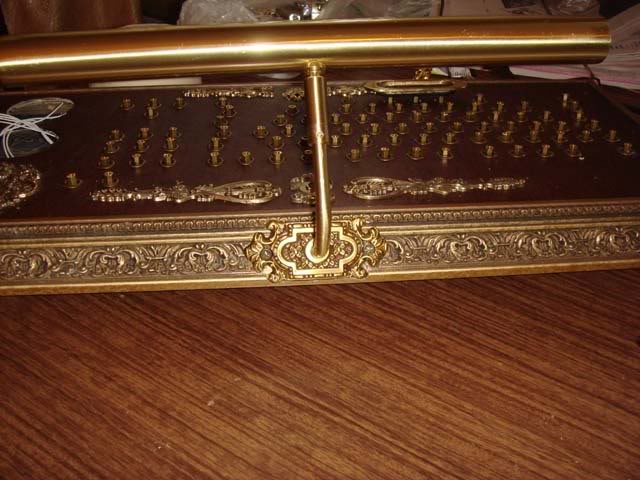

Присобачил на лампу

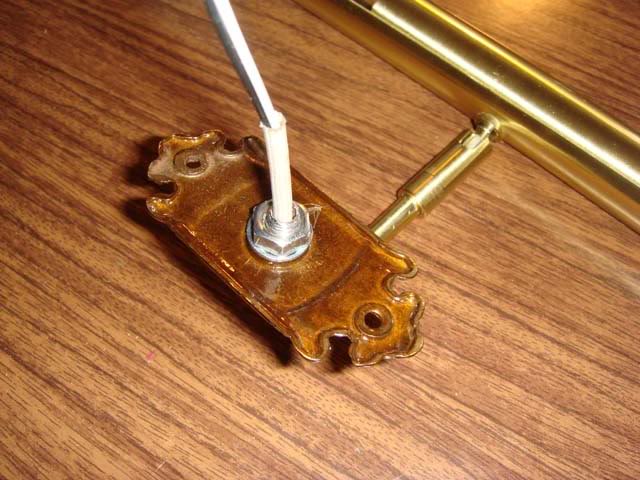

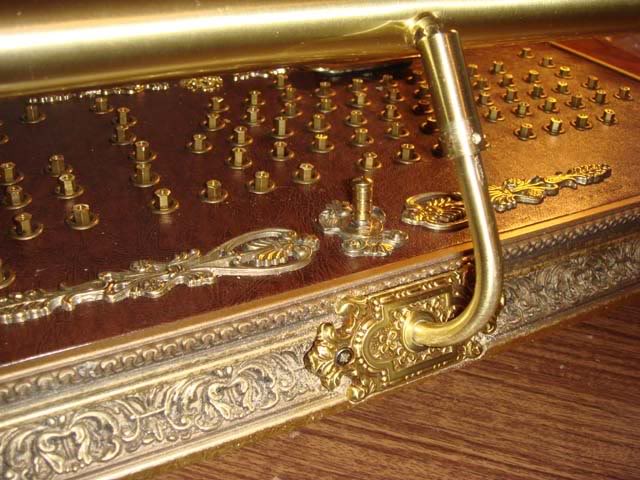

С торцов просверлил дырки по 4 мм диаметром и прикрутил детали латунных ручек (основание использовал для прикрепления самой лампы к корпусу — безотходное производство)

Такая-же лампа (ну с похожим латунным украшением стоит уже 4000 тыс).

Результат таков, делаю выключатель ...st2105,
Спасибо, но армейская атрибутика мне кажется не очень сюда подходит. Да и после армии как-то не хочется романтизировать 2 года службы…

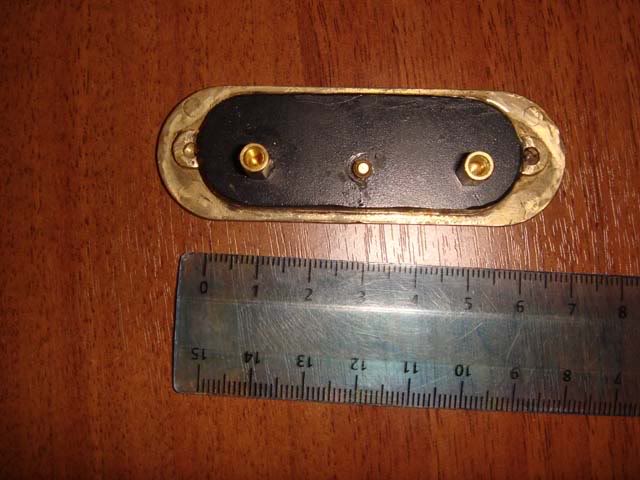

Взял самый маленький выключатель на 220,

Немного поработал на станке

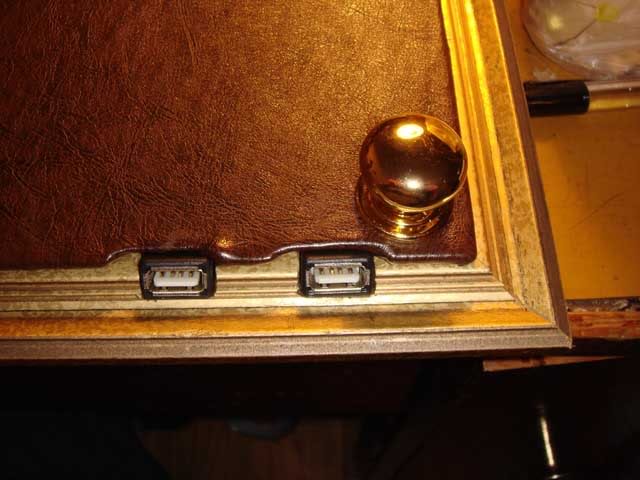

Вот результат

В выходные немного позанимался с клавой.

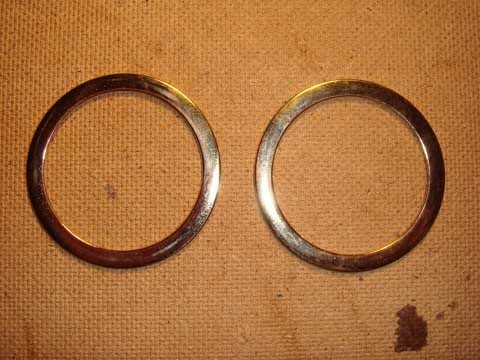

Взял 2 кольца от подвески штор к гардинам

Присобачил по местам

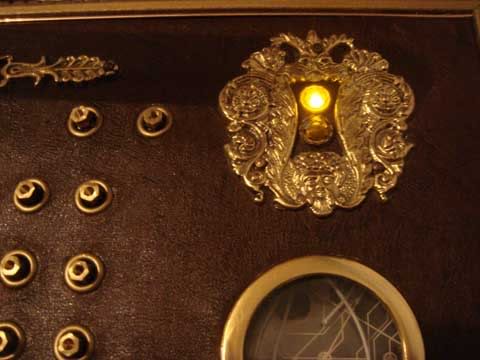

Припаял светодиоды(янтарные) на места родных (капс-лок и т.д.)

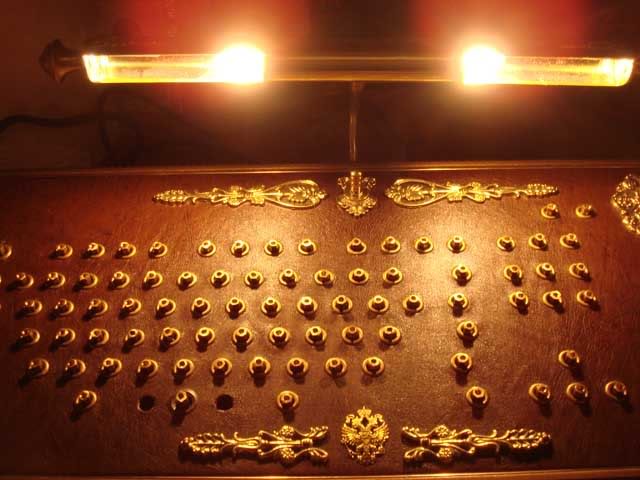

Сделал электропроводку внутри и подключил лампу освещения клавиатуры.

саму лампу можно крутить в нескольких плоскостях (за счёт подвижного шарнира в основании) и направлять свет куда угодно (на кнопки в частности).

Как я уже писал в теме forum.modding.ru/viewtopic.php?t=29760

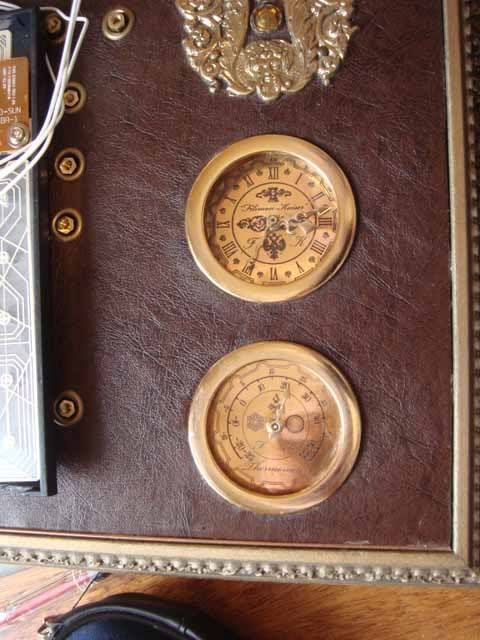

— разработал дизайн (слишком пафосно звучит) часов и термометра.

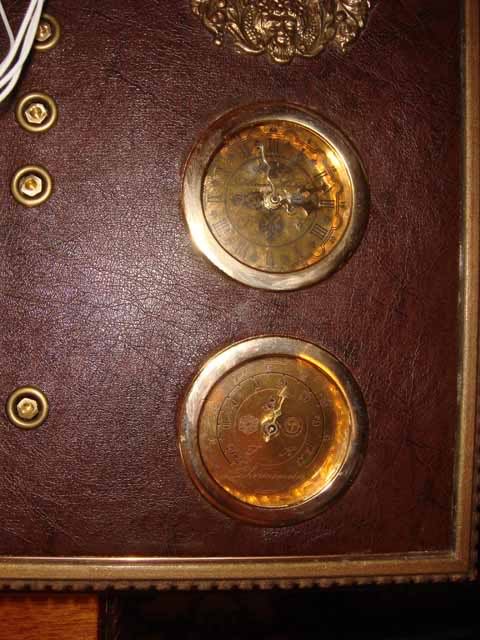

Сначала собирался поставить в клаву термометр от "мушкетёра", но потом передумал. На прошлую мою днюху, коллеги подарили настольный набор (часы, ручка, термометр)… пригодилось. Все было исполнено в хроме, но в моём случае-неприменимо. Пришлось красить под бронзу, получилось :puke:, спрятал механизм под панель, сверху закрыл латунными кольцами… работаю над изготовлением циферблатов.

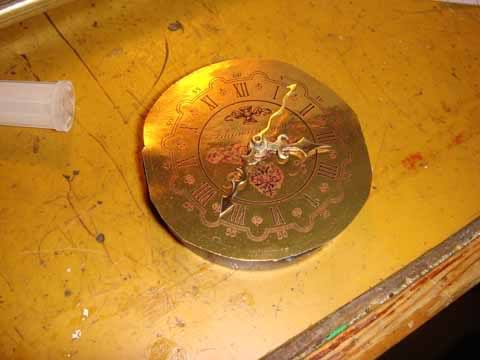

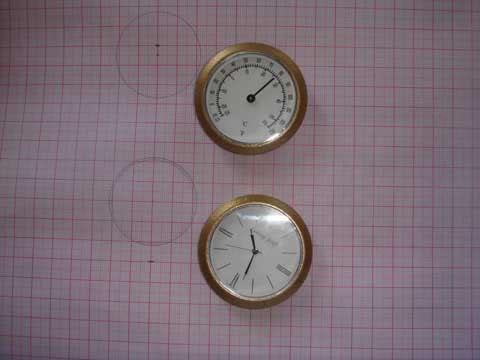

Нашёл тонкую металлическую фольгу (предположительно латунь или похожий сплав меди), методом лазерной печати на предварительно подклееной бумажной подложке (как готовят фольгу для травления печатных плат — datagor.ru/practice/diy-tech/page,1,3,644-folgovaja-lazerno-utjuzhnaja-tekhnolija-flut-dlja.html ). отпечатал циферблаты

,

заменил старыё дефолтные

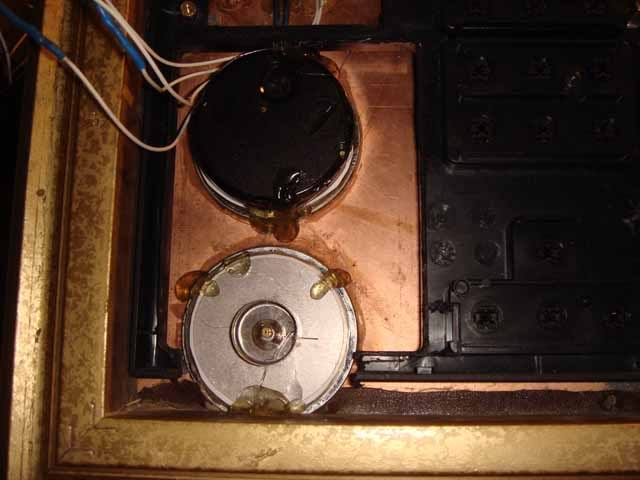

закрепил приборы термоклеем

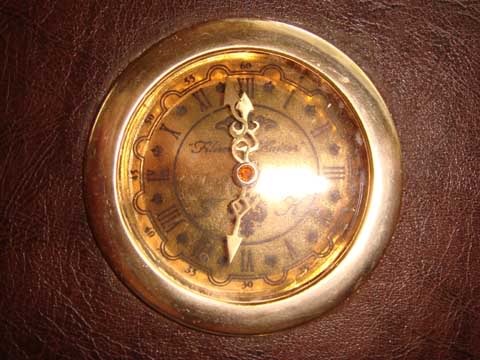

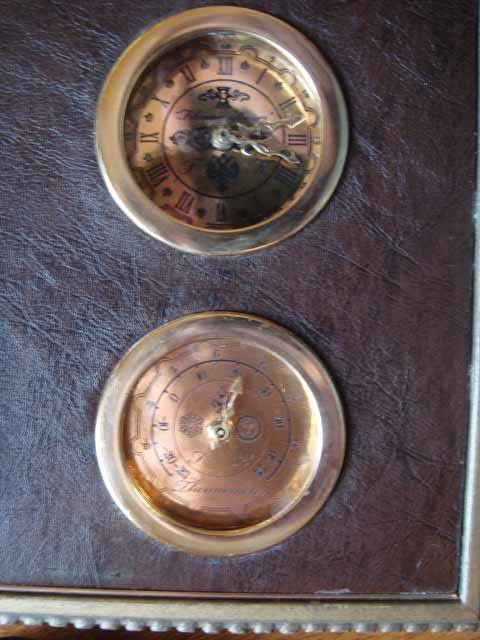

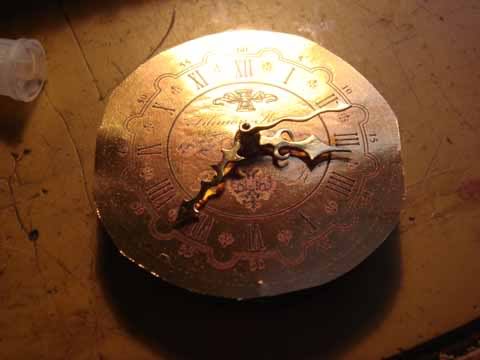

Внешний вид с новыми стрелками

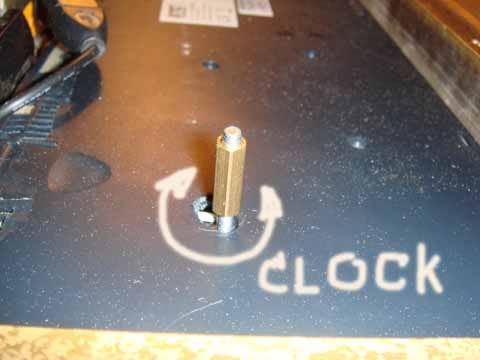

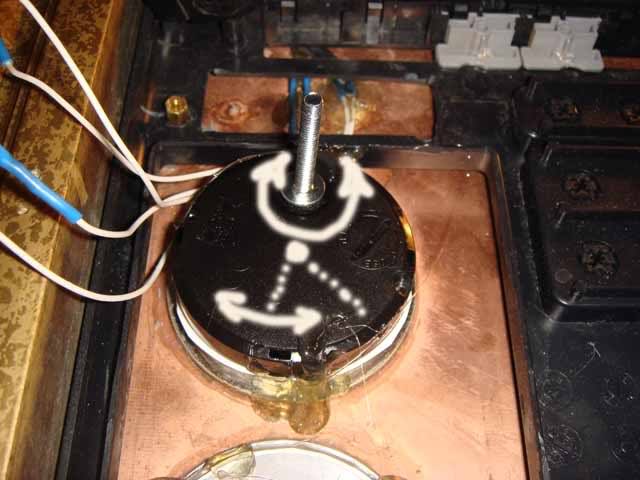

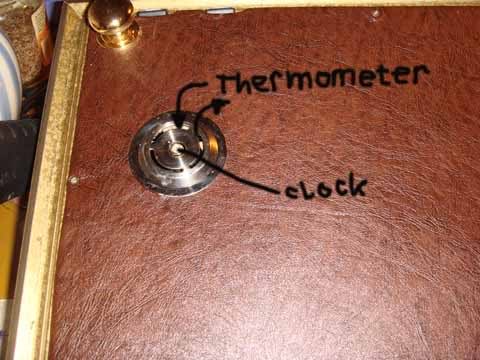

сзади корпуса часов есть колёсико регулировки хода, т.к. клавиатура в сборе не даст к нему доступа — решил вывести наружу

закрыл, пригодившейся крышкой от термометра, вывел ручку регулировки хода на 2мм, больше не надо — мешаться будет.

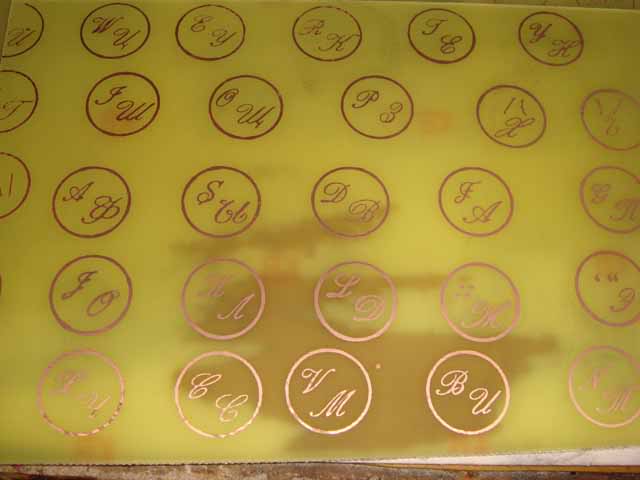

Через радиальные прорези в крышке свободно циркулирует воздух и позволяет термометру (он стоит рядом без крышки внутри) адекватно измерять температуру окр. воздуха.Блин, замучился с изготовлением кнопок. Хочу чтобы можно было изготовить из доступного всем материала. Экспериментировал с травлением текстолита.

Раньше в СССР выпускался текстолит тёмно-коричневого цвета, что идеально бы подошло для фона раскладки, сейчас ничего подобного найти не могу. Весь текстолит или зелёный или… светло-зелёный.
Кто-нибудь видел в продаже текстолит коричневого или на худой конец — чёрного цвета ???
Если не смогу найти — придётся просто заказать лазерную гравировку по металлу. Кстати, вот результат баловства с глубокой гравировкой. Залил обычным лаком для ногтей для эксперимента, но залил не до конца, поэтому поверхность подкачала.

Soul Eater, Вообще-то этот кружок вот таких размеров

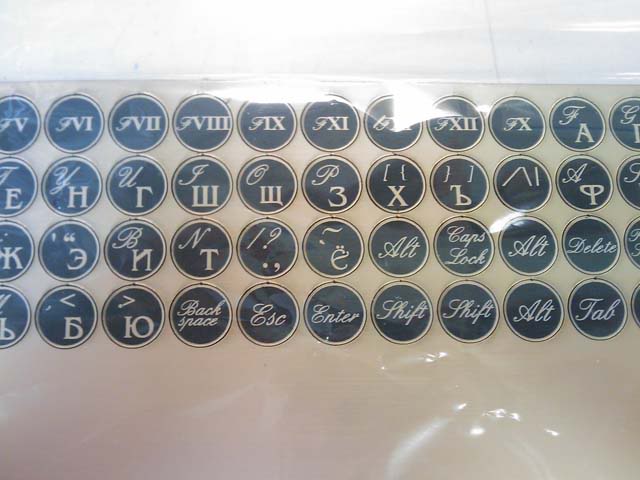

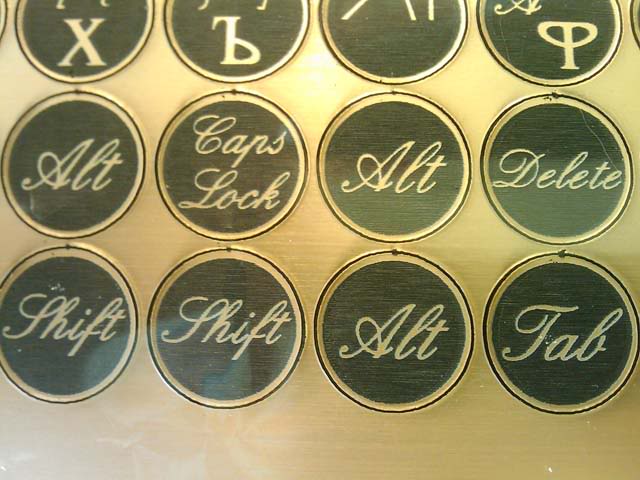

как тут скотчем заклеить и покрасить? Ура! Сегодня забрал кнопки из гравировки. Обошлось всё в 1200 руб.(15руб.кнопка).
Сфоткал пока в плёнке, чтобы до монтажа не царапать

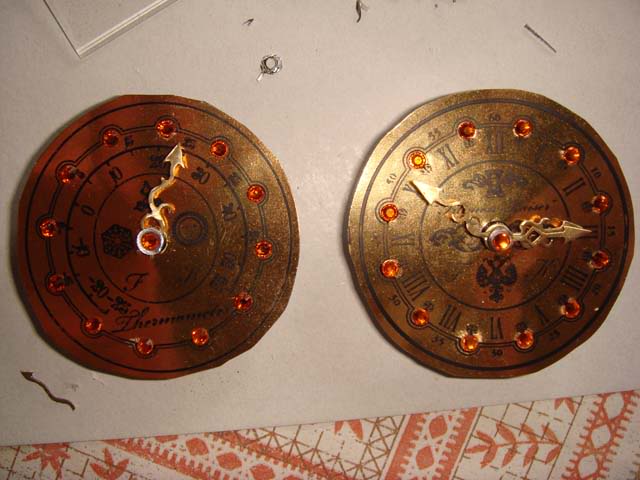

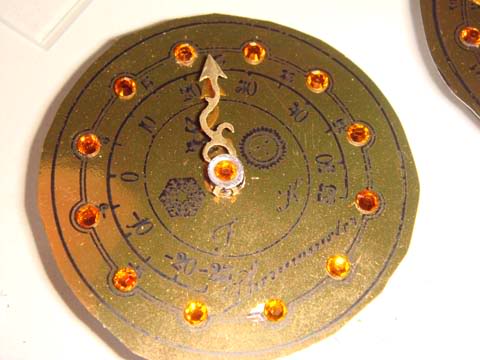

Ещё поэкспериментировал с циферблатами и поклеил стразы сваровски.

Пока не знаю — нравится мне или нет

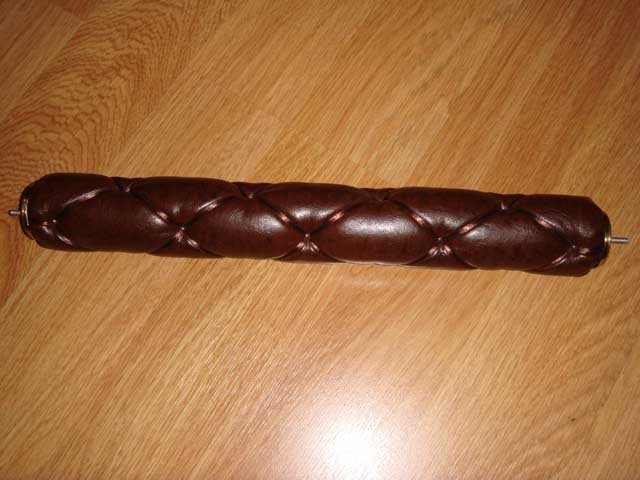

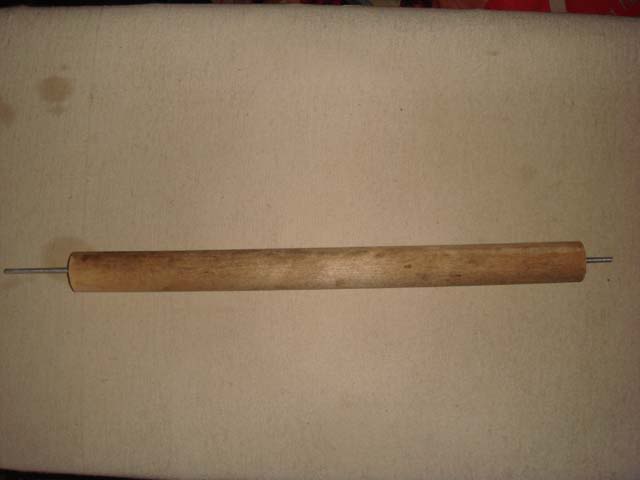

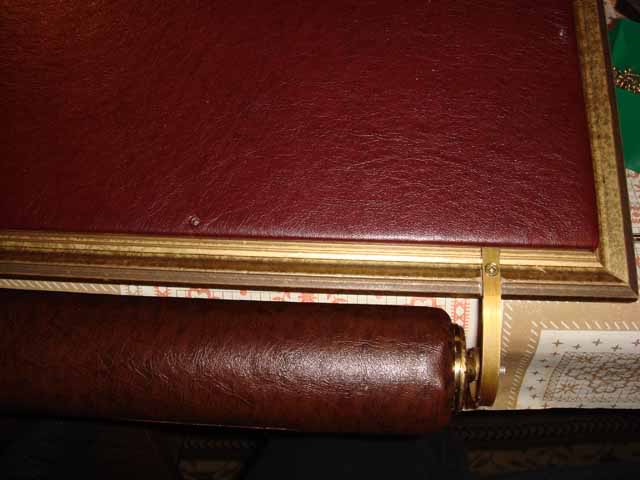

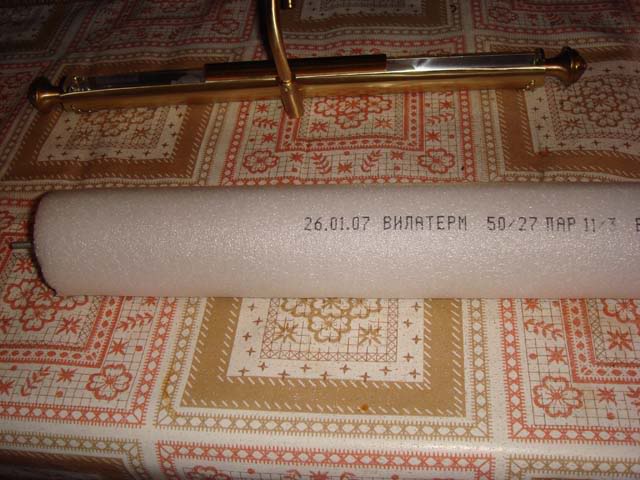

Начал делать подставку для рук (материал Ж кожа, деревянная ручка от лопаты, вспененный утеплитель для труб и… латунь)

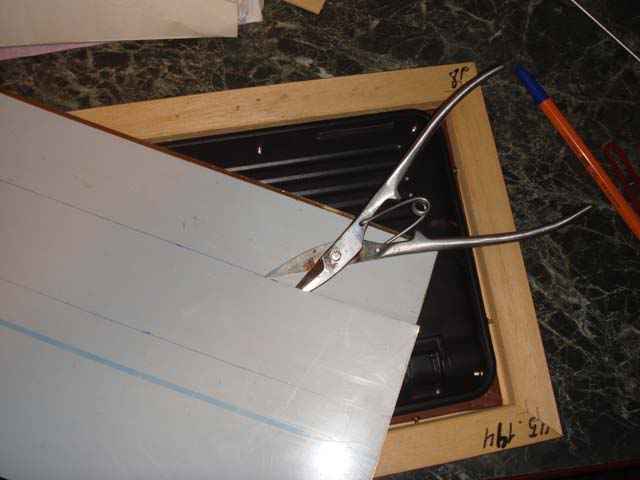

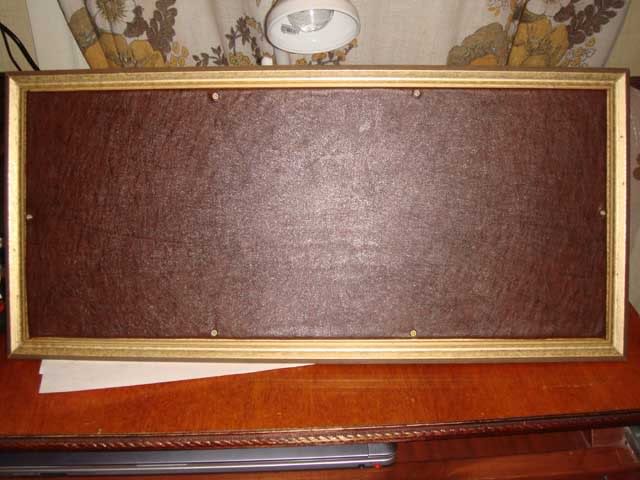

1 Заменил нижнюю стенку на более строгую.

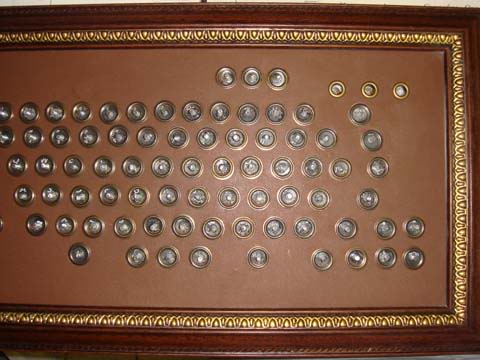

2. Часть кнопок уже смонтировал

Часть кнопок (сгруппировал их в верхний цифровой ряд) оказалась немного (на 1 мм ) шире остальных, поэтому отдам их на перегравировку и резку большим диаметром.Wolf_Jungle,

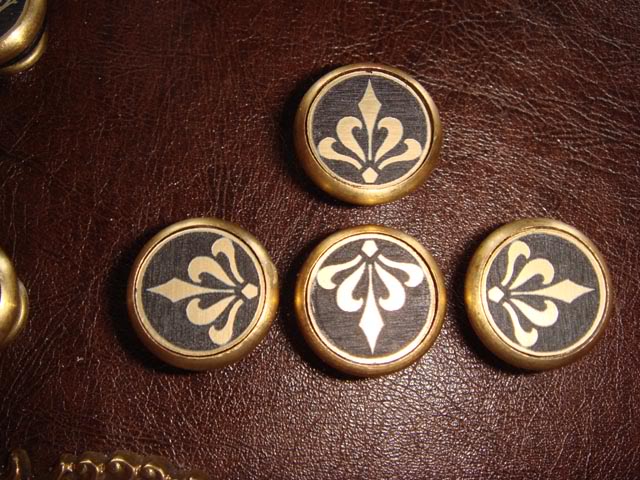

Как смог — нарисовал, Черный фон — след лазера при гравировке по металлу, ничем покрывать не буду — пусть естественно стареет.

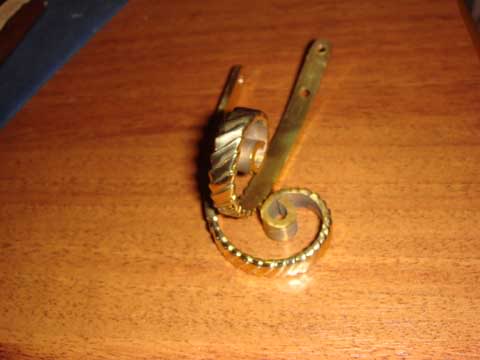

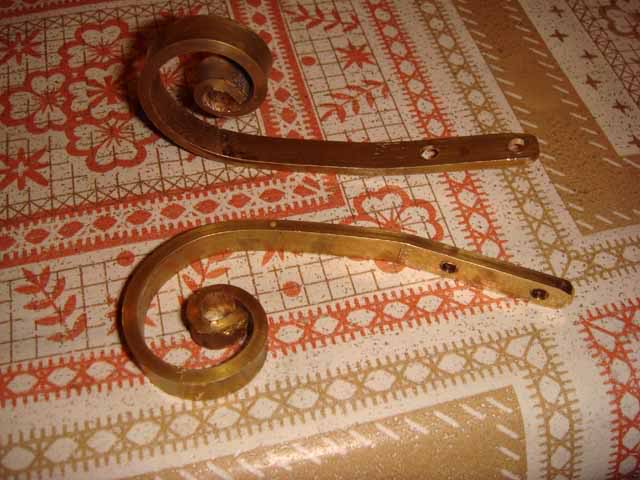

Вчера взял плоский латунный пруток и разогрев на газовой плите, сделал 2 "улитки"

просверлил, но пока не полировал. На нижней плоскости багета немного вырезал 2 канала и прикрутил

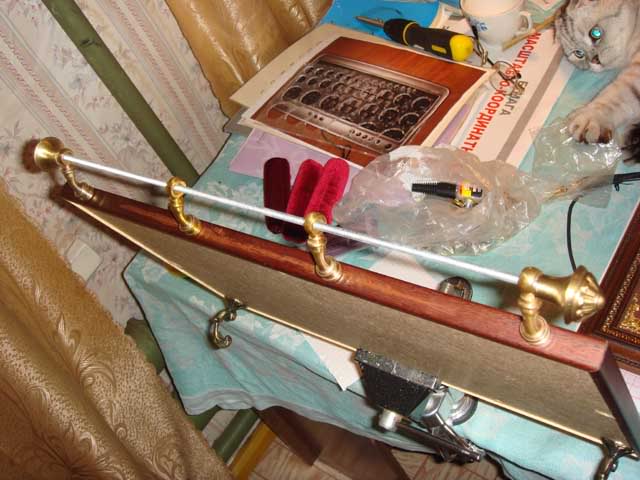

Вот такие держатели для валика получились

Немного украшу их резьбой и отполирую.Wolf_Jungle, цену не помню (честно) рублей 20, а может… не помню короче. Внутрений диаметр 15-16 мм.

Немного доработал держатели подставки для рук (гравирнул и полирнул, затем "состарил" на огне.

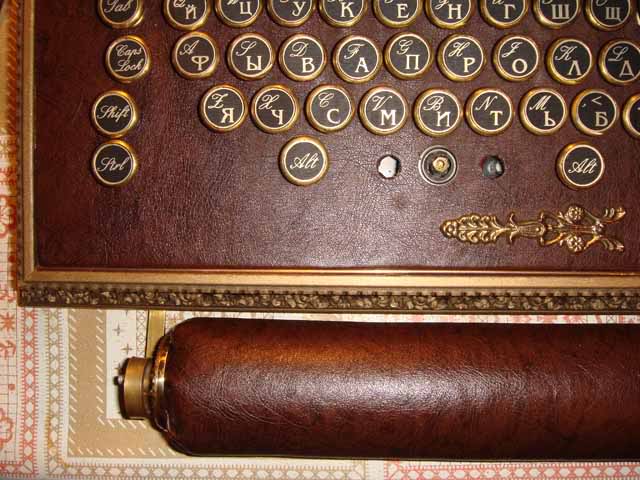

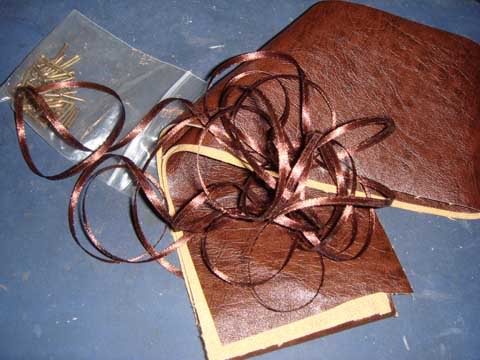

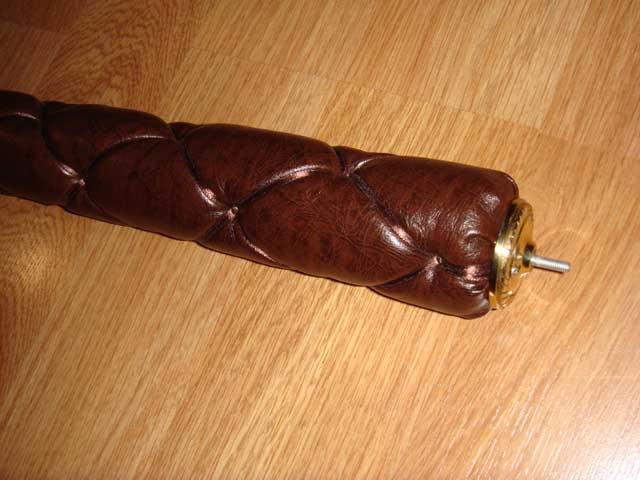

При помощи узкой атласной ленты и бронзовых "старинных" гвоздиков навёл рельеф в виде "копчёной колбасы"

Воооот...BlackJack, всякими их у меня штук 20-30. Под настроение и материал.

Собрал подставку

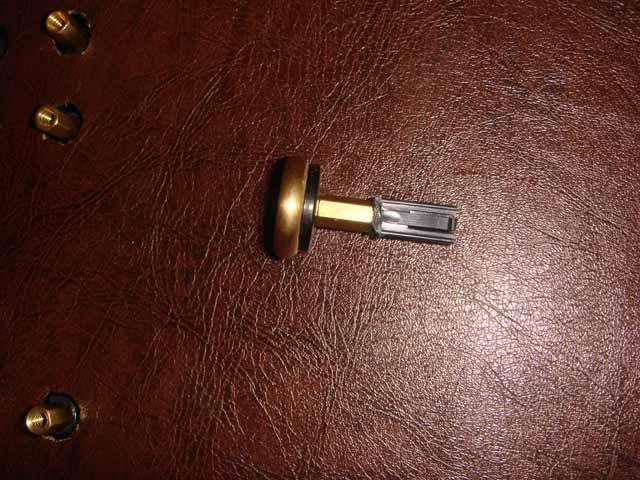

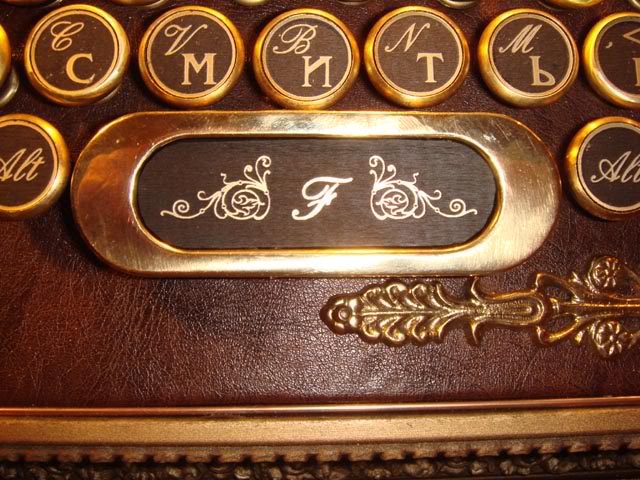

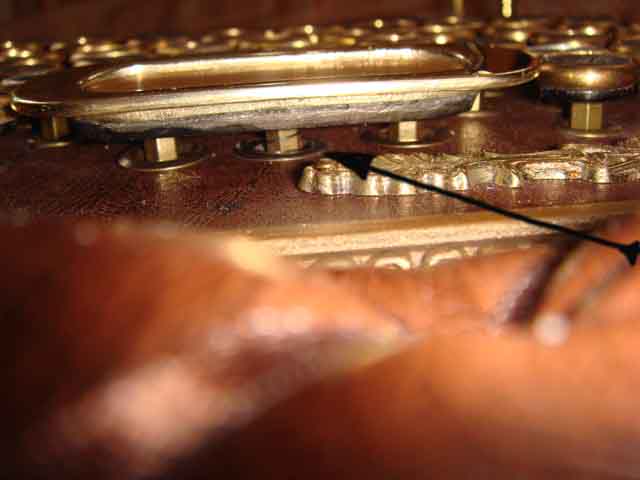

Приделал пробел

Под шток пробела поставил пружинку (слабенькую)

Пружинку изготовил, видоизменив имевшуюся с расширением с одного конца под конус. Пружину пришлось установить из-за того что латунный пробел оказался слишком тяжёлым и упругости мембраны уже не хватало, чтобы поднять пробел. Кнопка западала при нажатии. Кстати, пришлось довольно много искать пружинку необходимой жёсткости, чтобы и ход был лёгким и клавиша не западала.Нуссс, господа! Закончим эту бодягу?

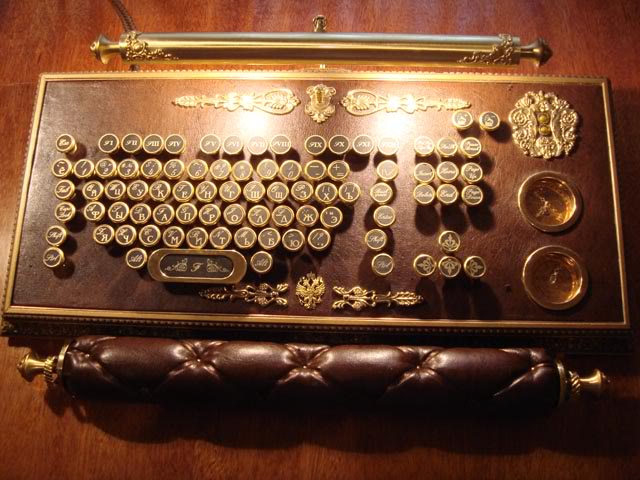

Итак, как я уже сказал выше, благодаря помощи в кореле Dorosh,, выполнены оставшиеся детали клавиатуры

Мне кажется на столе чего-то не хватает, как думаете? Soul Eater, обязательно постараюсь заснять…

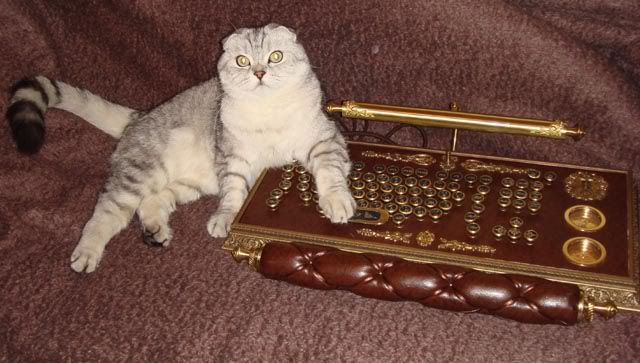

ft-28, зато прикольная и внутри пространство, куда можно засунуть что-нибудь.

Благодаря правильной, обоснованной и конструктивной критике, и немного гемороя с работой — изменил "пробел"

переделал по новой циферблат

и заменил шурупы на латунные заклёпки

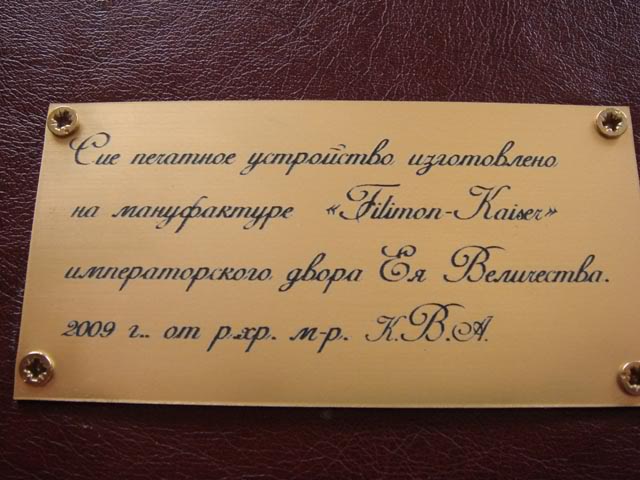

вот надпись на табличке не стал менять… пустое…
