Project Black NAS
Author:s1mba
Вот как и обещал уже заказал все комплектующие и часть даже получил.2 SATA контролёра с амазон.ком
Жду заказ с FrozenCPU.com Вот получил заказ с FrozenCPU.com
Заказ — такой:
Red Illuminated Bulgin Style Vandal Switch -Silver Housing — Ring Illumination
FrozenCPU EZ Bulgin Cables: EZ Cable — Universal
2 шт. 5mm Chrome LED Clip
5mm Blue LED
5mm Yellow LED
Cooler Master 120 S12 120mm Silent Fan — 4 Pack (R4-S2S-124K-GP)
Evercool 92mm x 25mm Case Fan — Medium Speed (EC9225M12SA)
4 шт. FrozenCPU FilterRight 120mm Blue UV Reactive Aluminum Fan Filter
FrozenCPU FilterRight 92mm Blue UV Reactive Aluminum Fan Filter
Dual USB Connector — 2 Wire (204 1135)
Для подключения флешки с системой.
8 шт. Silver SATA II 24" Cable w/ Latch
2шт. Serial ATA Power Adapter — Customizable (4-pins)
Ultra 130 Piece Premium Computer Tool Kit
Покушать решил
Приеду на родину в Одессу, куплю оргстекло и за работу. :)
HDD решил крепить на стандартные корзины для них или на оргстекло.
Посоветуйте что лучше.Вот 3d модель корпуса с разных ракурсов:
Вот чертеж почти готов.
Скоро отнесу в рекламную контору для лазерной резки оргстекла.
Вот соединил вентиляторы по 2. Т.к. буду использовать 3-х канальный реобрас. По 2 вентиля 120 мм на 2 канала на охлаждение HDD в верхнем отделе.
И 3тий 92 мм на вдув воздуха в нижний отдел. Выдув — через блок питания.
Скреплять листы решил вот такими уголками:
По 2 уголка на лист. А если будет не надежно то добавлю еще.
А также от нечего деланья решил уже щас всунуть светики в хромированые деатльки и подпаял провод. Это на HDD.
А на Power будет припаян прямо к кнопке. Т.к. кнопка тоже с подсветкой и на кнопку есть кабель.
Ура закончил чертёж
СПС.Школу закрыли на карантин — появилось время.
Купил дремель :) Счастлив :-D
Алюминиевый уголок нарезал получилось 2 рамки (верхняя и нижняя).
А также ножки которыми они будут соединяться.
Затра сделаю среднюю рамку и соединю всё вместе. А также куплю оргстекло.
А вот так работал

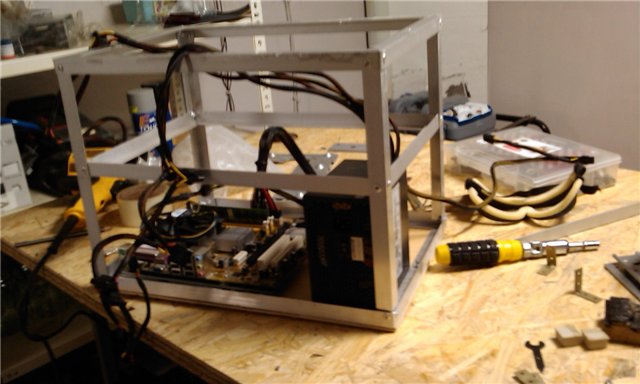

Вот закончил каркас:
Теперь думаю обшивку делать из дерева или всё таки оргстекла?
Красится будет и то и другой по любому.
Если что-то придумаю то завтра займусь обшивкой.Вырезал стенки и сделал крепление материнской платы

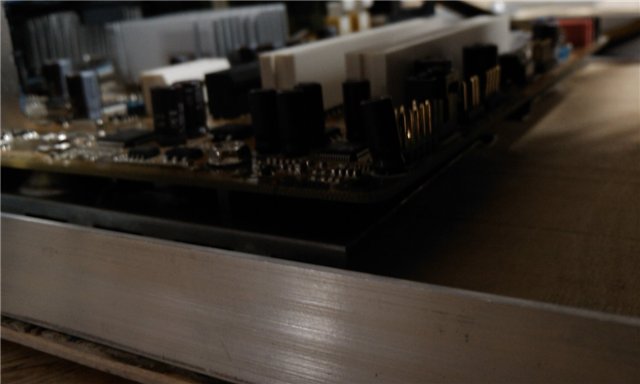

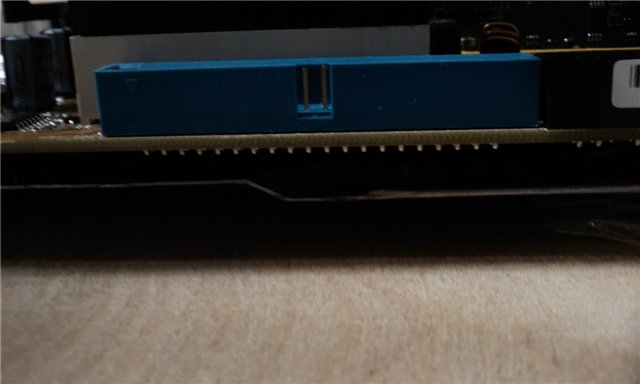

Плата крепится на заднюю стенку взятую от одного из корпусов упреплённую на болтахх и гайках для поднятия, т.к. уголок мешал.

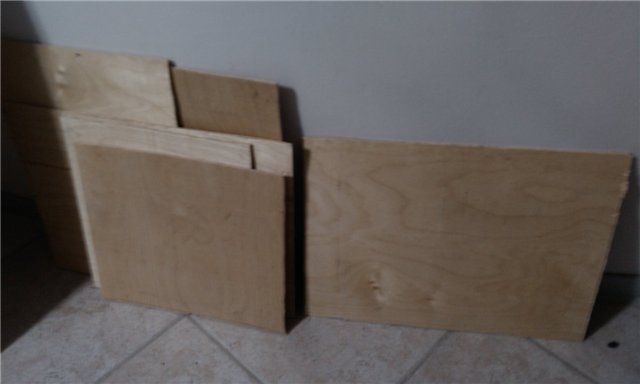

Выпилил все стенки.
Также переделал корзину для 5.25 и установил в неё 3.5 реобрас.
Фото позже.
Продолжение вечером.Вырезал стенки и сделал крепление материнской платы
Плата крепится на заднюю стенку взятую от одного из корпусов упреплённую на болтахх и гайках для поднятия, т.к. уголок мешал.
Выпилил все стенки.
Также переделал корзину для 5.25 и установил в неё 3.5 реобрас.
Фото позже.
Продолжение вечером.Переделал переднюю панель

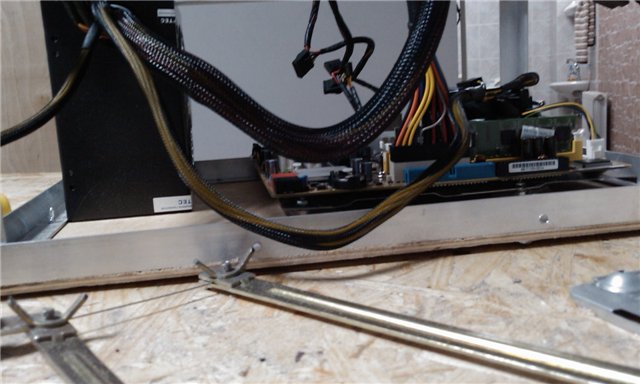

Новая система установки БП
теперь он полностью внутри и снаружи только разъём питания.
С охлаждение все продумано будет 2 куллера на нижнем уровне один вдувать а второй стазу от отверстий БП выдувать.
Также отрзал старые SATA кабеля и подключил новые на 4 HDD каждый.
Вывел кабеля на верхний уровень и переделал карман для HDD. Стандартно в нём 40 мм куллер спереди но он ОЧЕНЬ ШУМИТ. Я его вынул. В крышке сделал отверстие и вставил куллер от старого радиатора на проц. Заклеил холодной сваркой. Отшлифовал, покрасил. Подключил. Работает тихо.
Вид на БП с другой стороны
Прорезал дырки в передней панели
Примерка блока питания
Ну и средняя панель
Передняя панель получилась :puke:
Буду переделывать Вырезал отверстие под сидюк, карман и реобрас
Левая сторона с винтилём
