UVbox - собираем компьютер в формате mini-ITX

Author:Nifty

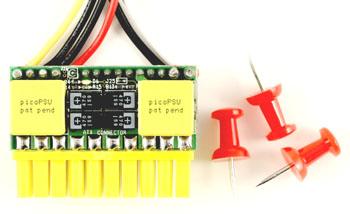

Небольшие изменения в спецификациях, вместо блока питания PW-200-V будет использоваться два блока питания picoPSU-120, что позволит сократить количество "проводов" и уменьшить занимаемый блоком питания объем.



К первому блоку будет подключена материнская плата и плата микроконтроллера (OLED), а ко второму будут подключены жесткие диски, DVD-RW и USB платы расширения.Почти все железо уже заказано/куплено, из списка остальсь приобрести только bluetooth.

Все usb'шные адаптеры как видите очень маленькие, ТВ-тюнер даже меньше чем я ожидал.

Слева-направо Apacer HT203 USB flash, DLink DWA-140 USB WiFi adapter, AverMedia Volar AX USB TV-Tuner



USB разъемы скорее всего использоваться не будут, выпаяю их и буду подпаивать провода к платам.Имхо отличнейший радиатор для северного моста и всего 300р. Комплектный вентилятор 40х40х20 надо будет заменить на Sunon 40x40x10 (VAPO) для того чтобы вписаться по высоте в 1U.

Да, Bluetooth будет внешним, т.к. оставшийся 4-й USB порт будет занят микроконтроллером, а ставить внутрь еще и хаб я не хочу (хотя и можно, "микро" хабов для usb хватает). А кроме того внешний BT от ASUS будет отлично смотреться в паре с ресивером logitech nano

ASUS USB-BT21:


Logitech NANO (w/l mouse receiver):
Стандартные провода использующиеся в блоках питания слишком жесткие, и потому их сложно будет нормально разместить и зафиксировать в таком маленьком корпусе.

Вместо них можно использовать знакомые всем кто увлекается радио-управляемыми моделями "силиконовые" провода. Они исключительно гибкие, cиликоновая изоляция выдерживает температуру до 250C, можно подобрать провода нужного сечения. Можно найти почти в любом магазине для моделистов, приблизительная стоимость от 30р. за метр.

Всем спасибо за проявленный интерес и пожелания
До 20-го числа я в отпуске
Как только вернусь — продолжу отчитываться о том, как продвигается проект.

ЗЫ:
1. Блоки питания picoPSU-120 уже ждут меня на рабочем столе

2. WiFi адаптер возможно будет заменен на DLink DWA-120 (b/g), т.к. 140-й (b/g/n) адаптер стандарта "N" требует две антенны.

3. Второй жесткий диск 200Gb/7200RPM тоже есть, но я решил, что в системе будет достаточно одного "шустрого" диска, а второй будет использоваться в качестве "хранилища" и потому объем важнее. Скорее всего вторым диском будет 2.5" SATA Seagate 320Gb 5400.5

ЗЗЫ:

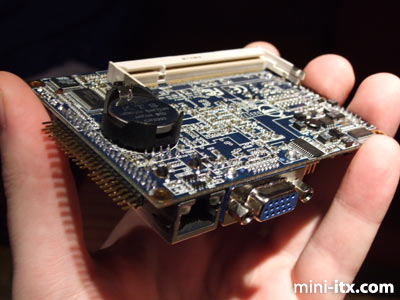

Кроме того, я не удержался и купил на оверклокерах материнскую плату VIA pico-ITX (PX10000G), теперь думаю, что бы такого интересного сделать на базе этой крохи.

Подключаем Slim ODD привод с интерфейсом ATAPI/IDE к плате без IDE

Существует несколько вариантов подключения, первый — SATA, второй — USB.

SATA:

1. Из того что доступно у нас — можно купить два переходника

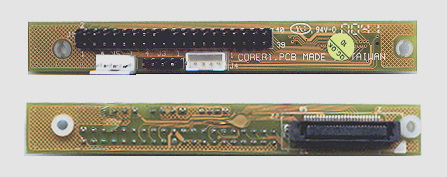

первый, это ATAPI-IDE, он выглядит как-то так:

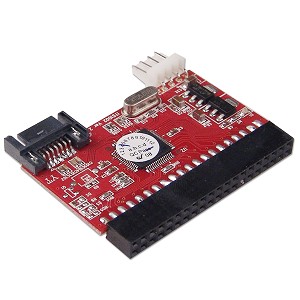

второй, это IDE-SATA, например такой:


Это позволит подключить привод по интерфейсу SATA и обойдется вам в ~30$, но будет занимать достаточно много места, что не всегда удобно.

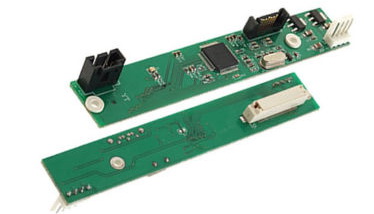

2. По интернету можно заказать прямой переходник ATAPI-SATA, они бывают двух типов.

У первого типа плата выше чем сам привод, что тоже не всегда удобно, а кроме того не соотв. стандарту. Но такие переходники наиболее распространены и их можно купить на eBay, вместе с доставкой он обойдется вам в 20-25$



Второй тип соответствует стандарту, высота платы 13мм. Однако в отличие от переходников первого типа их выпускает всего одна корейская компания, и они мало распространены. Заказ такого переходника с доставкой обойдется вам в 30-40$




USB:

Кроме этого можно подключить привод по интерфейсу USB. Для этого надо пожертвовать внешним боксом для slim cd приводов, такие боксы можно купить и у нас. Новый бокс обошелся мне в 900р., как правило цена варьируется в пределах 700-1100р. Не стоит смотреть на то, что на них написано (SONY, HP, IBM) все это изделия одной и той же китайской компании.

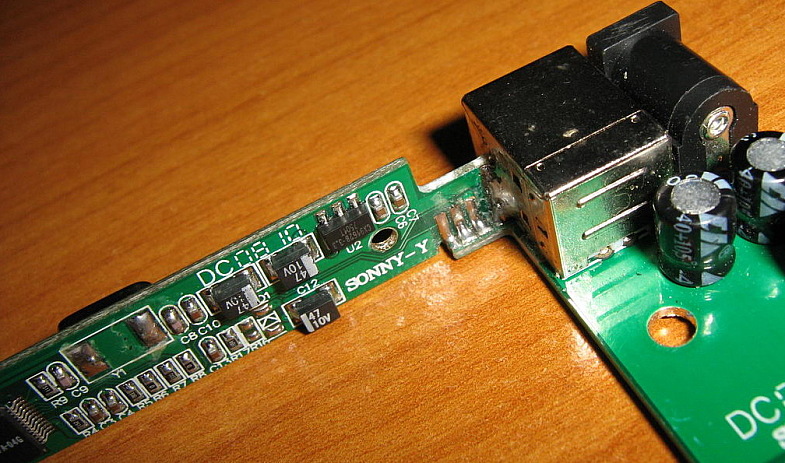

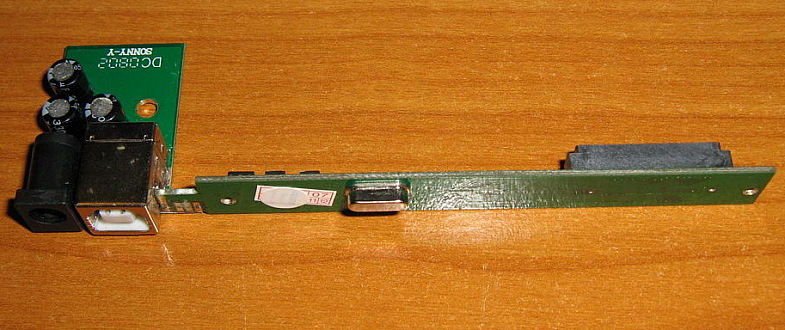

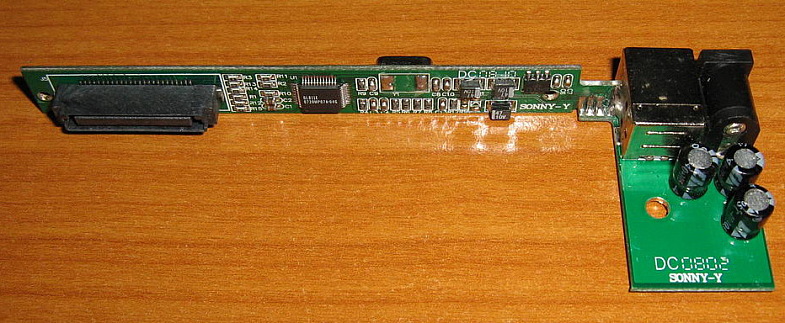

После этого нужно извлечь из бокса плату адаптера ATAPI-USB



Плата адаптера соотв. стандарту по высоте. К качеству изготовления я не могу предъявить никаких претензий.




Если вы знаете как обращаться с паяльником — можно минимизировать занимаемое адаптером пространство отпаяв часть платы, на которой находятся USB разъем и разъем внешнего питания. И припаяв провода USB интерфейса непосредственно к плате адаптера.



Пока все Не смотря на то, что все поносят российскую почту — я ни разу не сталкивался с проблемами. Все приходит за 2-3 недели, и пока ничего не пропало.

Итак, на данный момент пришло все, что я заказывал для данного проекта.

1. Блок питания DC-DC 200Wt, PW-200-V

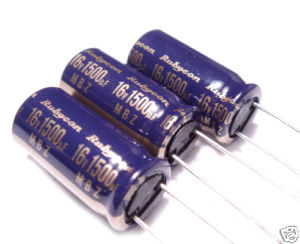

2. Конденсаторы Rubycon 1500Мф / 16В



3. Адаптер ATAPI (slim CD) — SATA

Подразнюсь парой картинок, все модели закончены на 80%.
Сразу отвечу на вопрос — "а на фига?". Просто интересно создать корпус полностью в виде модели, это позволит избежать практических ошибок при размещении компонентов в столь тесном пространстве.

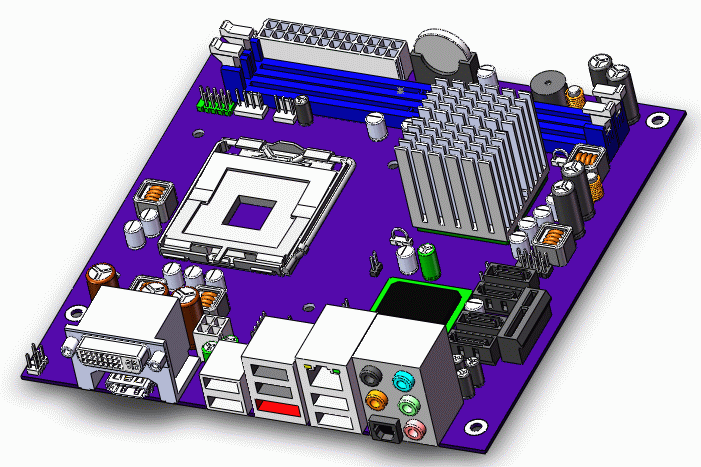

Модель DG45FC готова



Кроме этого сделаны модели:

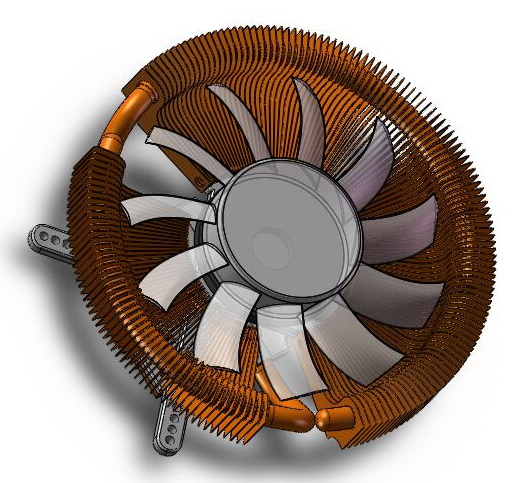

Сложные — Zalman VF900-Cu
Упрощенные — 2.5" HDD Seagate, Slim DVD-RW AD-7633A, Corsair XMS DDR2 RAM, Slim CD-SATA adapter

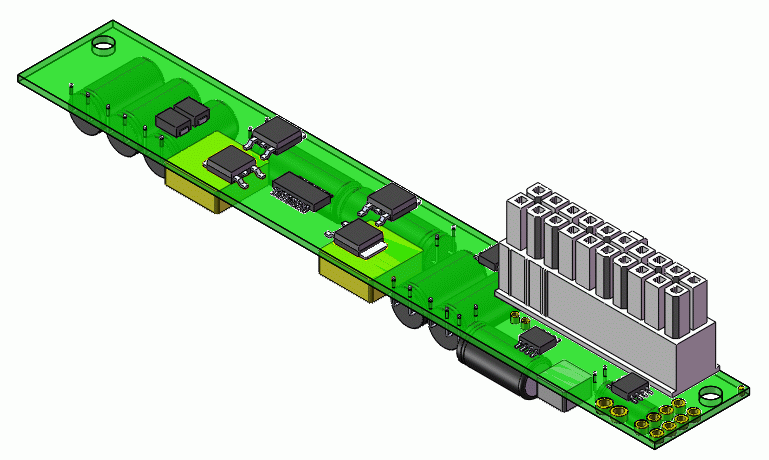

Осталось сделать: PV-200-V PSU, и простые модельки для всех USB устройств. Это займет еще пол дня, после чего проектирование шасси — день или два. И можно будет лепить корпус А это блок питания PW-200-V



ATX'овый разъем там так, для истории. Т.к. я его скоро выпаяю! Еще несколько изображений в процессе работы, на этот раз шасси.







Вид снизу под углом, вид сверху под углом, и линейные размеры получившегося шасси.

171,45 х 181,45 х 69,20 (ШхГхВ, мм.)

Если немного усложнить конструкцию, то можно уменьшить высоту шасси на 2мм.
Возможно я так и сделаю, но перед этим нужно провести "стендовые" испытания имеющегося железа на предмет тепловыделения компонентов в процессе работы, под нагрузкой и без.

Если применить сверхтонкий slim dvd-rw привод (9.5мм), то можно уменьшить высоту еще на 3,5мм соотв. Однако у нас нельзя купить такой привод с щелевой загрузкой. В штатах таие приводы есть (выпускаются Panasonic'ом для компьютеров Apple), в идеале можно было бы купить такой привод с интерфейсом SATA. Но на сколько я понял, в apple изобрели свой разъем для подключения такого привода. В общем — везде свои хитрости.А это первые наброски на тему корпуса



Материал: темно-синее прозрачное оргстекло.

Основная фишка в том, что в выключенном состоянии не будет видно никаких кнопок и т.п. На передней панели — только прорезь для загрузки дисков.
Включаем в розетку и щелкаем микро-тумблером питания на задней панели, начинается инициализация микроконтроллера — загорается подсветка сенсорной кнопки "power". Нажимаем "power" — система включается, загорается подсветка кнопки "eject", дальше микроконтроллер инициализирует дисплей и включает подсветку четырех кнопок управления дисплеем.
На словах все это конечно не так интересно, постараюсь сделать в солиде демо-проект.

Корпус состоит из 4-х частей, верняя панель, нижняя панель, задняя панель и панель совмещающая переднюю, левую и правую части корпуса.

В нижней панели отверстия "решетки" вентилятора, выходить теплый воздух будет через заднюю панель (над ней еще работаю).

Ясное дело похож :)
Представляете как тут уже все истоптано, всеми кто не хочет "быть похожим" на мак мини, и всеми кому на$рать на мак мини?

APPLE

DELL

ASUS

AOPEN

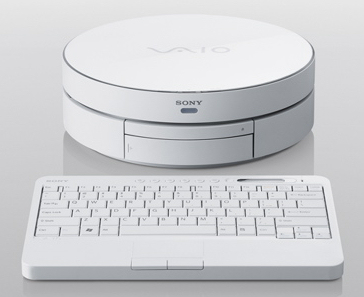

SONY


Думаю через годик (если конечно кризис не войдет в штопор) на рынке мини-десктопов будет толпиться куча производителей. Чему способствует и интел со своим "Атом"."Не ходите дети, в африку гулять" ©

Сегодня хотел поменять в своем ноуте SONY VGN-SZ4XRP жесткий диск на более емкий. При чем, один раз я уже это делал, где-то год назад.

Делаю все по инструкции самой же SONY, их можно найти в инете.

Нужно разобрать корпус. (да, да — разобрать весь корпус. It's SONY)

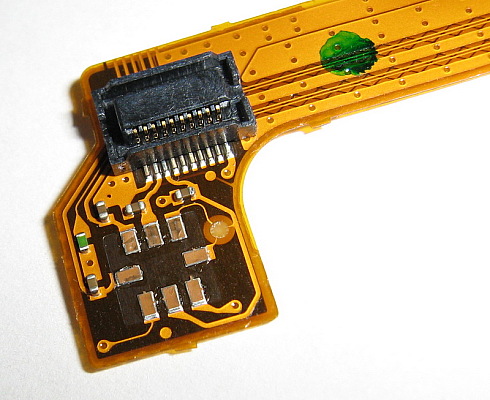

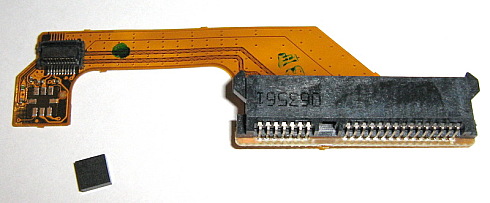

Демонтировать гибкий шлейф соединяющий жесткий диск SATA с мат. платой. и заменить диск. Шлейф зафиксирован на разъеме липкой лентой, ее я предварительно снимаю есст. Снимаю шлейф и оп-ля, вижу что на короткой полоске скотча, фиксирующей угол шлейфа с обратной стороны, остался какой-то подозрительный "черный квадрат Малевича".

$^&@!!! Это микросхема

SONY #@%^! использовали такой скотч, что микросхема оторвалась от своих контактов!!! (они остались на шлейфе) и так и осталась приклеенной к скотчу.






После того как удалось разглядеть надпись на чипе (сфоткать его в макро режиме) оказалось, что это 3-х осевой датчик ускорения "3L02AL". Используется совместно с софтом от SONY, для того чтобы запарковать жесткий диск, в случае сильной тряски или падения ноутбука. Чип можно купить у нас, что радует несказанно. Припаять тоже думаю не проблема, где-нибудь, где сотовые чинят.

Итоги: Новый чип стоит 400р., ну и запаять его — пока неизвестно сколько.

ЗЫ: Кстати, ноут прекрасно работает и без этого чипа. Если е ставить софт который отслеживает этот датчик, то можно и так жить. Но стремно :)

ЗЗЫ: К чему это все? Ну так, просто страшная сказочка на ночь Ноутбук отремонтирован, продолжаем думать на тему корпуса.

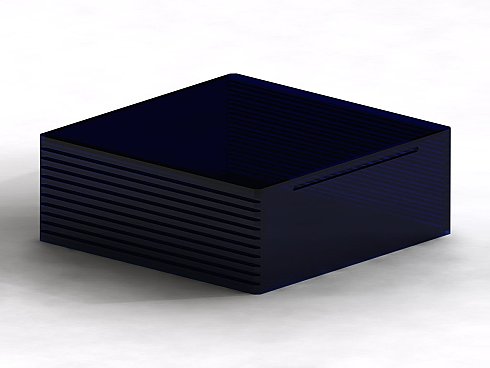

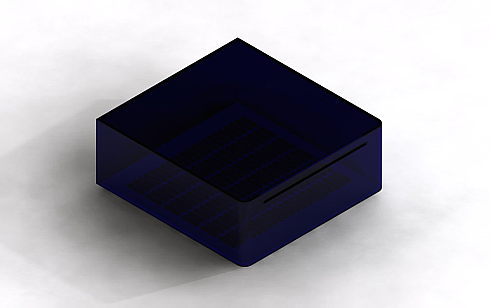

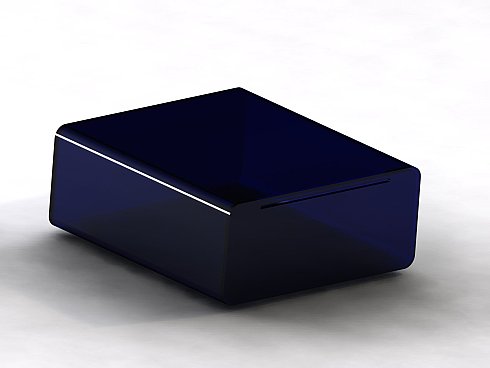

Пока есть три варианта

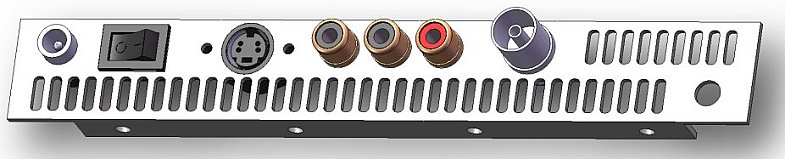

Пока что Больше всего нравится второйЧтобы немного разогнать скуку выложу картинку верхней части задней панели шасси. На нее будут выведены разъемы от блока питания и TV тюнера, выключатель питания и антенна WiFi.



Модели разъемов есст. сделаны с уже имеющихся в наличии.И еще один вариант корпуса, это попытка объединить второй и третий вариант корпусов показанных ранее. Получился эдакий "корпус — лучший подарок"

В процессе размышлений на тему "что бы такого замутить" возникла идея — как можно с пользой задействовать имеющийся разъем PCIe-x1 в очень маленьком корпусе. Идея хорошая, но на практике, увы, ее пока реализовать трудно.

Суть в том, что можно использовать платы в формате PCIe-Mini (PCI Express Mini). Этот формат разъема широко используется в новых ноутбуках, и заменил использовавшийся ранее Mini-PCI.

en.wikipedia.org/wiki/PCI_Express_Mini_Card

На данный момент можно найти в продаже WiFi адаптеры, TV тюнеры и SSD флеш память.

К сожалению переворошив несколько десятков страниц при помощи googl'а. Я так и не смог найти "гибкий" адаптер PCIe-X1 -> PCIe-Mini.

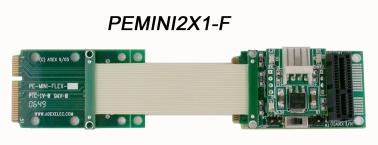

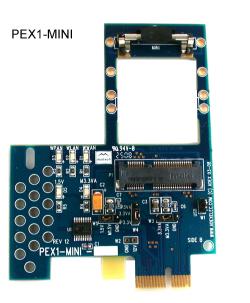

Есть лишь адаптер с обратной функциональностью, т.е. PCIe-Mini -> PCIe-X1



Имеющийся в продаже обычный адаптер PCIe-X1 -> PCIe-Mini, выполненный в виде платы. Слишком громоздкий, и смысла в его использовании нет.
