Проект Клавдиевый реактор Трафик !.
Author:Filimon
Это, скорее всего, последняя моя работа в стиле "альтернативная история стимпанка". А может и вообще последняя…Для смотревших "Изгнанник" всё должно быть ясно, для несмотревших — поясню.
Это энергетическая установка, обеспечивающая полет "ваншипов" и вообще энергетические нужды того выдуманного мира. Ни в коей мере не хочу слепо копировать или полностью следовать авторам фильма. Их фантазия всего лишь подтолкнула мою фантазию. Скорее всего здесь замешан и " цельнометаллический алхимик" и "стимбой" и… хрен его знает что.

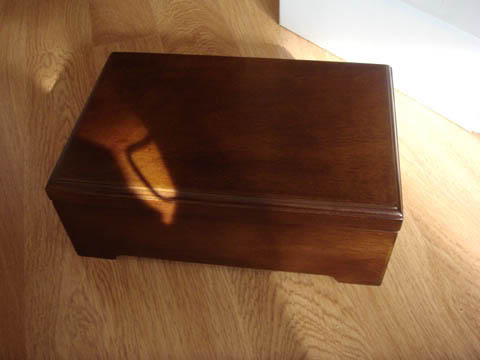

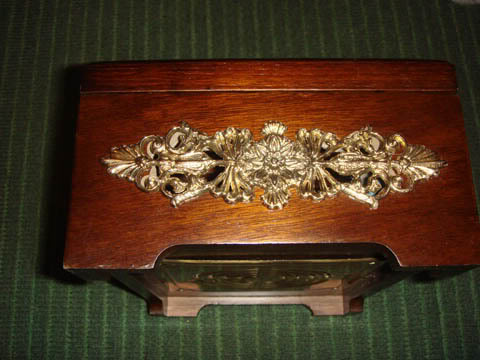

Для начала была взята за основу деревянная шкатулка, из которой удалил потроха.

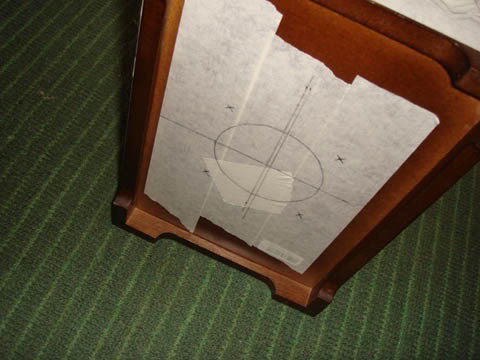

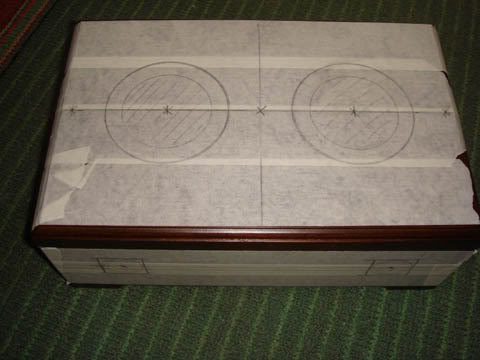

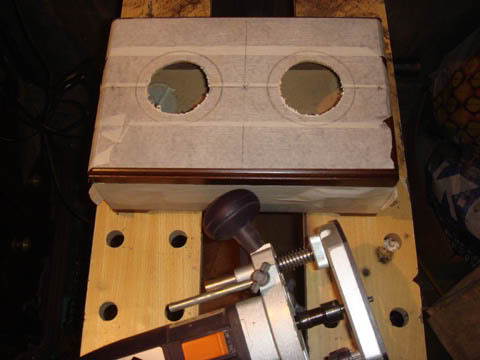

После разметки

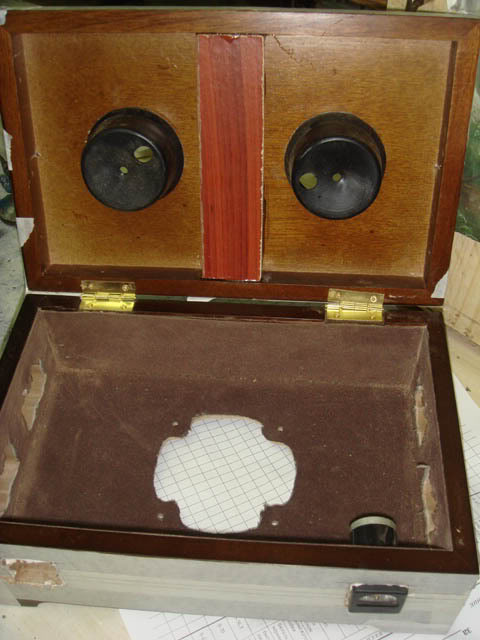

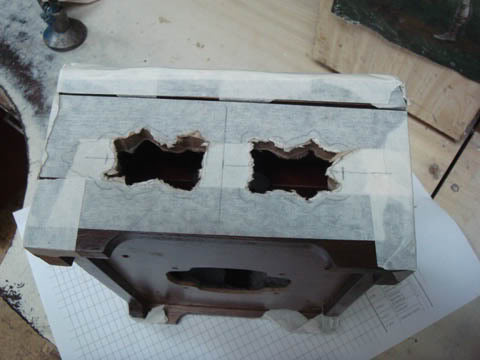

Прорезал дыры
Поставил вентиляцию (придётся много чего охлаждать)

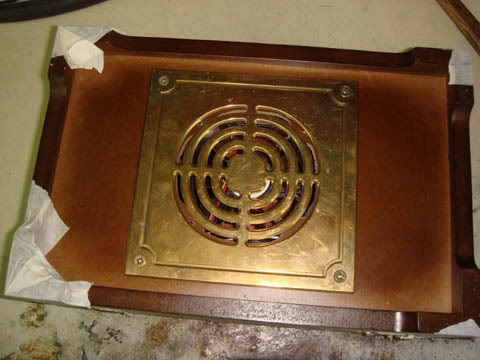

Снизу прикрыл латунной решёткой (ибо вё должно быть культурненько).

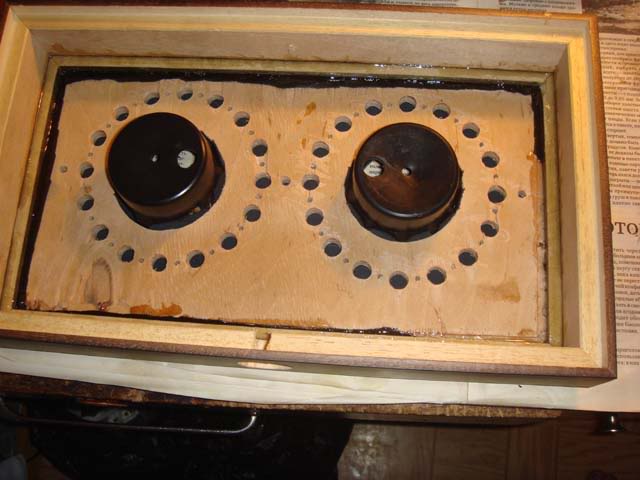

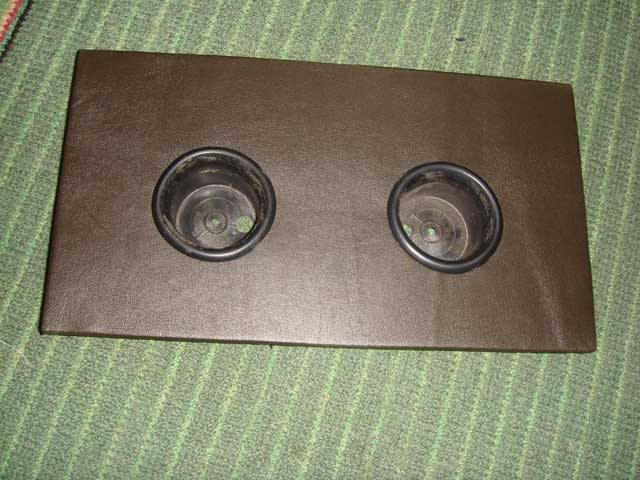

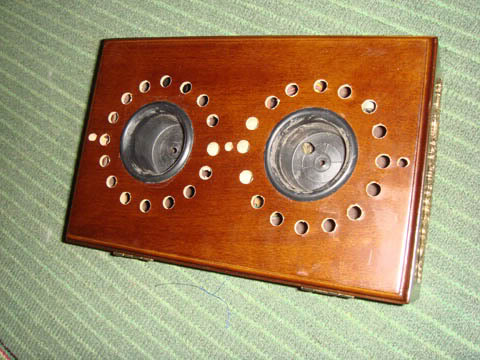

На крышке насверлил отверстия (10мм) и Поставил 2 пластиковых "стакана".

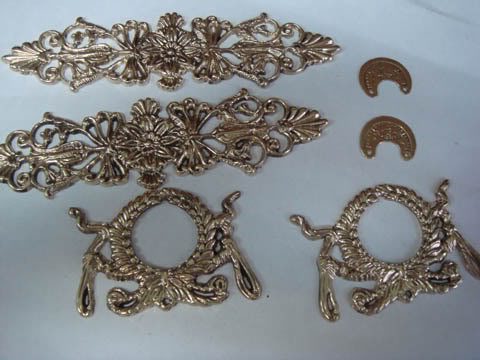

В хозяйственном магазине купил немного латунной фурнитуры для мебели, немного доработал, отполировал электрополировкой и покрыл прозрачным лаком, чтобы уберечь от окисления.

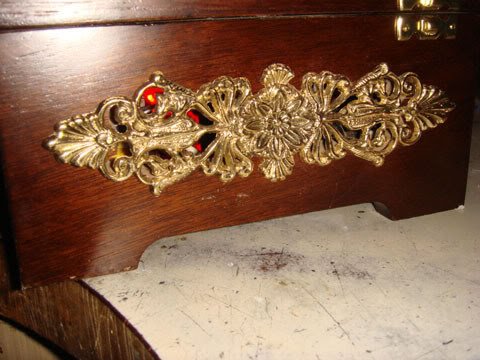

Закрыл боковые отверстия декоративными решётками.

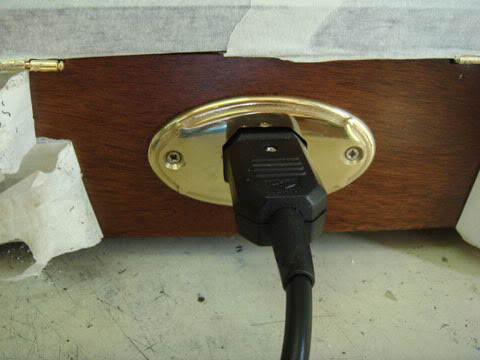

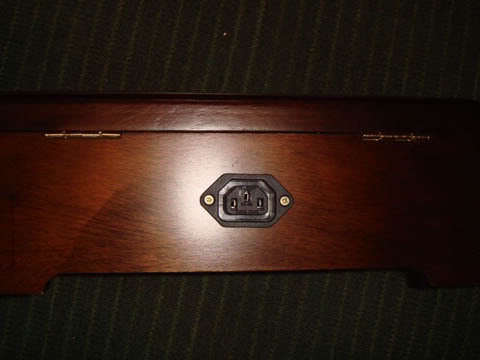

На задней стенке прорезал и укрепил гнездо питания.

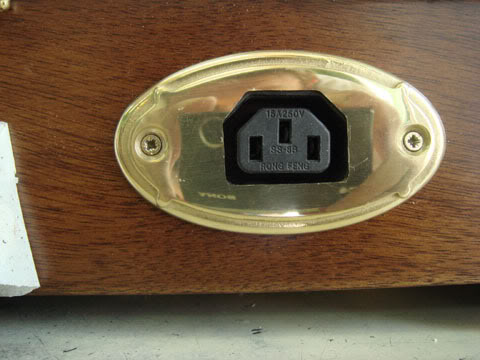

Также закрыл латунной накладкой (куплена в магазине как табличка для дверей).
Не пинайте меня сильно, я ещё маленький… Serzh, Стаканчики? Сам пока не знаю. Проект еще не закончен
А разглядел ты вот что:

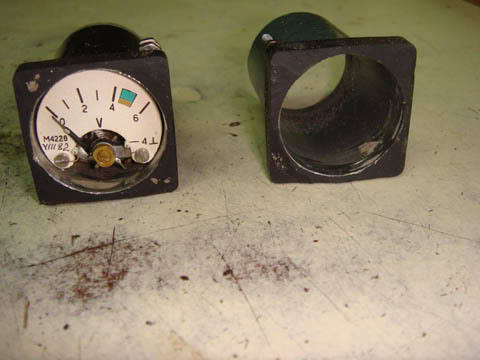

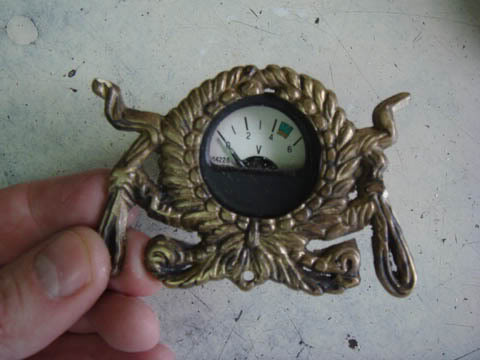

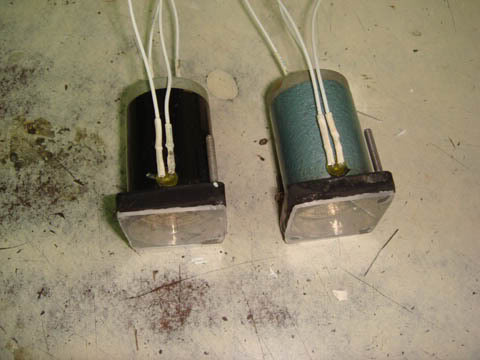

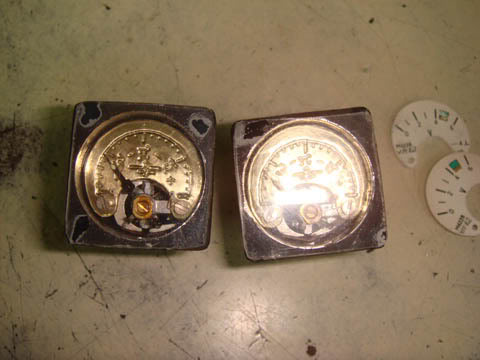

Имелись два миниатюрных вольметра (0-6 вольт). Разобрал их,

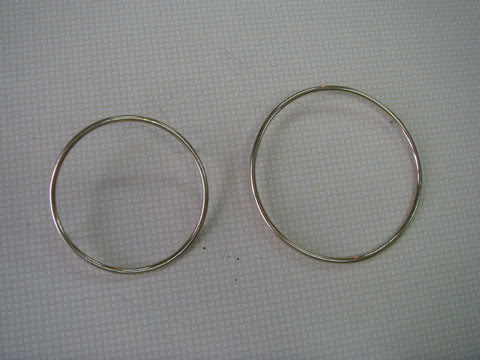

Подобрал соответствующую латунную рамку
обрезал все лишнее
Просверлил в корпусе дырки
сделал новую шкалу из латуни с гравировкой делений
заменил переднюю стенку, стекло (убрал лишнее и сделал круглым),
заменил шкалу

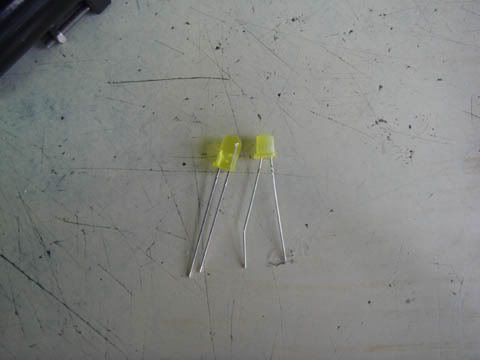

сделал подсветку янтарно-желтым светодиодом

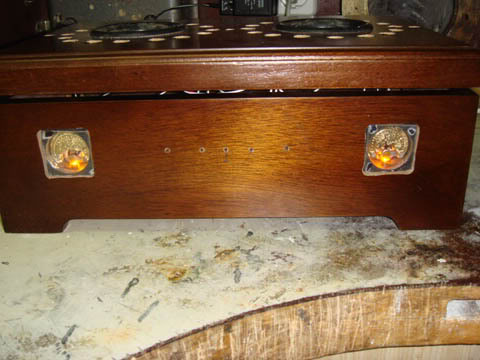

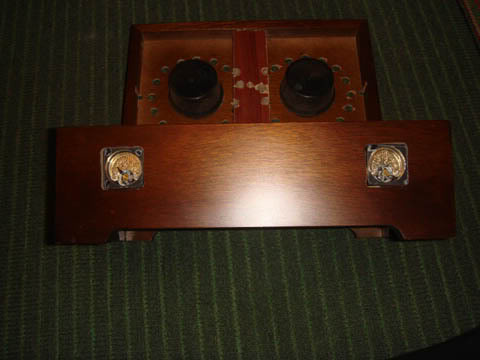

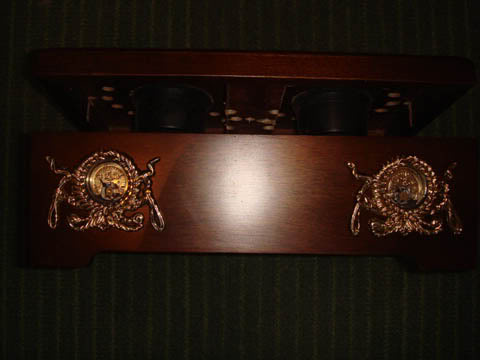

Прорезал дырки и установил индикаторы

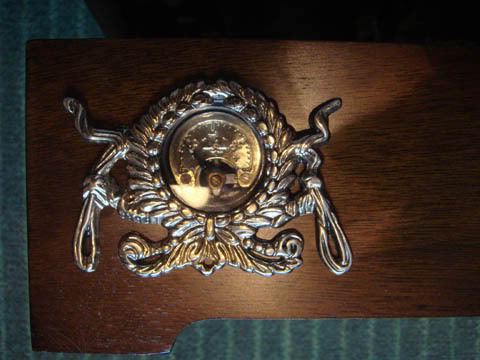

установил латунные рамки

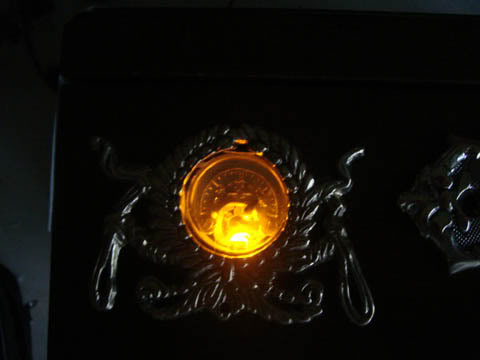

Подсветка в действии
Как видите — всё предельно просто ...Zhukart, сасибо за лестную оценку
Дальше в лес — толще партизаны

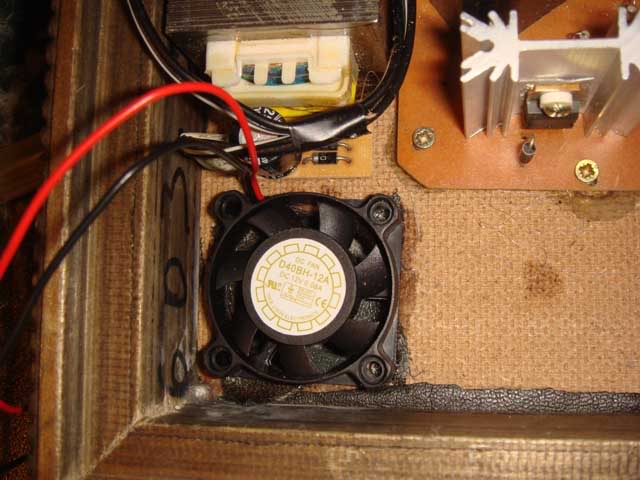

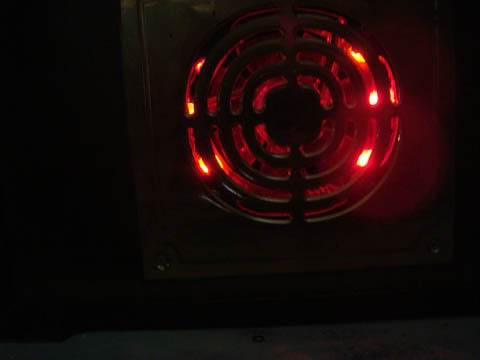

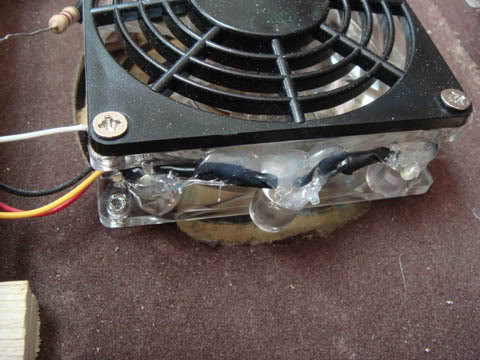

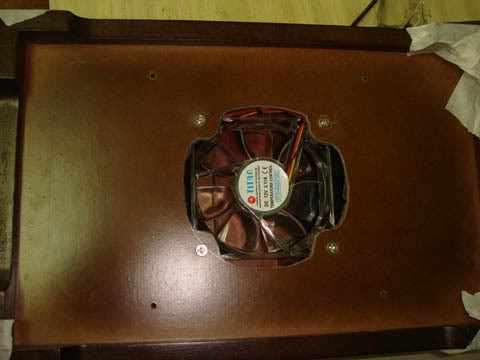

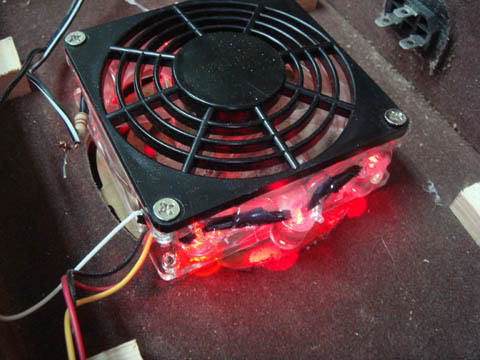

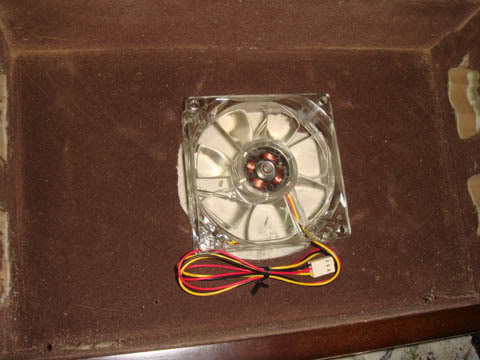

Сделал подсветку вентилятора на дне коробки. Вентилятор использовал прозрачный, поэтомы просто приклеил к нему с десяток светодиодов 10 мм.

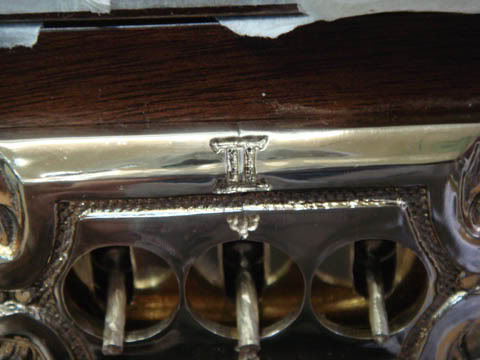

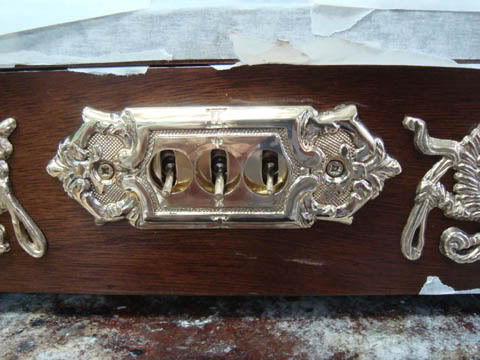

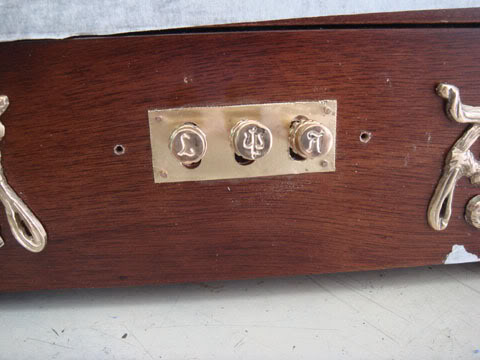

На передней панели смонтировал три тумблера

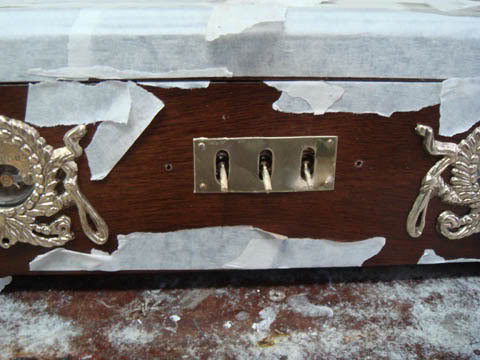

обточил концы и прикрыл латунной полоской с прорезями

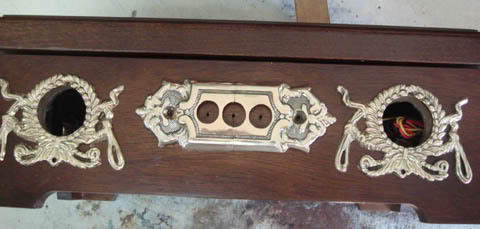

сверху закрыл латунной полированой накладкой
Для этого использовал щёчку от дверной ручки (купил в магазине, затем убедился, что она не подходит ). Пришлось разрезать, совместить края, удалив лишнее по длине, спаять, зачистить и отполировать.
место спайки тщательно заполировано и покрыто гравировкой, практически полностью скрывающей шов

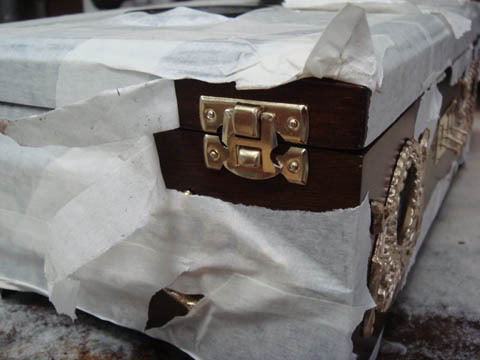

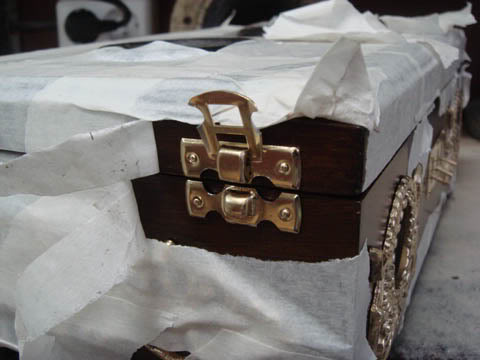

По бокам шкатулки поставил латунные замочки, предварительно доработанные

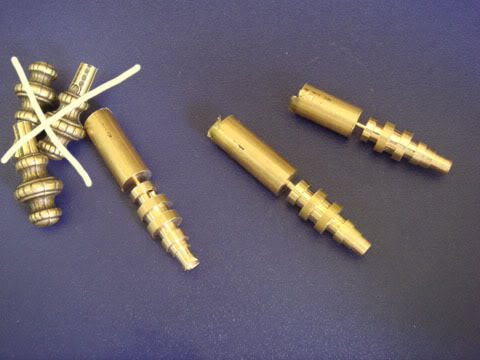

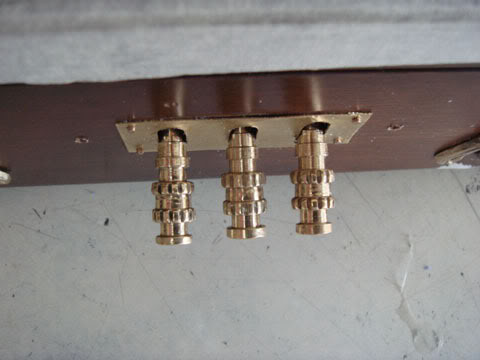

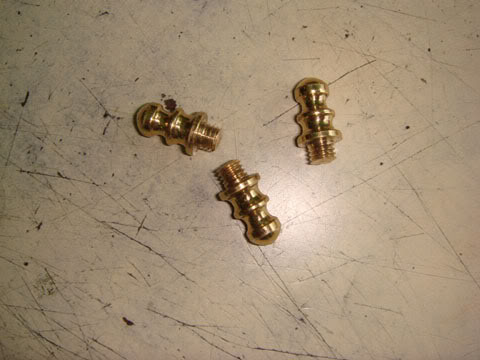

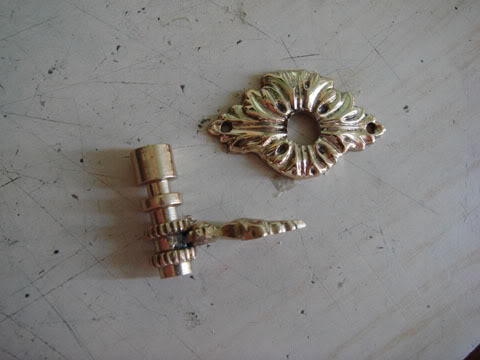

На выключатели сделал (выточил на станке) специальные набалдашники (по другому не знаю как их назвать )
Сначала хотел использовать части дверных ручек от мебели, но потом решил точить сам
Сделал гравировку на ручках
Дальше — партизаны ещё толще Итак, пока "знаток" моется в бане, продолжу.
На верхней крышке насверлил отверстия 12мм.

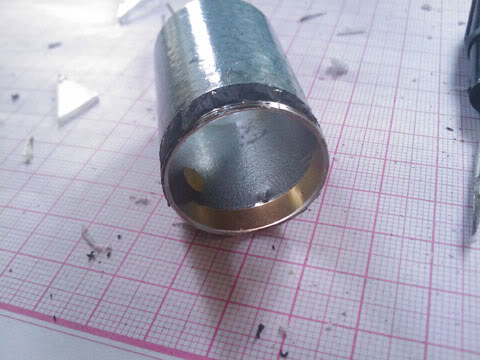

Нарезал на токарном станочке трубок с фаской 10мм. диаметром и20мм. длины.

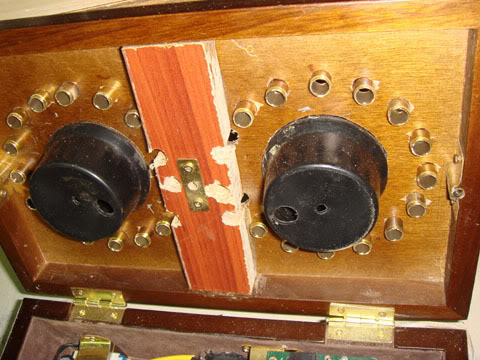

С внутренней стороны разместил
И приклеил

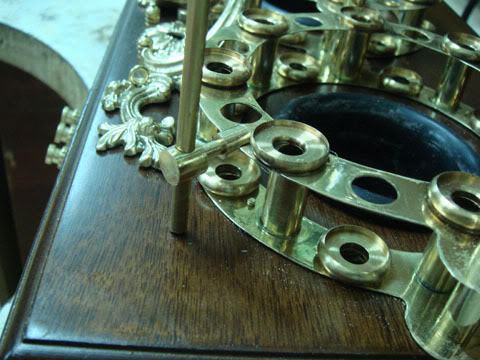

с боков сделал 2 втулки для крепления

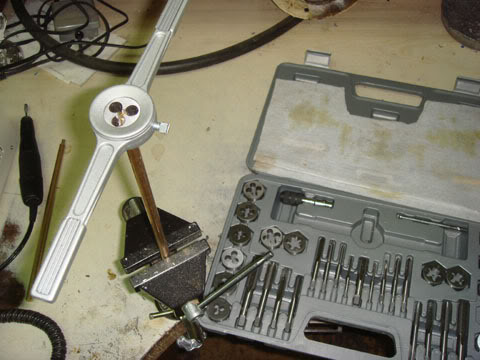

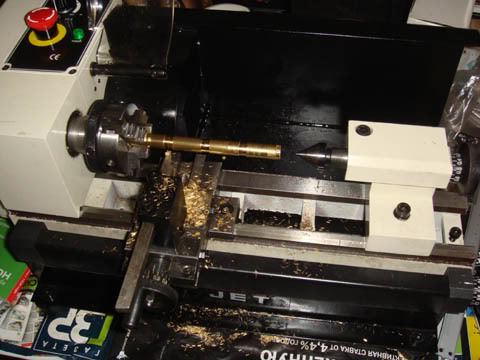

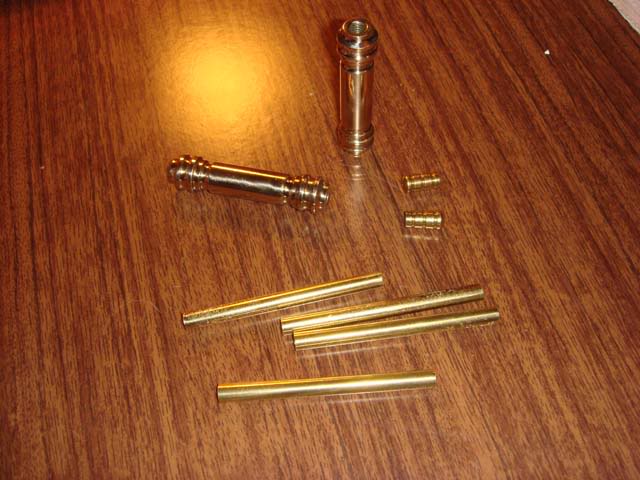

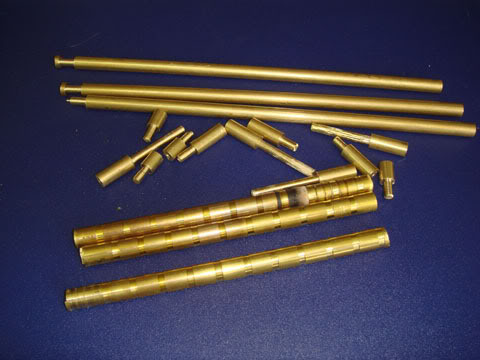

проточил 3 штанги (сборные) и нарезал резьбу

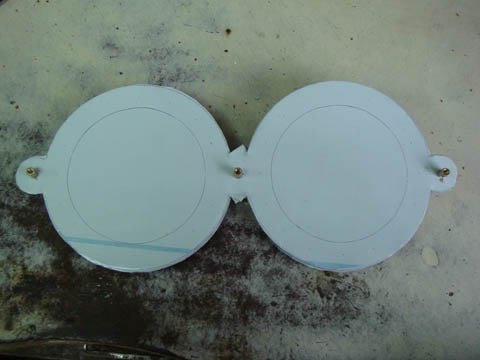

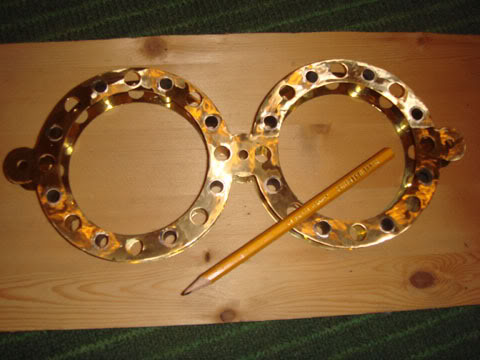

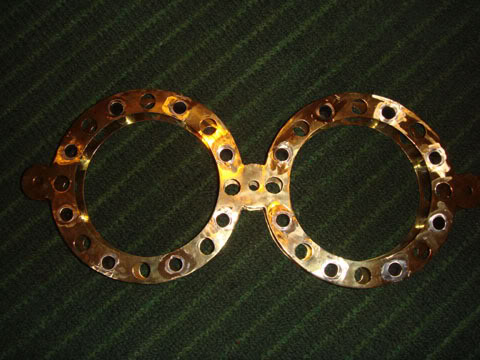

Расчертил, скрепил (чтобы детали были одинаковыми) и порезал листы латуни (0,8мм.) Вот что получилось:

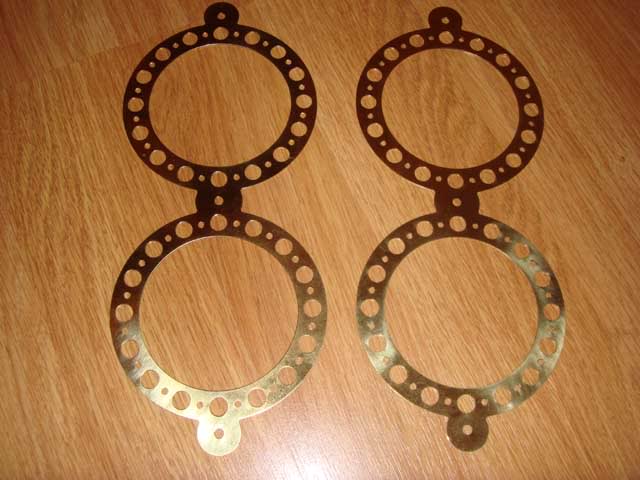

4 одинаковых заготовки
Ну и чего приуныли? Ни вопросов, ни ответов. Я ведь не злой ни разу.
Продолжаем, партизаны пухнут на глазах.

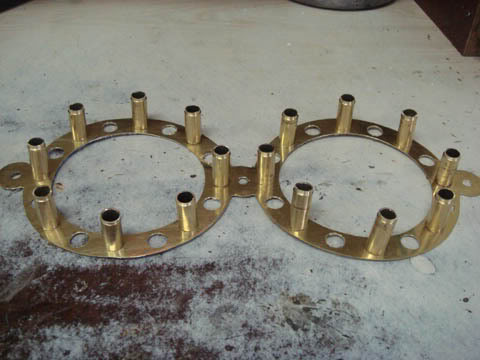

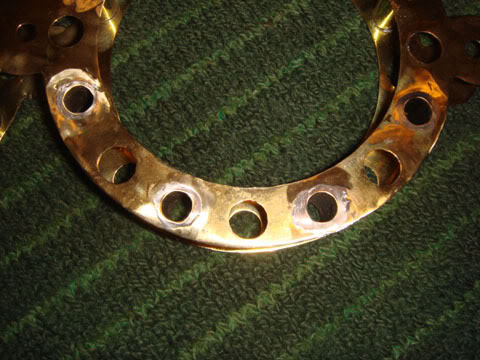

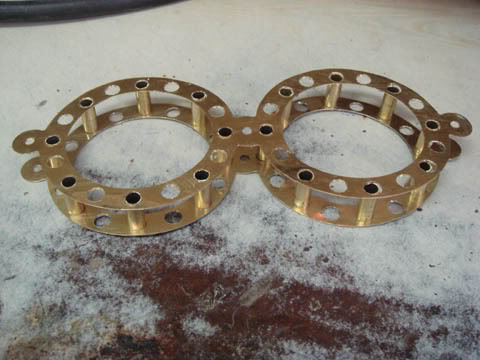

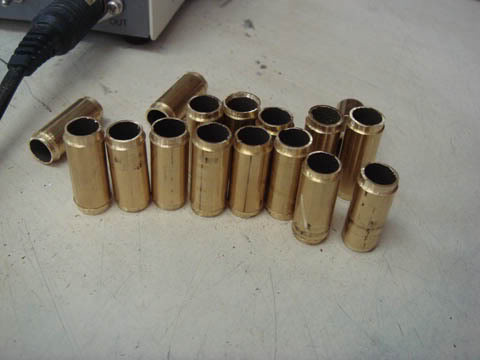

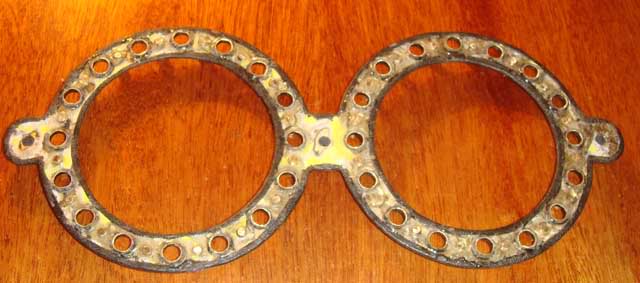

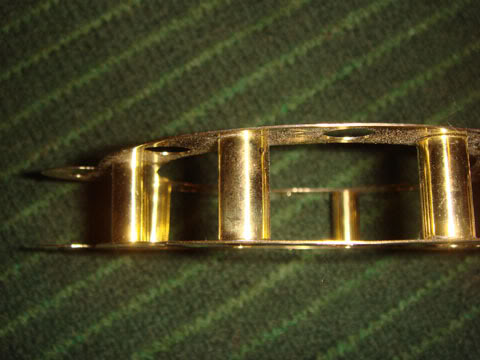

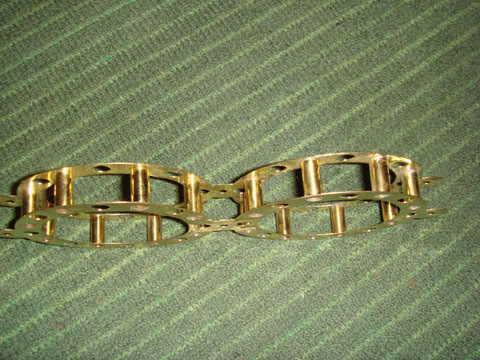

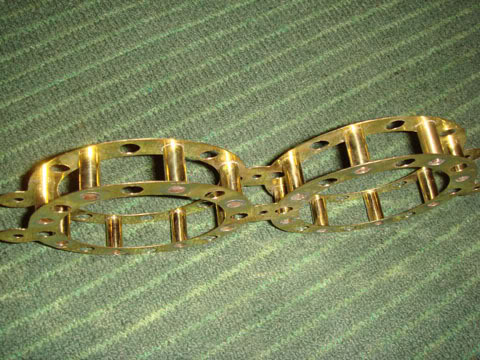

Нарезал из латунных трубок втулки с канавкой с обоих торцов, облудил, спаял с 8-образными заготовками.
Сначала пришлось отполировать все втулки и заготовки, потом спаять, затем снова отполировать. Всё это из-за сложной поверхности.
Припаял чечевице-образные латунныешайбы

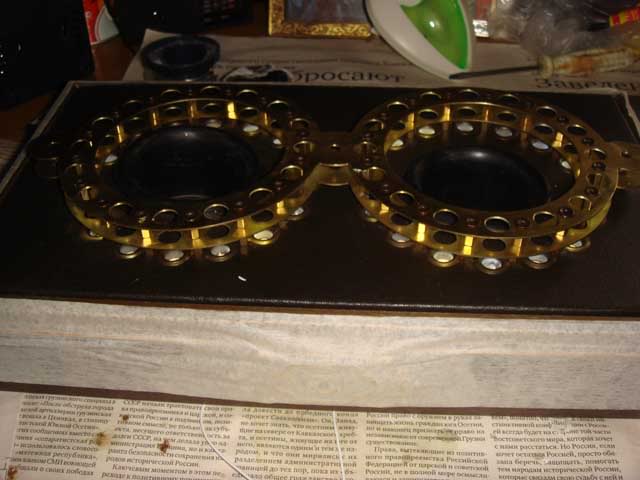

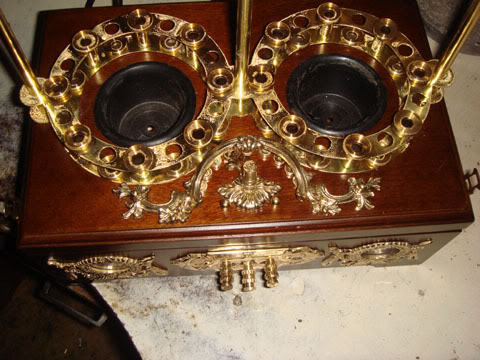

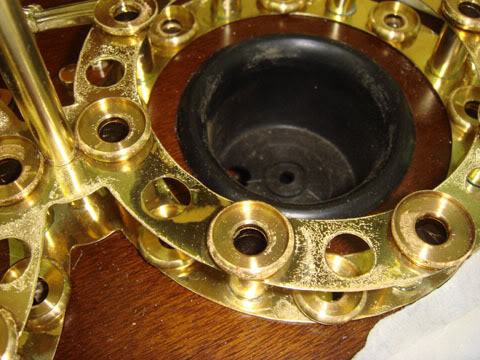

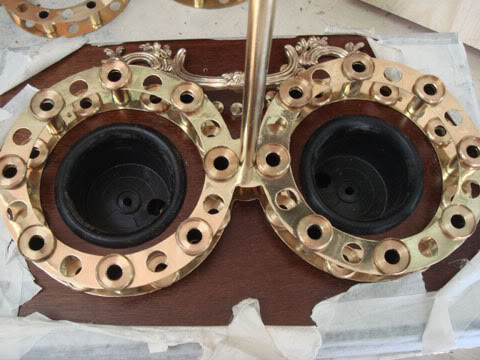

Прикрепил 1-ый "контур" к крышке
Изнутри спаял и укрепил сверхяркие светодиоды 10мм. в "гильзах" изнутри.
Закрыл провода фторопластовой крышкой
Добавил немного электроники в коробку.
Дальше — больше...-=MaD_MaN=-,
Конечно это не имитация (нахрена мне такая игрушка ?) Да и, как мне обьяснил один знаток, — ничего общего с настоящим клавдиевым реактором не имеет. Но вещь должна быть функциональной и пригодиться в быту. Это не компьютер, но стоять будет рядом

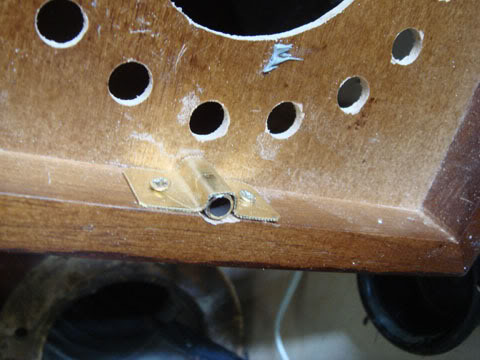

На счёт петли ты абсолютно прав. Но я не делал эту петельку — так криво на заводе присобачили. Правда в закрытом состоянии её абсолютно не видно, т.к. она снаружи ровно по шву проходит, только открыая видна.
Принимая твою критику, купил сегодня другие петли и переделаю все прямо.
Snaiperkot, Он (ТАНК) уже догадался, но молчит как партизан, потому-что так интереснее
На последний вопрос ответил Serzh,

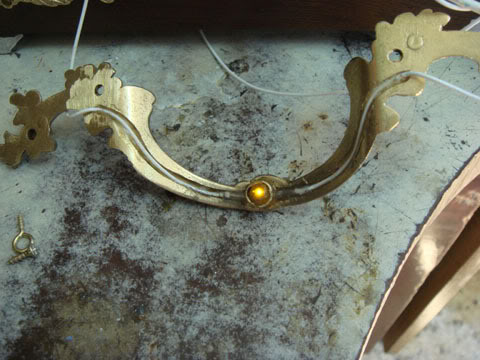

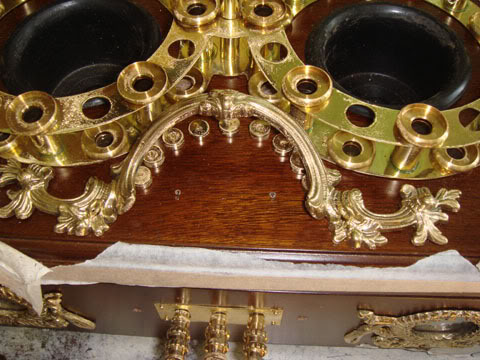

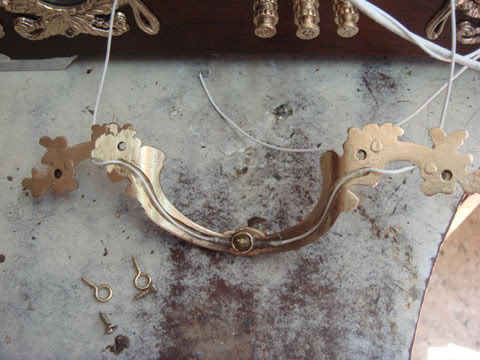

Сделал (не знаю как обозвать эту фигню), обзову "аркой подсветки". Для чего? Видно будет из дальнейших шагов.
Выгравировал углубление для светодиода и проводов с внутренней стороны
Прикрепил на предней 1\3 крышки
сверху виден ещё один 8-образный "контур".

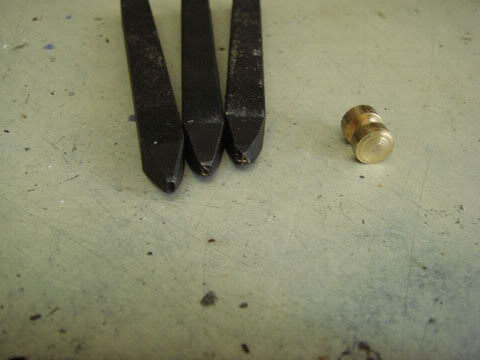

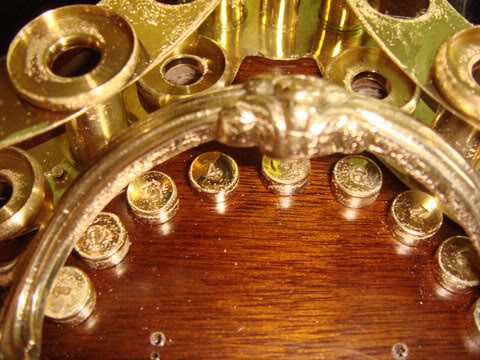

Выточил из латунного прутка круглые площадки с штырьком для закрепления, купил штампы с цифрами по металлу
Укрепил по лукругом под аркой.
от 0 до 9 -и
В центре сделал регулятор "мощности" (изнутри закрепил переменный резистор от блока питания). Сверху закрыл декоративной накладкой из латуни ( вырезал и отполировал).
выточил и спаял стрелку с ручкой регулировки
На торце фирменный знак

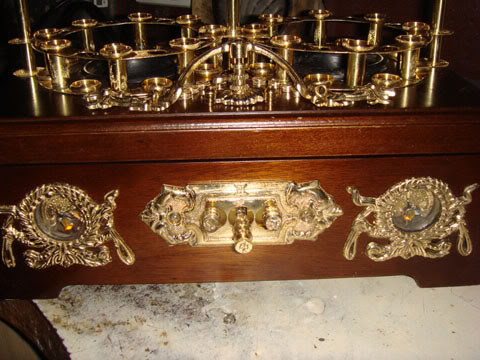

Установил по месту

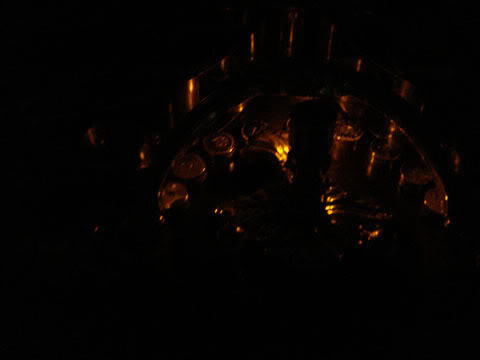

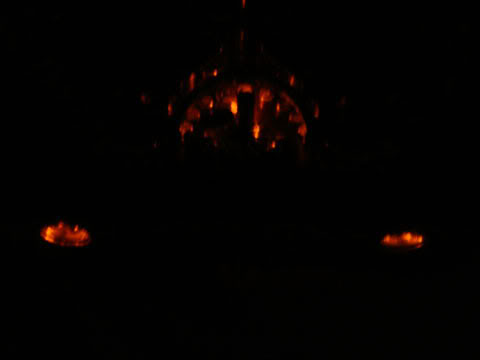

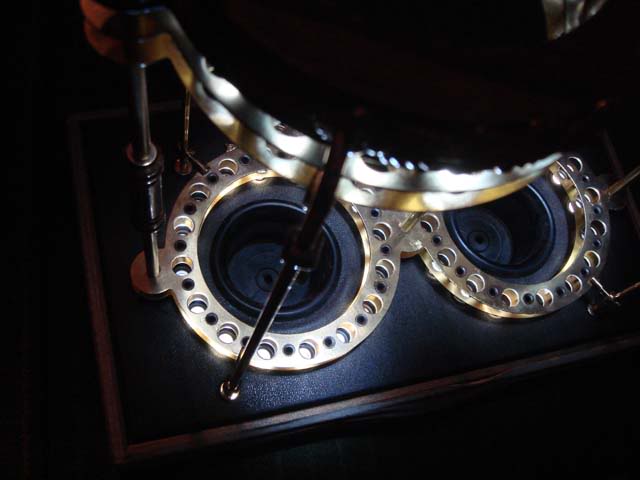

Подсветка в действии ( на цифровой шкале)
Общая иллюминация

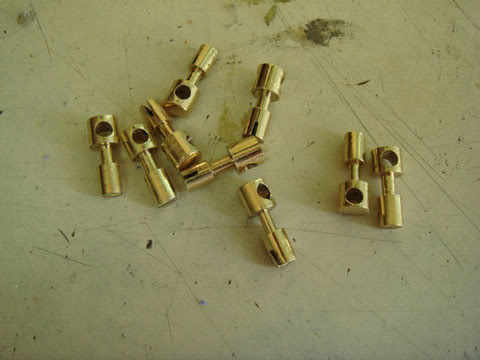

Сейчас я в отпуске и проект продвигается крайне медленно… но кое-что ещё впереди. Выточил держатели для шин питания (латунные трубки с проводом внутри), которые будут держать эти трубки. По проводам пойдет питание к второму ярусу 8-образных решеток-накопителей.

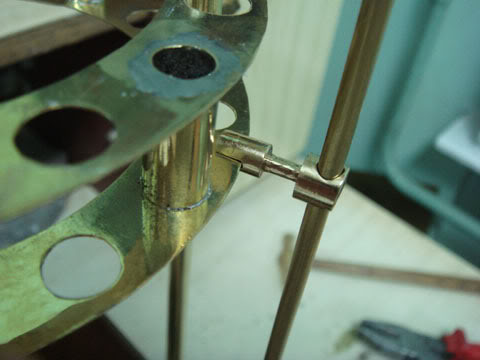

Так они крепятся
Трубки будут проходить отдельно от основных стоек

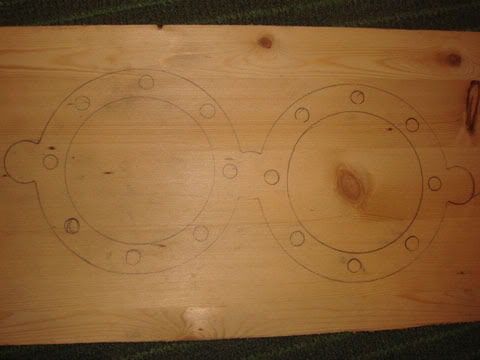

расчертил и вырезаю 2-й ярус из деревянного щита
Уже вырезал и отфрезировал фрезером (правда не успел сфотографировать — фотки будут позже).-=MaD_MaN=-, Как я уже говорил выше, был в отпуске и ни хрена не делал. Вот последние мои деяния.

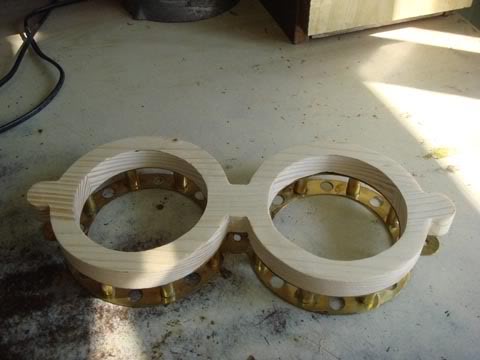

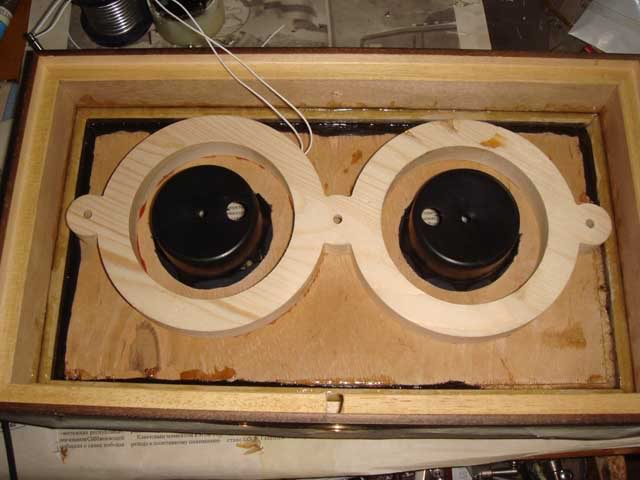

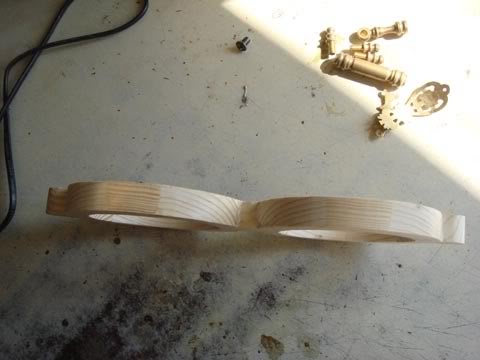

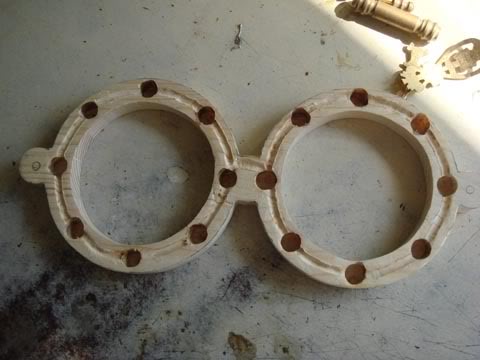

Вырезал, отфрезеровал и зашкурил деревяшку
Видны углубления для проводов и светодиодов
Затем окончательно собрал, спаял и отполировал втолрой 8-образный контур

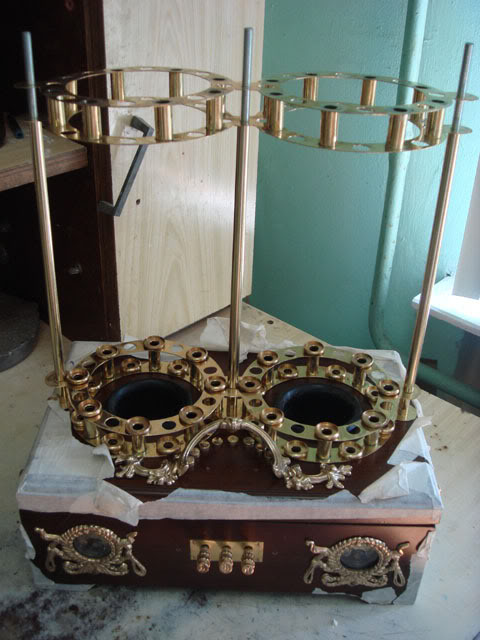

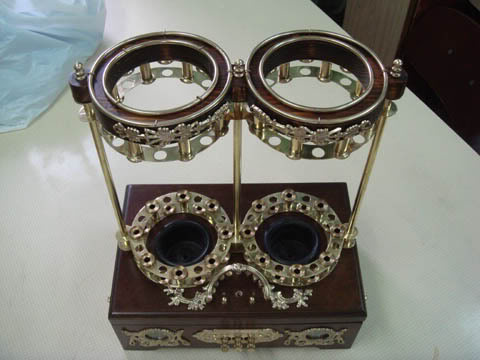

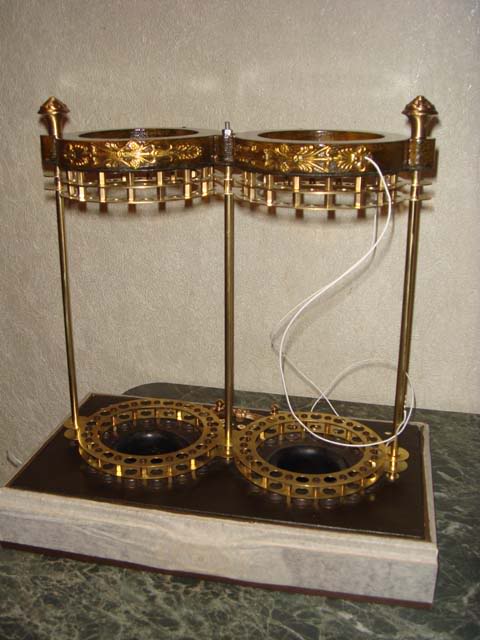

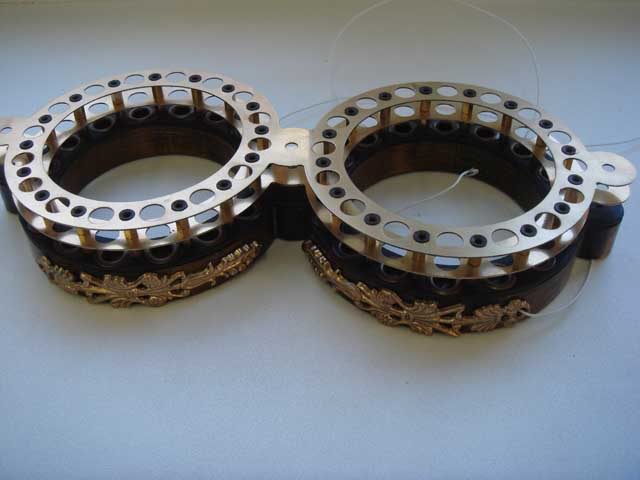

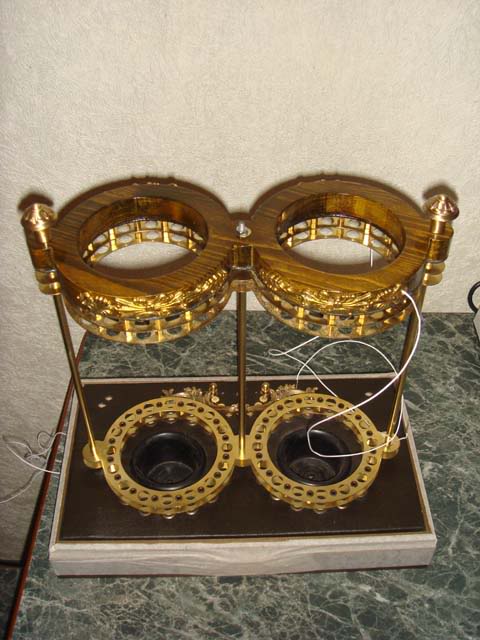

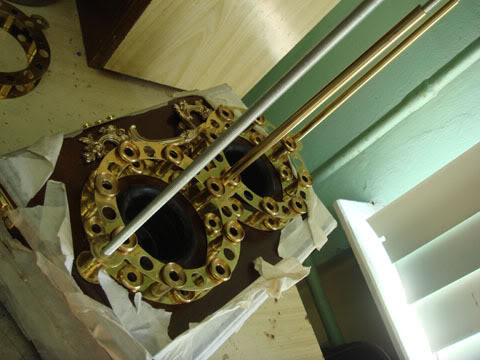

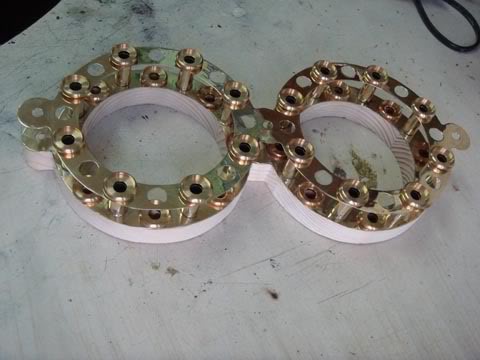

Сложил все вместе
осталось покрыть морилкой, лаком и отполировать дерево. Пропаять электронную начинку. Продолжение следует… Немного апгрейда.

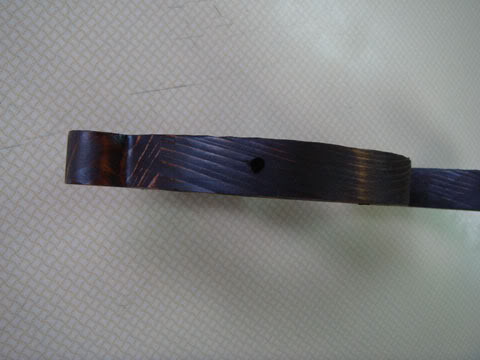

Выточил фигню
Отшлифовал, проморил, пролачил и опять отшлифовал.
Дополнительно отфрезировал

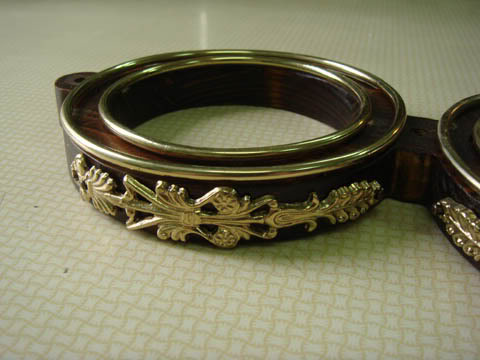

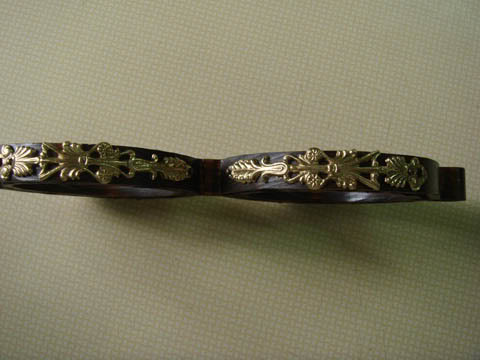

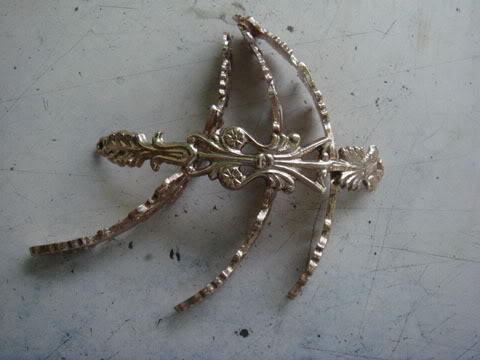

Немного обрезал и подогнал по размерам латунную фурнитуру. Молоточком согнул по заготовке.

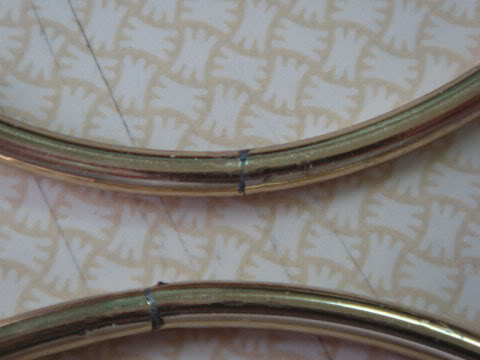

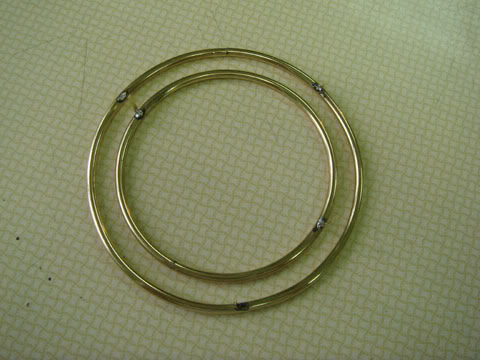

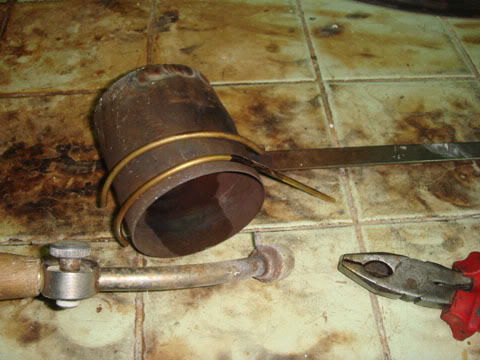

На кружке из нержавейки согнул 4мм. латунный пруток. Для этого постепенно прогревал газовой горелкой. После нагрева до красного свечения латунь податлива как пластилин. Навил на кружку "пружину", затем остудил и разрезал на отдельные витки.
Пропаял швы и припаял полоски латуни для крепления к деревяшке.

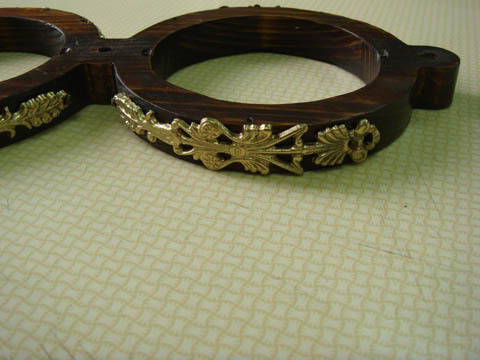

Крепление к 8-образной деревянной заготовке-основе.
Крепление усилил г-образными скобками.

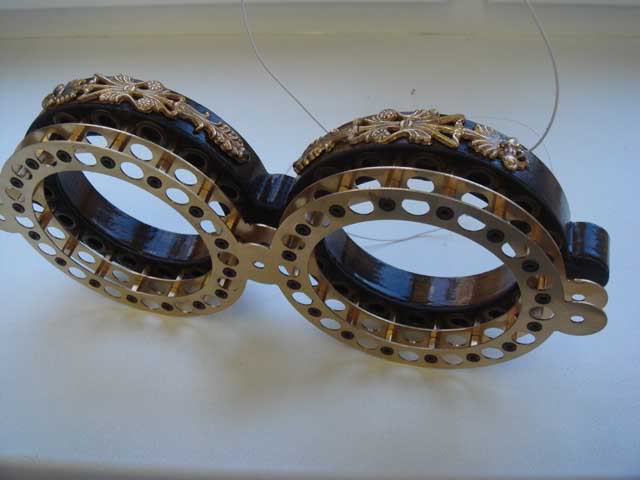

В сборе

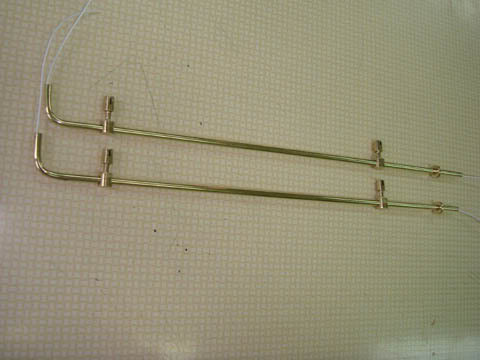

Есть продолжение, но сейчас баиньки… Сегодня занимался шинами питания для верхнего "накопителя".

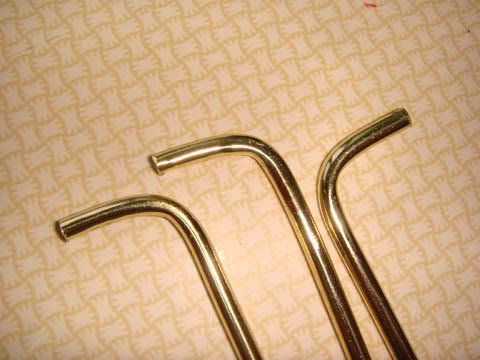

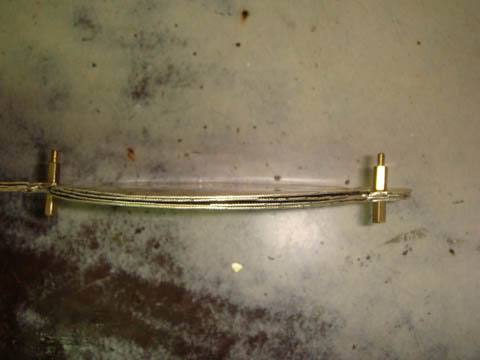

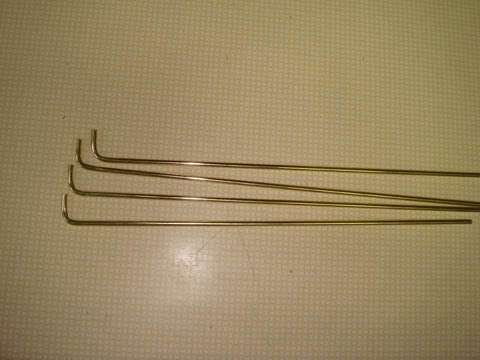

Для этого осторожно прогрел латунную трубку 4мм. и согнул. Потом, пока не отстыла — аккуратно на наковаленке расправил место сгиба, чтобы трубка на всем протяжении была круглой. Кто пытался согнуть трубку на угол близкий к 90 градусам, тот знает, что на месте сгиба трубка пережимается и теряет свою круглую форму. Приходится идти на всякие ухищрения (забивать трубку песком и т.д.) Вроде получилось аккуратно.

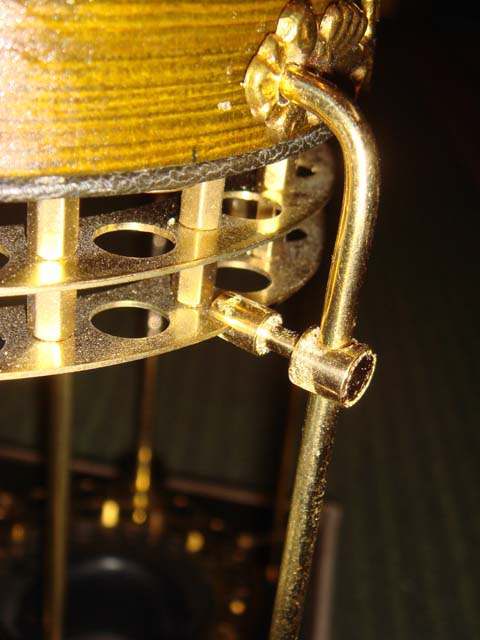

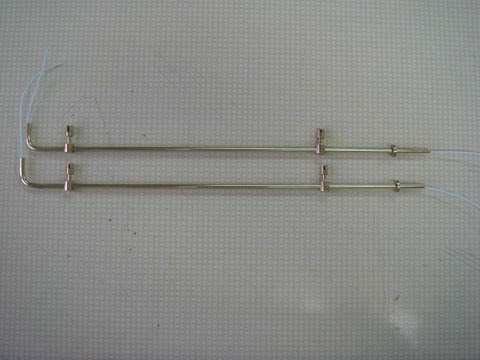

Затем продел провода и подготовил держатели
Отвечая на вопрос про цвет дерева, добавлю, что пришлось смешать 2 морилки: "орех" и "красный орегон", цвет стал идентичным цвету основной коробки.Сегодня в 23.56 по московскому времени закончил своё существование проект "клавдиевый реактор". Оборудование снято и разобрано… мир праху его.
Предполагаю изготовление другой (надеюсь более совершенной) версии "реактора" с частичным использованием деталей от старого проекта.
Вот такой пресс я обнаружил у своих соседей на работе, чем не стимпанк? Извиняюсь за фотки — под рукой только телефон

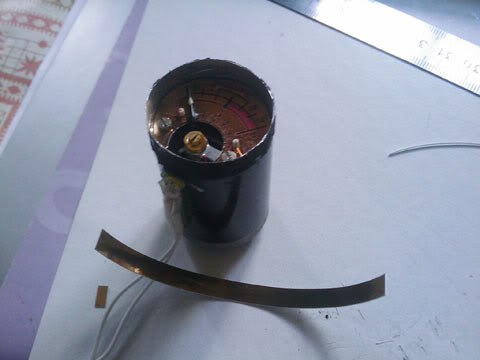

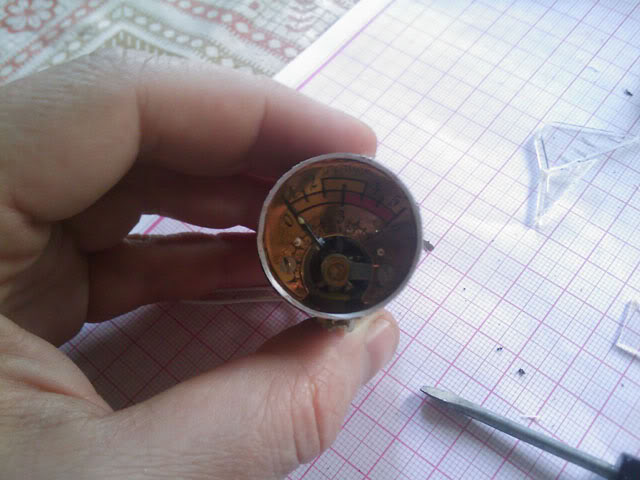

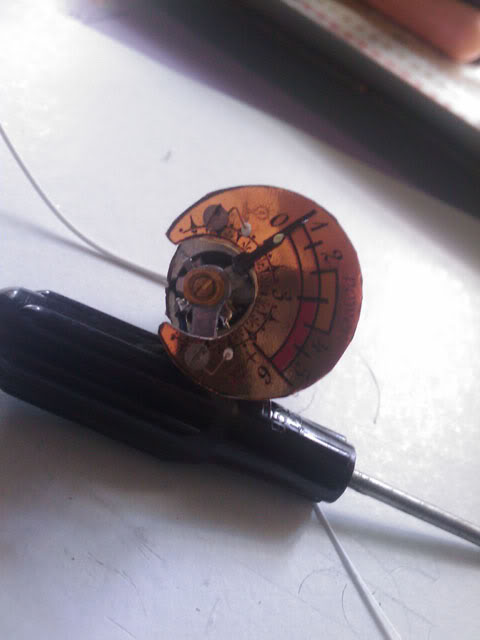

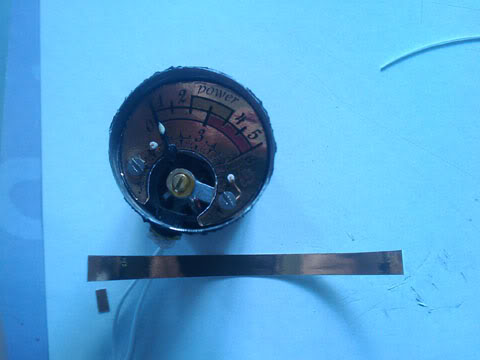

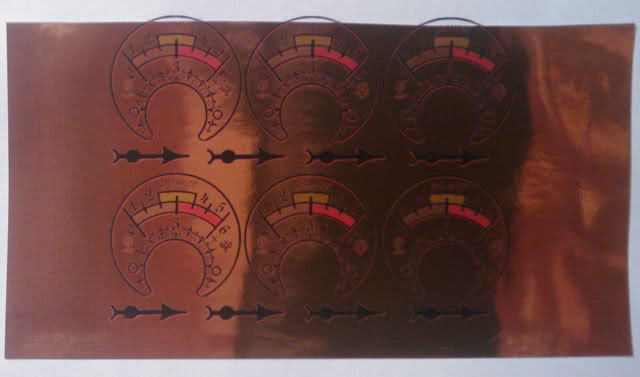

Переделал индикаторы: шкалу отпечатал на фольге
вырезал ножницами из плекса стекло и доработал "дремелем"
Вклеил аккуратно, отгравировав край стекла "ступенькой", вот что получилось
Скажу сразу — это вольтметр, но т.к. идёт стилизация, то на шкале просто "повер"… а то будете кричать, что "ни разу не стимпанк"! ©

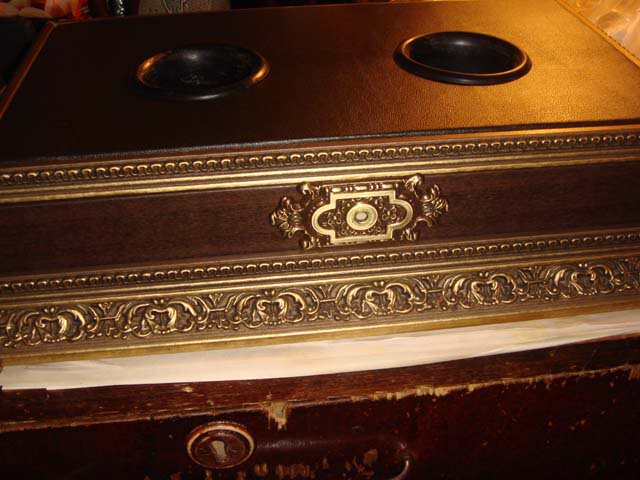

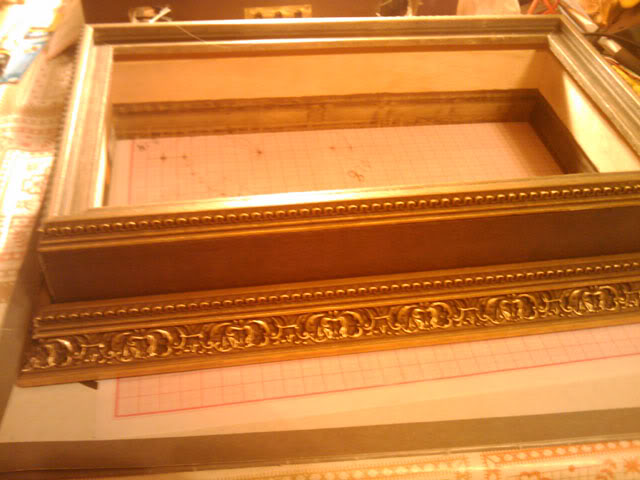

Заказал в багетке 3 (!) рамки (очень удивлялись, но сделали, правда почти 40 минут пришлось рассказывать, что я от них хочу), получилась коробка в стиле "осколка империи"
верхняя панель будет обтянута кожей. Но при изменении размеров, получается так, что старые латунные украшения не подходят по размерам и придётся искать что-нибудь новое или дорабатывать старые.

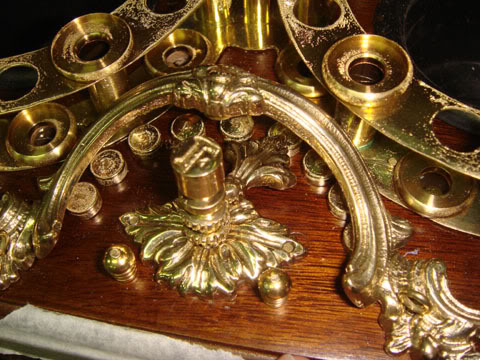

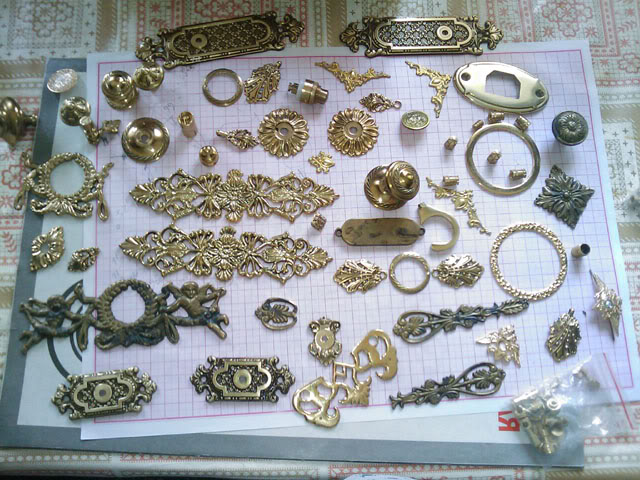

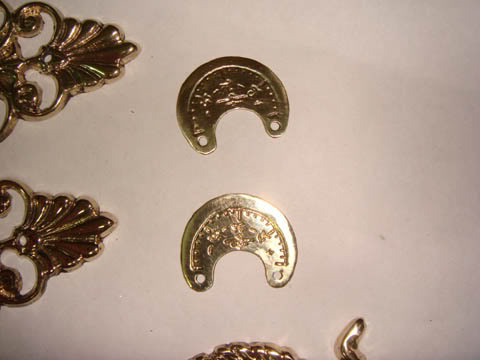

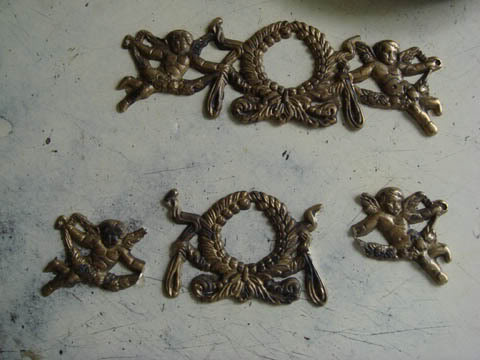

Высыпал некоторые свои "бронзулетки" и чешу репу в раздумьях
Ну все — я полетел в Турцию, остальное позже, когда вернусь Не смотря на кризис (а может и благодаря ему) — продолжение некропостинга с некроворклогом о некропроекте.

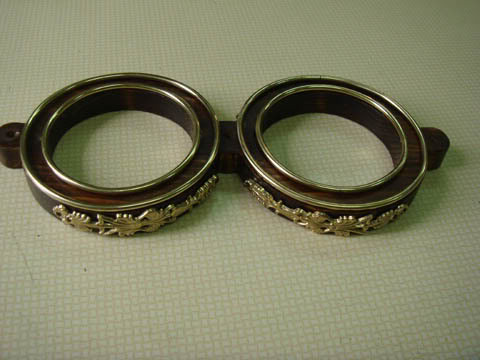

Спаял верхнюю деревянную "8-ку"
для этого немного выдолбил середину.

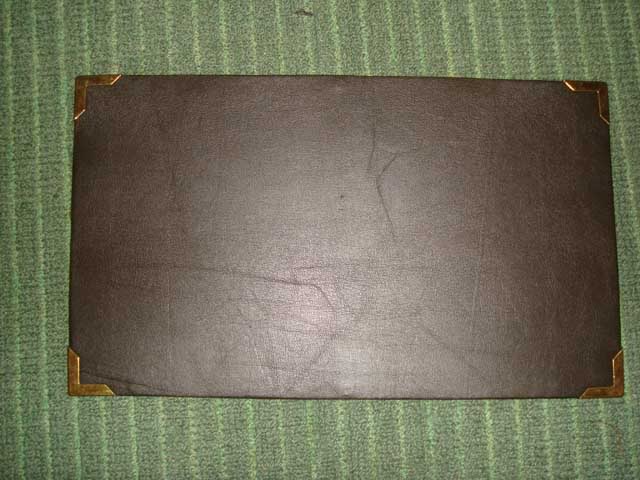

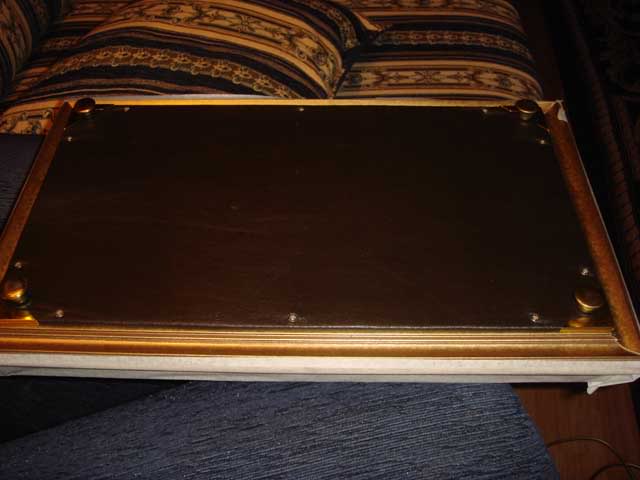

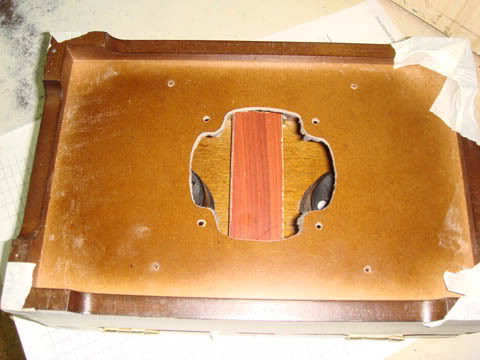

Сделал и обтянул по новой стенку-дно

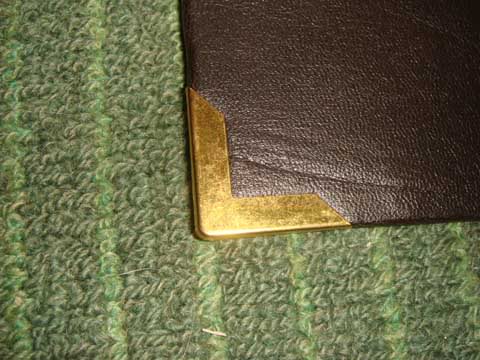

оформил латунными уголками

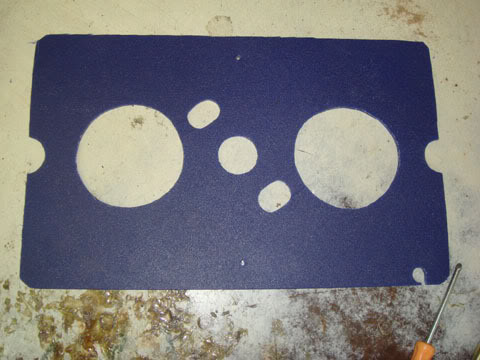

По новым размерам выпилил и просверлил и обтянул и приклеил верхнюю стенку-крышку
переднюю панель решил не перегружать (да и не поместяца старые бронзулетки — панель стала значительно уже), дизайн минималистичен, шкалу опять хочу переделать.
Вид сзади… ничего не напоминает?
f3k, Именно, но я имел в виду общий стиль поделок.Dorosh, Гы…
Закупил латунные ножки (не стал мудрствовать лукаво — все равно их видно не будет, нол дабы выдержать стиль )

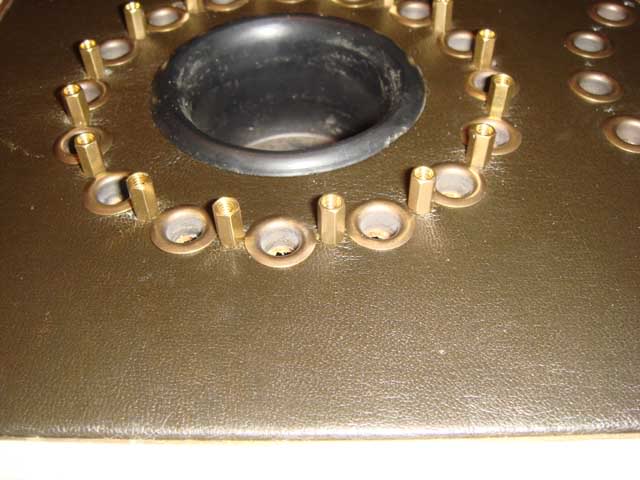

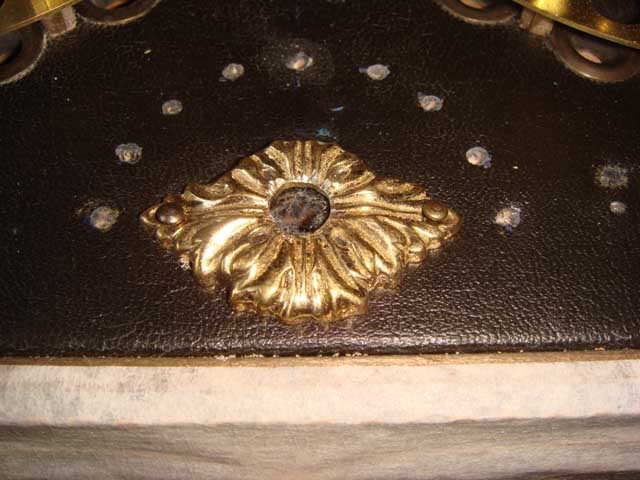

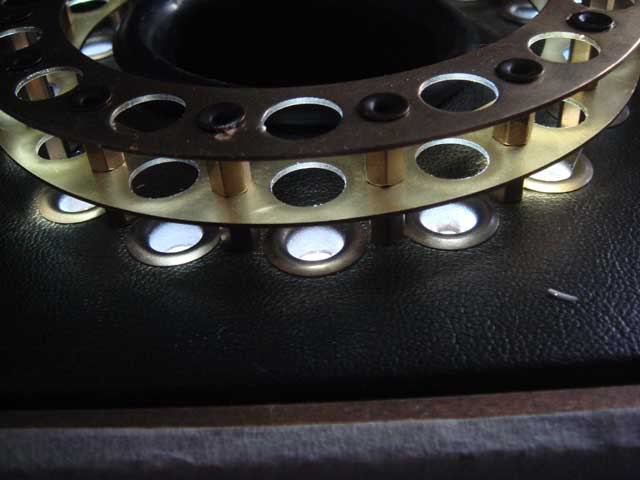

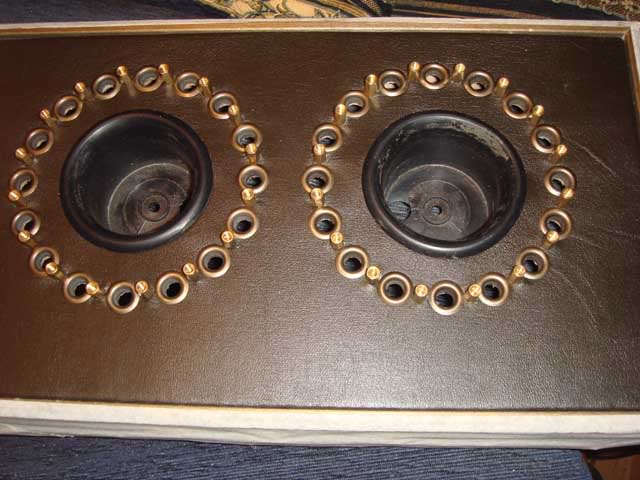

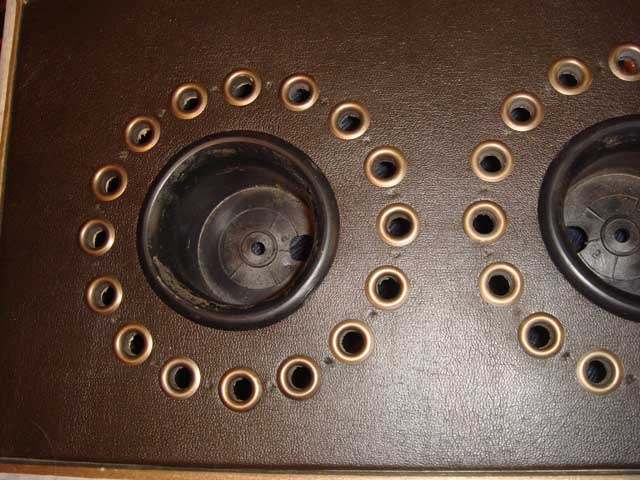

верхнюю панель "обработал" люверсами

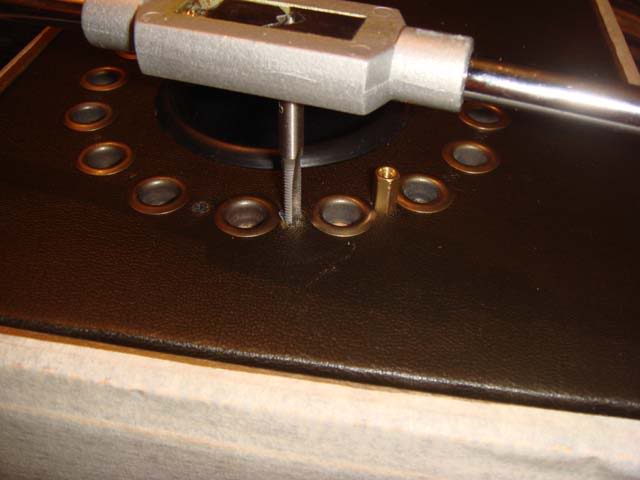

нарезал резьбу в фанере

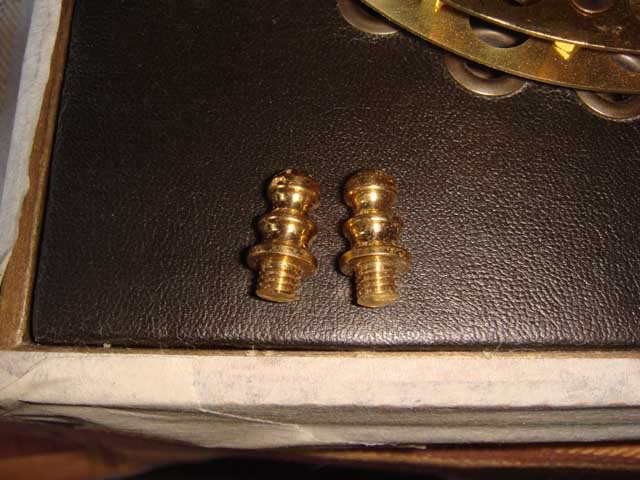

вкрутил латунные стойки
Продолжение следует… Небольшой апдейт.

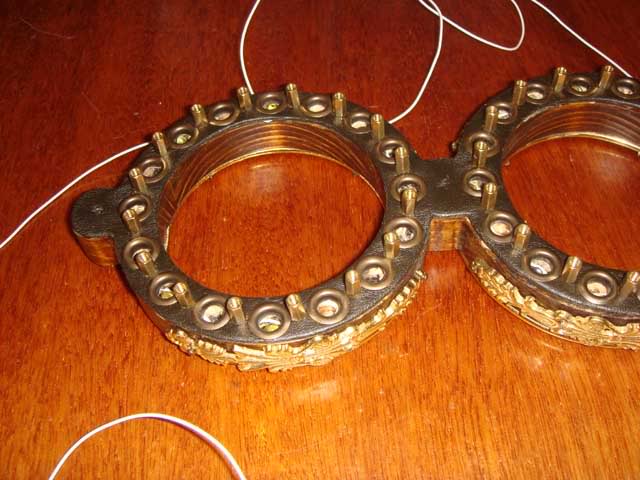

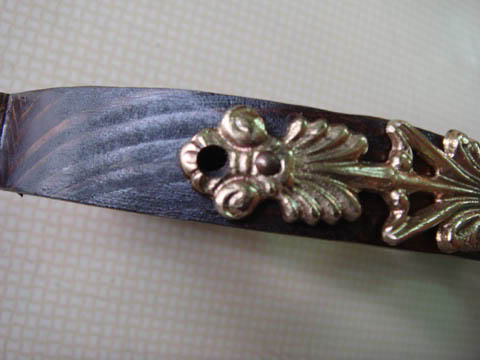

Вырезал из латуни заготовку и обтянул "кожей"

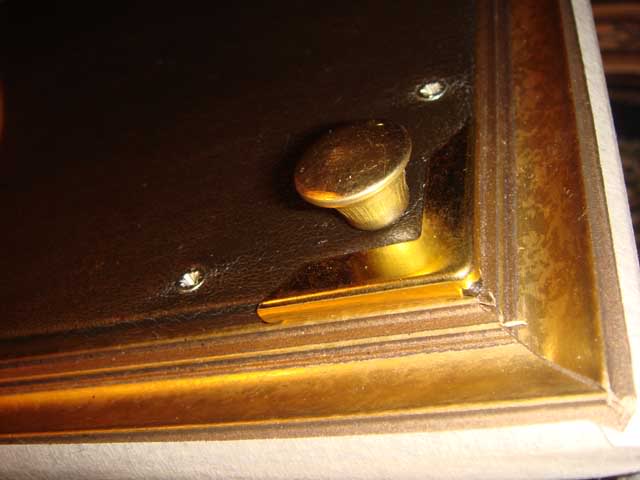

Применил для окантовки люверсы и нарезав резьбу закрепил стойки
Применительно к месту постоянного базирования
Благодаря использования производственных мощностей тов. frezer3000 сегодня немного апгрейда прибавилось.изготовлено 4 латунные 8-ки 0,8 мм.

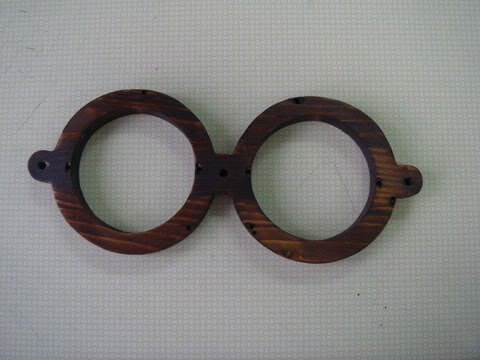

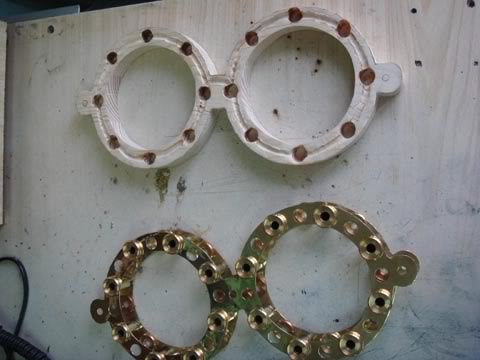

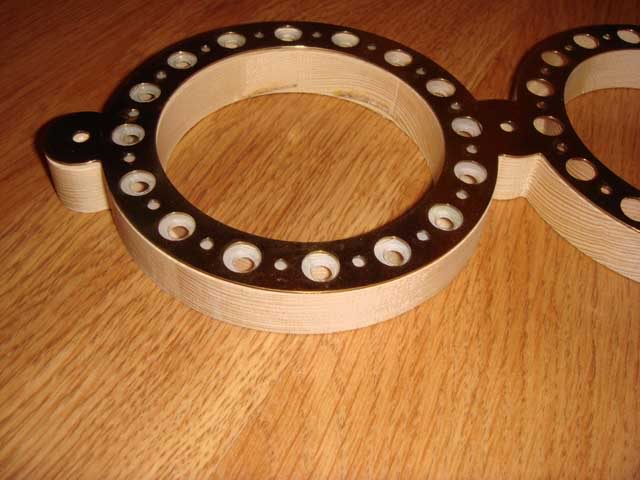

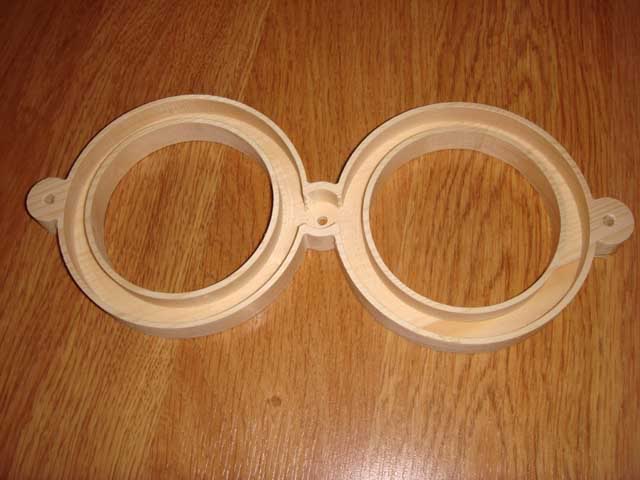

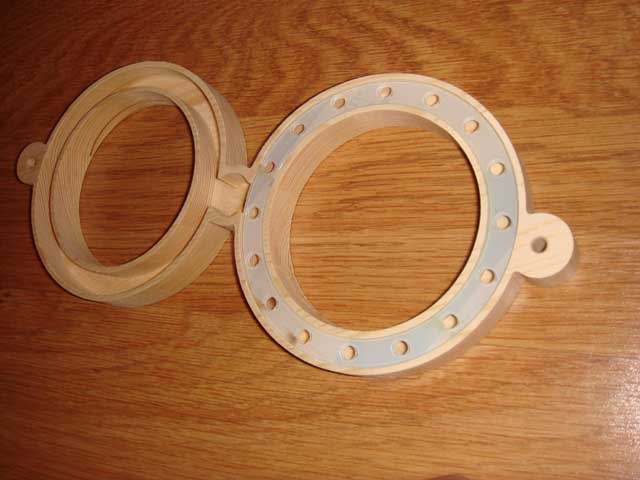

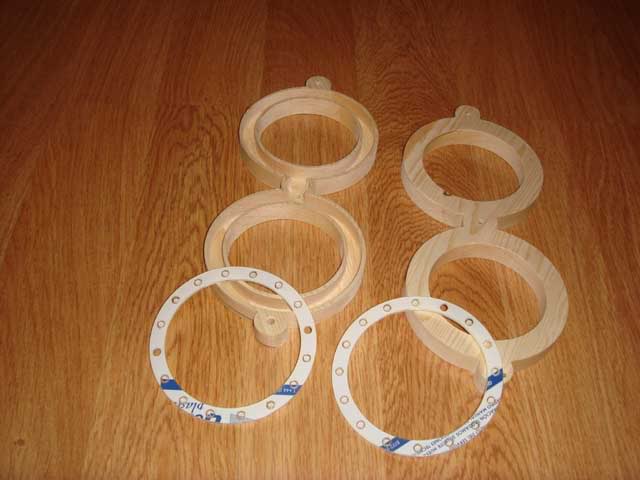

Фрезерованые 8-ки из дерева
и пластиковые вставки к ним
соответственно вставляются
все отверстия точно совпадают

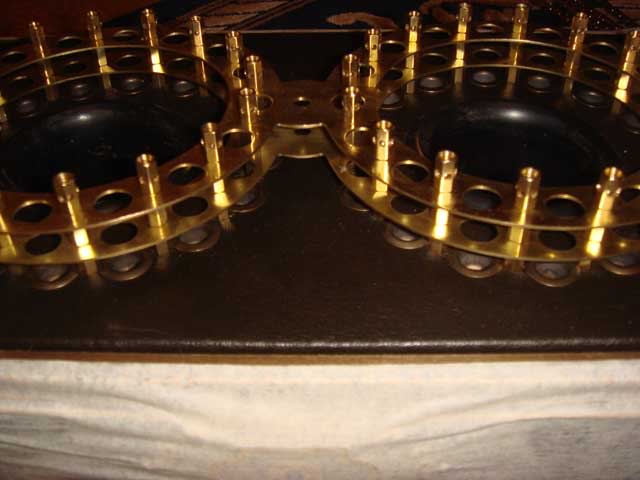

просверлены и отполированы 192 латунные стойки

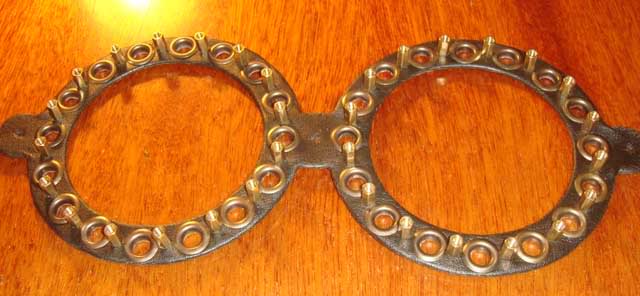

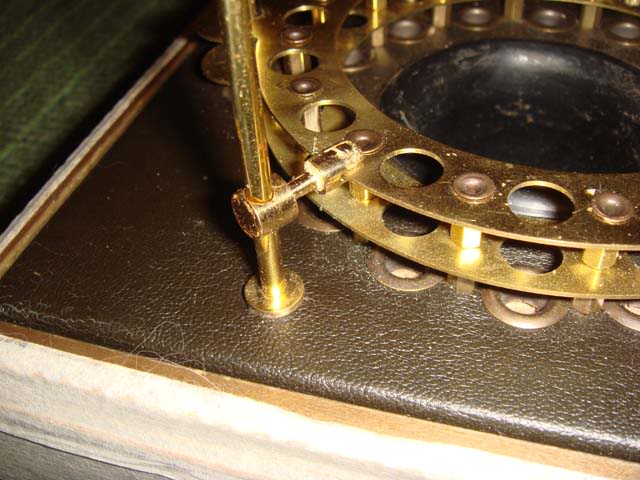

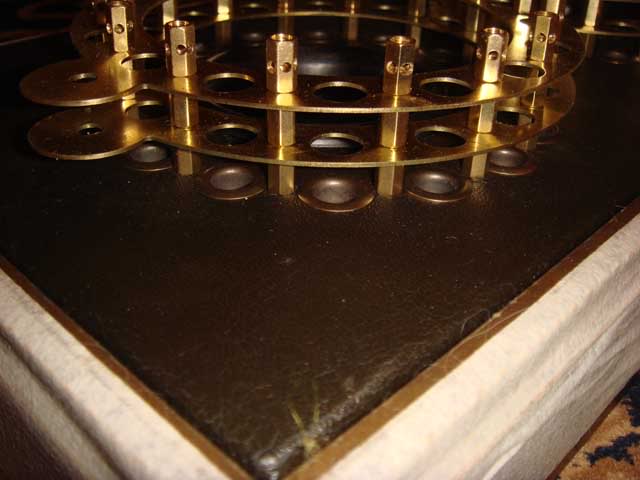

способ закрепления 8-ок стойками к корпусу

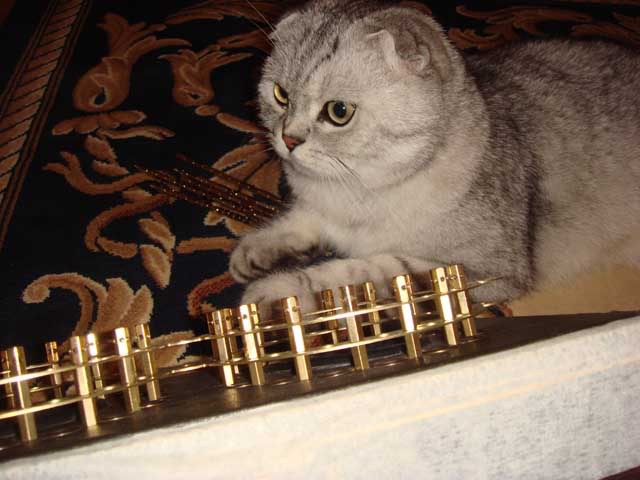

конечно без живейшего участия кота не обошлось

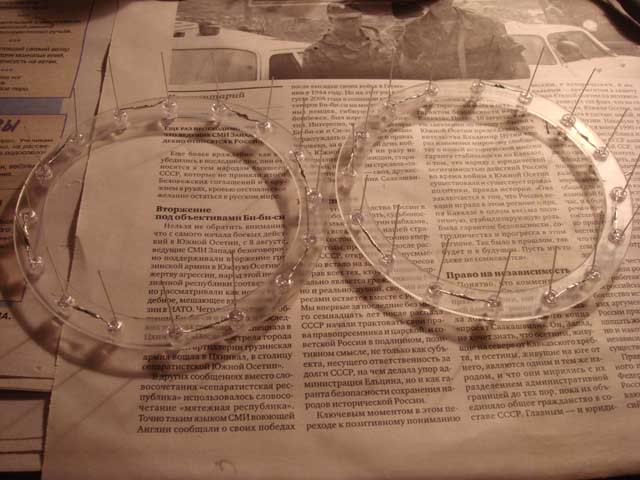

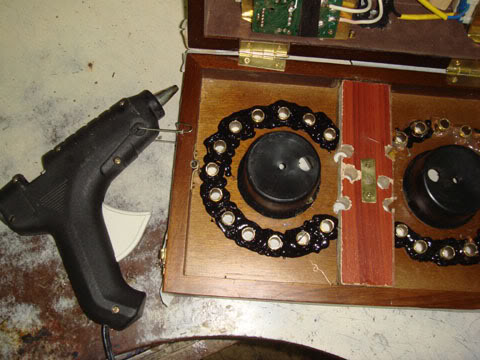

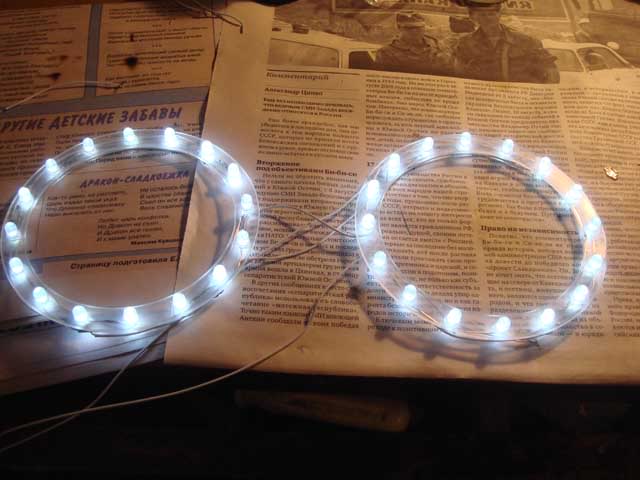

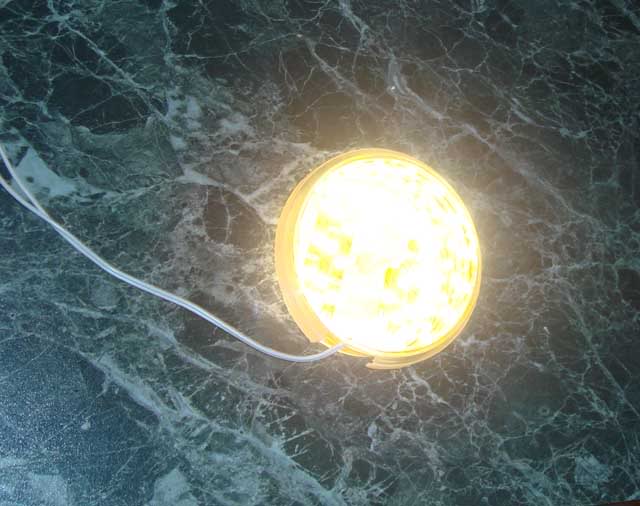

Небольшое дополнение:взял 64 светодиода на 30 канделл каждый и спаял вот что…

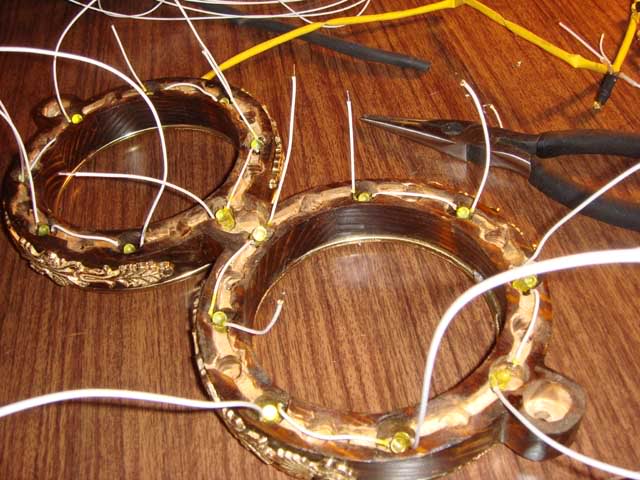

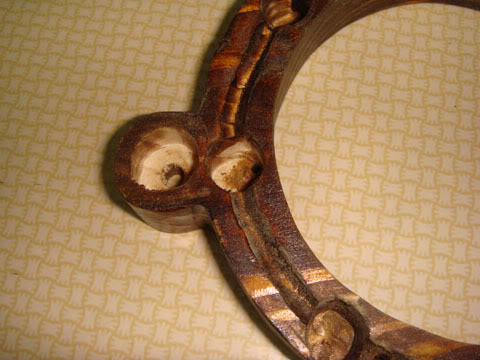

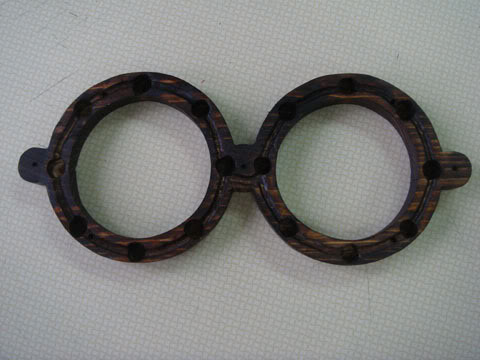

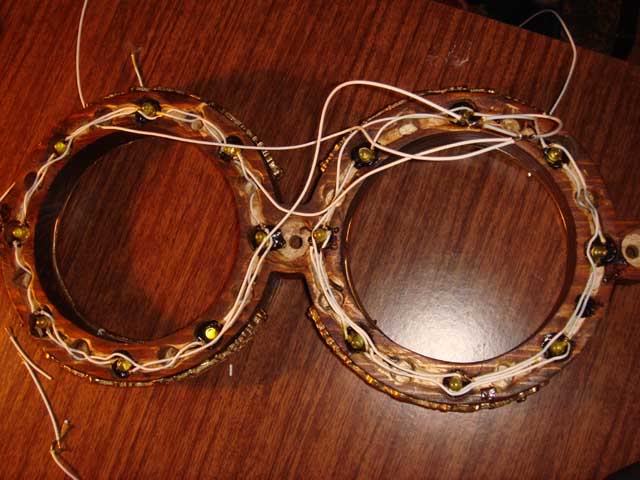

смонтировал в 8-ках из дерева (одну предварительно проморил и пролачил)
склеил верхнюю 8-ку
подключаем

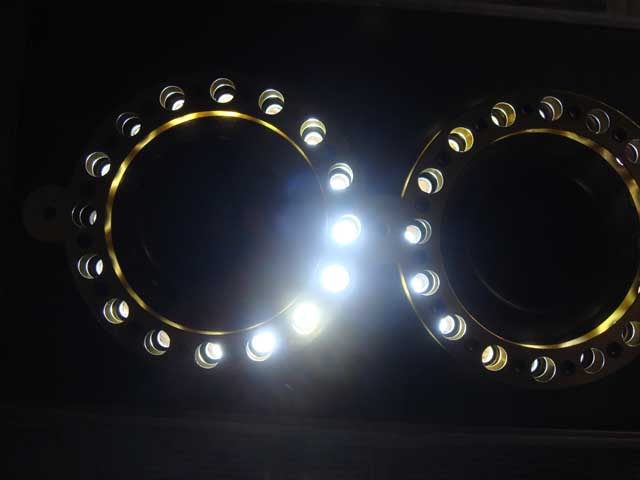

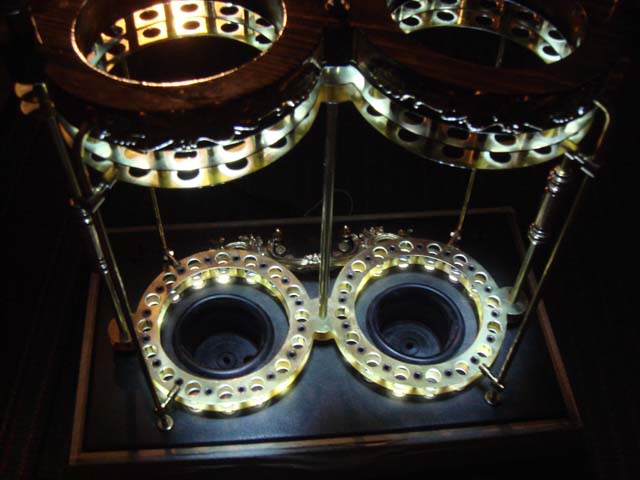

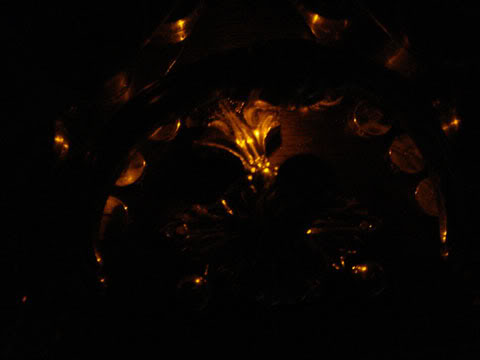

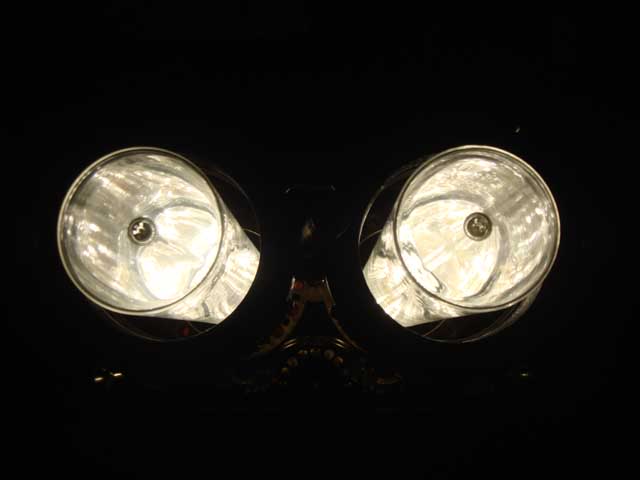

в темноте
сделал по новой разметку и просверлил

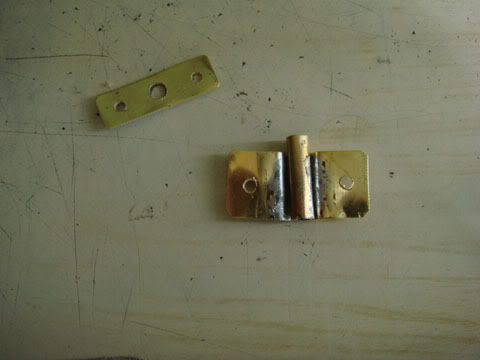

2 стойки снял с дверных петель (закрывали торцы петель)
По новой нарезал на станке и отштамповал пробойниками цифры на кругляшах из латуни

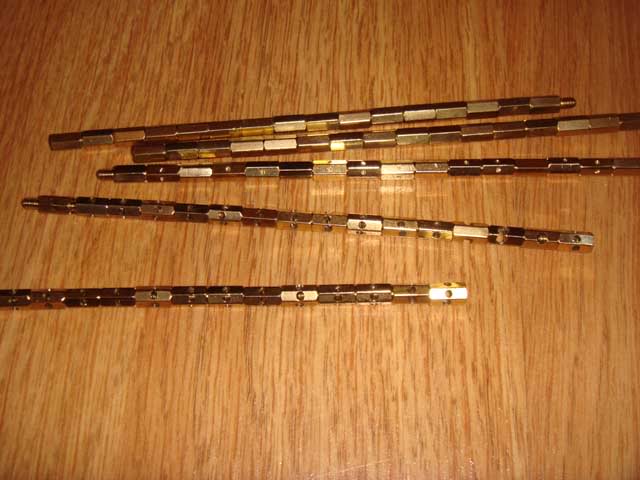

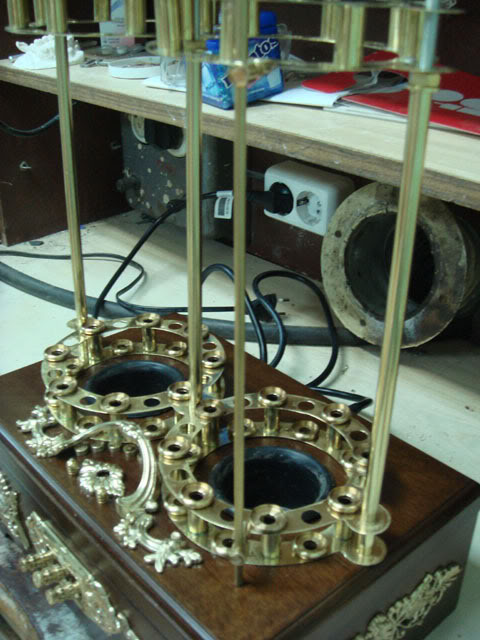

почти 2 месяца не мог доехать до строительного рынка, чтобы купить шпильку 4мм Купил, нарезал на отрезки, нарезал и отполировал трубки, скрутил вместе верхнюю 8-ку и крышку с нижней 8-кой

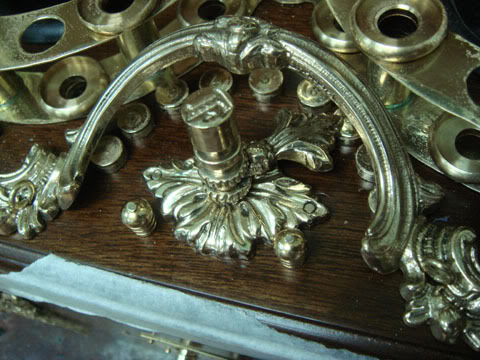

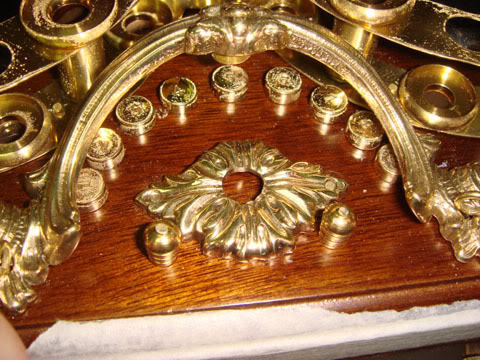

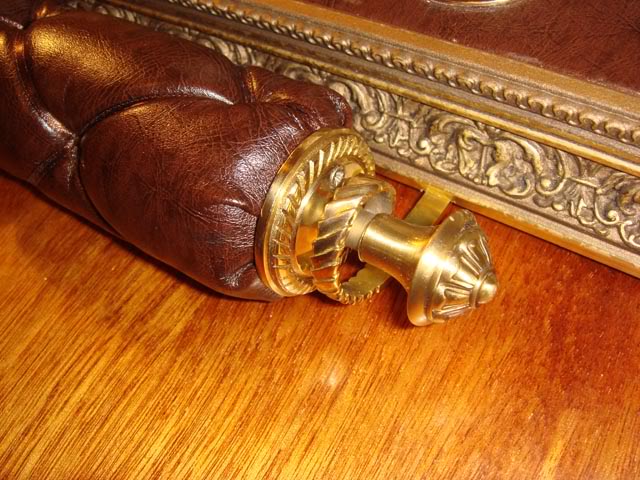

наверху стягивается декоративными "шишками" — бывшие ручки мебельные
в стиль с оформлением "осколка империи"
кстати, каждая такая латунная ручка стоит 800 руб.Небольшое продолжение

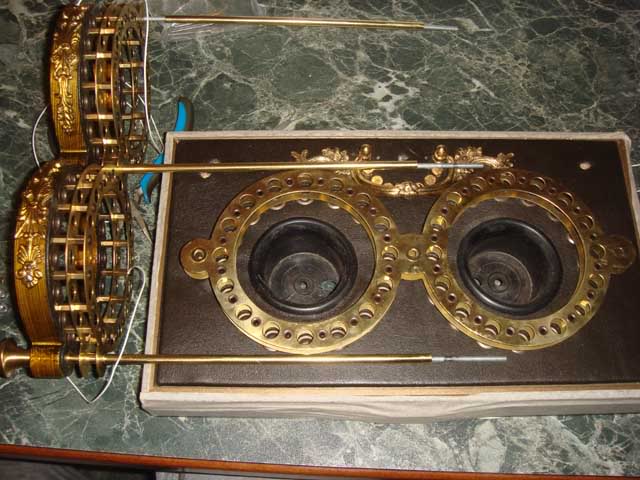

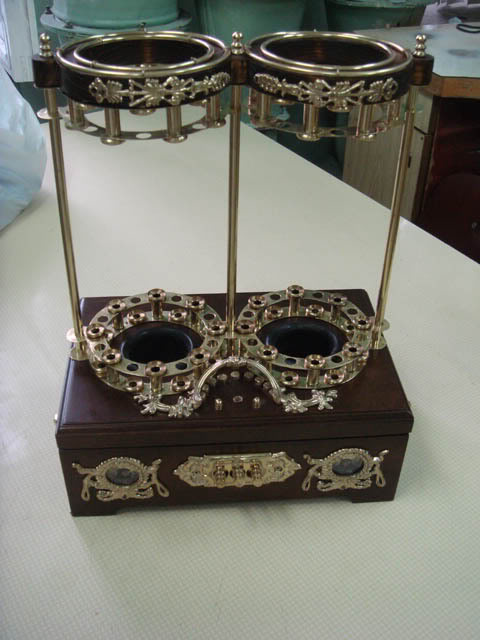

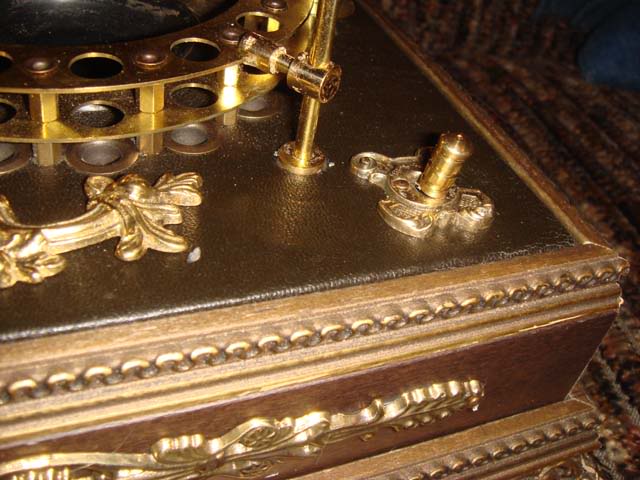

Fe, Я просто ленив и не амбициозен Итак попробовал собрать воедино части корпуса, для этого доделал декоративные накладки под выключатели

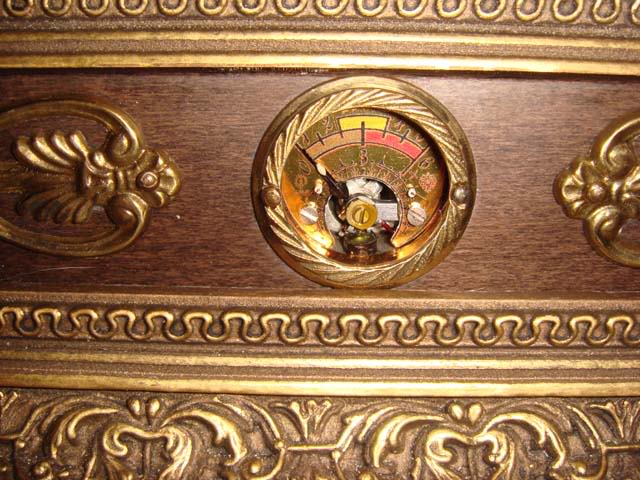

прикинул по месту стрелочный индикатор

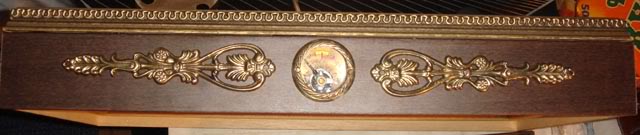

как видите. передняя панель минималистична. и я бы даже сказал — аскетична

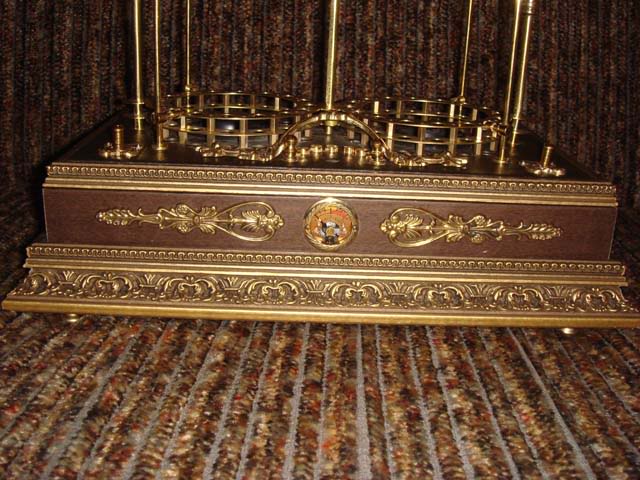

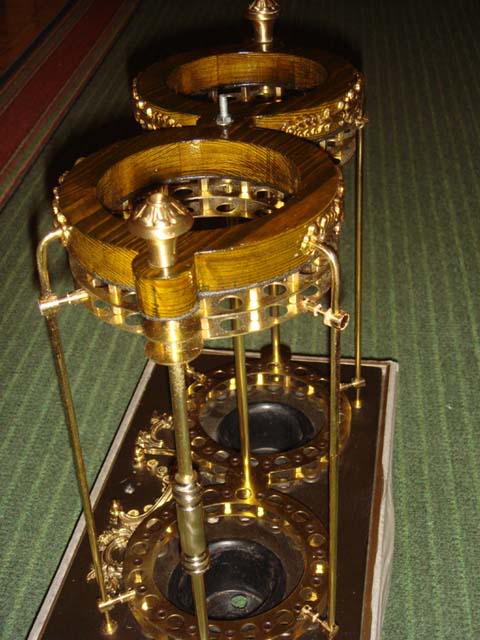

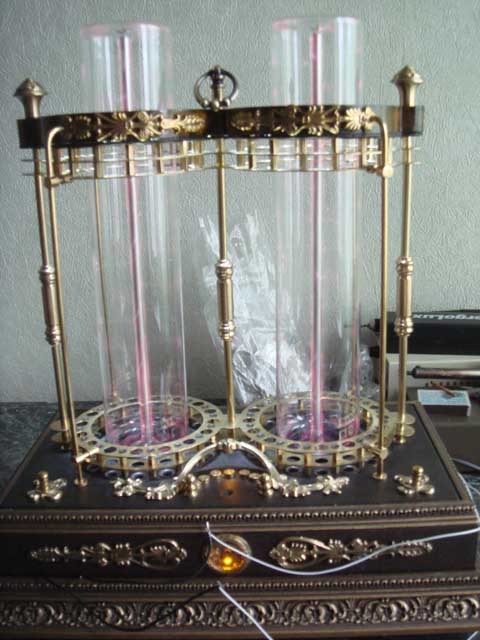

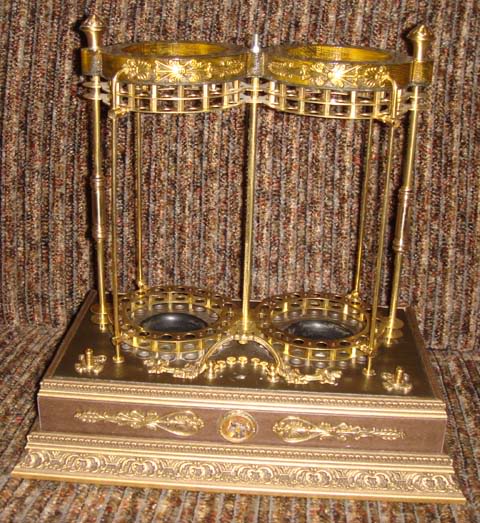

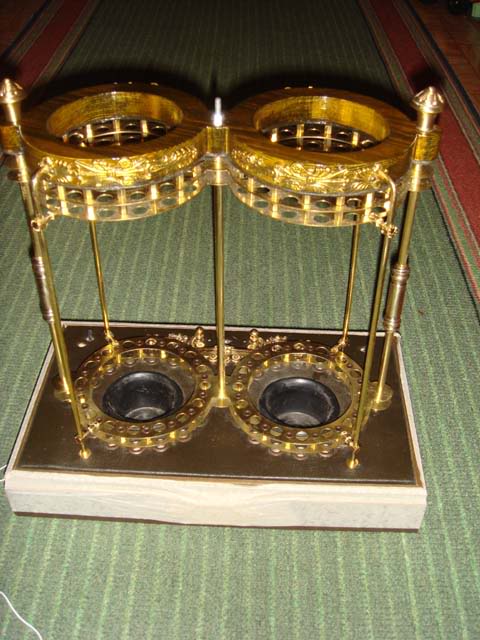

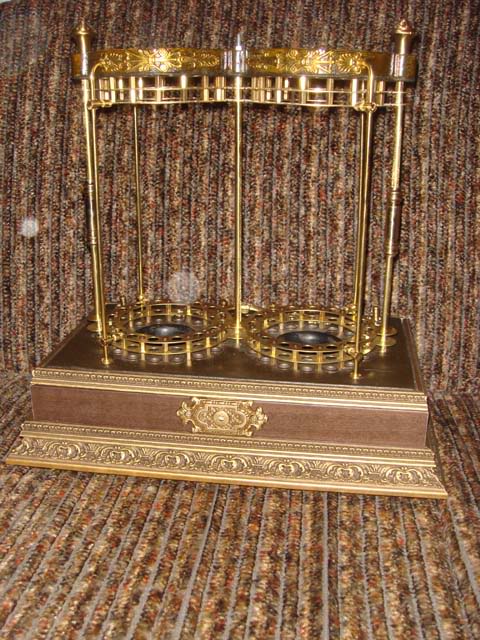

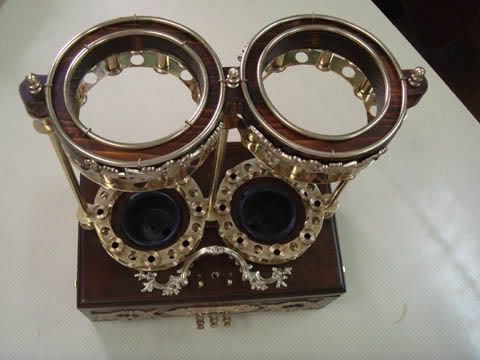

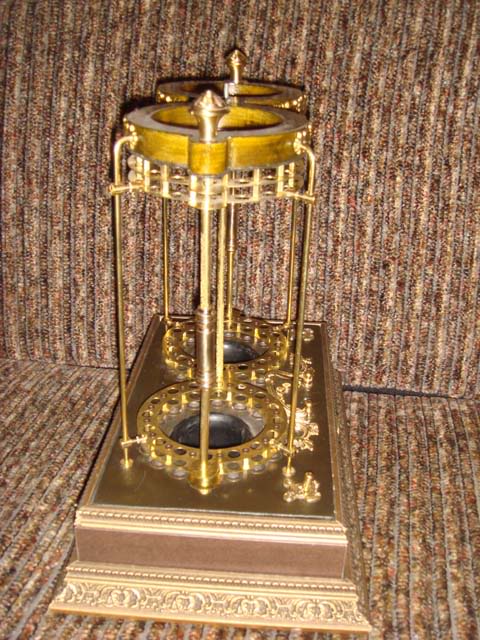

ну и вид в нескольких ракурсах (фас, профиль и анфас)
Из внешнего оформления — пожалуй и всё, ну может ещё 2-3 детали добавится (кроме реостата по центру конечно) .
raduser, может быть и сделаю…

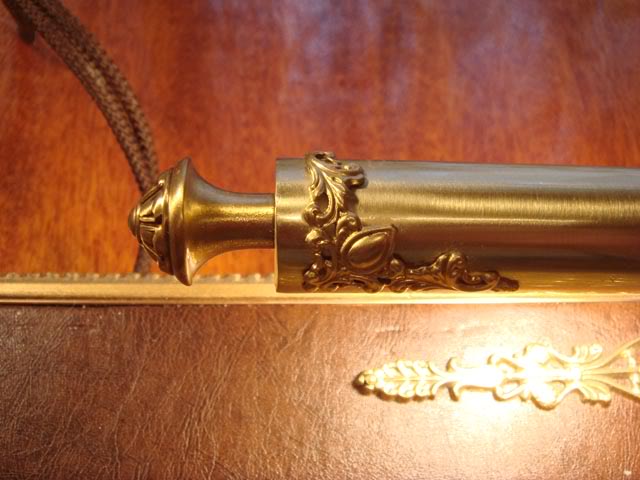

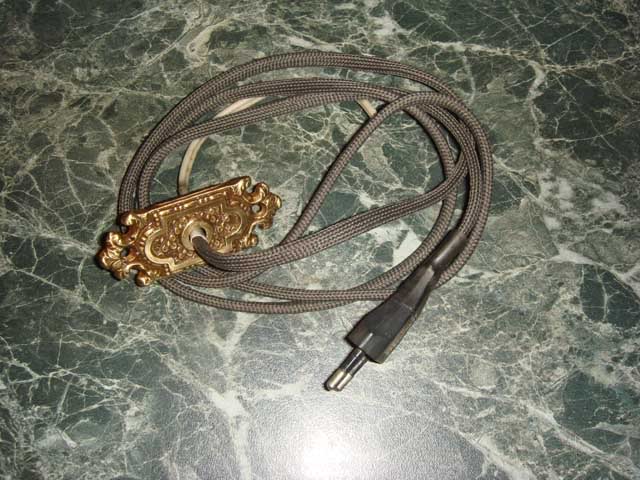

Небольшой впрыск информации для размышления. Оплётку под старину для провода натянул

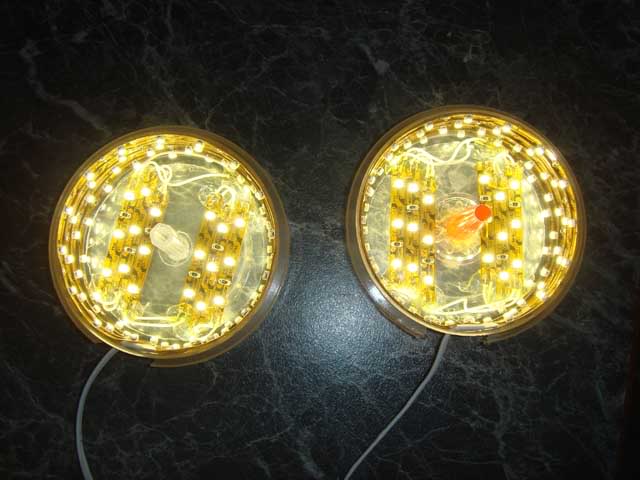

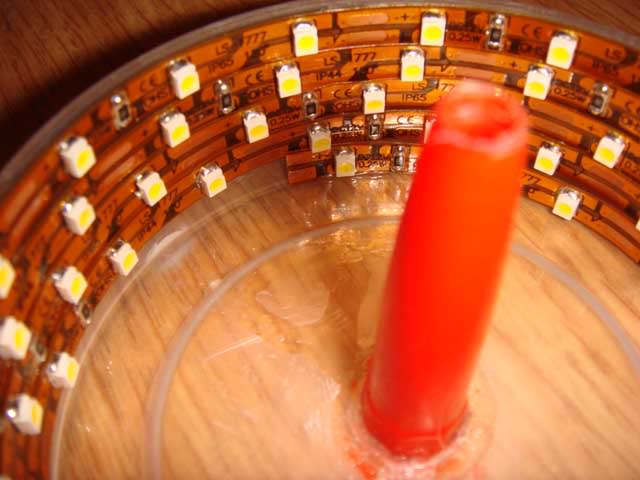

Был в рест. "Тануки", посидели днюху, увидел там плошки с маринованым имбирём, спёр домой и извратился

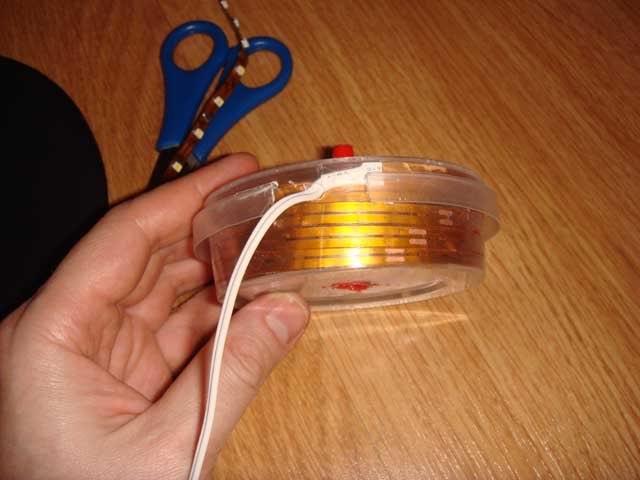

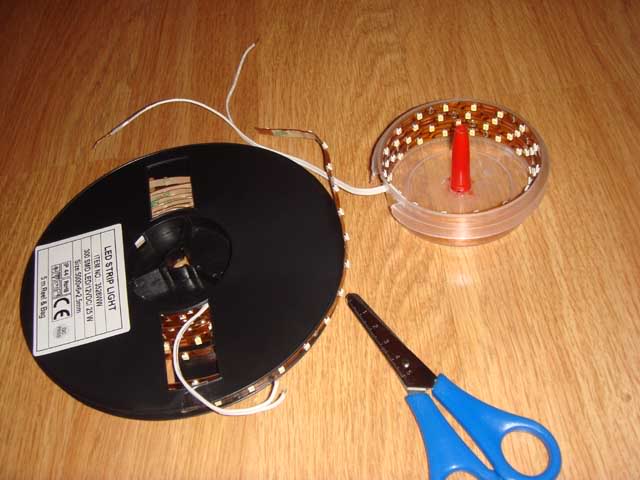

Перед этим посетил митинский р.р., прикупил 10 метров ленты сверхъярких диодов, пригодились однако… Dorosh,

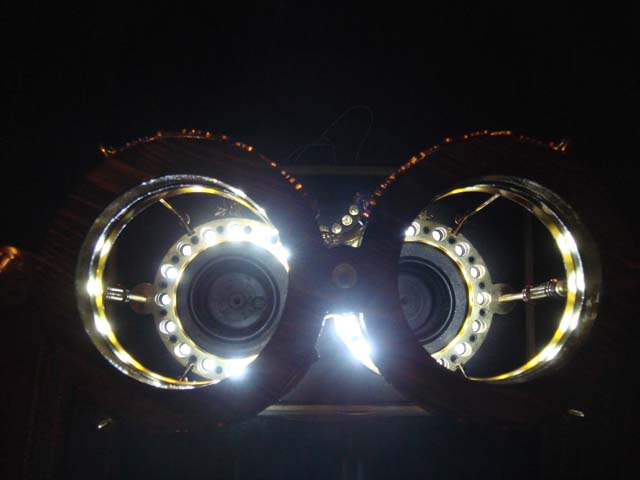

Не знаю сколько они суммарно дают света в канделлах, но те 4 метра, что ушло на плошки — по заявлению производителей потребляют примерно 20 ватт., пришлось даже новый блок питания прикупить, чтобы обеспечивать все потребности агрегата на 2 Ампера. Первоначально была мысль закрутить ленту в виде воронки, но жёсткая зараза и под острым углом не гнётся аккуратно, пришлось обклеить боковины и нарезать отрезками на дно и паять.Вот сегодня подумал, что неплохо-бы эту конструкцию на пике потребления энергии и отдачи тепла немного охладить, ну и решил присобачить 2 вентилятора 4х4 (в первом варианте стоял 1 вент. 9х9 см.) и запитать на нижнем пороге запуска вольт на 6-5, чтобы не шуршали совсем, а мне турбину и не нужно — воздух тянут для смены потихоньку и ладно.

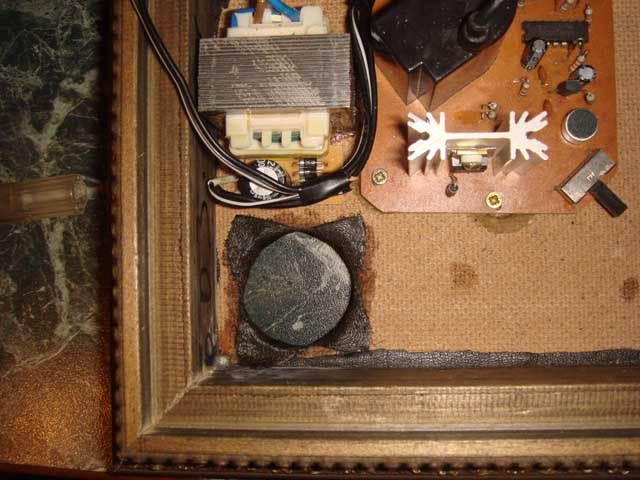

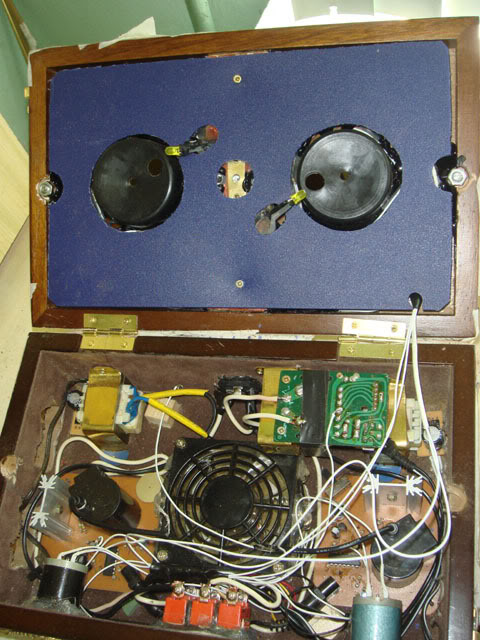

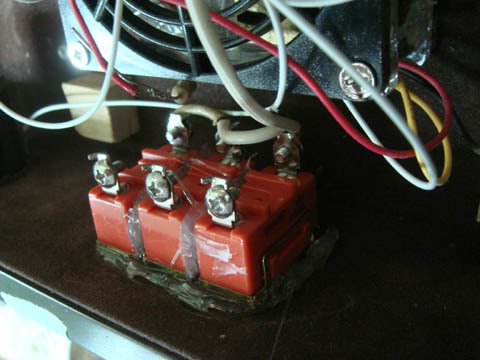

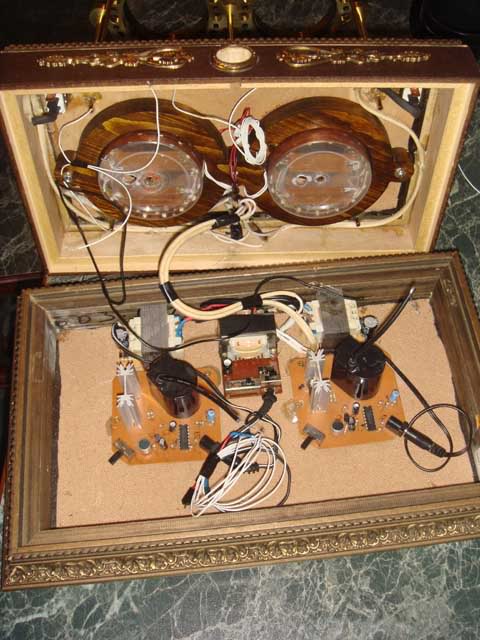

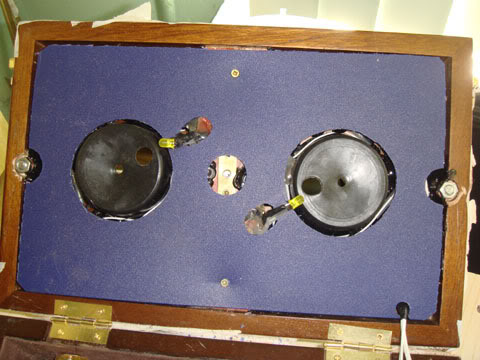

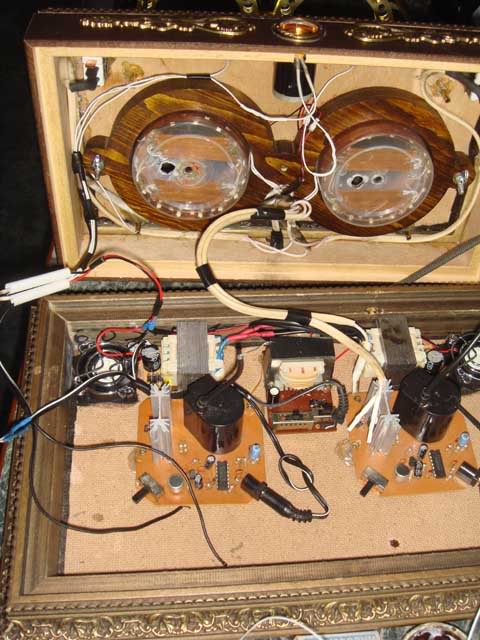

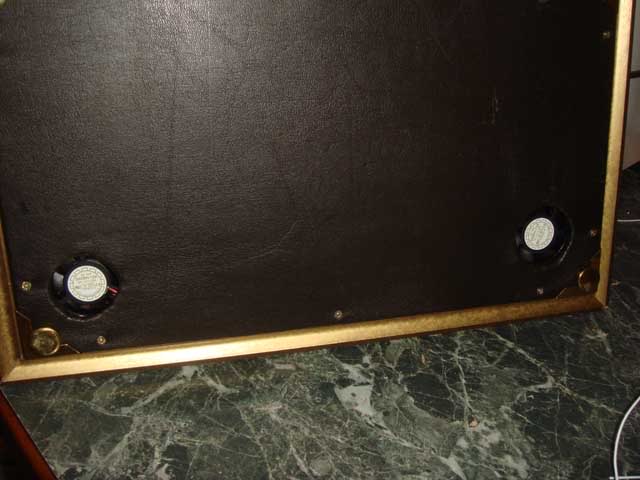

Часть оборудования уже подключено и привинчено… пришлось нижнюю стенку резать скальпелем прямо на месте.

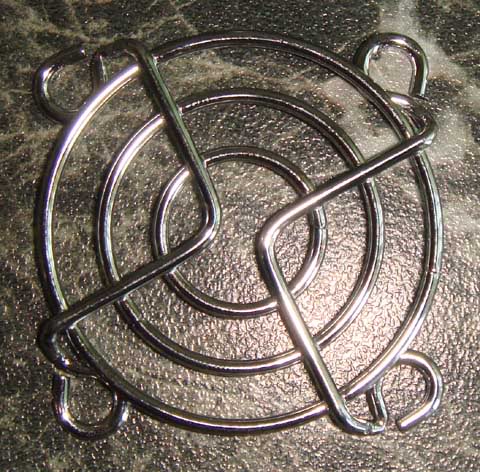

Вот думаю, может юсби-хаб туда еще засунуть до кучи? Поискал в своих развалах гриль на вентиляторы, таких маленьких не нашёл, а ехать на рынок при -23" не хочется, нашёл бОльшие по размеру и извратился, всё равно внутри будут, а провода болтающиеся в лопасти не попадут.
Проводов кстати прибавилось, из-за того, что разные светодиоды на разное напряжение, приходится компоновать их с разными резисторами и между собой параллелить. Не хочется пихать внутрь(места и так мало) несколько БП.
Пока запитал все второстепенные подсветки, основную ещё нужно доделывать.
Вентиляторы шуршат на пределе слышимости с 15-20 сантиметров от открытого корпуса. На рынке не соврали, что малошумящие.Ну последние подсказки…
остались сущие мелочи… скорее отделка даже.Мля, траванулся чем-то :puke:, скрутило, темпа 38 с лихуем… но жизнь продолжается
Вот вам последние фотки… если выживу — доделаю.

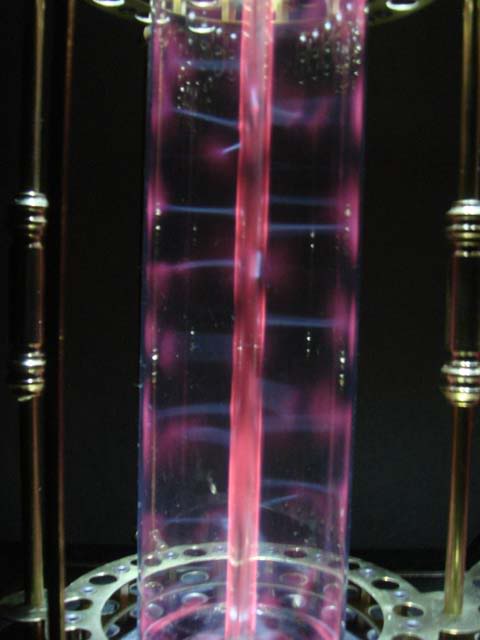

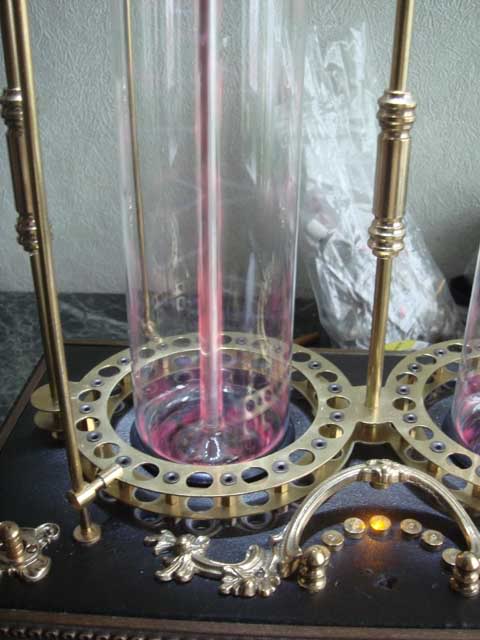

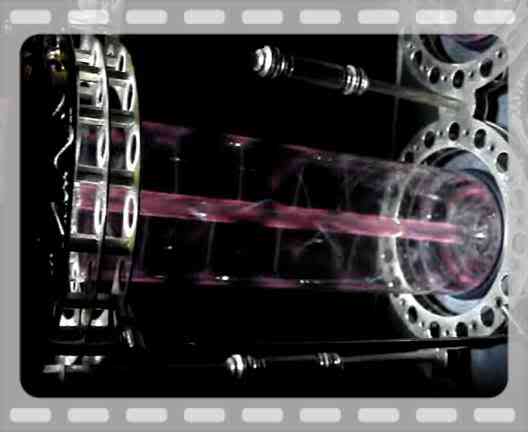

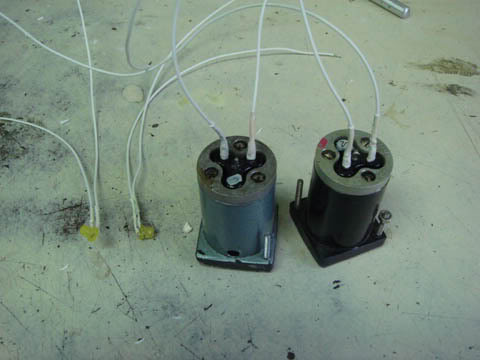

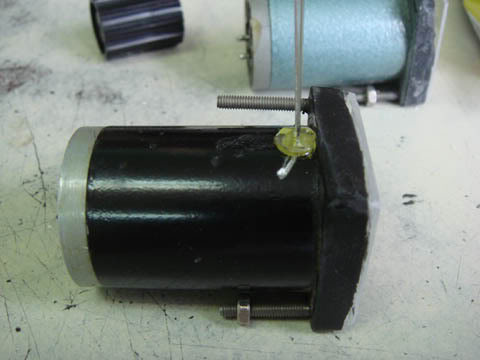

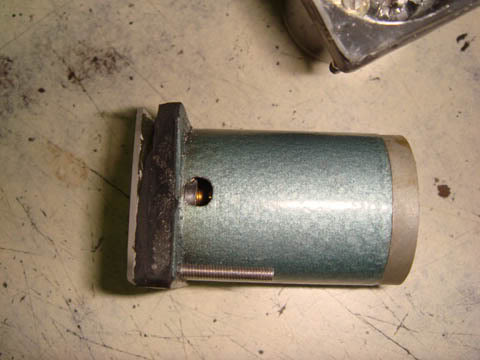

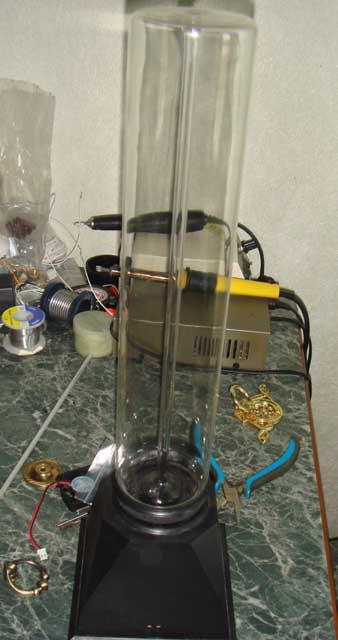

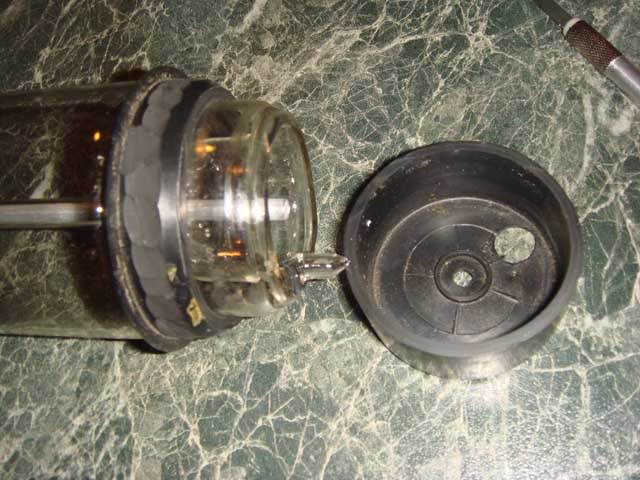

Эти трубы и высоковольтники — части светильников "а ля плазма"

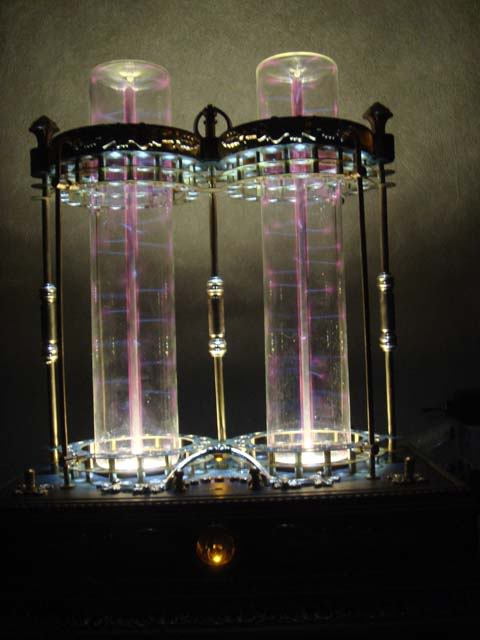

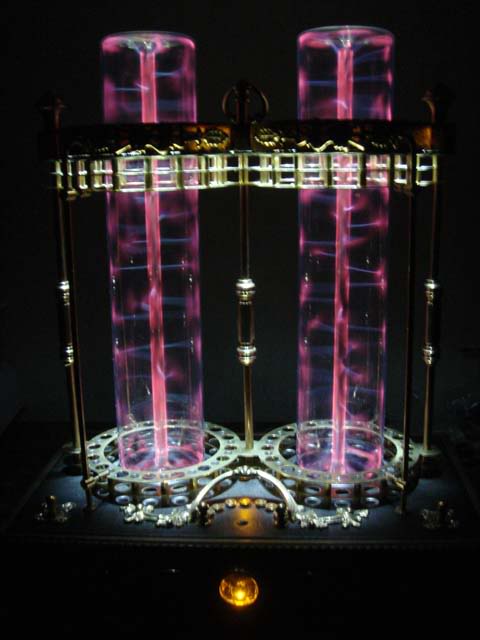

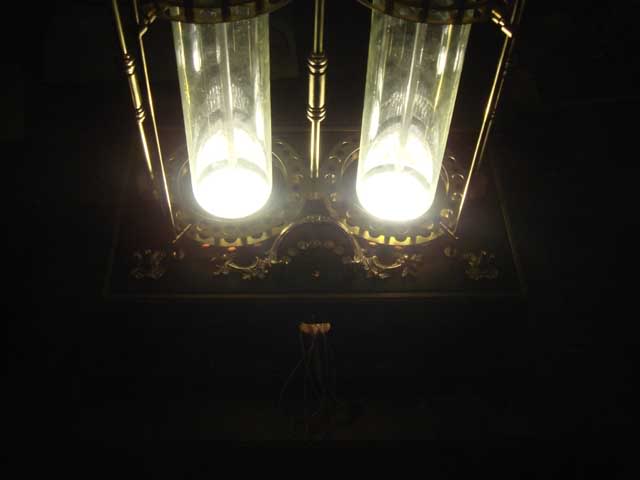

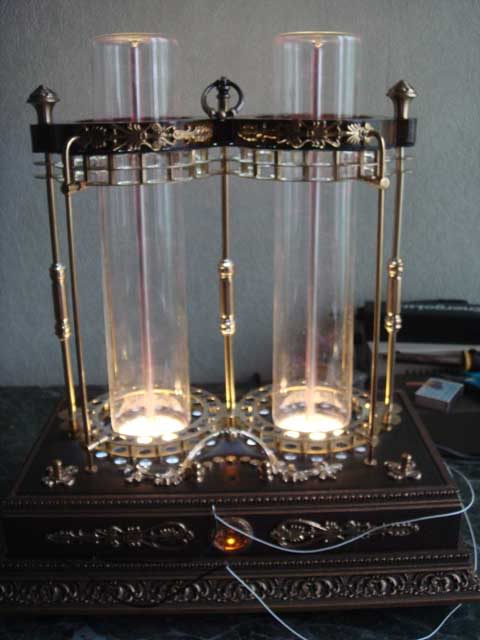

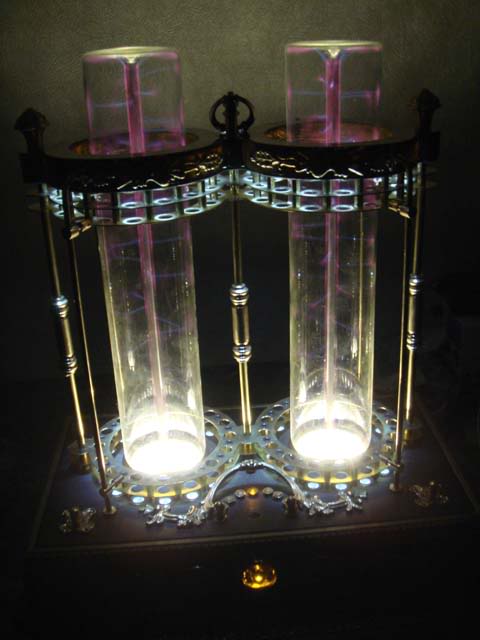

и представляет это изделие собой — ночник светодиодный с "плазмой"… на данный момент это выглядит так: (фотки при свете дня и ночью)…
Осталось ещё много чего сделать: поставить регулируемый БП для основной подсветки (примерно 30-ватт потребляет), защёлки для скрепления верхней и нижней половин корпуса, грили из латуни вырезать на вентиляторы… ну и сам обьект моддинга впихнуть в оставшееся пространство попытаться
Вот в живую как выглядит, правда почему-то на боку
