Медленный worklog МакСим
Author:Sonic-Chainik
Посвящается творчеству братьев Стругацких.Все началось с того, что, однажды, моя мама захотела изучать компьютер. Книжка по Винде ей быстро надоела, а компы "постоянно" заняты мной и сестрой.
Места у нас мизер, и простой покупкой "печатной машинки" тут не отделаться — ставить некуда. Нужно что-то масюсенькое.
О! Бука спасет наш маленький мирок!
Так-с, сколько они сейчас стоят? Ой, а у меня столько денех нету…
После продолжительных поисков удалось найти "клавиатуру" с убитой матрицей за скромную цифру 1000.
Монитор любезно предоставил товарищ Saddamka исключительно для моддерских извращений. То бишь за даром. За что еще раз хочу его поблагодарить.
Глядя на свое маленькое сокровище, опутанное массой проводов, я тихо офигивал — и на кой оно мне?!
Но, как пелось в одной песне — гайки закручены, надо стараться.
И так, что же было сделано за эти выходные?

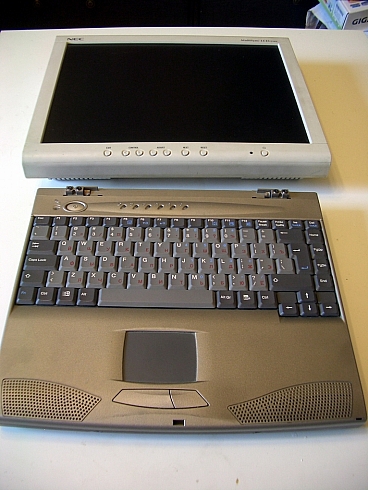

Вот как "это было" в начале
Особо внимательные могут сразу заметить, что система охлаждения была слегка доработана.

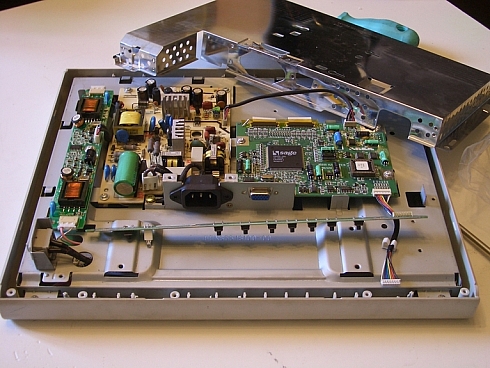

Приступаем к разбору поле… монитора
и тихо офигиваем от его компановки — таких пустот я еще не видел! Такое ощущение, что в этот монитор можно запихать два ноута, а не один. Только мне мешает БП монитора и еще пара плат — буду их выселять в нежилое пространство.
А куда? Ясен пень! В днище.

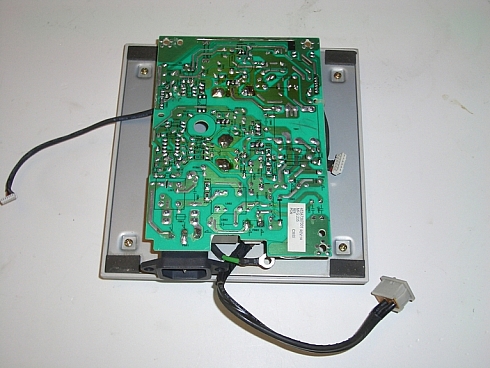

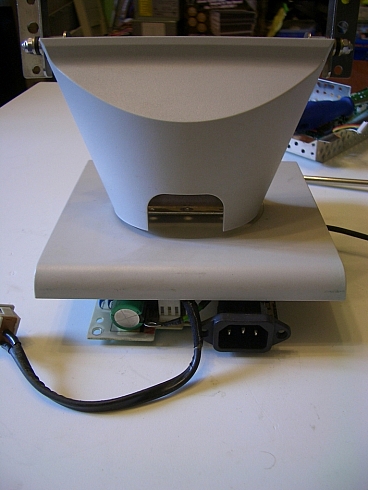

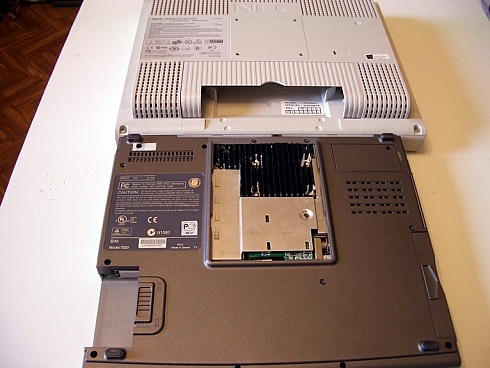

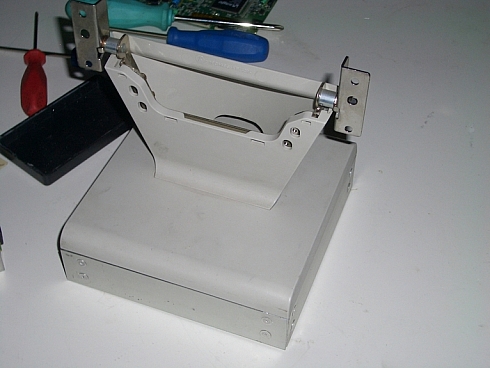

Примеряем БП к подставке
То, что дохтур прописал!
Но, ведь бука тоже имеет своего кормильца — и его туда же! В поседствии вся эта конструкция будет питаться от "одной вилки".

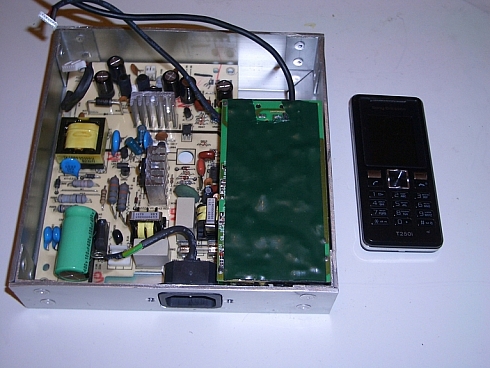

В тесноте да не в обиде
Короб был сделан из люминевых профилей и заклепок. Крепление к подставке через стойки для плат по углам. Размер 155х160х30мм

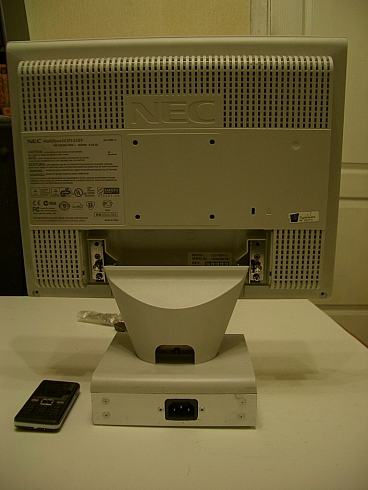

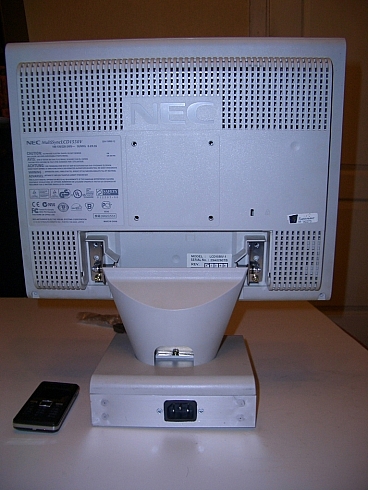

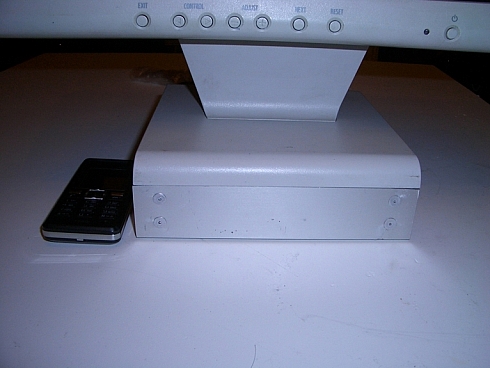

Ничё так — пъедистальчик?
Ну и промежуточная сборка
Осталось самое простое
— запитать обя ПБ от "одной вилки"
— удлиннить и провести все необходимые провода
— приобрести USB-хаб и клаву с мышой
— добить подгонку содержания под форму (сегодня успел многое, но кожух так и не закрылся )
— декорирование под МасПродолжаю свое баловство.
Разбор БП-основания показал, что провода правильной длинны, просто они зацепились и не хотели "вылезать" из короба. Повторная сборка оплошность устранила.
Из сделанного — сделал выпил под Сидюк и платы со звуком. Выпаял USB и вынес его на шлейфе подальше (на фотке ниже его видно с подключенным синеньким концентратором). Спаял питльник монитора и питальник ноута. Убрал штатную металическую планку с ноута и все прекрасно поместилось в кожухе монитора.
Тем не менее, долго ковырялся с компановкой, но кожух так и не закрылся…

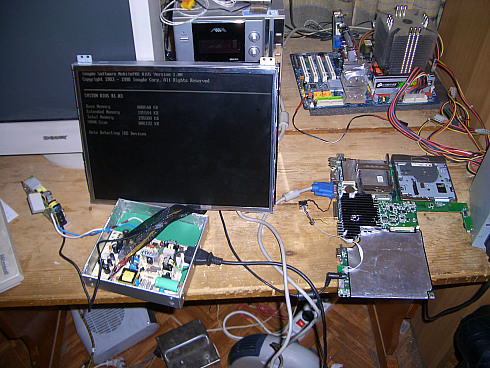

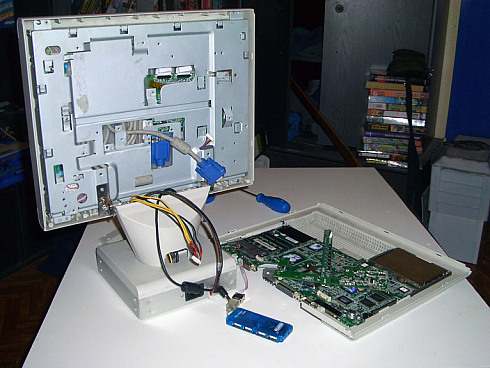

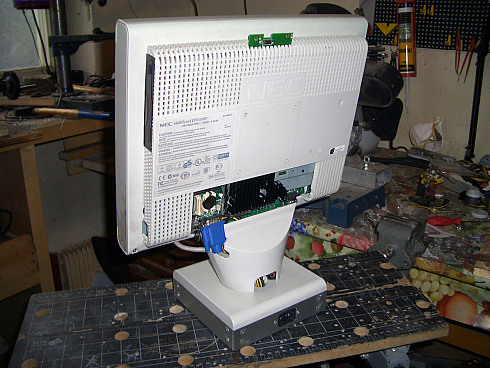

Промежуточный тест показал, что конструкция работает.
Сделав пару фоток конструкции, пожаловался маман, что "ну никак!".
Взглянус со своей стороны на фотку, маман углядела таки фиговину, которая не давала конструкции закрываться (на обратной стороне монитора с правой стороны торчит крепежная стойка! )!
В ближайшее время спилю ее на хрен.
Остается — докомпановать и закрепить мат.плату в кожухе, вынести кнопку ВКЛ/ВЫКЛ ноута, разместить концентратор (и найти под него дрова для 98ой), приделать колонки от ноута и сделать под них крышку (торчат некрасяво). Ну и Евроремонт. Продолжаю создавать монстрика.
Мама таки была права — спилив эту злополучную стойку я смог спокойно закрыть крышку кожуха.
Вырезал отверстия под USBконцентратор (ОЧЕНЬ надеюсь, что он будет работать).
Пришлось отрезать изрядный кус от декоративной накладки на стойке из-за торчащего разъема.

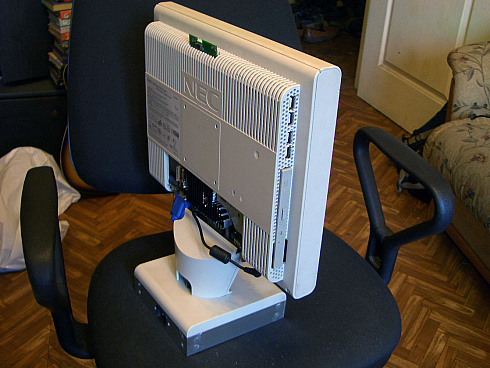

Вот как это выглядит
Тестовый пуск не производил по причине возможно контакта материнки с кожухом монитора. Надо будет накатать пленку.
philosopher, Как говорит товарищь Мортис — будем решать проблемы по мере их поступления.
Т.е. закончу колдовать с корпусам, буду проводить тесты. Если опять окажется, что имеющегося охлаждения недостаточно, буду думать над его модернизацией.Nic, Шож тебя рядом не было?

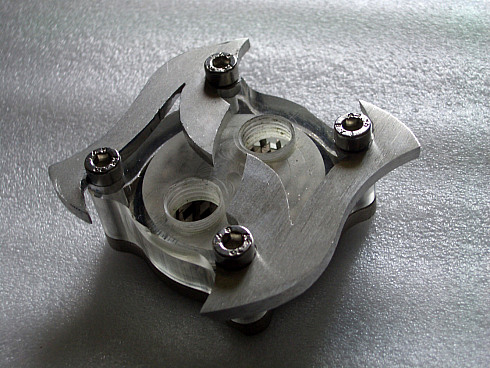

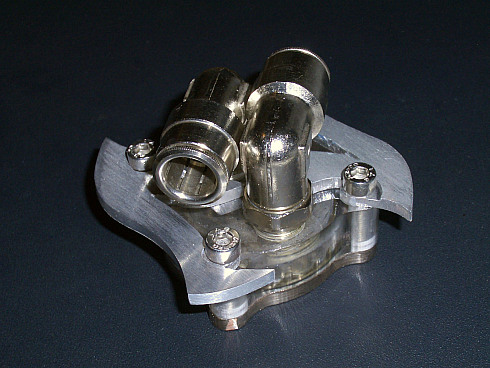

Сегодня пол дня ковырялся с прижималками для ватера.

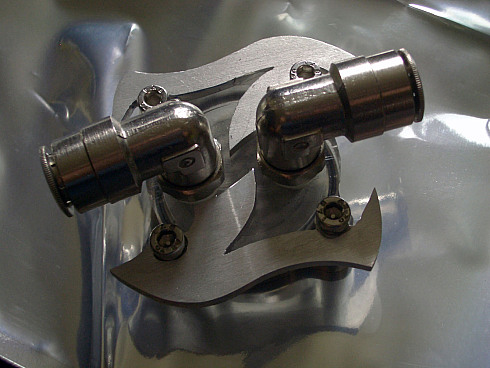

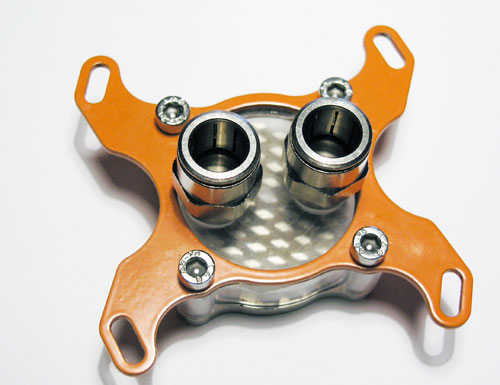

Найдите десять отличий.
Ватер Промодзовский. Побитый прежним хозяином и жизнью. Заморочился новой прижималкой ибо родная не подходит по габаритам и форме. Плюс, шлифанул днище.
С Маком'Симовичем 98ым сегодня проделал следующее:
— Заизолировал корпус моника черной пленкой (ровнее она ложиться отказалась)
— Нацепиил родную броню от ноута и подогнал под кожух с помощью ножниц по металу
Все прекрасно собирается. Но тестовый запуск опять отменен — ломаю голову и руки над кнопкой повера ноута. *хлюпает носом*Ну, что я могу сказать, дорогие мои?
ОНО ЖИВОЕ!!! *в воздух полетели чепчики*
По совету Nic, купил сегодня два таких девайса (15р/шт!)

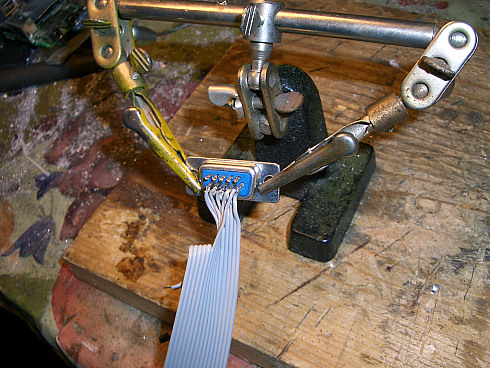

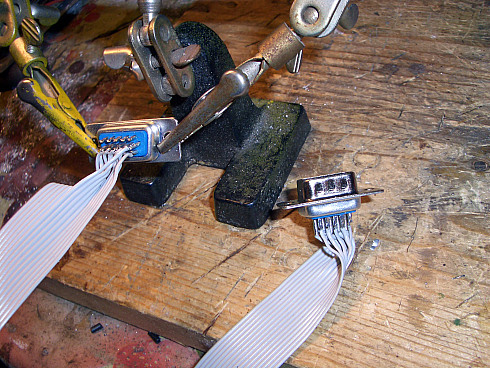

Разодрал шлейф от флопика и припаял к разъемам
После спайки все подключил, разложив на столе и… Ноут хардом жужжит, а на монитор сигнал не идет! О ужас! Монитор помер! А, мама!.. Кто здесь?
Так, спокойно. Думаем. Ага, а если вместо моего шлейфа подключить старый провод? Все работате!
Подключаю обратно шлейф — нифига… Сигнал на монитор не идет.
Отключаю шлейф, разглядываю на свет и прозваниваю — все аккуратно, правильно и цело.
Что дальше? Вместо ноута, шлейф подключаю к компу, что виден на первой фотке на заднем плане. Что бы вы думали? — Р А Б О Т А Е Т, итить!
Быстро-быстро перекидываю шлейф на ноут — р а б о т а е т!
Перезагружаю ноут — хрен там, опять нет сигнала…
Для очистки совести несколько раз проделал все вышеописанное с неизменным результатом "моник + шлейф + ноут" работать не хотят.
Кто что может предположить? Друзья, выручайте Чайника!
Шлейф длинной 20-25см, все жилы целы, пересечений нет.Сегодня была минутка свободная. Вот что сделал.

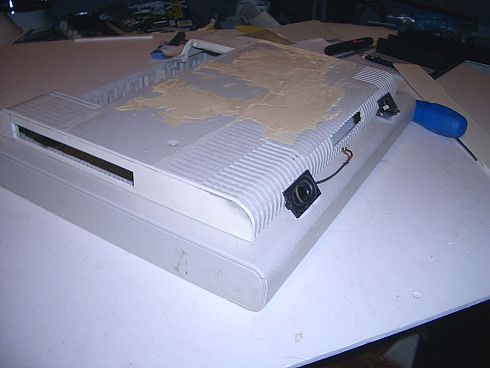

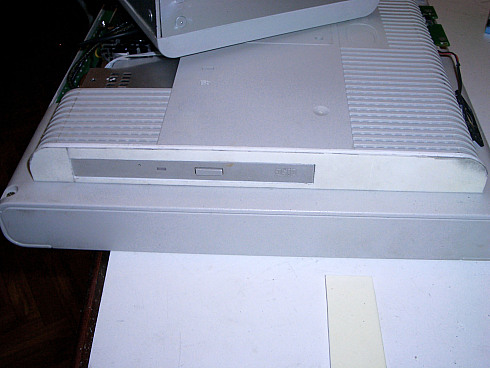

Так как сидюк сильно торчал из кожуха моника, сделал на него накладку из 3мм пластика и приклеил.
Далее, приступил к выравниванию обратной стороны кожуха (две черные хреновины — динамики — буду их закырвать кожухами)
Еще появилась идея в кожух над радиатором проца врезать сетку. Быстренько сделал черновой вариант, да сфоткать забыл…
ЗЫ Идею с использованием шлейфа вместо кабеля, так и не удалось реализовать. Буду использовать кабель.

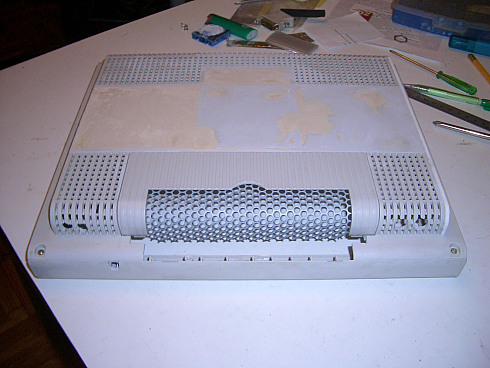

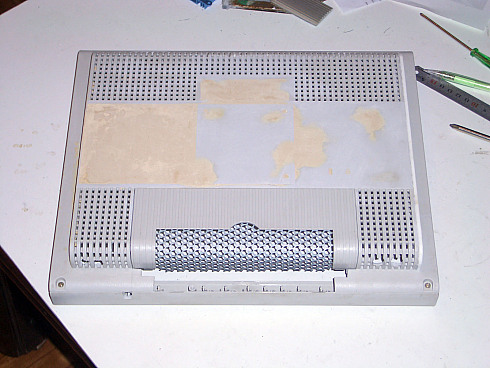

Зато работатет. Сегодня отшкурил кожух и сфотал "идейку" (как всегда, после этого процесса, весь в пыли )
Остались огрехи — слишком грубый помол у шпатлевки. К счастью, в загашнике нашлась банка с финишной шпатлевкой, оставшейся после проекта NFS underground.
ЗЫ Есть еще вариант нижние щели по бокам от сетки зашпатлевать — типа, что бы сетка меньше выделялась на общем фоне.Я фанат пассива.
Буду работать.
Есть еще такой вопрос. Есть вот такой БП — БП моника и БП ноута
Запиханы в один корпус. Единственное вентиляционное отверстие — в днище под платой. Можешь посоветовать где в корпусе сделать отверстия под доп.вентиляцию, чтобы нагретый воздух выходил?
