Стимпанк флэшка траффик!!

Author:tarator

For "Король моддинга"
Флэху признаюсь делать не хотел, НО делать что-то большое в связи с "праздничным" графиком увы нет… а сие "не рыба не мясо"продлиться как минимум еще неделю. А сидеть не вставляет… да и не хороший взгляд упал на флэху, посему накручиваю интригу.

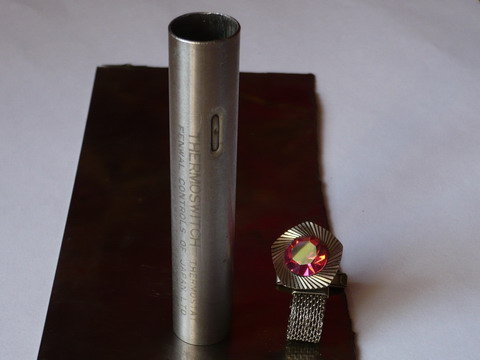

Собственно сами расходники

Юзаем тиски, важно трубка нужна без шва!!! Иначе возможно она лопнет или будут другие подводные камни… у меня вышло так

Далее процесс знакомый многим, и напоминающий грубую притирку радиаторов после фрезы, за исключением формы самого обьекта. Одним словом придаем правильную форму. В перекурах готовим медную заглушечку на дно.

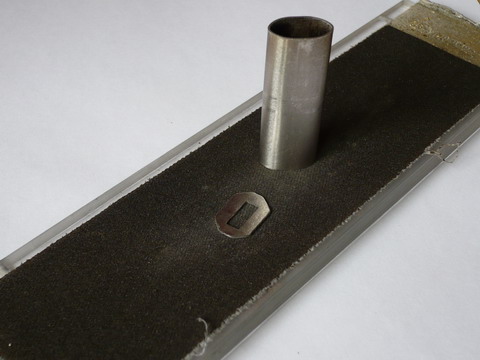

Когда получена приемлемая форма и готова заглушечка, начинается весьма ответственный момент – притирка корпуса и пластинки.

От качества притирки будет зависеть готовый результат, а именно шов(идеально если его не будет вовсе видно). Я проверял на просвет, поставив одно на другое.

Далее притертые места были залужены с флюсом.

Если холтуры не было после пайки должно получиться примерно следующее, или даже лучше.

Аналогично делаем крышечку для пациента

Держаться оная будет на разьеме усб, одинарного не было(дернул из материнки двойной), чутка пришлось его покрамсать

Собственно в сборе как то так

Проверяем как оно с флэхой

После пайки…

Еще заготовка…

Верхняя крышечка…

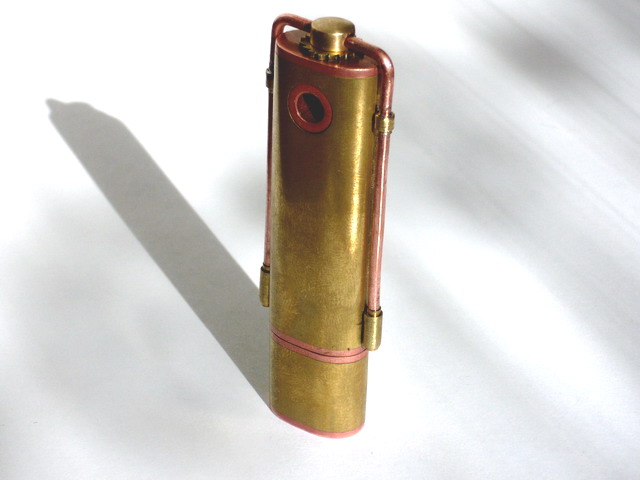

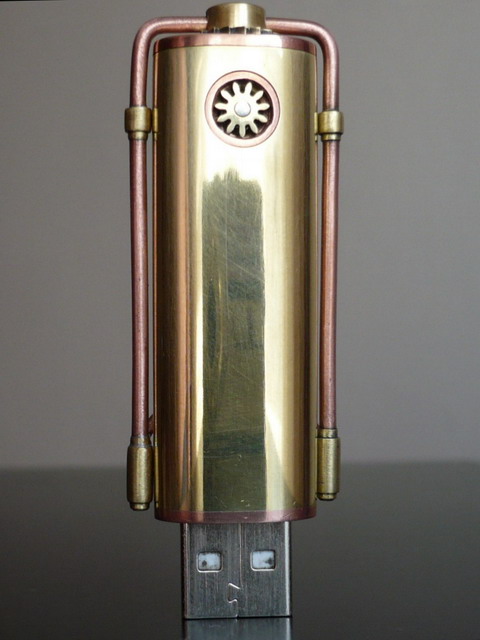

Собственно в сборе(предварительный результат)

Оценим полировку…

Пока результатом не доволен, хотел подобие стимпанка(задумывалось как поршень, но увы не нашел идеально подходящей трубы нужного диаметра).
Короче вышел гламур… будем думать… возможно патенирование подправит картину…

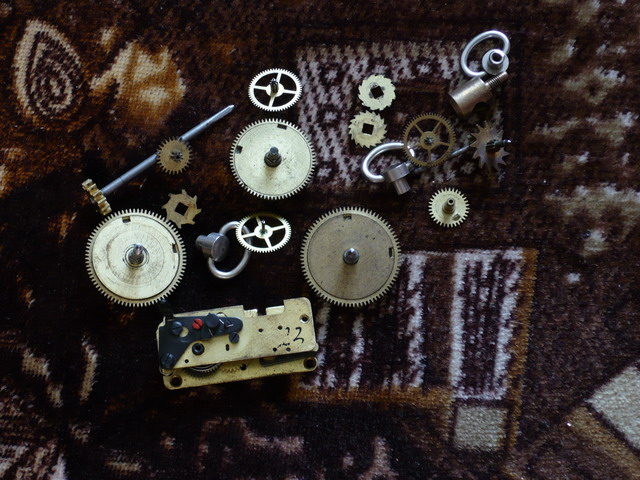

Уже можно пинать, не забывая что это первый опыт. Пару камней подводных для себя открыл, хотя на вид вроде все элементарно.И снова расходники…
Смотрим…

Присутствует некая кривоватость(просто пока низ не пропаян)… ибо будет еще 2 элемента
Вот собственно добавлены еще 2 детали(ну очень мелкие), надеюсь тяжелее она не стала…

heavior, естественно таков уж стиль — чем больше деталей тем оно более будет играть. Проволока в данный момент после добавления еще 2х деталюшек уже никуда не денется… а пайка будет держаться если все сделано по букварю.Эх Filimon, если бы я прочитал это раньше… уже нагрузил чутка, впрочем вроде не испортил.
ИМХО дальнейшее добавление навороченности напрочь испортит весь вид, сорри батарейки сдохли не упел снять общий вид с еще одной проволочкой…

Не заклепки, уголь и прочее это конечно круто. Но добавлять больше практически ничего не буду, тройник есть снизу чуть — чуть еще не доделал…
Это прежде всего прибор для переноса информации между паровыми машинами и в нем нету ни котлов ни давления как и прочей отрибутики… трубки необходимы они перепускают пар через хитрую систему клапанов и шестеренок… как то так…
Если это не стимпанк киньте в меня камень
Итак, девайс побывал в народе(который привык к моим выходкам).
Прозвучало следующее… Че это такое?? Охренеть… приборчик… однако начитался Жюль Верна и пр…

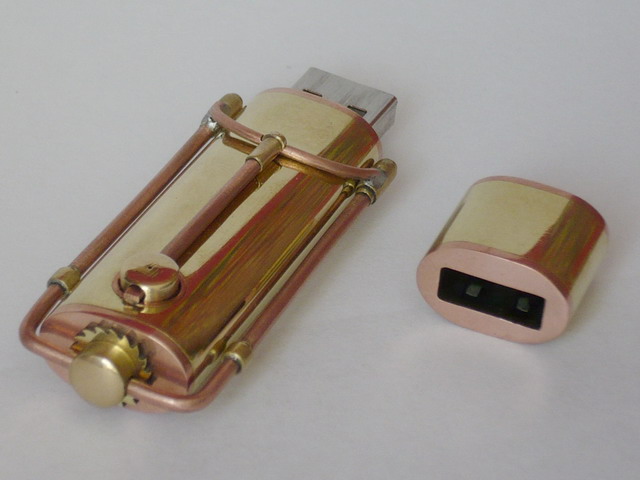

По мне дак очень даже неплохо, и вроде все гармонично.

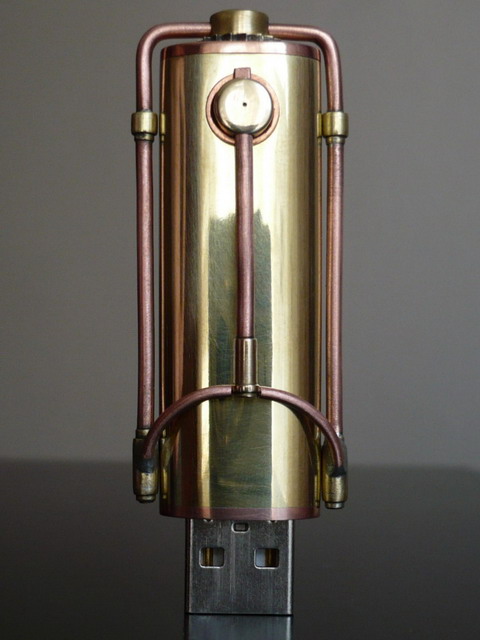

Смотрим пинаем… на фотке девайс в увеличенном виде(более чем в два раза)
Контрольный выстрел…

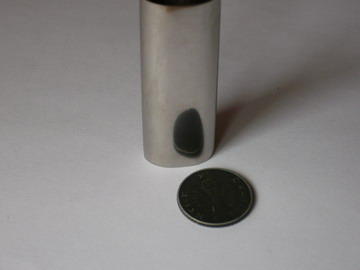

Дабы не складывалось впечатление громозкости сей крнструкции, заценяем фотку
Дубль 2(делаю не спешно)- "Нержавеющий гламур"

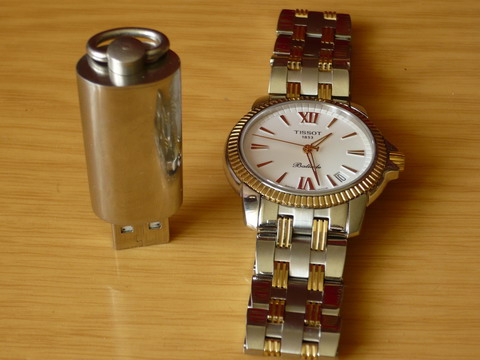

Тело флэхи закончил в чистую, далее предстоит небольшая инкрустация… бронзой.Справа обозначен вектор движения(мои часики). Короче в топку всякие понты со стразиками… попробуем сделать по швейцарски надежную флэху.


ЗЫ предвижу вопрос по крышечке… сломался борт ака дремель, пока без нее.

Смейтесь, смейтесь… дальше как в пословице
BankiR, именно так… там на одной фотке(с голыми стенками) видно необработанное внутри + следы клея вылезшего м/у слоями.

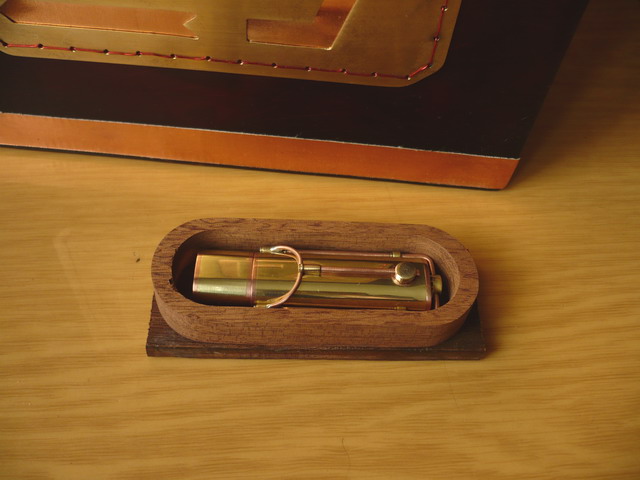

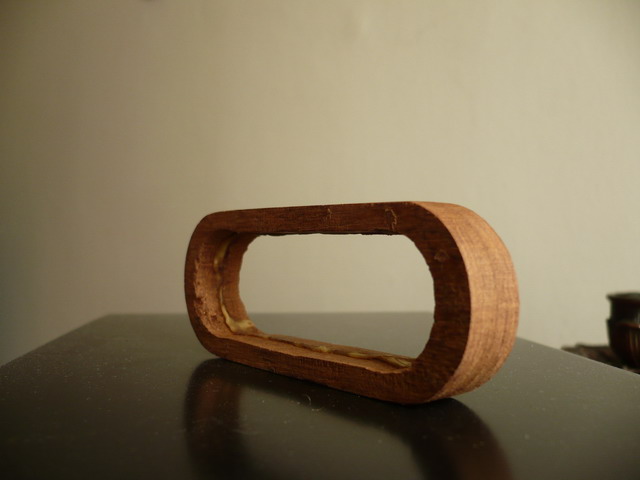

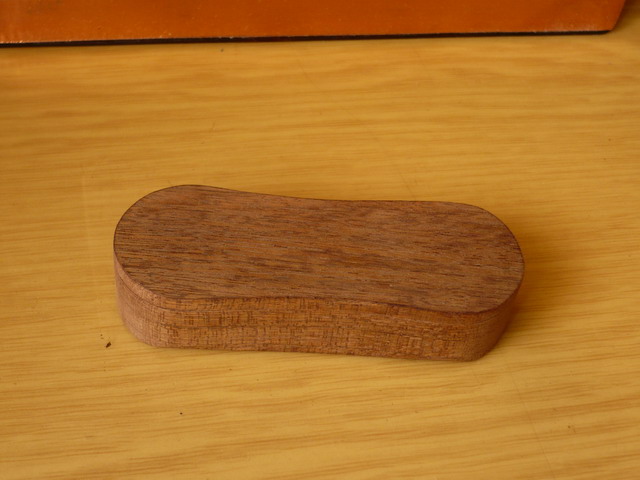

Собственно вот коробушка… начинаю работать с этим


Я балдею дорогая редакция, мануал по изготовлению итак расписан проще некуда.
Элементарная геометрия(школьный курс), или заюзайте корел или прочие кад программы — инструмент "трансформация". 3D модель есть как и чертежи в плоскости… хоть для штамповки, хоть для литья… сделал в автокаде на всякий пожарный.Но мы тут собрались для творчества посему не дам.

Раз уж тему подняли… дубль 3
Коммерческая работа — заказчик фин.

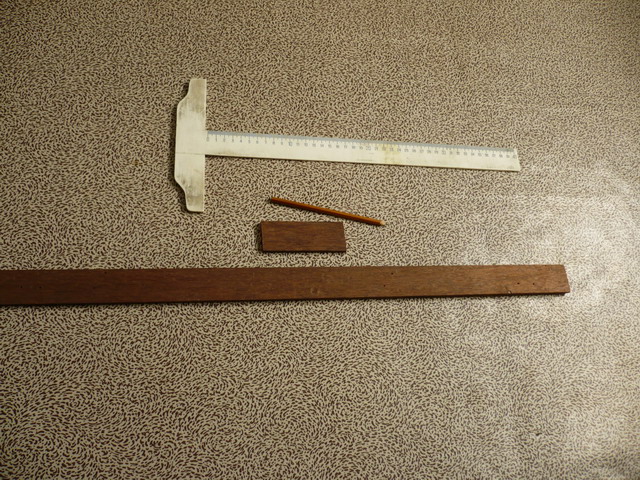

Расходники
Вот чаво получается пока, одна цветовая гамма, а именно цвет латуни. Дико извиняюсь за антураж торопился… темнело.Флэха легко разборная, посему небольшие имеющиеся косячки легко поправимы.
Ну вот как то так…
Тока сейчас внимание обратил, я в шоке, у темы просмотров более 27 тысяч… это жесть.
Делайте народ флэхи благо конкурс есть и призы как за строительство кустом-кейсов(если не важны общие баллы на конкурсе). ВАЖНО!!! мои работы(все участвуют как одна), посему займу лишь одно место… вакансий еще полно.
Сегодня доделал крышечку — результат скоро выложу в галерею переферии.
Пока вот чего могу показать(большинство фоток делал вечером посему результат не очень)

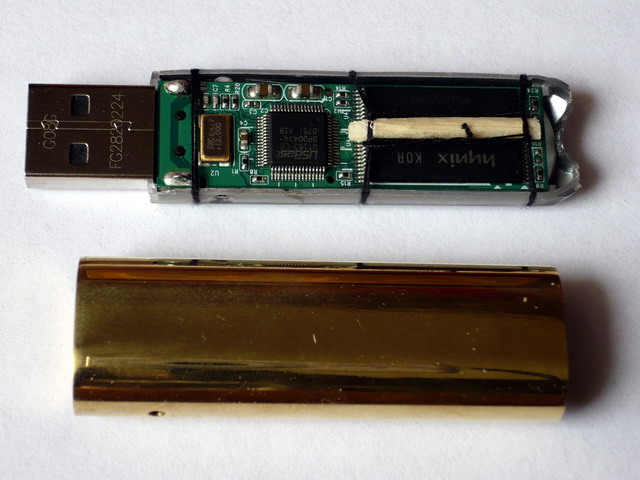

До кучи, начинка 4гб — габариты меньше чутка, короче на 1,5см ну и по толщине удалось 3-4мм "урвать"
заказ, 8гб(апгрейдиться вплоть до 32). крышка в процессе, флэха финал.

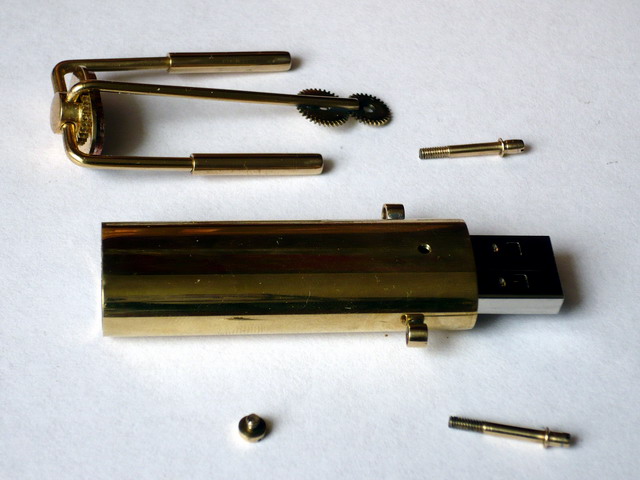

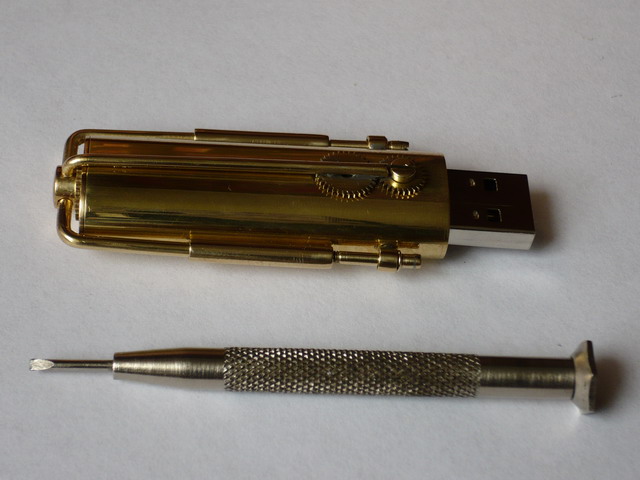

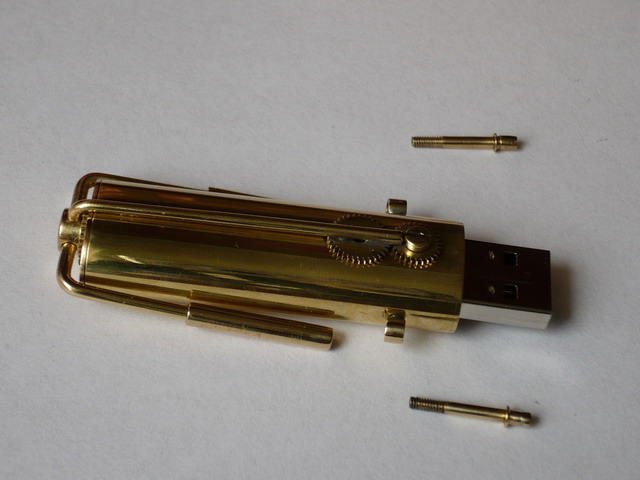

Боянчик конечно, но совершенно другая технология(пайка=0, все на мелко болтиках 1,5мм) + весьма не дешевый "секретный" лак.

ЗЫ если есть интерес солью финальные хорошие+большие фотки… ужо под утро закончил крышечку, фото не очень… лак на ней подсохнет сделаю нормальные фото(тут оная без лака). Пока можно пинать…
они реально размножаются!!! почти финальный результат, контрольная сборка почти без деталировки… еще с 10 деталюшек нехватает
Тем кто не догоняет(вроде как обещал)…

Трубу зажимаем в штангель и крутим. Это обрезать, чтобы ровнее. Помечаем маркером.

Обрезана с небольшим запасом, определялась в моем случае длинной стоковой 16гб флэхи.

Зажимаем в тиски (очень желательно трубу выставить ровно, благо по губкам это не сложно), и постепенно сдавливая тисками, придаем сплющенную форму.

Далее меня че та вштырило, и при помощи молотка и такой-то матери по напильнику(как пресс-форма) сделал воть чаво…уже немного подровнял и разметил обрезок под крышку.

Делаем пластинку размерами на 3-5мм больше торца флэхи, сверлим в ней дырочку(главное что бы надфиль влез и не более толщины разьема, у меня 2,5мм ). Притираем ОБЕ ДЕТАЛИ.

Самым обычным паяльником (ват 40 и более) с большим количеством флюса залуживаем.

Флюс очень желательно смыть.Ставим на плитку(дырочку желательно строго по середине — подсмотреть сверху), включаем оную…не надо ничего больше делать сила тяжести все сделает сама. Главное дать остыть без посторонней помощи.

Берем плоский надфиль и стачиваем аккуратно по краям лишние 3-5мм…можно совсем чуть чуть ширкнуть по притирочной поверхности…размечаем под разьем(мне с маркером сподручнее).

Делаем еще пластинку почти как первый раз тока уже под разьем( в натяг).
Вставляем флэху или разьем усб шнура в заготовку и надеваем нашу пластинку…лишнее стачиваем на месте. На фото уже все сточено…и даже чутка притерто.

Опять притираем ранее обрезанную крышку и полученную пластинку, залуживаем. Набор юного техника.

Спаиваем, одеваем на флэху… теперь если есть небольшие огрехи, можно на притирочной поверхности подравнять… благо толщина трубы должна позволить.
Наслаждаемся заготовкой…

Окончательно неровности лучше доводить после изготовления верхней части флэхи и дна крышки

ЗЫ извеняюсь за отстойные фото, могу продолжить, или задавайте вопросы сразу….иначе поднятие темы и вопросы буду игнорировать… итак она уже о бедной флэхе перешагнула за 57тыс просмотров.
