Стимпанк-мышь. осторожно - траффик !

Author:Filimon

Что-то скучно мне стало на сайте, вот и решил выложить одну небольшую поделку в стиле "стимпанк". Что-за стиль такой? Неплохо описан здесь
ru.wikipedia.org/wiki/%D0%A1%D1%82%D0%B8%D0%BC%D0%BF%D0%B0%D0%BD%D0%BA
Очень мне понравилась в своё время идея "альтернативной истории" и "что было-бы, если-бы ?" Помогли мне в этом и анимэ-сериалы. Вот и решил сделать что-то, что никто не примет за "унитазно-водопроводный мод". Так-ка считаю, что стимпанк красив своим неповторимо-ностальгическим стилем прошлых столетий. А ведь тогда люди не глупее нас жили и ценили красоту. Ну на этом вступление заканчиваю. Перехожу к развитию сюжета. До этого, за ним следили модераторы и админы форума, но т.к. дело подходит к завершению, то решил показать и на основном форуме. Не пинайте ногами — делаю как могу, в силу своих немощных возможностей.

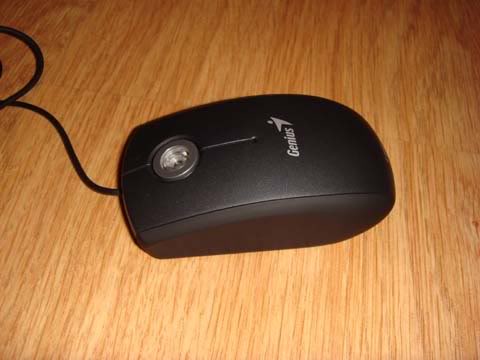

Для начала взял мышку

отличается отсутствием скролл-колеса (чем и привлекла моё внимание) — вместо колеса прокрутки, на ней стоит оптический датчик движения пальца по окошку.

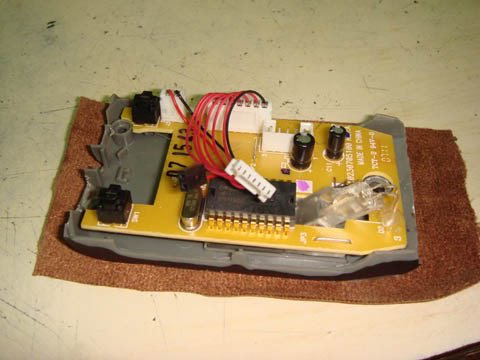

Затем, как обычно — разбираем

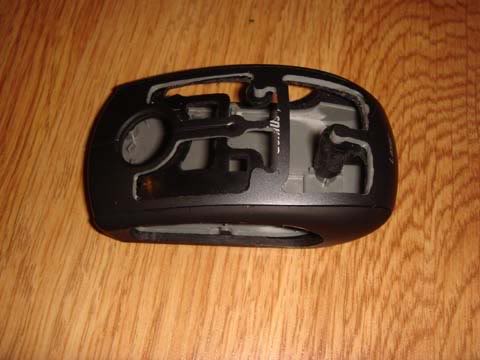

вырезаем всё "лишнее"

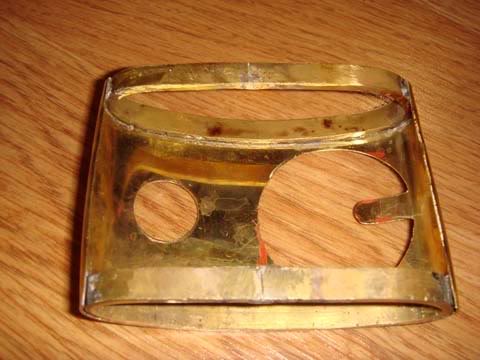

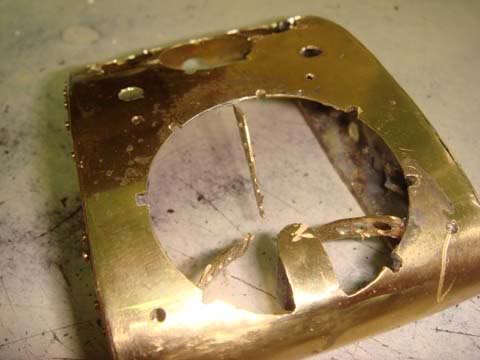

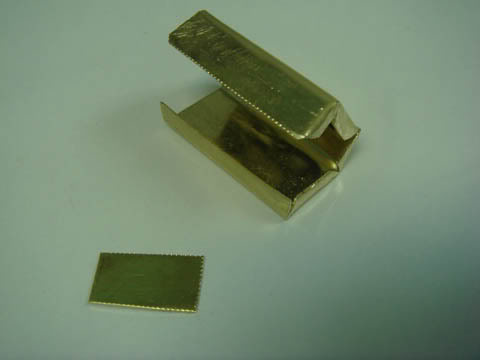

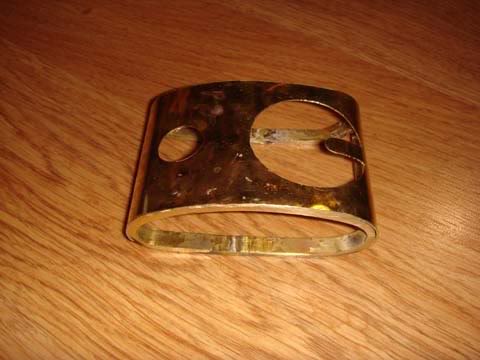

Из листовой латуни и прямоугольного прутка делаем (гнём и паяем) новый корпус для мышки

В магазине безделушек купил 2 латунных печати

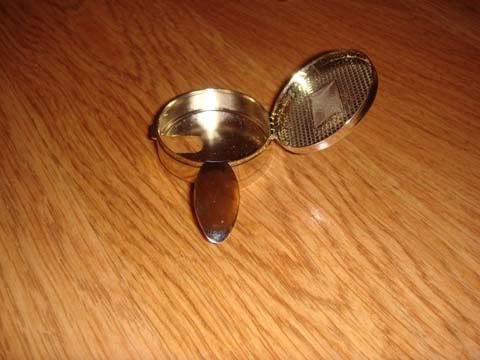

и одну сувенирно-походную пепельницу.

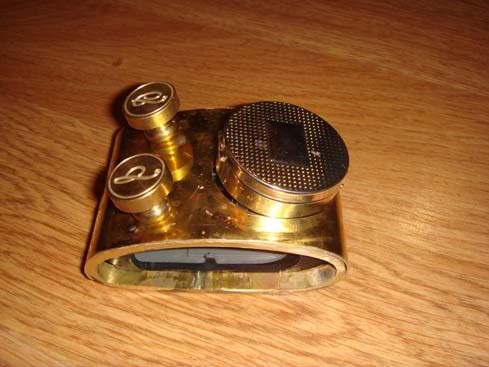

Предварительные наброски деталей на корпусе

Ну для первой порции впечатлений хватит. Продолжать? Ну, если сильно не ругаете, то вот следующая порция:

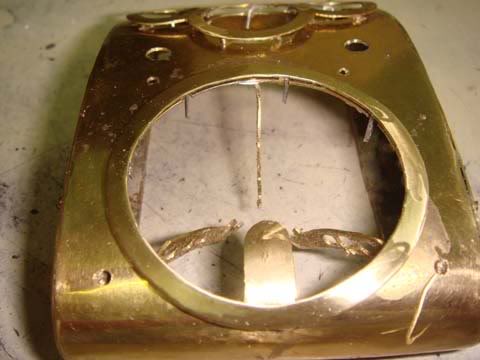

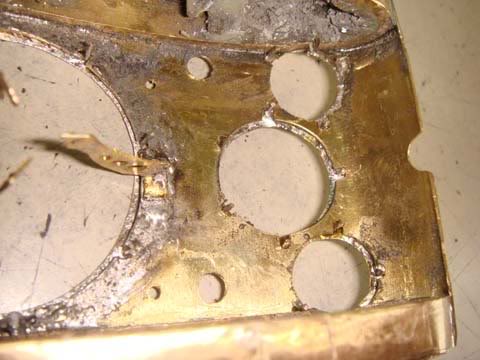

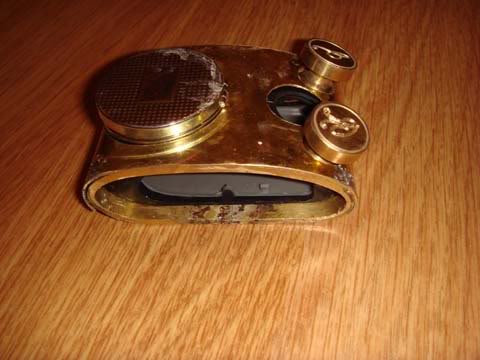

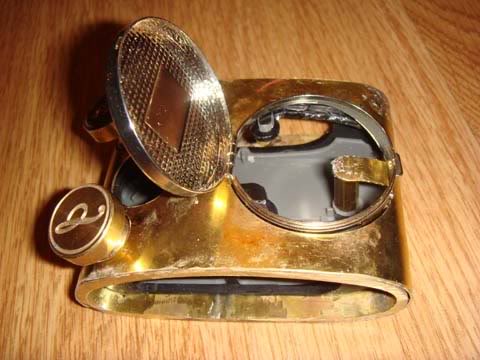

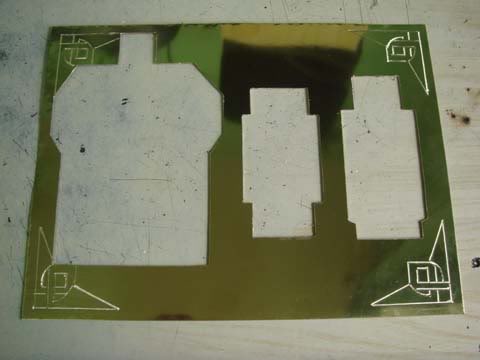

Из латуни-же вырезал боковые стенки и припаял к корпусу

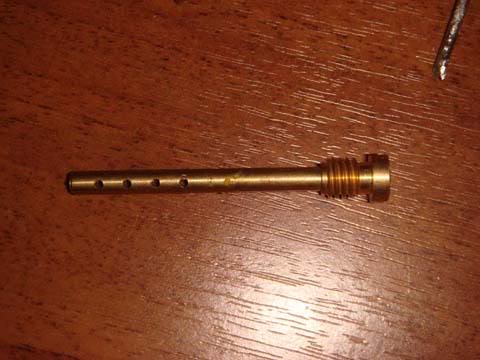

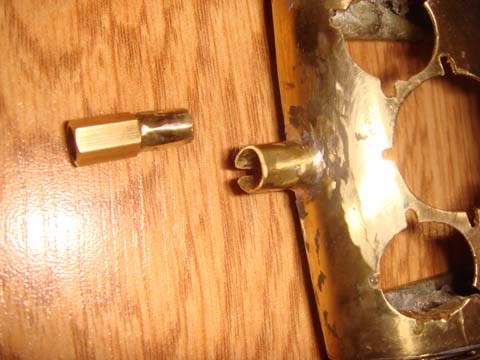

В автозапчастях купил жиклёры к карбюратоу ( понравилась форма )

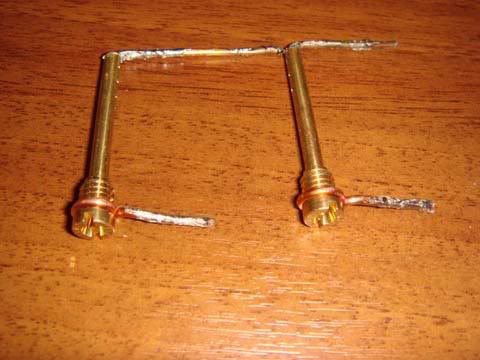

Доработал маленько

Присобачил к корпусу

Следующая порция — завтра. Dorosh, Именно! Как догадался?

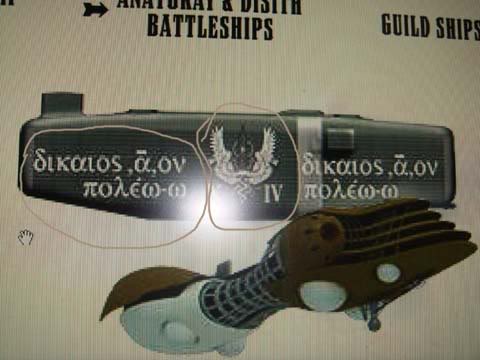

Основу взял в дизайн-арте "изгнанника" и "стим-боя".

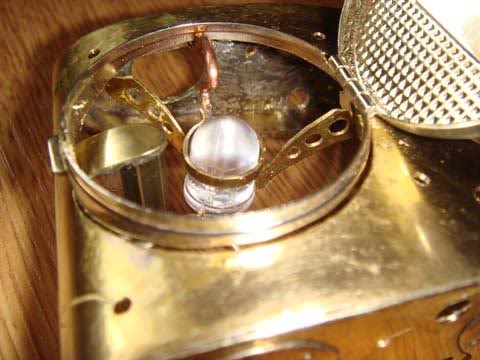

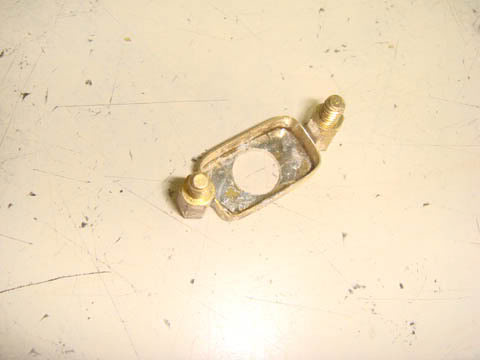

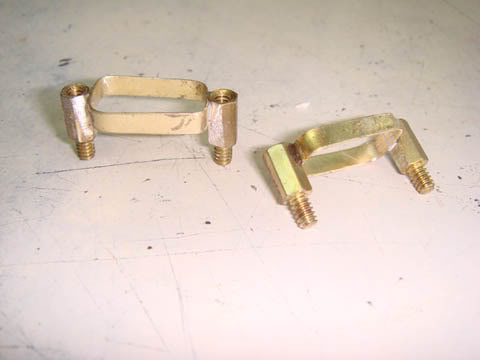

В качестве "клавдиевого реактора" буду использовать сверхьяркий светодиод диаметром 10мм. Припаял крепления.

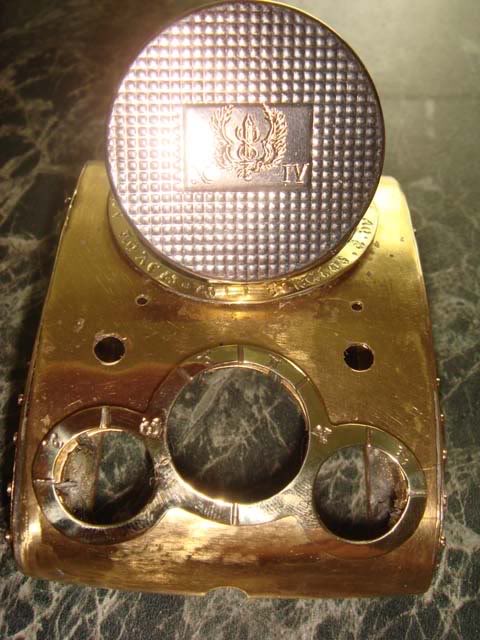

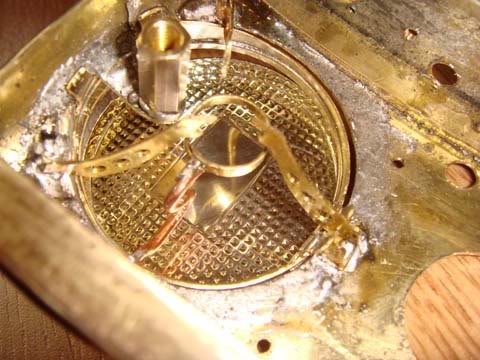

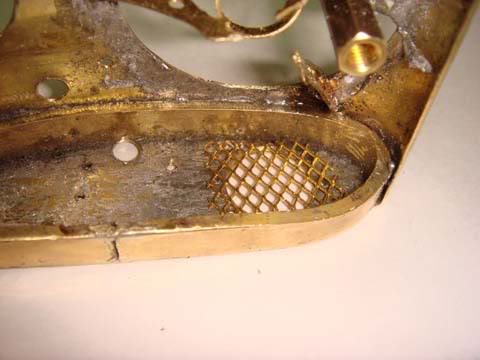

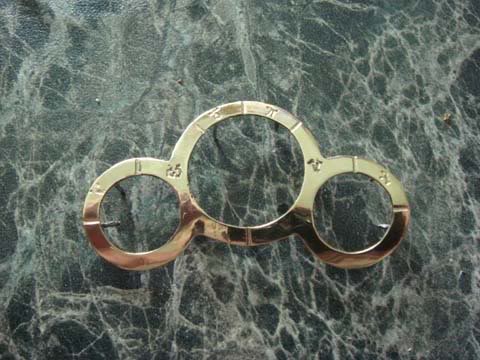

Сделал решётки на окна и закрепил заклёпками (из декоративных латунных гвоздиков).

сделал накладки на технологические отверстия

сделал гравировку, используя шрифт "изгнанника"

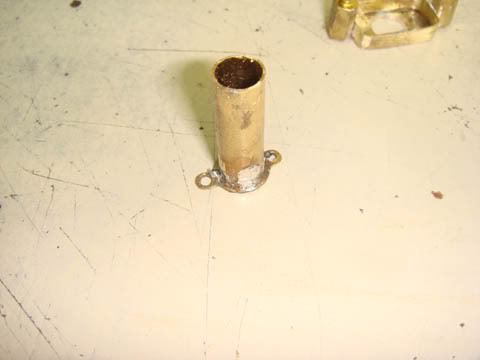

Припаял к "чайнику" носик

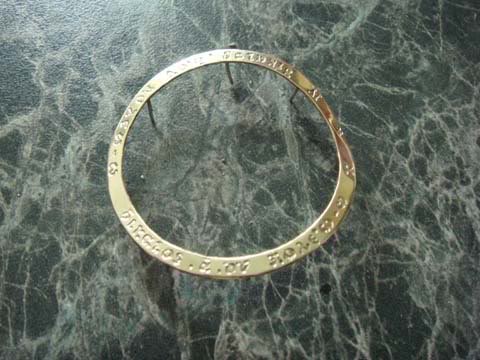

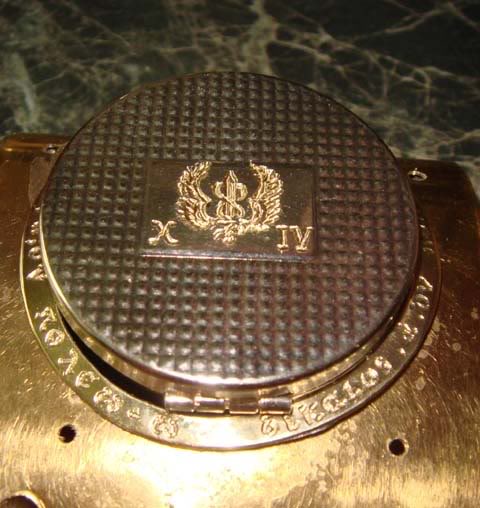

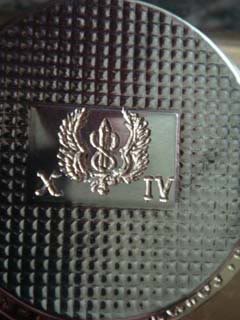

Гравировка эмблемы ВВС мира "изгнанника" на люке.

Да, он немного похож, но не точная копия.

Ну, поехали дальше.

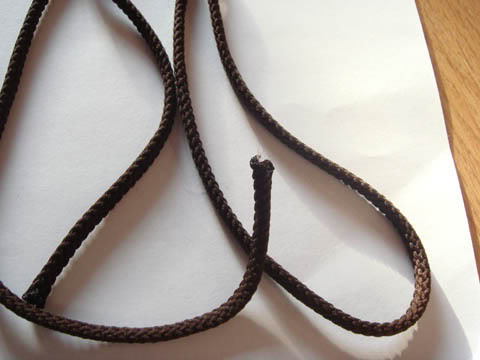

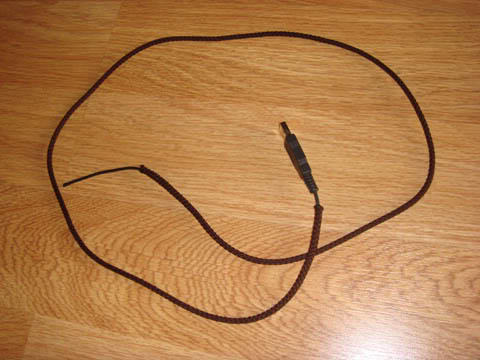

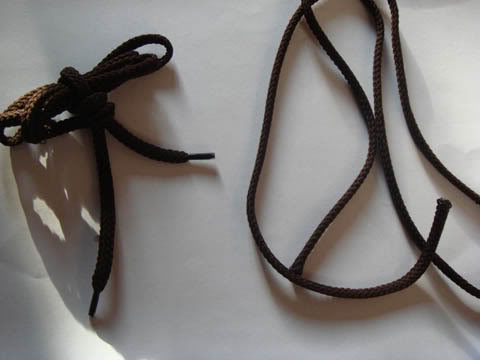

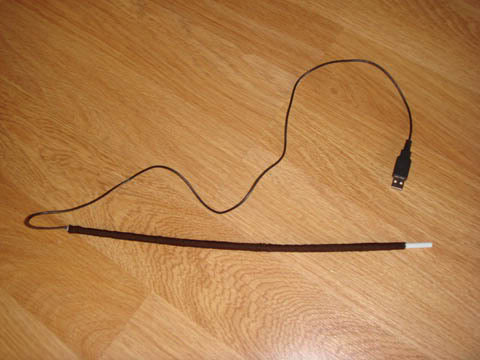

Замена оплётки шнура (использовалиси длинные, толстые шнурки из нейлона ).

Пришлось использовать коктейльную трубку в качестве проводника.

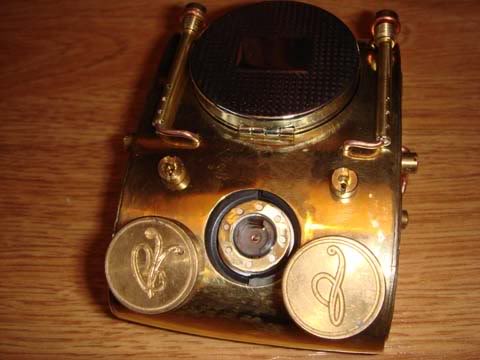

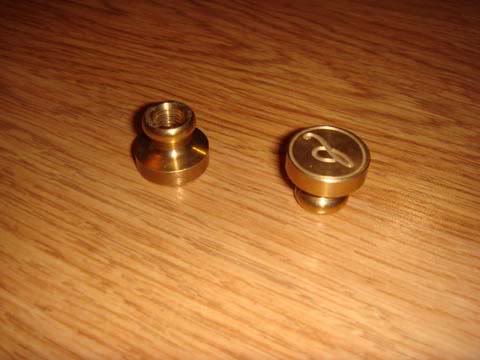

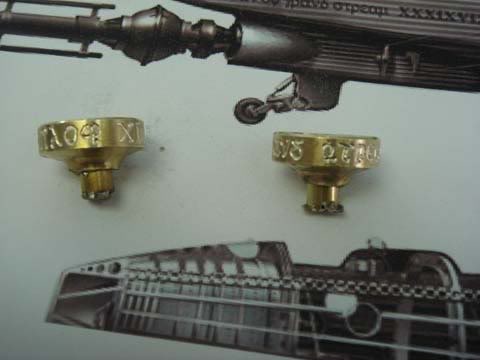

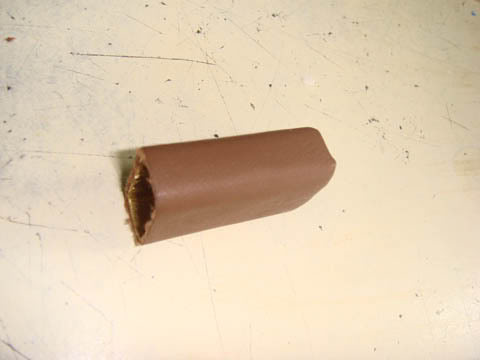

Гравировка кнопок (предварительно отрезаны ручки латунных печатей).

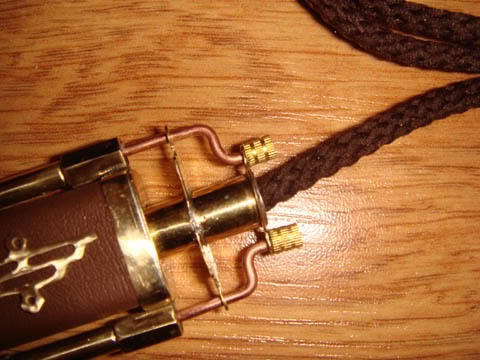

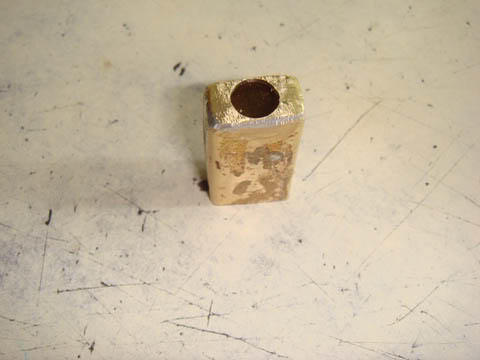

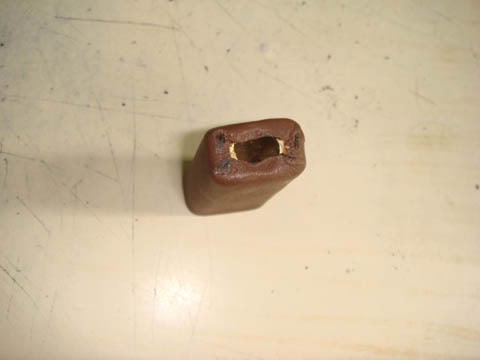

Гравировка наконечника шнура мышки.

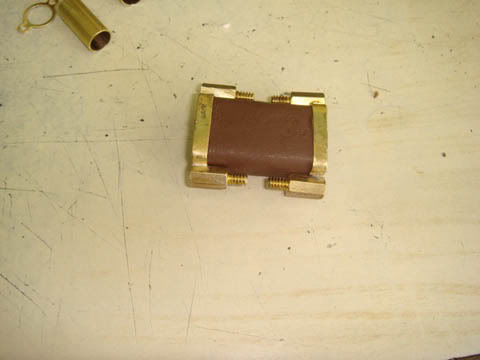

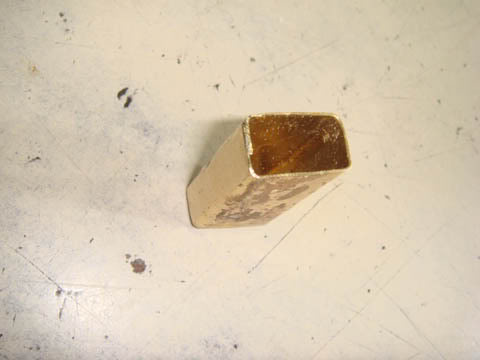

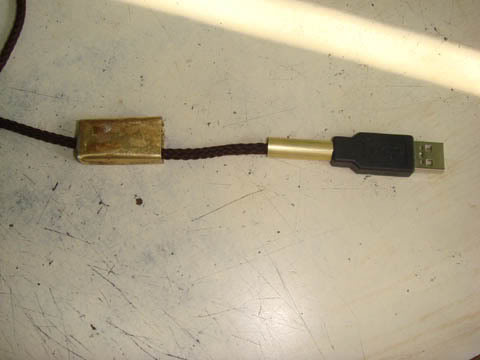

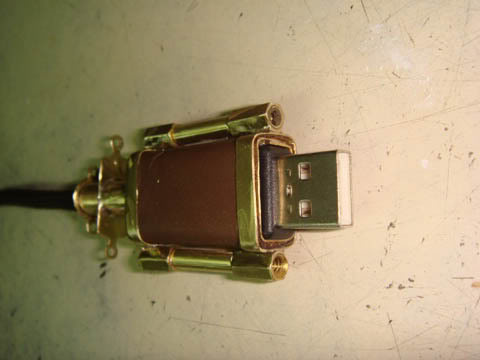

Сегодня немного занимался с ЮСБи -штеккером (черновая работа с кожухом, пока без украшательств).

Дальнейшее развитие событий немного затормозилось из-за тотального отсутствия свободного (да и несвободного тоже) времени.

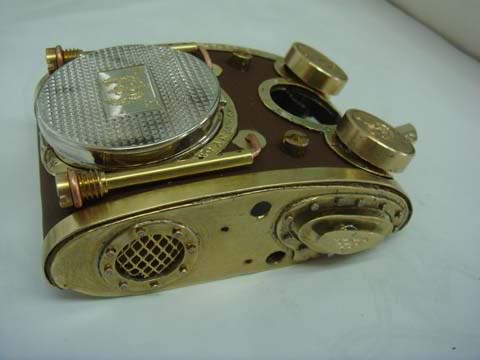

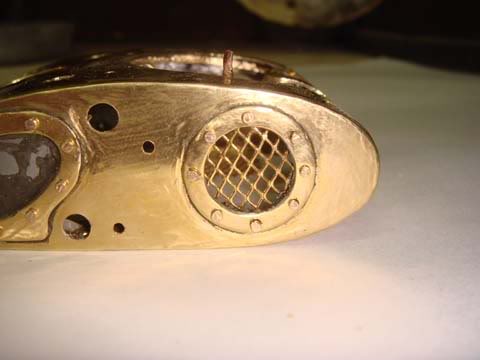

Декоративные решётки сонара с гравировкой по бокам.

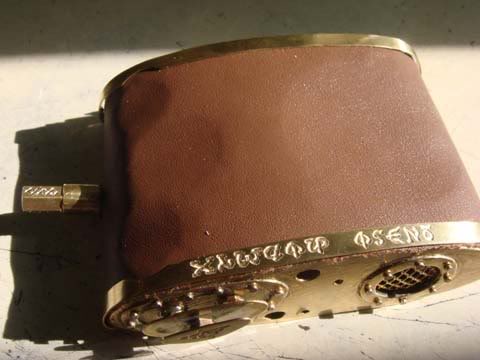

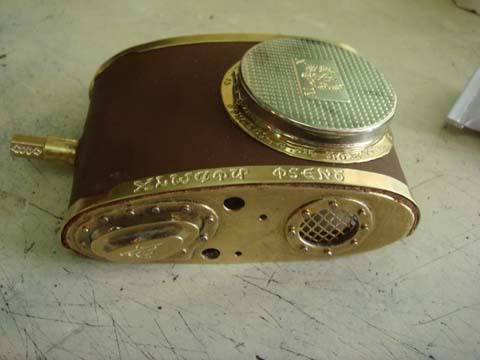

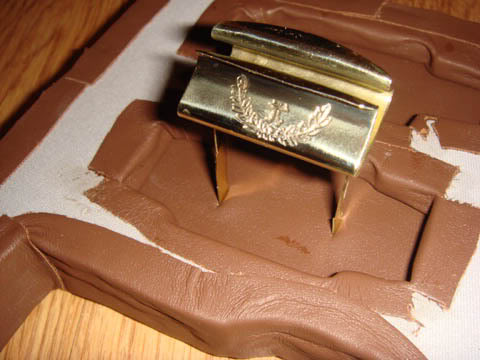

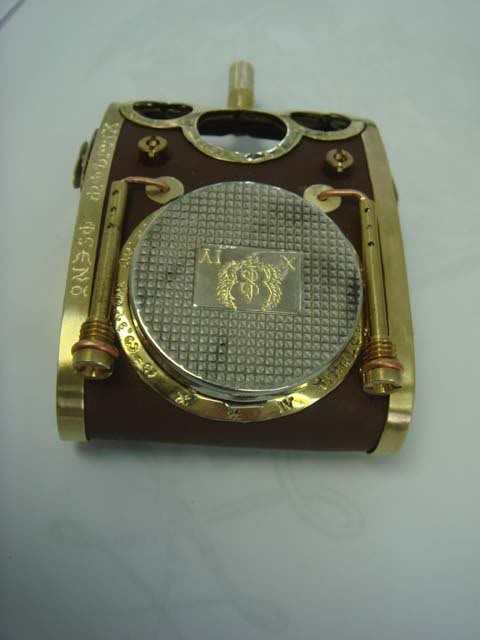

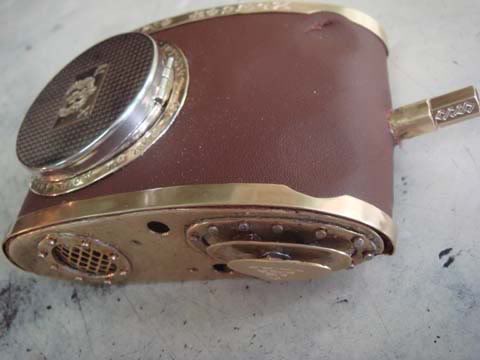

Обтяжка мышки кожей, закрепление латунными накладками. Этапы.

Как считаете, смогу я получить хотя-бы "приз зрительских симпатий" на конкурсе? Мне бы в 20-ку попасть. Немного смог позаниматься с штеккером ЮСБи. Попаял мелкие детали 100-ваттным паяльником. Пальцы на левой руке обжег, но немного покреативил. Приходится ввиду выходных выкладывать незаконченную деталь на обозрение.

Koc94ok, Спешал фор Ю

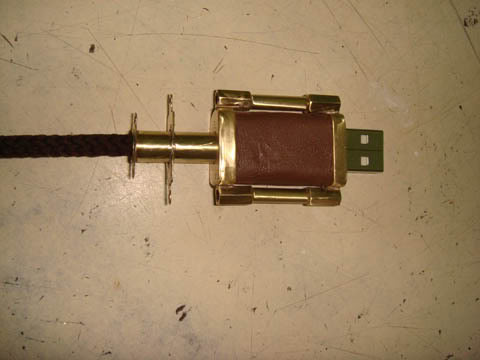

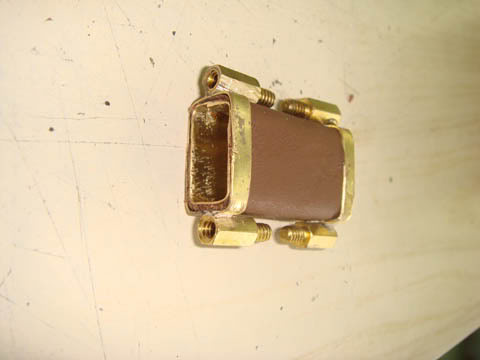

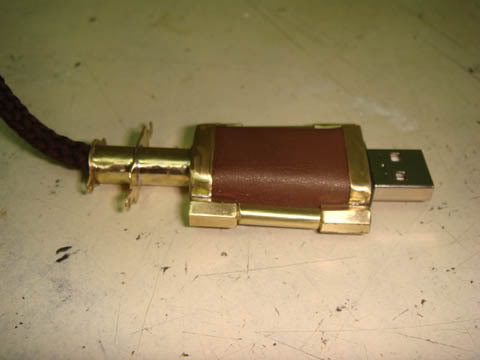

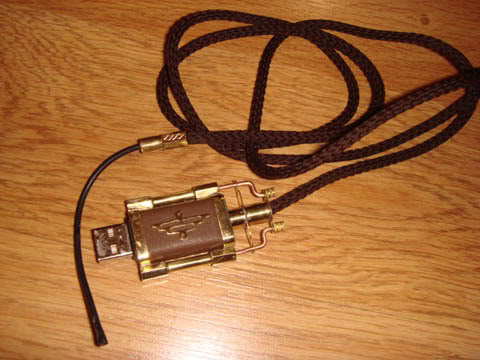

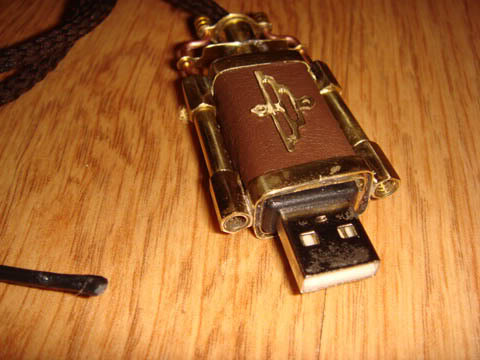

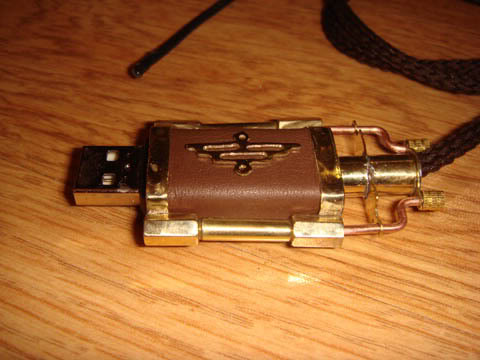

Доделал (почти) ЮСБ.

Koc94ok, Да я бы так не сказал. Достаточно миниатюрный ИМХО.

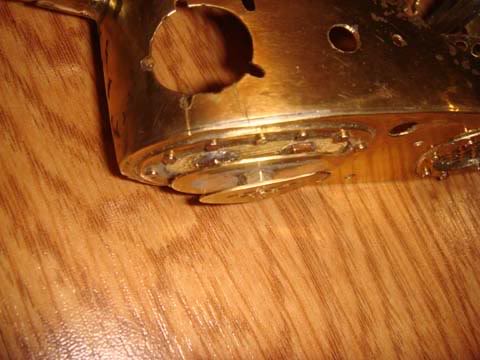

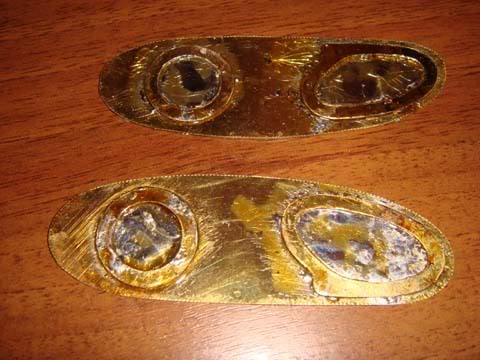

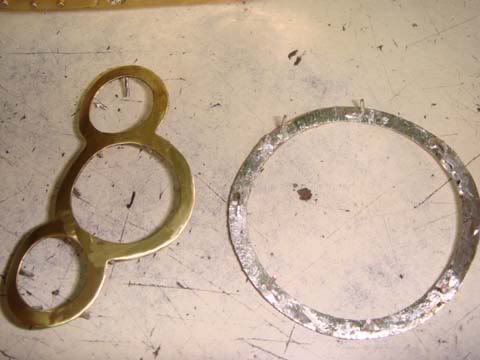

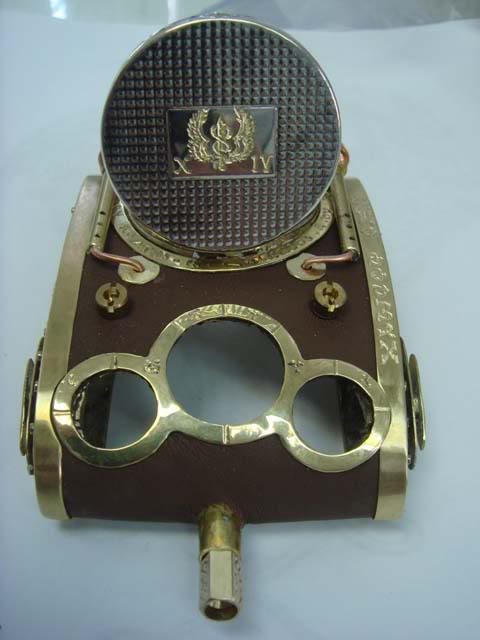

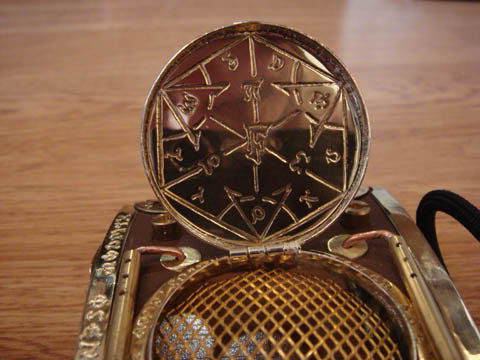

Продолжение (декоративные накладки на люк и "подошву").

Dorosh, всё-таки скорее к "изгнаннику".

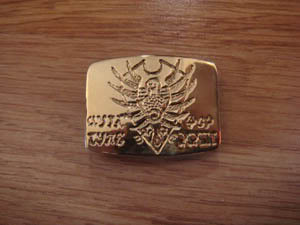

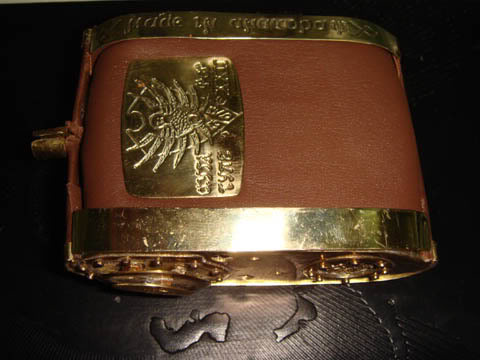

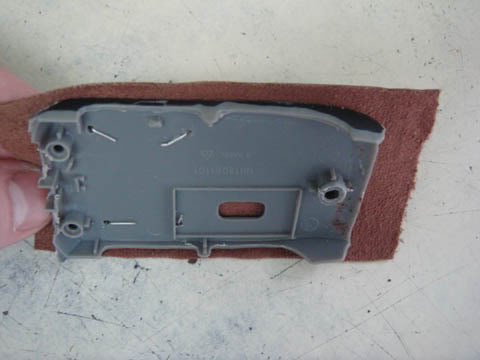

Обклеил дно мышки кожей (оставил незаклееные места вокруг дырок для шурупов), присобачил шильдик.

изготовил "полозья" из латуни ( на завершающем этапе припаяю их намертво к боковинкам наверное.

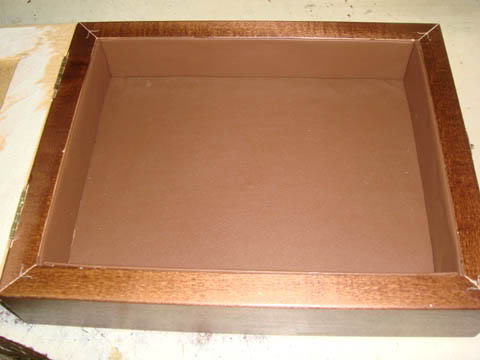

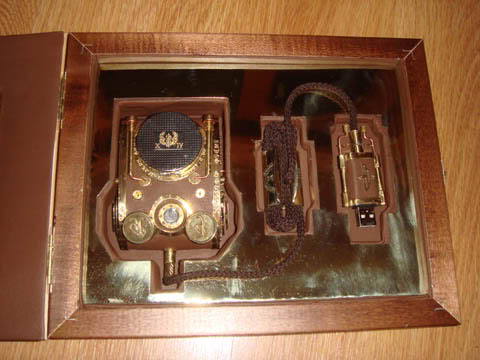

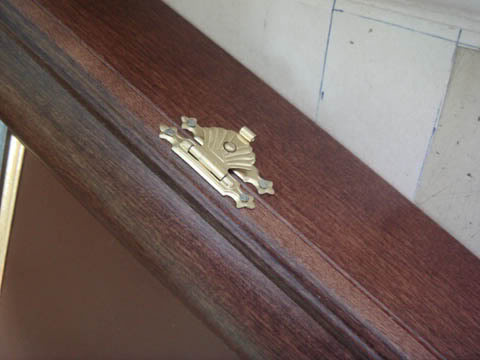

Т.к. мышка подходит к завершению — начал изготовление "тары". Коробочку взял в магазе ( какая-то убогая ключница была), немного доработал, изнутри обклеиваю кожей.

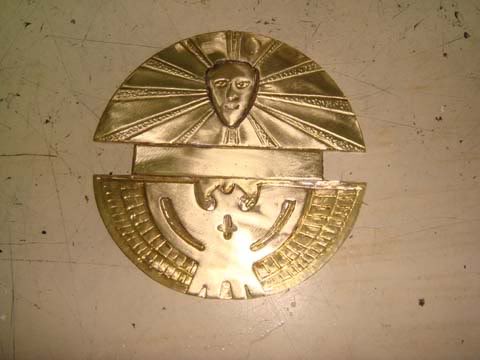

Из латуни на крышку коробки начал вырезать герб ВС Анатоля.

Я просто хотел показать, что мод под старину (будь то стимпанк или фоллаут) — не обязательно должен быть раздолбанным и обшарпаным, тем более сделаным из водопроводных труб и ржавого железа. Коллекционеры (собственно ка и все нормальные люди) гораздо больше ценят хорошо сохранившиеся красивые вещи. Поэтому, я и делаю (пытаюсь делать) "клеар"- моддинг.

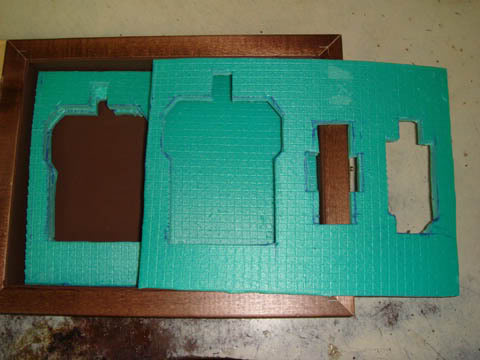

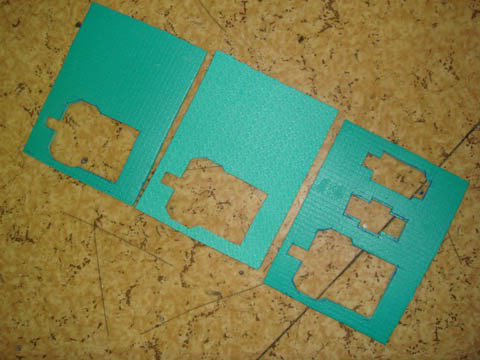

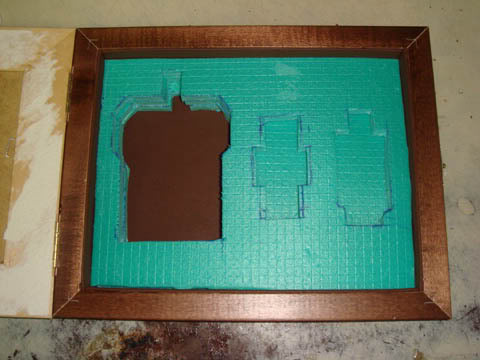

Сегодня немного делал начинку для мышиной тары. Использовал стиропоровый туристский коврик.

Немного набросал начерно гравировку герба на крышку коробки

Вот...lauman,

кланяемся тебе в ноженьки.

Ну что вы, батенька! ( ласково приговаривая, помогает подняться с колен и отряхивает по отечески его одежду )
Зовите меня просто… — " ЦАРЬ "

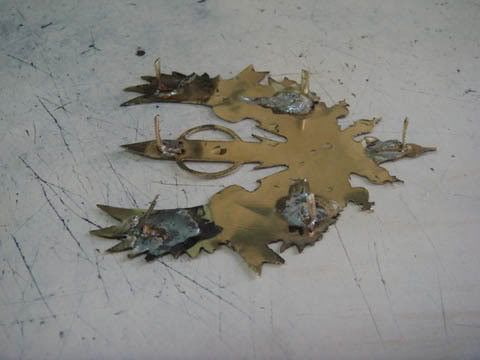

Припаял полоски из латуни с внутренней поверхности герба.

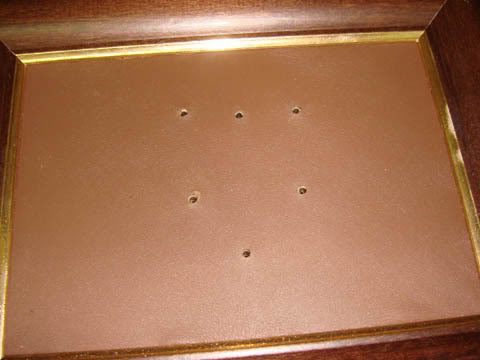

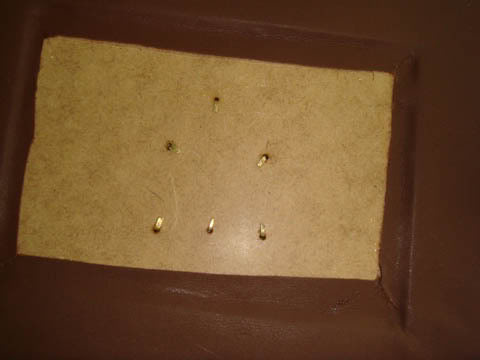

соответственно просверлил верхнюю крышку тары

Загнул

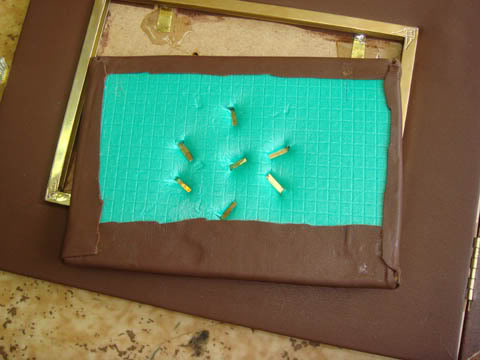

закрою подушкой, которая заодно будет придавливать (фиксировать мышь в коробке).
Закрепил

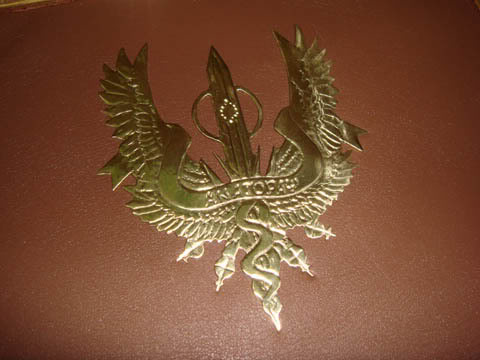

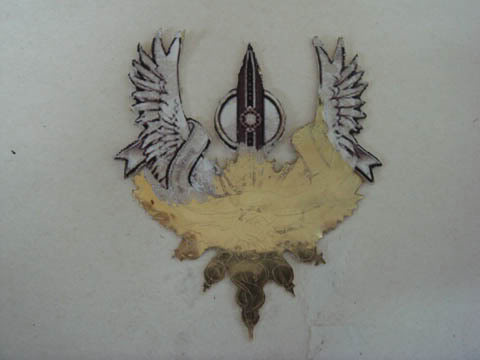

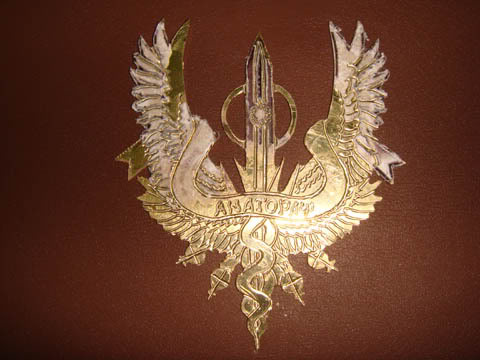

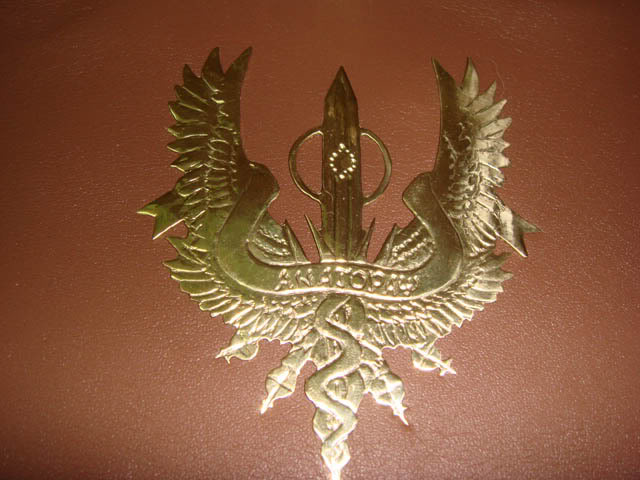

Вот кстати окончательная гравировка и полировка герба (дальше "вылизывать" было лень )

Ну а вот это небольшая часть того, что я использу в работе из твердосплавного инструмента

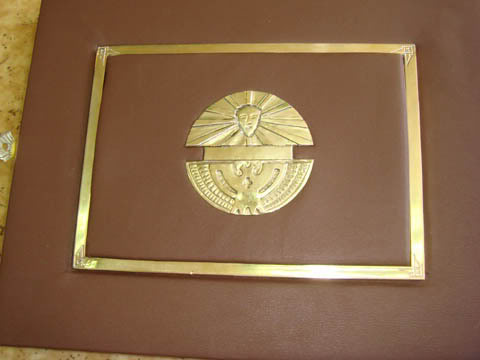

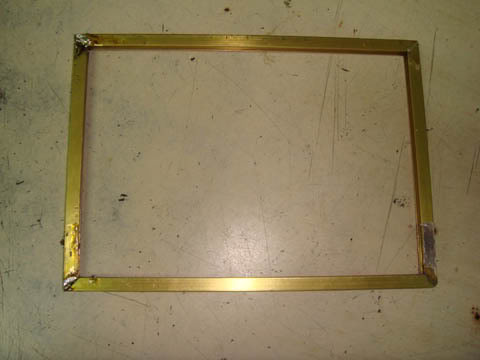

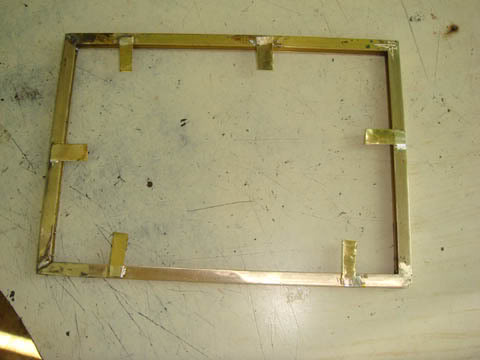

Немного продолжения с коробкой. Сделал рамку из уголков

Припаял "держалки"

гравирнул уголки

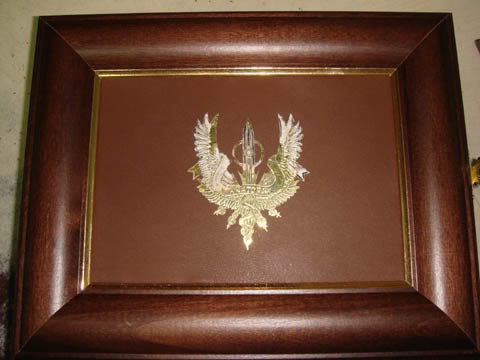

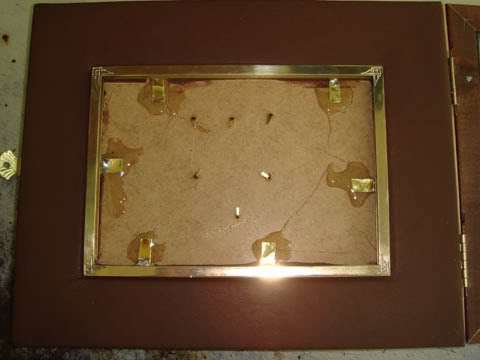

Вклеил рамку в крышку (эпоксидный клей)

Примерил "подушку"

Облудил дно мышки, чтобы потом в конце припаять полозья.

Уже вчера встречался с Ф.А., показал ему мышку (вёз с работы ее сфотографировать), чтобы он подтвердил, что мышь действительно существует… а не плод моего больного фотошопа

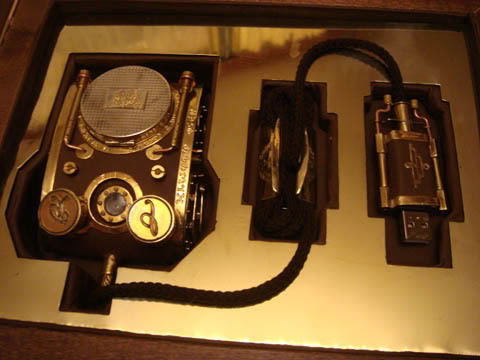

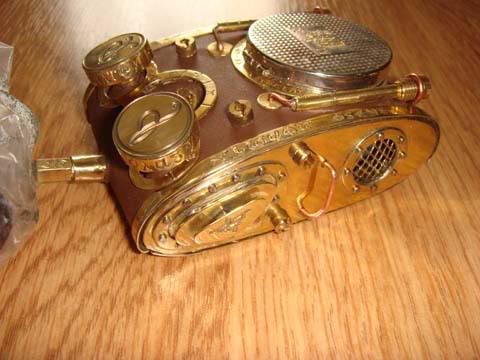

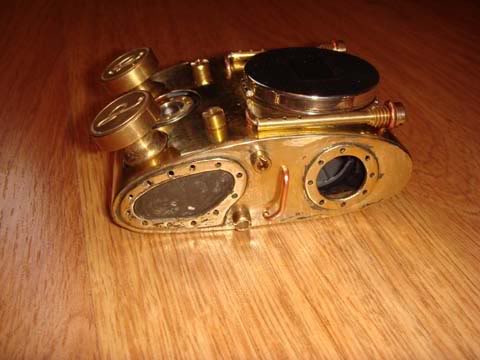

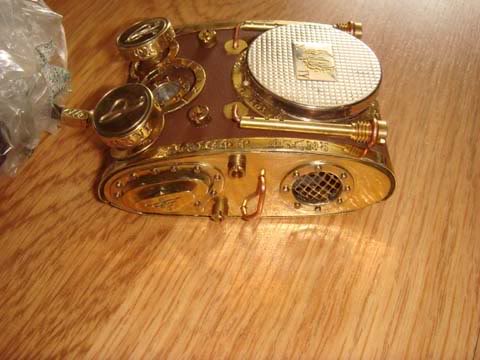

Мышь практически завершена — осталась пара штрихов в завершение, чтобы придать ей товарный вид (полирнуть кое-где и т.д.).

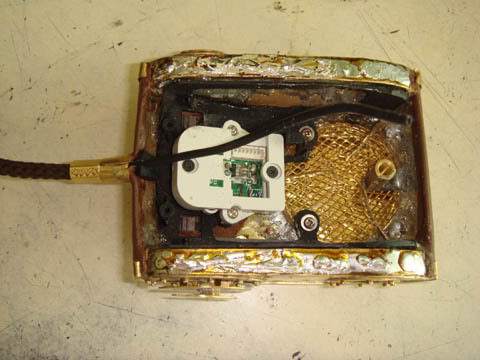

Протянул провод

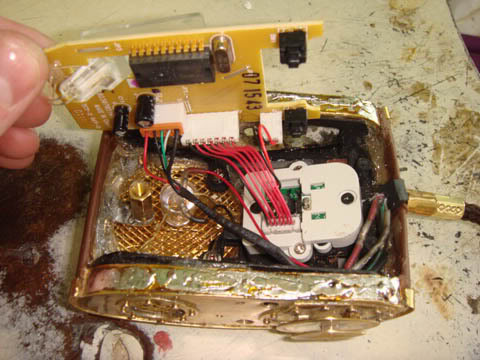

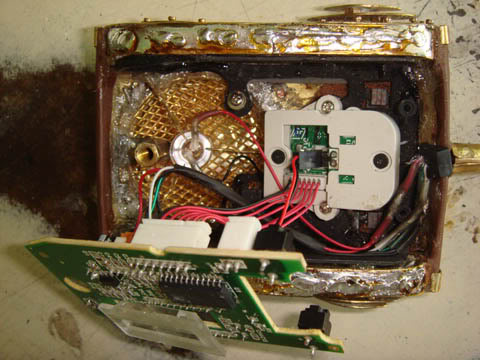

соединил обратно платы мышки (припаял отводы для светодиода)

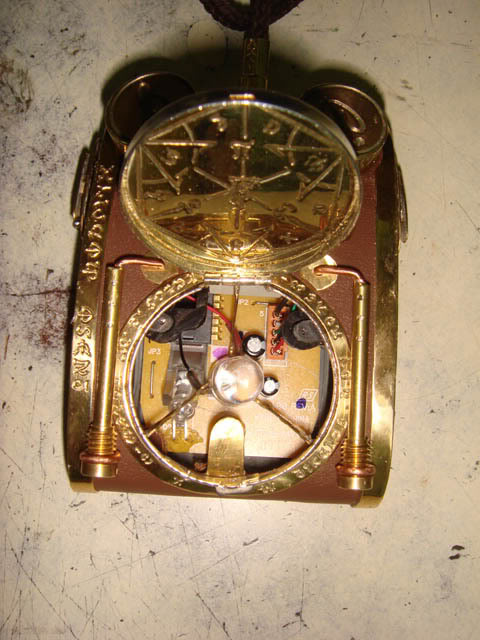

Припаял светодиод по распиновке ЮСБ и порта мышки (5 вольт).

Закрутил обратно болтики

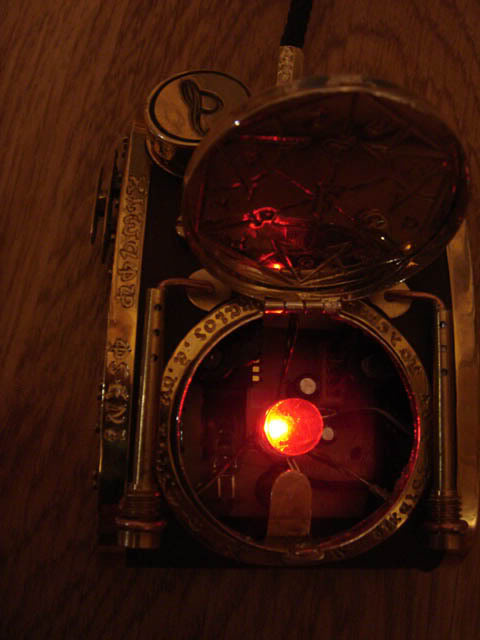

воткнул мышку в комп (предварительно помолившись неистово)…

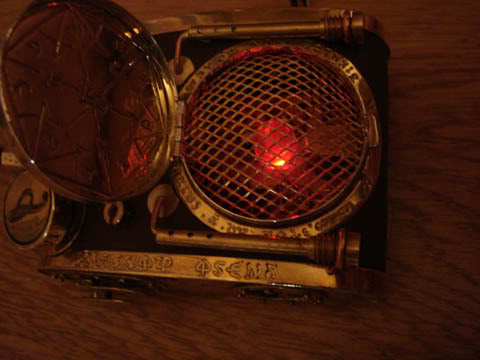

всё работает…

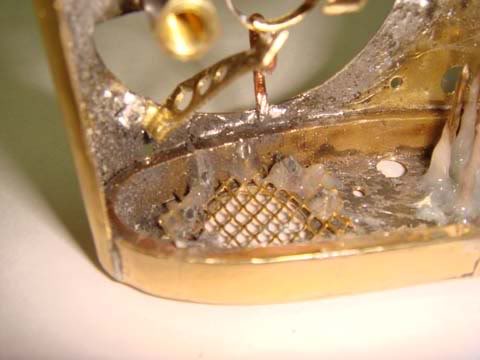

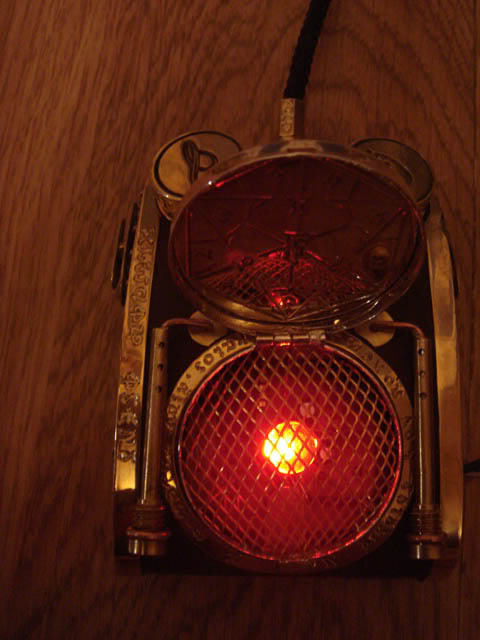

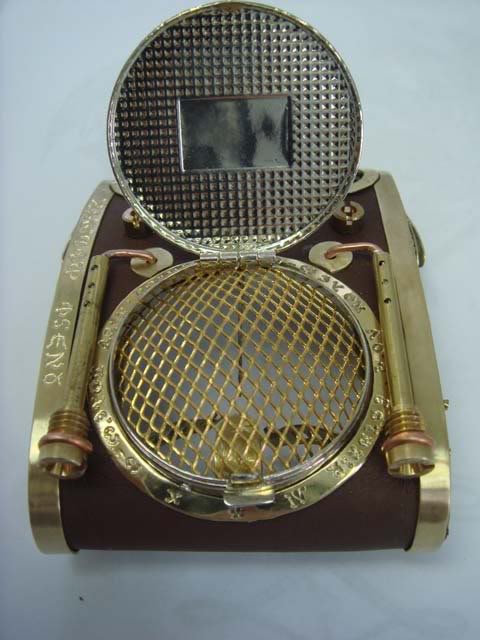

Поставил обратно сетку

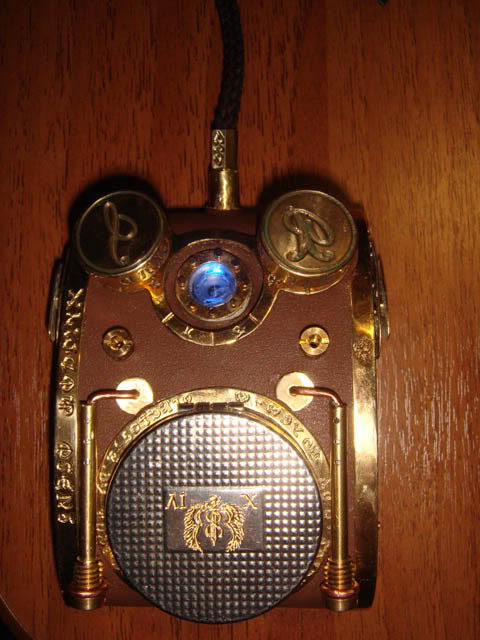

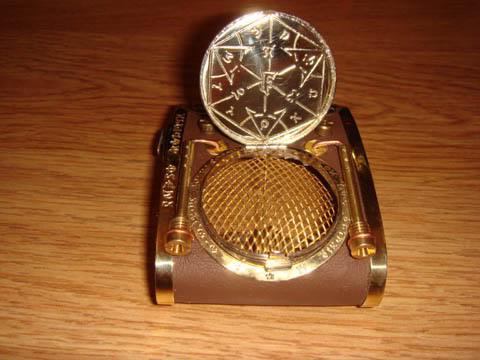

Воооот так… надеюсь скоро скинуть в пыточную, тогда и оторвётесь ...Есть мнение насчет красного светика что в FMA при человеческой трансмутации (круг то именно человеческой трансмутации выгровирован) свечение как раз бывает красного света… хотя это лишь моя догадка… есть еще мнение что этот красный свет более темнее смотрится со всем модмо в целом, нежели синий (мыша то под старину и синий был бы просто имхо )… супер мышь!
Многа букоф Научный подход

ironwolv,

(или это чтобы она не была вверхногами при открытии ?)

Именно.

хотя учитывая что крышка чаще закрыта — возможно и нормально.

Так.
Ты сам ответил на вопросы.
Shara,

Мышь прекрасна, спору нет,
а удобна ль, дай ответ :)

Пушкин одыхает
Мышка конечно более декоративного направления, но при желании вполне можно использовать. Она абсолютно рабочая и выполняет ВСЕ свои функции. Ибо я не приемлю моддинга в ущерб основной функции прибора.

Сегодня поработал совсем немного (завтра вообще нельзя работать и поднимать тяжелее стакана).

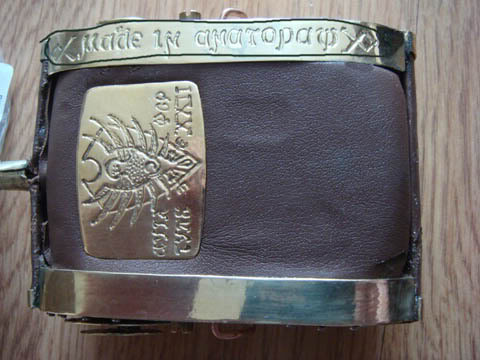

Припаял полозья на дно мышки ( с указанием страны-изготовителя)

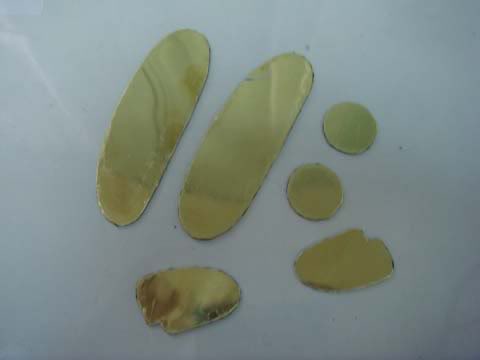

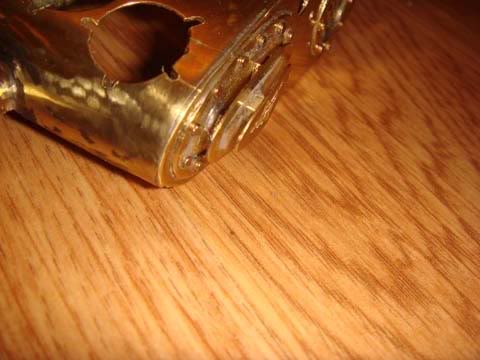

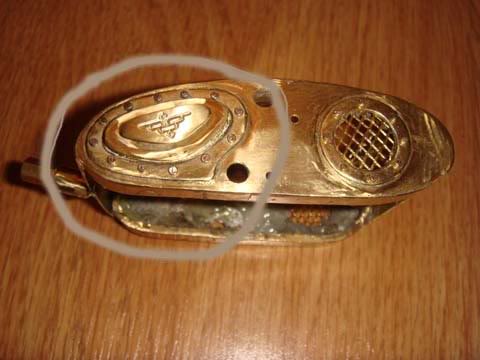

Остались не очень красивые провалы с обеих концов днища ( иначе форма корпуса не позволяла засунуть внутренности). Буду закрывать их декоративными латунными накладками.

Заодно и накладочку для дырки под фотоэлемент сделаю.

Обработал и отполировал боковины.

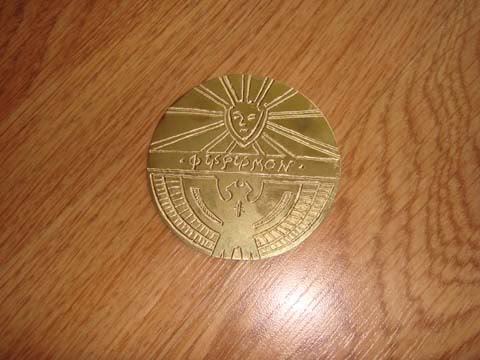

Решил сделать медаль для себя любимого (всё равно в конкурсе не участвую )

Начальный контур гравировки.

Осталось сделать что-то со шнуром и доделать коробку… Еле отошёл после праздников… скоро следующие

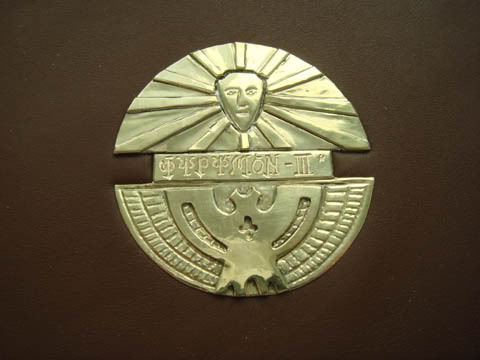

Сегодня позанимался медальоном. Вот промежуточный вариант. Применил опять обьёмную гравировку в несколько слоёв латуни, спаяных между собой. Так лучше рельеф передаётся.
