Приоект Урал 4320-01

Author:Palua

Идея создания корпуса с нуля родилась у меня давно, долго переваривалась в голове и наконец в начале ноября 2006 я придумал. Корпусом для моего железа послужит тентованная версия автомобиля Урал 4320-01.

К изготовлению приступил в ноябре. Мне в то время помогал товарищ A.D. Корпус было решено делать в масштабе 1:12.
Я взялся за модификацию компонентов компьютера которые не хотели помещаться в УРАЛе и создание рамы и кузова. A.D. взялся за кабину.
A.D. первоначально хотел отлить кабину из металла. Но я его отговорил. Был изготовлен каркас кабины из проволоки и гипсового бинта. Который я выкинул сразу после высыхания гипса… Следующим шагом был поиск альтернативного пути изготовления кабины. Пенопласт был выбран в качестве исходного материала.
Пенопластовая матрица по ошибке была изготовлена не в соответствии с необходимыми размерами, её я тоже выкинул, правда стоит отметить, что я на ней тренировался шпаклевать… На этом этапе A.D. отказался принимать участие в работе.
Из строительных алюминиевых уголков я изготовил раму.

На фотке она чёрного цвета и стоит под стенкой.
Конструктивно, моя задумка такова: В кабине располагается БП. Провода из БП по раме тянутся на задний бампер, где фиксируются в виде гнёзд под кабели питания. Привод крепится к раме. Винт под мамой.
Чтоб кабели не болтались, я приделал к раме 2 кабель-канала 16х16 мм. Передний бампер прдставляет собой ни что иное как лоток привода CD-ROM. Привод по моей задумке интегрируется в кабину и мотируется к раме.

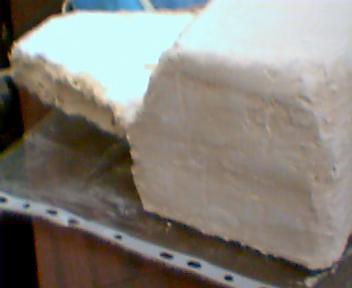

Так выглядела матрица кабины:





Привод вставленый в матрицу выглядет так:

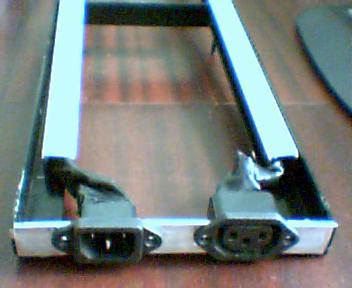

Сегодня задний бампер выглядет так:


БП с модифицированным радиатором выглядет так:
ftp://192.168.200.4/users/palua/Img/MOD/BP.jpg[/img]

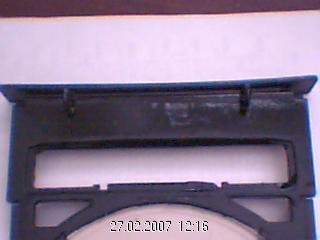

Передняй бампер:



Шов практически незаметен.

Пока оставлю бампер в таком виде, он не сильно похож на ураловский, а подогнать его смогу когда кабину закончу.
Какие есть идеи по изготовлению капота?
Простите за качество фоток.Прошу прощения, у меня то все фотки отображаются…

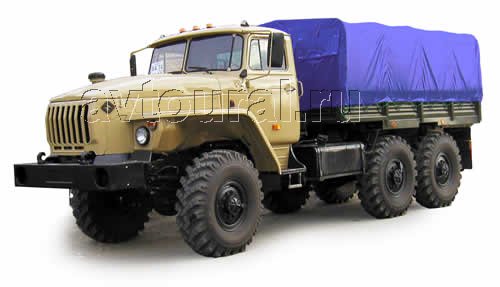

Вот собственно Автомобиль который делаю:

Но. это не урал 4320-01, а урал 4320-41, там разница невелика. просто тут фотку удачная.

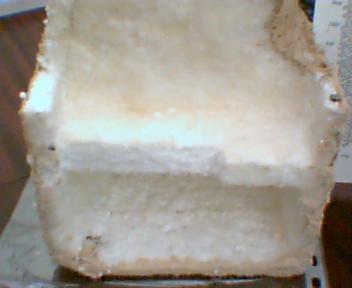

Матрица кабины ваглядет так:

Кабина выглядет на данный момент так:

Вобщем раскуроченый и укороченый БП выглядет так:

Задний бампер:

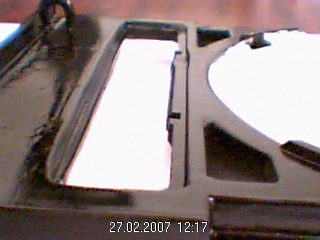

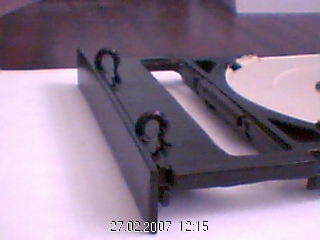

Передний бампер:












Князь, Спасибо!

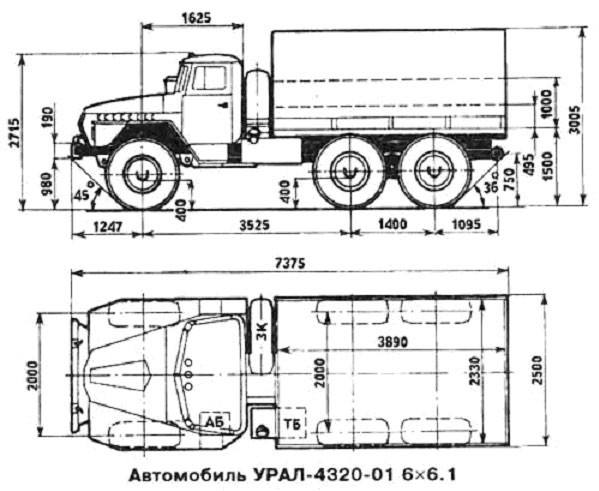

Надеюсь, хоть теперь они откроются.Князь, есть чертеж.
Mukaltin, вобщем все размеры как на чертеже. Только в масштабе 1:12. С длинной я ошибся, там где-то 65-67 в реале будет, ширина кузова 20-22. Все выходы будут с одного борта, надеюсь, что сильно торчать не будут…
Князь, возможно и подсвечу диодами капот, но об этом я буду думать в последнюю очередь, мне бы кабину до уралоподобного вида довести… Кузов наверно будет смотреться зверски, ибо там у меня будет CoollerMaster hyper 6+ с неоновой подсветкой. Правда, мне бы хотелось, чтобы через ткань которой будет обтянут кузов свет виден не был… Как я писал ранее я уже сделал бензобак, уменьшеная копия настоящего, сделал из куска хозяйственного мыла.
Князь, Спасибо, я полировать умею, неоднократно царапины с компактов приходилось убирать… Правда вот зубной пастой пока не приходилось…
Mukaltin, вот он замочек



Я ещё ничего не выравнивал и не обтачивал, может вечером время будет… Следующим этапом будет установка крыльев и фар.

Подложка под мать. Изготовлена из крышки пластикового кабель-канала, скреплена без клея и гвоздей) Как показывает практика довольно прочно получилось.У меня наконец появилось немного свободного времени и я отправился на рынок за планками для кузова, но в итоге купил фары, вернее то, из чего я сделаю фары… Как это называется я не знаю, вобщем это на автомобили вешают… Типа заземление))


У меня тут зачёты и экзамены на носу, поэтому на мод времени почти нету :(
Я потехоньку вытачиваю борозды в бортах.
Купил коннекторы, чтобы сделать всю конструкцию модульной, без необходимости пайки при сборке/разборке.


Купил кнопку ресета

Вечер добрый!
Так получилось, что один борт вытачивал почти месяц… Вобщем презентую вам бетта версию борта



Честно говоря, мне самому не нравится. Борозды получились не слишком ровными, вернее просто кривыми получились практически все… Я ещё подумаю, что с ним делать, на крайняк у меня ещё осталось 1,5 метра рейки, выточу ещё… По прежнему надеюсь найти набор резцов по дереву, который куда то подевался… З неимением резцов работу над бортом производил дремелем, медицинским скальпелем и плоской отвёрткой…
