Проект ОГОНЬ

Author:PaMiX

простите, не разобрался, вот теперь всё работает, эскизы:

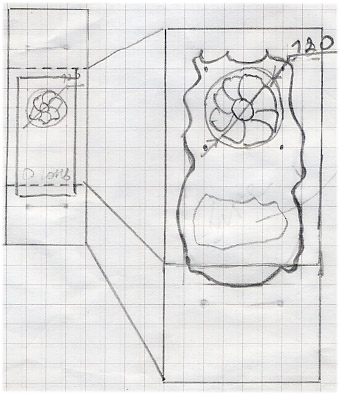

ПЕРЕДОК:


БОК:


БОК2:


и ещё пару набросков грилей:


енто типа верх корпуса))ой попотею я над выпиливанием

ручки я решил не делать, хотя этот вопрос остаётся открытым. ими ваще хоть кто-то пользуеться? или так, для цвета стоят?

Также планируеться соместить плекс и гриль, сделать всё в "одном флаконе", то бишь прям на оргстекле перед кулером будет рисуночек (а вот какой-пока ещё не решил), или всё такие номальный, полноценный гриль прилепить?

Место, обвёденное бесформенной фигурой-здесь планируеться надпись проекта путём гравировки дремелем по внутренней стороне плекса, потом ещё светиками это всё дело подсвечу, чтобы "горело"Вот я тут порисовал ещё и вот что из этого получилось:
вариант2 БОКа1:

ну и так, маленькая перерисовочка:

как вам? поагресивнее? помоему что-то абстрактое получилось…

как и обещал, резка огонька на второй боковой стенке:

и слегка увелиенный вариант:

какая будет критика? что не понравилось?
знал бы я сам какое))но если что, я к тебе обращусь! спасиб!

ЗЫ а огонёчек отлиный получился! респект!

я уже понял)

CYR, Yaneee,
идейка действительно не плохая, но я вот придумал кое-что другое:

как вам? накладываеться прям по верх старогочто примерно будет выглядить так:

или так:

хм… что-то как-то не особо катит… всё равно придётся как-то выкручиваться, так как новый не полностью закрывает староевот фотки:




я планирую сделать по первому варианту, надо тока будет кусок жести найти, а вот второй вариант, или его прообраз можно на переднюю стенку, как считаете? что пришло мне на почту:

я что-то как-то не понял, а куда это и как пихать? ты повидимому не доделилися идей, давай выкладвый всё, что придумал.

Насчёт придыдущих модов… ну как, он есть, одЫн, так называемый "шопинг", есть в галерее по адресу:
gallery.modding.ru/galleries.php?action=galleryview&gallery_id=2058
или в форуме:
forum.modding.ru/viewtopic.php?t=11697вообщем мне эта "аэрография" не нужна, пока думаю как исправить свою ошибку, вот выпылил другую дырку:


дырка расчитана на то, чтобы рисунок, тот который на испорченной стенке будет, подсвечивался отдельной неонкойнарисовал новый эскизик на верхнюю крышку? как вам?

а вот перерисовка на всеми любымый сперматазоид;)
вот метаюсь в раздумьях, как исправлять свою стенку… может кто ещё что подскажет? есть у кого ещё какие мысли? и наконец самая главная перерисовка, самый главный бок:


кто что скажет? где подправить? вообще это похоже на огонь? Итаааак, спустя продолжительное время, проект ожил за имением у меня свободного времени
Нашёл оргстекло у себя на птичке, решил сделать одну фишку, не знаю делал так кто-то или нет. Берётся стенка корпуса и вырезается прямоуголник внутри, оставляя поле в 30 мм, затем сам метал красится (у меня в красный цвет), а сверху полностью закрыватся оргстеклом, с одной стороны я его зашкурю, чтобы создать матовость

Таким образом должно (теоретически) получится красиво. Плюс ещё к тому будет подцветочка изнутри неонками.
По такой технологии я собираюсь сделать стенки корпуса. На правую стенку (за матерью) добавлю свой любимый сперматозоид (переделанный!!! ), на левую тоже что-то (не знаю пока что).
Причём матовость будет комбинироваться с прозрачностью, я думаю эффект будет классный.расчерчиваем все стенки:

собственно резка

И вуоля, вот что получилось, в сборе:

Далее по проекту покраска рамы и рамок(то что осталось от стенок) в красный, ждём нормальной погоды!:)Покраска пока откладывается, не удалось на дачу увезти, не влезло в машину
Купил в ближайшем автомагазине уплотнитель резиновый, или, по нашему, молдинг.
На всё удовольствие отдал 72 руб за 6 (!!!) метров, по сравнению с пкдизайном…
Не удержался и налепил, чтобы прикинуть, что получиться:

И мне понравилось! теперь надо заняться акрилом, и если будет возможность, то и покраскойBlackJack, тут столько творческих мук было! что я теперь и сам не знаю, что у меня получиться, так только приблизительно
Вот думаю блоухолы делать круглыми или 12-ти гранными??? И вообще подойдёт ли 12-ть граней к теме
а то что-то круглешки везде-уже надоели.

на правую стенку думаю награвировать по контуру огонёк, а вокруг сделать всё матовым:

с левой стенкой ещё мучаюсь, но думаю по такой же технологии, что и левую, только вот с языками пламени никак не определился.

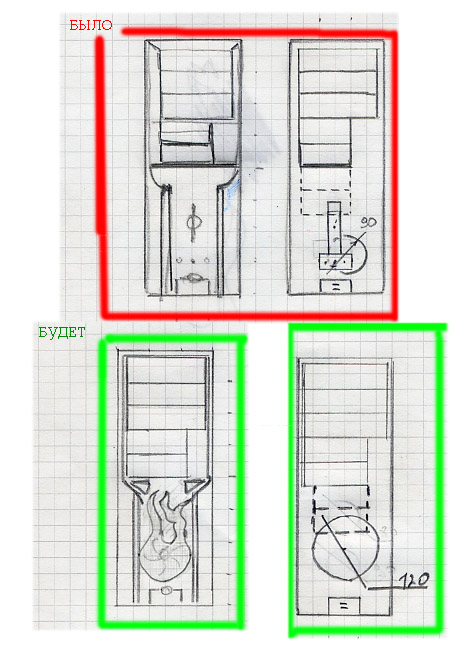

Передок собственно вот схема:
, где:
1 — каркас корпуса
2 — оргстекло для вентилятора
3 — морда со всеми кнопочками и тумблерами
4 — вентиль на 120 мм
5 — щелевой приводПопробывал 1000-ой под водой, ну так если без света, полумрак то кажется качественным матовым покрытием:

НО при появлении внешнего света, картина меняется, появляются, ранее не видимые, шерховатости:

при свете изнутри (в случае неонки из корпуса например) ситуация ещё хуже:

Пошёл на работу искать химию…
PS загрунтовал каркас корпуса полностью, сушка
PSS покрашены рамки от бывших стенок… немного разочаровал цвет, уж слишком тёмный, даже ближе к вишне, а хотелось скорее к малинеЕсть несколько новостей:
1) почти закончена покраска; загрунтованы поверхности и скелет корпуса:

и выкрашены в красный в 2-а слоя рамки:

Рамки сушаться, а скелет ждёт белой краски.

2) НИКАКОЙ кислоты не нужно, побороздил я родные просторы нашего любомого форума и обнаружил, что существует:
www.arluma.ru/catalog/rust-oleum/specialty/frosted-glass-imitatsiya-zamerzshego-stekla/
"иммитация замёрзшего стекла", спасибо Vasart за это, и за проведённый опыт по покраске, это как раз тот эффект, который я хочу! Уже в поисках заветного балончика.

3) думаю начать скоро кравировку по стеклу, затем сам рисунок накрою маярным скотчем и сверху уже "замерзайкой", получить что внутри графировки останется прозрачное стекло.Сегодня покрасил скелет корпуса в белый. Чё-то мне уже поднадоело красить)))пора завязывать!)хорошо осталось немного: на второй раз сам скелет и рамки слегка подправить недокрашенные места… и вдруг меня осенило, что рамки с двух сторон надо красить!!! срочняк покраска рамок в красный, аккурат на бабышках:


КУПИЛ! ура я купил эту штуку! всё люблинское поле облазил! нашёл только в 1-м месте вот эту штуку: http://www.rustoleum.com/CBGProduct.asp?pid=106
стоило 450 вечно деревянных!
Ну и уже побаловался, эффект потрясающий, то что нужно!
Немного накасячил с покраской скелета( придётся перекрашивать! эх! что ни зделаешь ради красивой цели!!!
Определился с рисунками на стенки, впринципе осталось только доработка(перерисовка в соотв. размеры и масштабы) и собственно действо по изготавлению трафаретов, покраски, матированию и ещё много чего)должно получиться интересно и красиво
Черновые наработки по дизайну: если смотреть на морду корпусу прямо, то верх, правая и левая стенки:
Не удержался и собрал предварительно скелет и рамки:

На мой взгляд очень даже ничего Квайкер,2Son, да мне тоже нравится:)
Итак у меня дилема, как лучше сделать:
1 вариант:


2 вариант:

1 вариант плюсы:
>это класика, всё убрано ничего не будет видно из железок на передке
>не будет лететь лишняя пыль в корпус
минусы:
>придётся что-то придумывать с кулером, он так просто туда не влезет
>надо будет делать доп отверстия в морде, чтобы кулер дышал

2 вариант плюсы(я к этому больше склонен)
>передняя панель делается на выносах и их будет отлично видно, она "застынет" посередине, даже некая воздушность корпуса создастся
>не надо делать лишнии дырки в передке, он будет практически цельным (не считая прямоугольника под привод и пару дырок под мелочи)
Минусы:
>пыли будет… скорее всего придётся прикрывать сеточкой, чтобы хоть как-то замедлить пылеобращение в корпусе

Кто что скажет по этому поводу?
Ну может что ещё есть из плюсов/минусов, потом подпишу… я пока что думаю, но больше склоняюсь ко 2-му варианту, как-то он мне ближе, не обычный, не стандартный, как и весь корпус Будет второй вариант,BlackJack, нет не будут они длинее, аккурат подпилятся и подравняется напильничком, сейчас в свободное время делаю перерисовку на стенки, пока что нарисовал на левый бок и на верх соответственно:
Под конец дня я всё-таки раскачался и перерисовка на народном материале в виде газеты на правый бок:


Подогнал размеры акрида под 2-ой вариант, упамянутый выше:

Сделал немного(лень дикая, наверно звёзды в эту пятницу сошлись явно не в ользу моддинга)
Но всё же, работа продолжается потихоньку, надо доработать напильничком и уже переходить к вкусностям, то бишь к гравировке, по перерисовкам.Нарисовал, условно говоря, чертеж передка:

а это видео, демонстрирующее порядок работ:
smotri.com/video/view/?id=v8791750f5b
Цифирки:
1-стенка корпуса
2-перед1, матировать полностью
3-перед2, фрезеровка рисунка с двух сторон, разработка панели приборов, матирование с трафаретом с двух сторон
4-кулер 120 мм на болтах с резиновыми шайбами
5-DVD комбо
8-корзинка HDD
9-пламя1 и пламя2 в накладку
10-фанбас для 4-х кулеров с отключаемой подцветкой
11-прочие кнопочки: аудио выходы,USB,power,reset

Появилась одна проблемка, по умолчанию на этом корпусе есть пластиковые фиксаторы на стенки, типа безвинтовая сборка, в рамках я оставил отверстия под них, но сами эти заглушки не в слишком потребном виде уже( что делать? Можно всё таки их оставить, почистив и перекрасив, но может кто знает где найти такие же новенькие?? а можно и убрать, отверстия под винты есть, даже сверлить не надо.Потихоньку дело движется! Сегодня нашёл время для гравировки. Эксперементальным путём выяснилось что с плёнкой гравировка не ахти как катит, поэтому плёнку снял аккуратненько:

И снова приклеил водой — ещё пригодится при частичной покраске "инеем":

Акрил на верх:

на левую стенку:

Теперь всё сушиться и ждёт слудующего этапа:

PS левую стенку недоделал!( сил не хватило, да и время не резиновое! в 11-ть ночи то не особо пошумишь… Продолжение после маленького перерыва! Доделал гравировку на стенках, оставил только перед, потому что там вообще не известно что пока будет.
А сегодня прилепил акрил к рамкам:



Результаты работы на сегодня: (всё кликабельно)


Дальше по плану покраска акрила в "иней" и добавление резинок по краям.И снова продолжение! дошли руки до матирования, получилось не совсем то, чего ожидалось, но тем не менее получилось красиво!
Вырезаем из плёнки (ту что водой приклеивал после грави) кусочки пламени, в местах где плёнка совсем уже не держалась заменил малярным скотчем(сори фотки с мобилы):

Пара слоёв, подсохло парочку дней и вот что вышло:

Ох… целую дискуссию тут развели, неожидал что так затронете безапасность, уважаемые коллеги ;) Сам считаю что не такое уж и сильное излучение от таких ламп.
Слышал миф что вроде бы как глаза портит… и решил, чтобы не было неприятностей с этим УФ при продаже корпуса (Кстати один человек уже заинтересовался корпусом) — не буду их ставить, заменю белыми неонками, а если конкретнее:

Описание к картинке1:
1. 3 кулера красных 120 мм 900 руб
2. 1 неонка красная 300 мм халява
3. 2 неонки белые 100 мм 400
4. 2 неонки белые 300 мм 300
5. 1 неоки белая 100 мм 300
Описание к картинке2:
1 8 шт светодиоды 3v на батарейке

Хотя с УФ лампами (вместо номера 4 на картинке) было бы красивее наверно, мне кажется создавался бы эффект свечения изнутри всего белого(а его хватает).
Кто что думает по поводу распределения света? Есть какие замечания?

После 10 минут размышления: по поводу номера 5 — конечно в общую картину она (неонка белая) добавляла бы гармонии, но гемора с ней много, отдельный 4-ый инвертор, это уже через чур, так что скорее всего её не будет. Итого около 1600 руб на свет+кулеры
PS <b>Dorosh</b> — человек с толком мысли, сразу всё по полочкам расставил! Так как почти определился со светом, додумал переднюю панель:

Цифирки:
1-стенка корпуса
2-перед1, матировать полностью
3-перед2, фрезеровка рисунка, матирование
4-кулер 120 мм
5-DVD комбо
6-корзинка HDD
9-пламя
10-фанбас для 3-х кулеров с отключаемой подсветкой(!)
11-4 кнопки (неонки+ светики)
12-аудио выходы,USB
13-инверторы 3 шт
а вот power,reset пока не придумал и ещё что-то мне разонравилось пламя… Ну что же! Неспешно продолжаем! Переделал эскиз предней панели, теперь получается вот так:

special 2Freeemen: нет не будет такой цветовой гаммы, это только лишь для наглядности
PS купил все светилки и крутилки, проект близится к завершению! (никогда не думал что скажу это!!!)[/b]перерисовал передок, теперь это видится вот так:
И снова за стол, рисовать, вот что получилось:

Красный круг-вентиль 120 мм
Синие точечки-выключатели и крутилки
Зеленые точки-питание и сброс
Серый прямоугольник-привод
ps директ линк на картинку:
img81.imageshack.us/img81/9739/p1070849.jpgЛилипутскими, но настойчивыми шагами я продолжаю!
Занялся передком корпуса, для наглядности смонтировал фотки в одну:

Что сделано:
прикрепил форточку для переднего кулера (2-ое фото)
полностью обработаны края пластика морды
отверстие под привод
Получилось маленькое расстояние между пластиком:

Поэтому как задумывал крепление, так и сделаю, и ничего не буду докупать. Задумывалось закрепить с помощью:

в количестве 6-ти штук, равномерно распределённых по морде.
Вопрос к моддерам: имеет ли смысл закрыть лишние отверстия в морде, допустим сеткой автомобильной?
Мне кажется, пылищи будет собирать, если хоть как-то не прикрыть (на фото зелёные прямоугольники):

ИМЕННО!))
Наложил белую сетку, ничего так)надо только помельче найти и в белый покрасить аккуратненько:
BlackJack, Apofigen,самому с сеточкой понравилось! осталось только найти такую, или похожую сеточку)

По теме, помастерил сегодня ещё, набрасал в Paint:

как сложно догадатся-это крепление морды на корпус, делалось всё элементарно:
-бёрем стержень с резьбой, вычисляем длину:
[code:1]гайка 5 мм
корпус~ 2 мм
пустота в кожухе~ 23 мм
пластик 5 мм
гайка 5 мм
итого 40 мм[/code:1]
Режем и получаем 6-ть штырьков:

Собираем:

Примерям кожух (алюминиевая трубка):

Итого, на сегодня, в сборе:
