Помойный комп ворклог
Author: Подпольный Пионер
Смерть помйкам!!! Слава чистате!!! :puke: Продолжаю…Началъ обдирать боковины… в дальнейшем планирую полировать, дабы стали почьти зеркальными…
Отражают пока что, ясное дело, не очень… но это только начало
Обошлось малой кровью Не судите строго — сие творение является абсолютно сырым, мало того я ещё не определился в каком стиле буду делать корпус. Это мой первый глобальный мод, который затронет весь комп в целом. Пока ясно только, что кейс будет выполнен в постядерно-помойном стиле, будто бы он провёл 20 лет, валяясь в каком-нидь заброшенном бункере.
Итак:
Я нещадно покрасил заглушку. Сначала — акриловой краской нечто вроде ржавчины, а сверху аэрозолью (бронзовый металлик). Установил ультрафиолетовый диод неясного назначения и переключатель который я выдрал из старого БП и ныне задействовал как выключатель неонки. Ещё одну заглушку раздолбал, дабы всунуть туда когда-нибудь реобас.

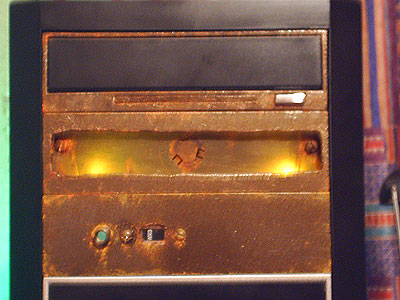

Затем я начал сооружать панель для будущего реобаса. Оргстекла в моём бардаке не водится, да и не нуждаюсь я в таком буржуйстве, всё равно корпус буит помойный, а посему я решил навсегда испортить коробку от сд, затем ее малец подкрасил, и получился бомж-мод на фотке выше.
Собрал воедино… сзади панели всунул 2 желтых 3мм диода. Планирую перенести их дальше в глубь, чтобы свет был не таким локальным и резким. Благо, места на это достаточно, тк реобас будет в корпусе от мертвого сидюка.
Ещё несколько фоток:
Продолбил дрелью боковую панель (смерти подобно, получу зарплату — поеду за дремелем), поставил туда буржуйский вентиль для охлаждения харда, ну и ессно решётку. Покрасил всё, результатом недоволен.
Банально подсветил флопак. Криво в прямом и переносном смысле. Тоже недоволен. К тому же далеко укатилась пружинка от шторки, придётся красть новую в универе. В дальнейшем поставлю жёлтые, либо уф диоды.Раздобыл убитый хард, содрал с него крышку. Хард забросил далеко, тк для пепелки ввиду его тупой коснтрукции он непригоден. Крышку покрасил (поржавил, состарил и т д и т п). Хочу навинтить её на переднюю панель, сделать в ней тумблер на включение, ресет, и и индикатор хд. Ещё меня привлекла её верхняя, закруглённая часть — хочу её прорезать, и она послужит идеальной решёткой для блоухола.
Пытался резать — электролиз ничё не дал (скорее у меня мозги и руки неоттуда). Точнее дал интересный эффект краски — нечто вроде застывших пузырьков на сгибах. Дрель тоже не помогла. Буду копить лавэ и резать лазером.
Iоаннъ, респектъ, спасибо за идею! клеем делал уже подтёки, когда сооружал кастом кейсъ (который пришлось выбросить) для модема, правда меня это не очень вдохновило. Попробую может завтра на лицевой панели по углам.Да, и вот фотка того безобразия, которое имеецца на текущий моментъ:
Всех с прошедшим Днем Победы Небольшое Обновление:
Покрасил лицевую панель… плешь и дырочки в середине — место под будующий блоухол и прорезанную крышку от хд. Теперь очередь за боковыми панелями… верхнюю хочу резать, так что пока красить не буду… ну, и флопак, разумеется )))
Кстати, посоветуйте кто-нидь в какой цвет красить панель флопака?
А еще, откопал я в столе трофейные кнопки от лифта образца прошлого века. К сожалению, изначально не удалось выдрать "стоп". зато есть вызов! Прокатит, если поставить её на включение и/или на ресет???
gigabyte, ага, именно совдеповский… я кстати на помойке нашёл когда-то древнюю сссрскую фуражку, оторвал от нее герб и такую металлическую звездочку с крыльями. обязательно налеплю ее на корпус если найду куда. уже даже покрасил ее. а насчёт окна… окно… слева буду резать скорее всего крупное, на всю панель (размер и форма зависят напрямую от того, что будет внутри), щас там бардак, очень криво зараунденные провода от бп, как палки деревьев, фоткать стыдно. пущу наверное их в шланги железные как от душа, а еще в ЧиД видел очень хороший трехжильный кабель — поставишь такие — и раундить не надо,… но я боюсь что он слишком тонкий, грецца будет. а на правой панели, где кулер пока, хочу сделать такое окошко:
, с закругленными углами, внутри зеленое орг стекло, светящееся в ультрафиолете (по идее там кольцо от кулера даст нормальный свет без уф неонки). а вокруг этой дыры сделаю полосатую рамку, и все прикручу здаровыми болтами, чтобы еще гайка торчала наружу Щас копался на балконе, нашел шланг от капельницы или еще чего-то такого, но батя жлобицца, максимум могу рассчитывать на пол метра. еще откопал целый мешок тумблеров снятых с допотопной ламповой эвм… тумблеры как тумблеры, тока тугие, мощные, старые и страшно-коричневые
еще ходил я на помойку, нашел там совецкуйу фуражку, оторвал с нее вотъ такуйу звезду (покрасил уже, куда лепить пока не решил — по размерам она неудобная):
ЗЫ: в выходные попробую свинтить в метро панель "связь с машинистом", если буду с утра ехать Начал модить бп… окошко делал гвоздем, долотом и молотком. подсвета пока что нет (патаму как нет денегъ), покраска тока на половину (100 будут еще окна, и перекрашивать придецца еще раз), синий кулер справа не в тему и он тоже уберется (поставлю на старый комп, или перепайайу диоды)… короче, буду всие переделывать, сие уже ясно, тк в первую очередь не нравиццца мне
еще сделал baybus… пока еще не до победного конца — нет диодов и девайсов, которые бы туда подрубить,… планируется поставить везде уф диоды, и второй раз покрасить…
ЗЫ сорри за качество фоток (цЫфровик был разряжен, и йа старался быстрей снять, пока не отрубился) и за бардак в проводах (буду в очередной раз раундить по-новому)

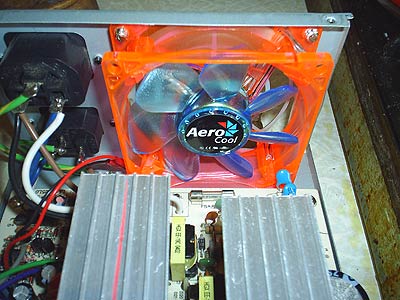

Вот новый кулер в бп :puke:
А вот так йа оплёл провода сёдня!!! (надо бы и молексы поставить другие, чтоб в уф светились)
А вот енто — самое сложное — запихивать в оплётку, рассчитанную на 4 провода сразу 20 Продолжилъ идею товарисща Pike сделал вотъ такие вотъ индикаторы
Зеленый на power-led, красный на hdd. Жыдкость внутри тожэ зеленая и красная… Понялъ связь между приближэнийемъ сессии и занятийемъ Моддингомъ… раньшэ пилъ и гулял, ща сижу дома "учусь" а т.к. делать нечего, то началъ резать гламурнуйу панельку на морду корпуса… будетъ на месте крышки от старого хдд. проделал отверстии для лифтовых кнопок (резет и вкл), теперь думаю: пробить дыру под кулер или вырезать логотип и подсветить, а снизу хдд индикатор из вольтметра… вобщемъ проектъ неожыданно начал выходить изъ комы.
сорри за ацтойность фотокъ, т.к. это на мобилуа… вотъ кстати, господа Модддеры, нечто вроде эскиза чего йа хочю сделать
Братья!!! Пару советов хочу на счет панельки спереди
1) кнопки от лифта есть, отверстия под них я пробил… теперь не могу придумать способ как их закрепить чтоб они работали, при этом оптимальный вариант (чтоб меньше гемора)… кароче купил я 2 кнопки без фиксации на пружынах… но вся конструкция в сборе уходит вовнутрь на 3 сантиметра а то и больше… фоток нет пока… кароче: единственный вариант вижу: расковырять морду и замутить там внутри под панелькой хитрожопый крепеж, чтобы он держался именно на самОй морде пластмассовой, а не на панельке железной… но ИМХО не удобно это всё просчитывать буит, и разбирать/собирать… как сделать чтобы кнопки крепились к самой железячке (чтобы при этомъ как можно меньше отверстий и винтов было =) ??? (понимаю что без фоток судить трудно, но ща уже вломак с мобилы перегонять)…
2) там где на вышеупомянутой железяке хотел сверлить дыру под кулер решыл сделать рисунок и подсветить… что посоветуете??? (HalfLife, Fallout и СССР — темы избитые, хочю че-нидь пооригинальнее)… кстати мне очень нравицца лого ГОРСВЕТ (у кого-то мелькало тут на форуме, забыл), но имхо нехорошо, плагиат получицца… можт кто еще варианты подкинет???? Итакъ… Некоторое продолжение: почти закончил панель на морду лица… Делал всё собственно из отходов производства, что еще раз подтверждает рабочее название проекта… Так какъ я человек, прожигающий лучшие годы, то у меня времени нет чтоб таскаться по помойкам, а так как я человек курящий и пьющий, то у меня нет денег чтоб бродить по авторынкам. Поэтому лезу в лучший источник полезностей и хлама для моддера — в стол
Вещь полезная, ввиду своего диаметра ровно 80 мм. Начал думать на что ее пустить.
Приклеил к будущей панельке. На водостойкий скоч и затем на момент. Вставил порезаный шланг от надувалки для лодки (которая лопнула еще въ те времена когда я был еще октябрёнком, и еще не ушел въ подполье).
Навсегда лишил приличного вида старую колонку… Будет больше поводов ее выбросить. Зато поимел отличную сетку, еще и для мыши хватит
Ну вот — переходим к покраске. Наложил 2 слоя из серебряного баллончика. Далее по стандарту — любимый оранжевый акрил, в перемешку с флюоресцентным (т.к. обычный закончился, а всякого кислотного барахла у меня полно). Также позаимствовал прием покраски у автора "Подарка Глубины" — в краску добавлять песок =) Кстати смешивал всё в упаковке от SD-карты >>> далее
Пока "девайс" сох после первой черновой покраски, занялся его внутренностями. Взял 2 нахаляву 6-кристальных диода (в идеале должны были быть оранжевыми, но какие есть)… Закрепил их на разрезанной пласт.карточке. 1 предпологаю исп. как power led (хотя не ясно), второй как индикатор включенности второго б.п.
Вот результат черновой покраски. В сантехпровода от лодочной надувалки пустил провода к красным диодам. Через дырь по центру пойдет провод к hdd led.
Запихнул все вовнуть =) с трудом, т.к. просчитался с размерами… Справа можно разглядеть hdd led. Специально поставил белый чтобы сверкал, будто происх. короткое замыкание.
Проверка hdd led в темноте… Черновая сборка.
И вот как выглядит девайс на свету. (сетка норм. цвета, просто я много использовал флюоресцентнуйу краску. то слегка бликует). Смотрицца гораздо приличнее Сдержалъ свое подпольное пионерское, выкладываю фоты девайся в сборе…
Продолжайу продолжать!!!Итак, сегодня вырезал нечто вроде окошка с права… МОЖЕТ БЫТЬ скруглю углы (но не факт, пока устраивает и так ) вобщем-то это первый опыт резни дремелемъ, и пока особо навароченные рисунки делать стрёмно
еще впервые попробывал делать гравировку, загадил весь плекс Вобщем по фотке всё видно… осталось поставить новые вентили сюда. И доделать трещины да бы пореалистичней были!!!
Во грозы 15 афгуста по району у меня выгорело половину свичей — как результат 2 суток безъ инета, а у меня самого погорел наконец-то бп. в срочном порядке пришлось взять вот такой девайсъ…
девайсъ, замечу, не пропёр, но боржоми пить поздно :puke: как выберусь из финансовой после внеплановой покупки, начну издевательстваНебальшой аптдейт. И предварительные фотки.
НАЧАЛ ПЕРЕМОД БЛОКА ПИТАНИЯ.
ФОТКИ С МОБИЛЫ (ПРЕДВАРИТЕЛЬНЫЕ)
Что собсно сделал: новый раундинг проводов к мамке в металлический шланг (СПАСИБО ТОВАРИЩУ MMX), новый кулер (есть идея поменять диоды на желто-зеленые, белые или оранжывые, посоветуйте плизъ). Металлическая сетка. Белая неонка… (Сильный ее недостаток — хорошо и безъ искажений освещает все внутр. — видна вся кривизна мода и грязь вокруг кулеров )
В планах как ужэ повелось: покраска (скорее всего черным с элементами царапин и немного ржавчины).
И главное — сделать бп полумодульным, т.е. все кабели к девайсом поотрезать, и чтобы потключались либо черезъ молекс, либо черезъ jack, еще не определился, но молексы не люблю, так уж повелось =)
Далее вся разводка по корпусу пойдет в трубах из металлокерамики, причем хочю развесить их как провода в метро вдоль тоннеля...Такой вотъ ещо вопрос: (мне каж нет смысла создавать отдельную тему)…
кто-нидь пробовал делать АПЛИКАЦИЮ на корпусе???…
Т.Е. я имею ввиду не самоклеющуюся пленку (будь она с авторским ресунком, или купленая где-нидь), а именно сидеть и наклеивать один за одним вырезки из бумаги, заголовки газет и т д… хочу попробывать, и сверху это дело залачить… но вот опасаюсь, как это всё на лак отреагирует… не поплывет ли типографская краска ??? ОЧЕНЬ БЫ ХОТЕЛОСЬ СДЕЛАТЬ ЧЕ-НИДЬ ПОХОЖЕЕ НА ОБОДРАННУЮ ШТУКАТУРКУ, ОБОИ И НЕЧТО ТАКОЕ ЖЕ!!!
— вот это мне нра, думою может сделать нечто такое же??
OFF http://bigfoto.ru далее постоянный раздел далее текстуры — много хороших фото ободранных стен и т д… полезно и дизайнерам, и моддерам Подкрасил седня каркас… в принцыпе получилост даже лучше чем ожидал… Но местами есть подтёки, причем именно там где это на хорошо заметно… Лаком не покрывал, хотя краску уже ободрал местами пока мать по пьяни прикручивал
Но если учитывать ТО, что сверху будет местами "ржавчина" и "подтёки", то жизни это особо не портит.
З.Ы. Начял ПОЛНЫЙ ПЕРЕМОД передней панели… пока буду молчать, скажу лишь это буит кастом-панель, и что флопака не буит совсем… если завтра дойдут руки доделать хоть бы частично — вывешу фотки Gluk, приижай, тока пива возьми и еды какой-нидь.
Augures, ф тумане — т.к. мобилой фоткал.там экспозицию выставлять неудобнее чем на фотике… к тому жэ мобила она и есть мобила…
Ну вобщем сегодня пивопитие даром не прошло… а точнее… пиво всё было даром… к тому жэ поимел вот такой замечательный фонарь:
В КОРПУС ОН НЕ ВХОДИТ… а оч. хочеццо его использовать в моде… впихнуть туда 1 неонку белую 10 см… ваще всё идеально… можетъ спецыально для него надстройку сделать на корпусе??
Еще щясъ занимаюсь созданием вот такой панельки на морду:
Оч.сложно т.к. нет дисков для дремеля… и не могу придумать как за ней фсё размещать… фсё-таки прозрачнайа, за ней всё видно… думаю под плекс (изнутри) добавить обрывков сетки...
Продолжайу делоть морду!!! Соорудил внутри т.н. панель индикации… для этого с внутр. стороны накрутилъ еще несколько этажей из плекса. (Спасибо Gluk)Провода к светодиодом пустил в металлический раундингъ (спасибо MMX)
Красный диод, и тот который рядом съ нимъ (тож.красный, пока отключен) — индикация сетевухи.
Белый — индикация ХДД!
Рядом с ним 2 по краям — индикация неонок (когда неонка выкл — диод горитъ)… по краям от них врежу тумблеры, соответвенно со стороны одного тумблера диод белый, со стороны другого — зеленый).
Вырезалъ всё кривее чемъ думалъ, признаю :puke: за термоклей не браните, специально разводов наделалъ, о чемъ не жалею!!! и буду делоть вокругъ крастныхъ переключятелей!!! Кстати переключатели брал с подсветкой. Посажу на них 3 куллера (харды, корпус на вдув и на выдув), на положения "12 в / выкл" (больше кулеров на мой взгляд не надо, т.к. сильно оверклокингом не увлекаюсь, и по ночамъ сижу постоянно въ наушникахъ т.к. слушаю или пишу музыку). Так что шум меня не пугает.Неготишно, потому что они пока валяйуццо рядом с корпусомъ… Когда я ихъ в 5,25 отсек засуну, будет готишно.
Желаю ихъ вот такъ разместить, штобы особо руками ихъ не троголи (а найдуццо жэлающие не потрогать, а вырвать). а снаружи сеткой к тому же там довольно темно, и корп. чорный изнутри. будут светить довольно ярко… черезъ пару дней начьну резать корп. сидюка — как сделаю выложу фотки (правдо, с мобилы)
А такая кнопотчька будетъ фключать компъ как тока ее доделаю (она размыкающая, а надо замыкающую, кароче другую кнопку надо туда впихнуть, такъ чтобы нажималась хорошо. и корпусъ надо бы пошкурить еще немного…
ТАКУЮ ЖЭ, ТОЛЬКО ОТ КРАСКИ НЕ ОЧИСЩЕНУЮ ПРОДАЮ, В МОСКВЕ, 200 РУБЛЕЙ, СМ. В БАРАХОЛКЕ ИЛИ ПИШЫТЕ В ЛИЧКУ.Насчетъ жыдкости: пока не буду раскрывать секреты, т.к. сам еще не знаю возможных недостатков этой жидкости. Если проявятся — отпишу =) Общий вид морды будет… но когда — пока не ясно. Сейчасъ очень много проблем со срерлением отверстий. Их много, делаю я из аллюминия, а свёрла больше 3 мм в дремель не входят. Приходится кажд. отверстие долго растачивать… Панель довольно сильно поцарапал уже. И просчитался с размерами, для сидюка вырезал отверстию ниже чем надо. Придёццо закрывать аллюминиевымъ уголком… под него тоже нужны отверстия… думаю на клей сажать…
Панель на данный момент в таком виде :puke:
:puke: Внизу там будет еще мнгого всего… скоро выложу рисунок как сие должно смотреццо…
Крышку отъ мусорки скорее всего на окно навинчю напротив проца...[/list]Вотъ примерный набросокъ морды… (с 3DMax не дружу)
Доработалъ панель… осталось еще немного расточить и сидюк будет сидеть норм… кстати есть идея сделать стелс-панель на сидюке, т.к. как ни крась а как аллюминий смотреццо не будет… но это дело времени, тк. сидюк будет другой...продолжайу
наконец-то имейу на рукахъ НОРМАЛЬНУЮ, РОБОЧУЮ ДРЕЛЬ… так что теперь всё будет значительно проще…
пробная сборка передней понели. Прямоугольник наверху спилю, т.к. он:
1) кривой
2) не нуженъ.
осталось просверлить отверстия под тумблеры, переменники и прочие ылементы управленийа. ну ессно полирофка-покраска и т д… (пока не определилъсё)
СОРРИ за фотки — перепрошыл мобилу и теперь пойавился эффект "рыбьйево глаза" внизу… придется ставить другуйу прошывку…
