Мышка с окошком и разноцветной подсветкой

Имплантируем в спину оптической мыши окошко и устраиваем разноцветную подсветку ее внутренностей.
Перевод статьи с сайта http://www.gruntville.com.

Автор: Lee «Bellerophon» Hancock Источник: http://www.gruntville.com Перевод: PK4Y (примечания переводчика выделены серым) Стоимость: около $1. Степень сложности: 3 из 10. Степень риска: 3 из 10. Должен признаться, у меня этот мод получился совершенно случайно. Вообще-то, это был мой первый шаг в моддинге, и я просто хотел попрактиковаться в работе с дремелем. Однако с тех пор я получил довольно много писем по поводу этого мода м мне даже приходилось несколько раз давать консультации на местных LAN пати. Вот я, наконец, и решил придать свой мод бумаге и поделиться им со всем моддинг-обществом. Это вовсе никакое не сногсшибательное открытие и не достижение технической мысли, а просто удачная находка. Начнем.

Хоть это и довольно простой мод, всегда нужно помнить об осторожности, что бы ты не модил. И как всегда, GrunvtillE (как и modding.ru) не несет ответственности, если ты поранишься или испортишь свой комп при попытке повторить эту модификацию. Однако если ты обратишься на форум, мы поможем тебе все исправить! Я проделал этот мод с мышкой Microsoft Intellimouse Explorer. Поэтому я буду подробно описывать этапы мода именно для этой модели, но их можно будет запросто распространить и на любую другую оптическую мышь.

Сначала нужно снять верхнюю часть корпуса мыши, раскрутив для этого два винтика, расположенных под ее задними лапками. Когда ты их открутишь, то сможешь достаточно легко отделить верхнюю крышку мышки.

В процессе отделения крышки смотри не сломай крепежные элементы, что расположены спереди внутри мышки.

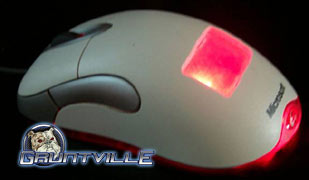

Когда снимешь крышку, ты увидишь, что большая часть ее поверхности в том месте, где опирается твоя ладонь, занята всякими штучками, с помощью которых крепятся кнопки. Чтобы не усложнять себе задачу, можно прорезать вот такое неплохое окошко просто в свободном от кнопок месте. Для самого окна можно использовать множество разных материалов, но для людей с малым бюджетом я нашел простое решение: отрежь небольшой кусочек от пластмассовой цилиндрической подставки для CDR. Поскольку пластмасска уже имеет кривизну, она отлично впишется в поверхность мыши, и тебе это ни во что не обойдется. Пластмасску при желании можешь прикрепить на суперклее, но я бы порекомендовал использовать эпоксидный: при применении суперклея к поверхности большинства прозрачных пластиков в местах соприкосновения последние теряют прозрачность и становятся какими-то белыми. Теперь у тебя должно получиться что-то вроде этого:

Все оказалось не так уж и сложно, не так ли?

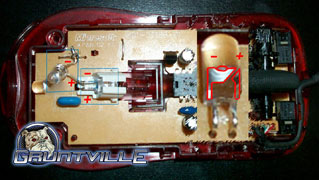

А теперь мы пойдем еще дальше и добавим к уже имеющимся красным светодиодам мыши еще один другого цвета. Ниже показан вид мышки изнутри. Как видишь, в ней имеются два заводских красных светодиода: один расположен в центре платы в белом патроне, а второй – в задней части параллельно плоскости платы. Ты, наверное, также заметил между ними еще и третий светодиод. Это как раз тот, который мы и будем устанавливать.

Сначала надо разобраться в главных составляющих светодиода: выяснить, где положительный полюс, и где отрицательный. У нового купленного светодиода это определить просто: положительной является более длинная ножка. Но для уже установленных светодиодов такой метод не годится. В этом случае можно воспользоваться простым правилом правой руки: внутренняя диагональ (что внутри светодиодика в верхней части одной из ножек) снизу вверх переходит от «–» к «+» (при условии, что ножки светодиода направлены вниз). Кроме того, обычно в самом верху отрицательной ножки внутри светодиода имеется утолщение. (Просто возьми новый светодиодик и внимательно рассмотри его, особенно, его внутреннюю часть под «шляпкой», и тогда тебе сразу станет ясно, о чем идет речь. Видишь, там есть диагональка, которая начинается от верха короткой ножки и идет вверх по направлению к верхнему концу длинной ножки. Там, где кончается диагональ, т.е. на верхнем конце короткой ножки, имеется утолщение в виде чаши или воронки.) На фото ниже я увеличил его часть (со светодиодом справа) и разрисовал его, чтобы все было понятнее.

Теперь, зная, где какой полюс, можно приступать к припаиванию нового светодиода. Нужно подсоединить ножки именно так, как я показал на фото. Положительную ножку нашего светодиода присоединяем прямо к отрицательной ножке того светодиода, который расположен в белом патроне. Затем подсоединяем оставшуюся отрицательную ножку нового диода к проволочной перемычке, показанной на фото. В результате оба светодиода будут соединены последовательно и будут получать питание от одного источника.

Когда ты все это сделаешь, соберешь мышь и снова ее включишь, то заметишь, что центральный красный светодиод будет светить как-то слабовато. Это объясняется тем, что на наш новый светодиод (в данном случае, синий) поступает большее напряжение. Теперь давай, подвигай немножко мышкой. Ты сразу увидишь, что теперь синий светодиод горит неярко, а красный начинает светить сильнее. В результате движения мышки красный светодиод начинает получать больше мощности, и при этом полностью меняется цвет подсветки мышки.

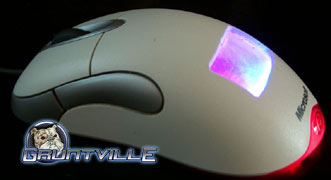

На фото выше показана мышка в состоянии покоя. В результате комбинации ярко-синего и слабого красного мы получаем загадочное фиолетовое свечение. Но стоит подвигать мышкой, и она снова светится ярко-красным, как на одном из предыдущих фото. Перестаем двигать мышкой, и через несколько секунд подсветка снова станет фиолетовой. Простой мод, занимает не более часа и такой результат! Чего еще нужно? Желаю хорошо повеселиться!
Перевод с сайта http://www.gruntville.com .
