Так уж получилось, что возникла срочная необходимость сделать какой-то временный корпус для своего компьютера. "Временный", так как шла работа над одним довольно большим корпусом, в который уже были перенесены все комплектующие, а старый корпус - уже выкинут. А чтобы не заниматься ежедневным сбором-разбором нужен был какой-то корпус, в котором все было бы установлено и работало, пока я проводил бы работы над другим корпусом. Как говорится, и работать, и интернет не терять. Ну, а поскольку хотелось все сделать быстро и хорошо - времени было не так много. Вначале я планировал сделать все за сутки... но потом вначале закончился клей, потом понадобилась краска, которой не было дома, плюс пьянка... и время несколько растянулось. Хотя, если собрать именно время работы - как раз сутки и получится живого рабочего времени.

Ладно, оставим вступление, переходим к делу. Немного о концепте: чтобы усложнить себе задачу, я решил сделать корпус в круглом корпусе. По основной первоначальной (а она в последствии изменилась) идее, материнская плата с винчестерами и приводом находятся в горизонтально расположенной банке а-ля медиацентр "Сони". Эта "банка" приподнята на другой банке, меньшего диаметра, в которой располагался бы блок питания. Поскольку я располагал некоторым большим количеством 3-мм ПВХ пластика (случайно купил лист 3 х 1,5 метра), который весьма просто резать простым ножом и отлично клеить супер-моментом, проблема быстрой ночной склейки и сборки передо мной даже не стояло. "Ночной" - потому что идея корпуса пришла в 4 утра... и большая часть работ была сделана уже к 15 вечера...когда кончился клей.

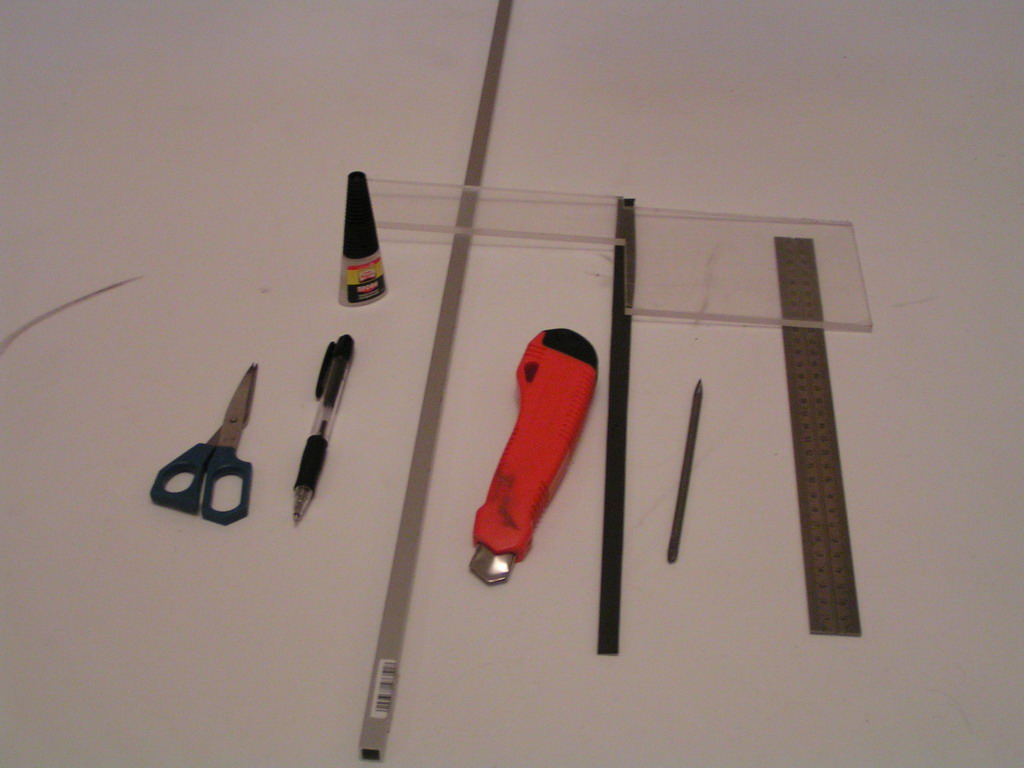

Для работы потребовались самые простые инструменты. Линейка, ручка, отрезок акрила с углом 90 градусов, гвоздь, метровый отрезок алюминиевого профиля, ножницы, клей и узкий отрезок ПВХ пластика. На нем производятся все необходимые отметки радиусов, после чего на листе пластика размечается центр будущих кругов, в одно отверстие вставляется гвоздь, в другое - ручка и получившимся циркулем рисуются все необходимые диаметры. Общий диаметр корпуса 40 см при толщине корпуса – 20 см. Полученные круги вырезаются большими ножницами или просто канцелярским ножом, но для этого вначале для удобства нужно вырезать квадраты с разметкой диаметров.

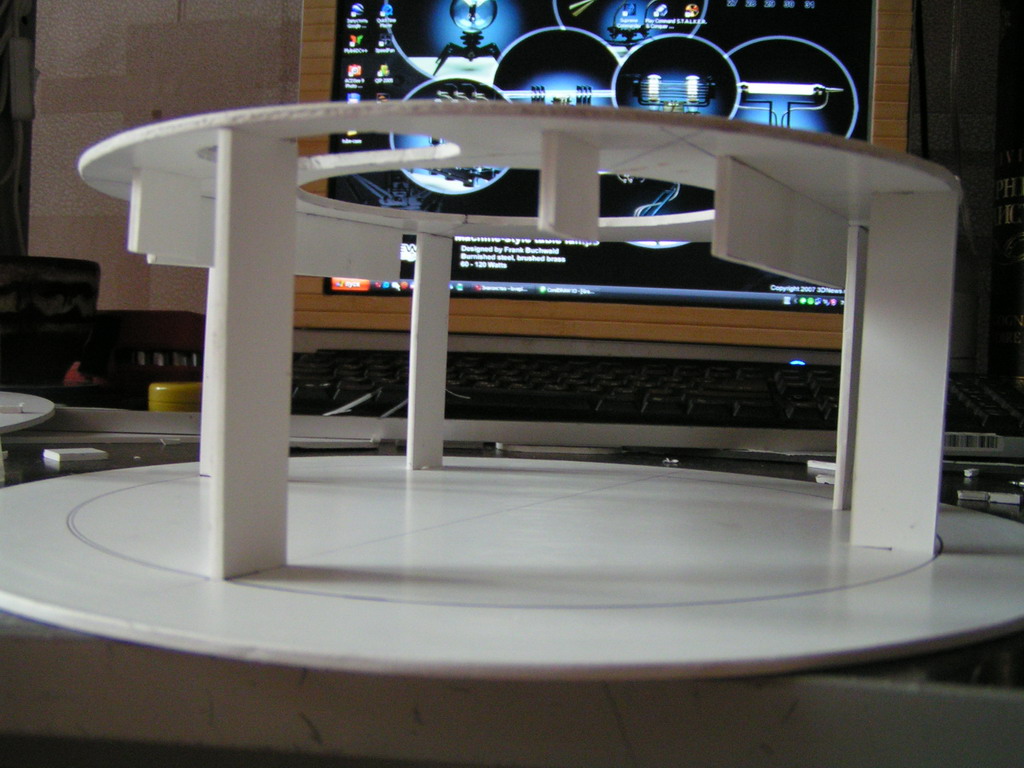

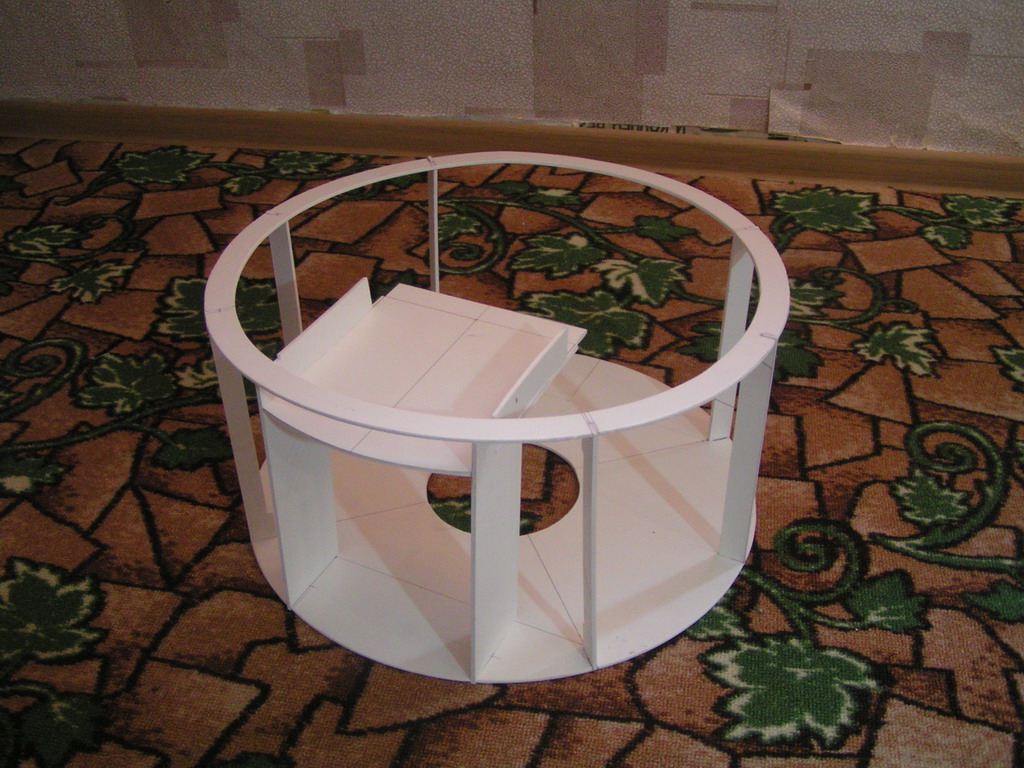

Вначале изготавливалась основа материнской платы. Один из дисков станет базовой основой, в которой закрепится материнская плата, внешний (вообще-то) привод и два винчестера. Чтобы обеспечить доступ в корпус, верхний диск был сделан в виде круглой рамки, которая стояла на 20-см пластинках. Вся клейка просто производилась "супер-клеем", так что очень долго ждать не приходилось. Так же в нижнем диске было сделано входное отверстие для кулера блока питания и отверстие для проводов.

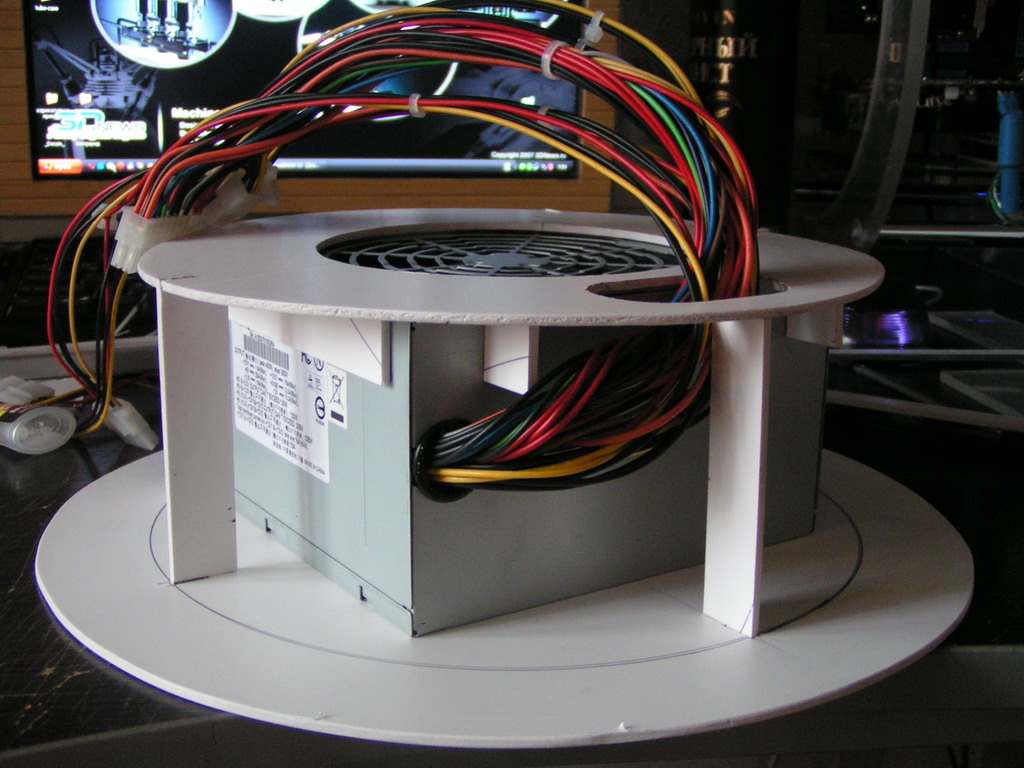

Дабы дать время подсохнуть полученной конструкции, взялся за изготовление банки блока питания. Один диск был опорным, второй - с отверстием 120 мм - верхний. Общая конструкция такая же, как и вышесказанное, только были вклеены несколько прямоугольных полосок, которые служили направляющими и ограничителями, дабы блок питания не проваливался слишком далеко.

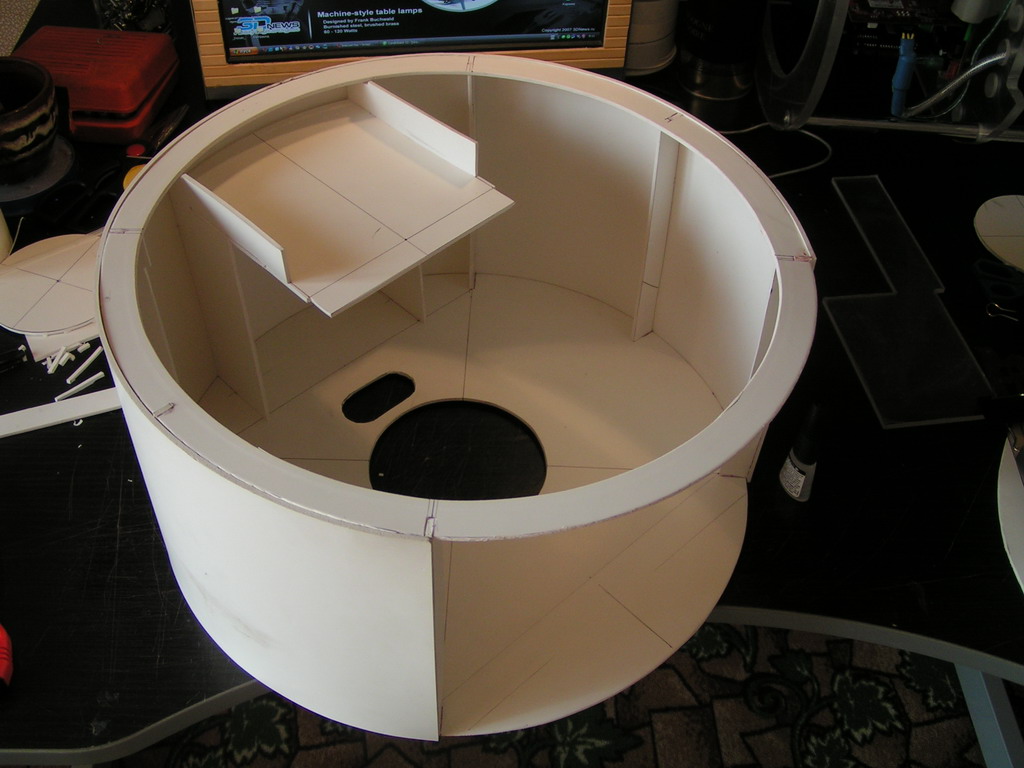

К этому времени (на часах было около восьми утра) пора было приниматься за основное покрытие корпуса. Тут все просто. Вначале вырезается длинная полоса, равная по ширине корпусу. Длину лучше сделать больше окружности - так будет удобнее работать. Мне было просто лень заниматься прогревом пластика утюгом, так что я вначале просто приклеил один край полосы к корпусу, потом приклейка к внешнему диаметру, постоянно прижимая руками и фиксируя. После - доводка второго круга к основному. Заключительной работой стала установка рамки корзины привода.

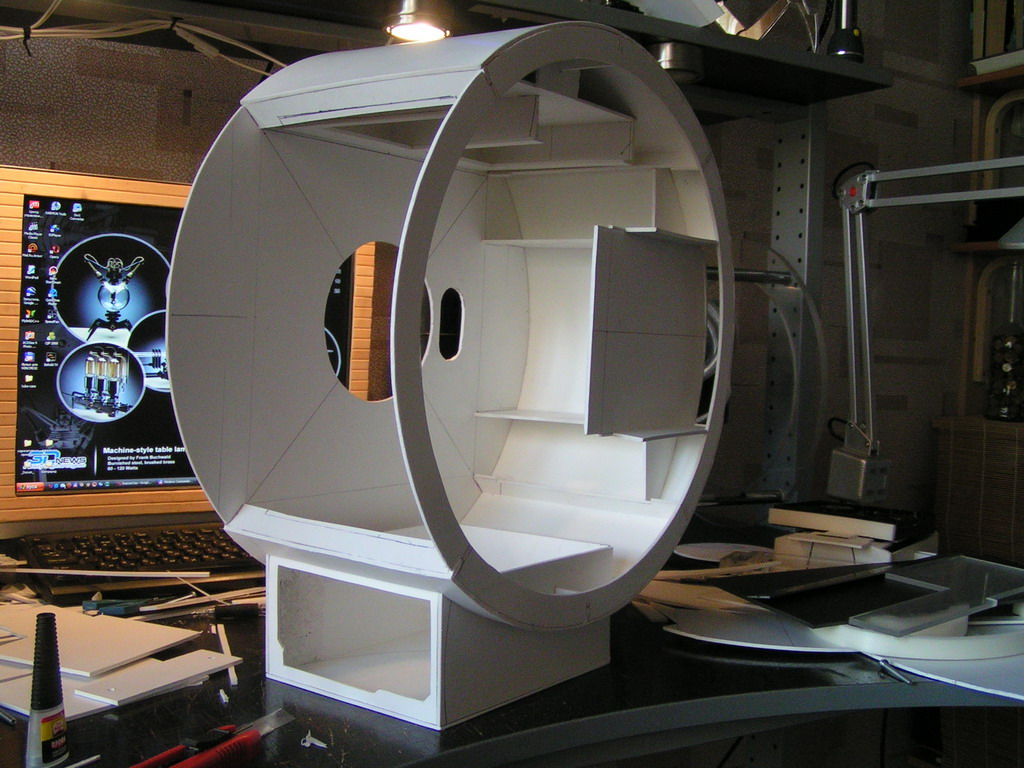

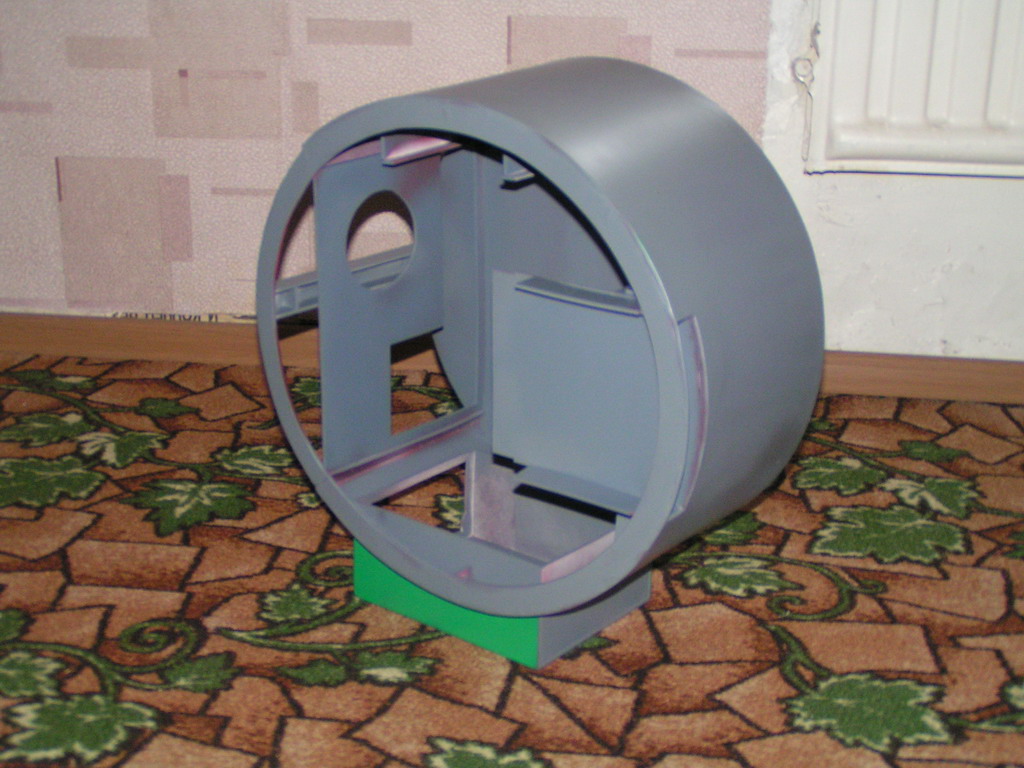

Вот тут то, с недосыпа и раннего солнца в мою голову пришла новая идея. А почему бы корпус делать не горизонтальным, а вертикальным, утопив блок питания в нижней части корпуса, а винчестеры - пристроив в верхней? Сказано - сделано. Была изготовлена коробка, которая несколько превышала габариты блока питания по длине - это нужно, чтобы можно было куда-то сложить излишек проводов. И полученная часть вклеена в нижнюю часть корпуса. Фактически на этом этапе мне осталось только сделать рамку-корзину для винчестеров и, наконец-то, вклеить заднюю пластину крепежа видео- и аудиокарты.

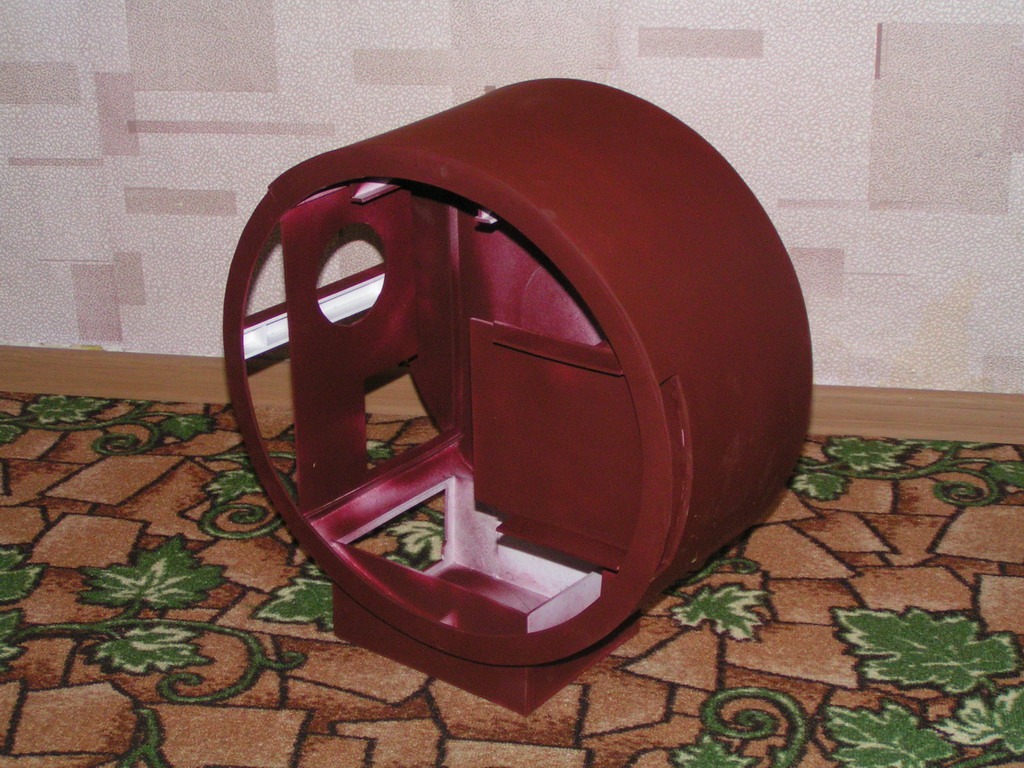

Следующий этап - доводка. Вначале все торчащие края пластика были срезаны ножом, дополнительно проварены изнутри клеем, а снаружи - замазаны грунтовкой. Затем - шкуркой доведено до более-менее ровного состояния. Далее - грунтовка аэрозольным лаком (пока лак не закончился).

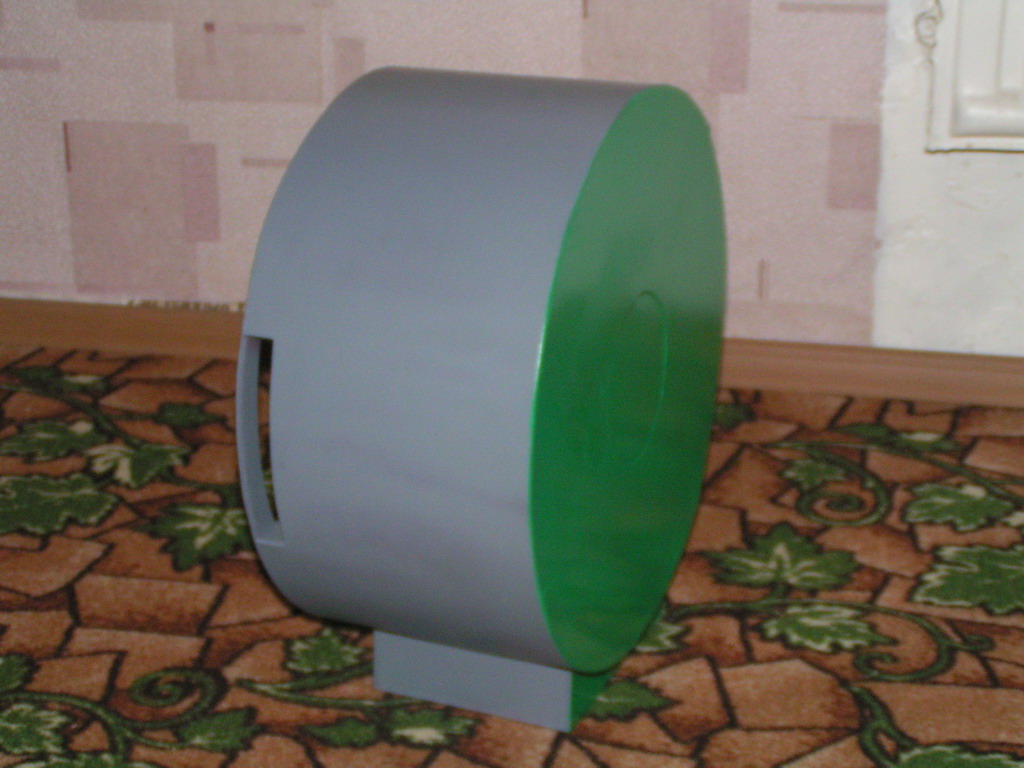

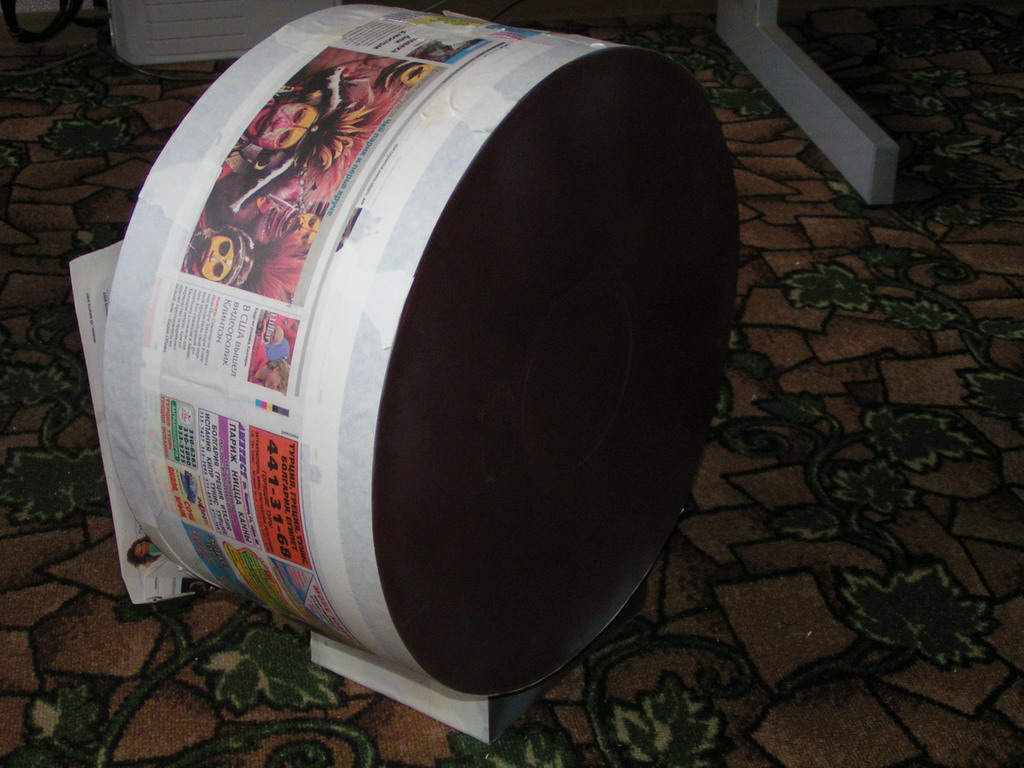

Покраска. Чтобы сделать не однотонно, я решил покрыть в два цвета - серый и зеленый. Плюс - черные вставки. Вначале была покрашено все, что нужно серым, затем закрыто бумагой и покрашено уже в зеленый.... впрочем, качество моей покраски всегда плохо.

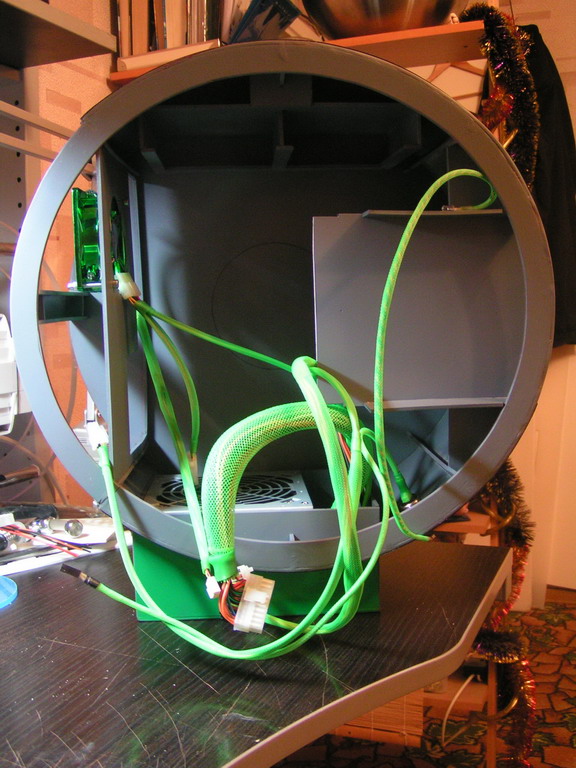

Пора приниматься за электрику. Во-первых, из-за размещения блока питания в нижней части, возникла необходимость вдвое удлинить кабель +12 В. Из одного из кабелей с молексами сделать кабель для питания видеокарты с 6-пиновым разъемом. Ну, и, естественно, сделать раунд всех кабелей. Параллельно был сделан и зараунден кабель кнопки питания (разместилась в самом низу корпуса), индикатора активности винчестера, и двух проводов для ламп подсветки.

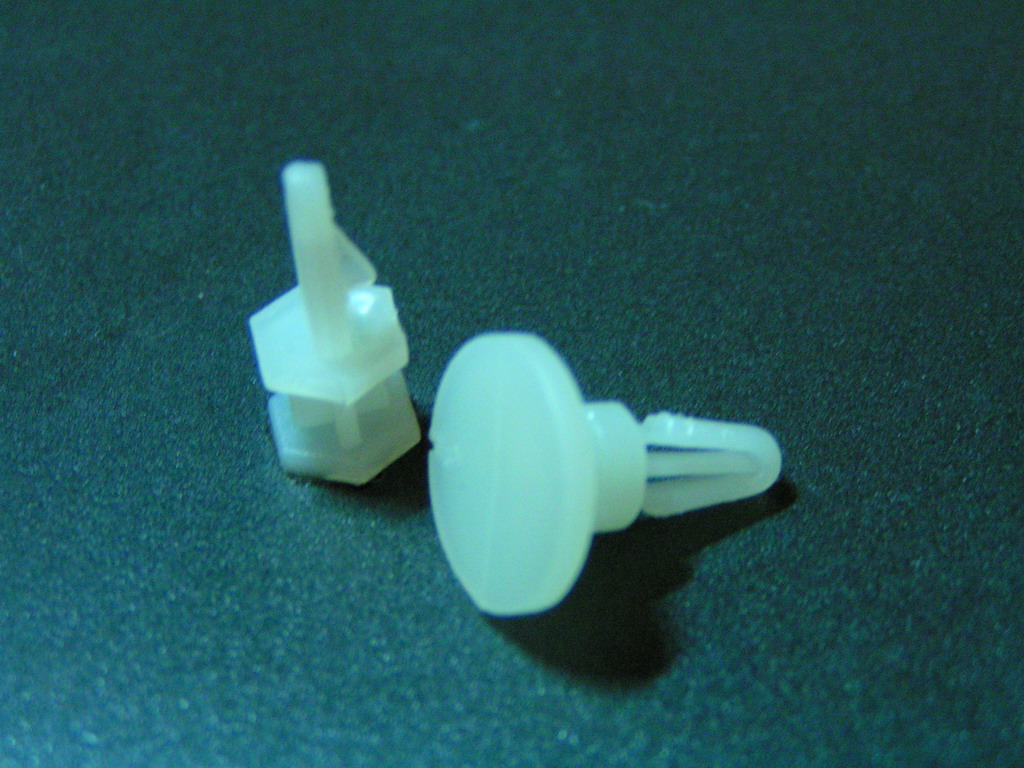

Пора собирать все воедино, а значит - установить мать. Причем быстро и просто. Для этого из старых своих архивов достал специальные пластиковые болты, имеющие зацеп. Резьбовая часть срезалась наполовину и вклеивалась в размеченные отверстия. Таких болтов я нашел у себя всего 4е штуки, так что два остальных это были просто опорные крепления.

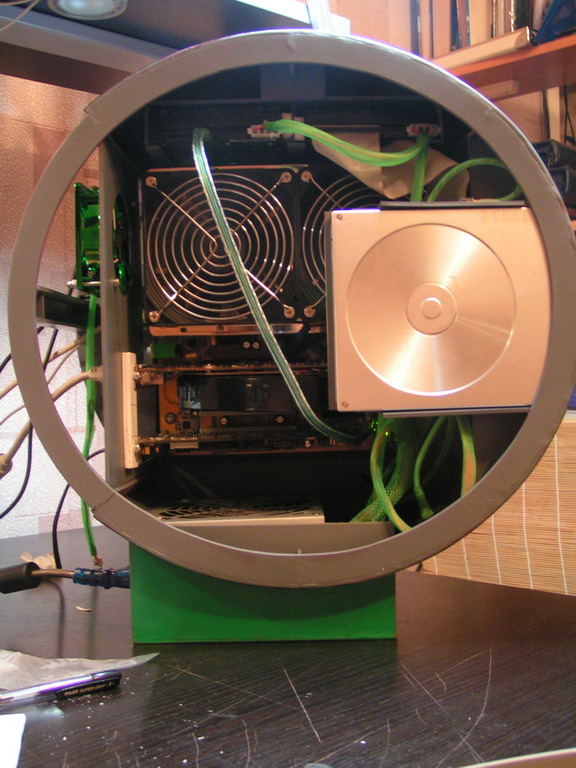

Сборка оказалась не такой простой, как я думал. Материнскую плату пришлось раз пять вытаскивать из корпуса, ибо удачно и правильно все подключить оказалось просто невозможно из-за титанических размеров радиатора процессора. Так что вначале необходимо было подключить все провода к плате, а уж потом (негромко матерясь) ее устанавливать в крепление. Если попробовать что-то сделать наоборот, то разъем питания сразу оказывался недоступным из-за радиатора, а разъем подключения IDE-винчестера - под корзиной привода. То же самое было и с подключением вентиляторов процессора - их нужно было подключить, когда мать уже наполовину вставлена в корпус, но при этом - можно пальцами достать до контактов вентиляторов на материнской плате. В общем, спустя примерно час наконец-то удалось все подключить и ничего не забыть.

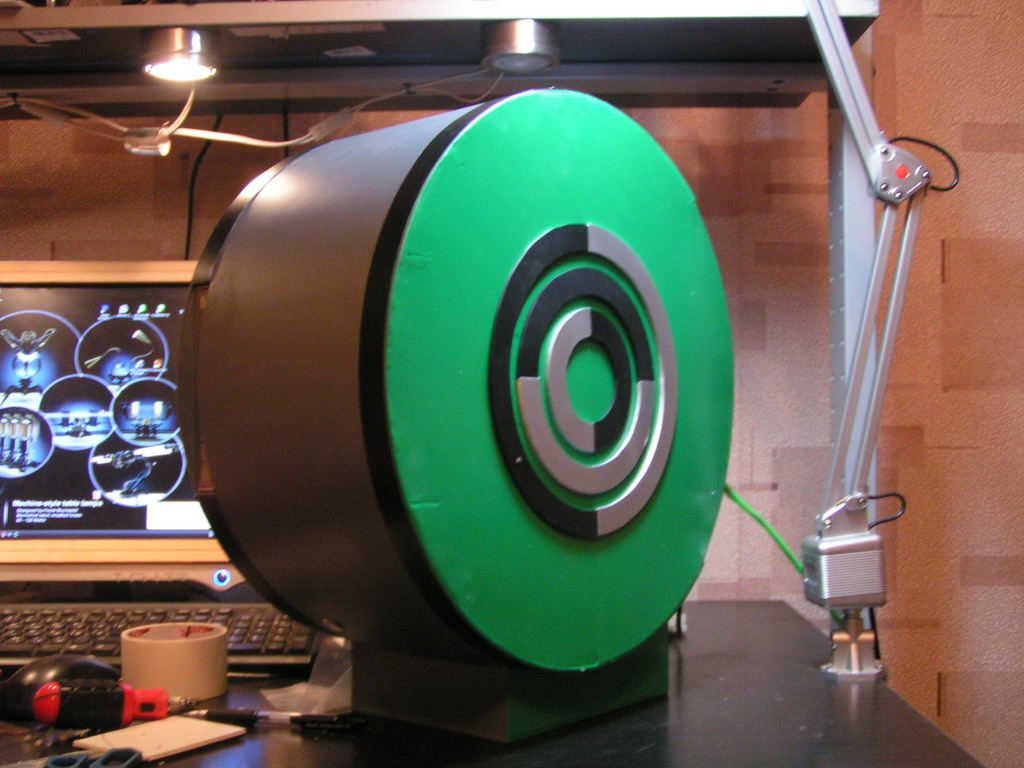

Немного антуража - чтобы как-то спрятать хоть и заклеенную дырку сбоку, из обрезков были собраны три окружности и покрашены наполовину серой-хром краской и черной. После чего наклеены на боковую стенку в виде двух своих логотипов. Также, чтобы теперь в корпус добавить черный цвет, были сделаны разграничители серого и зеленого из черной мебельной полосы.

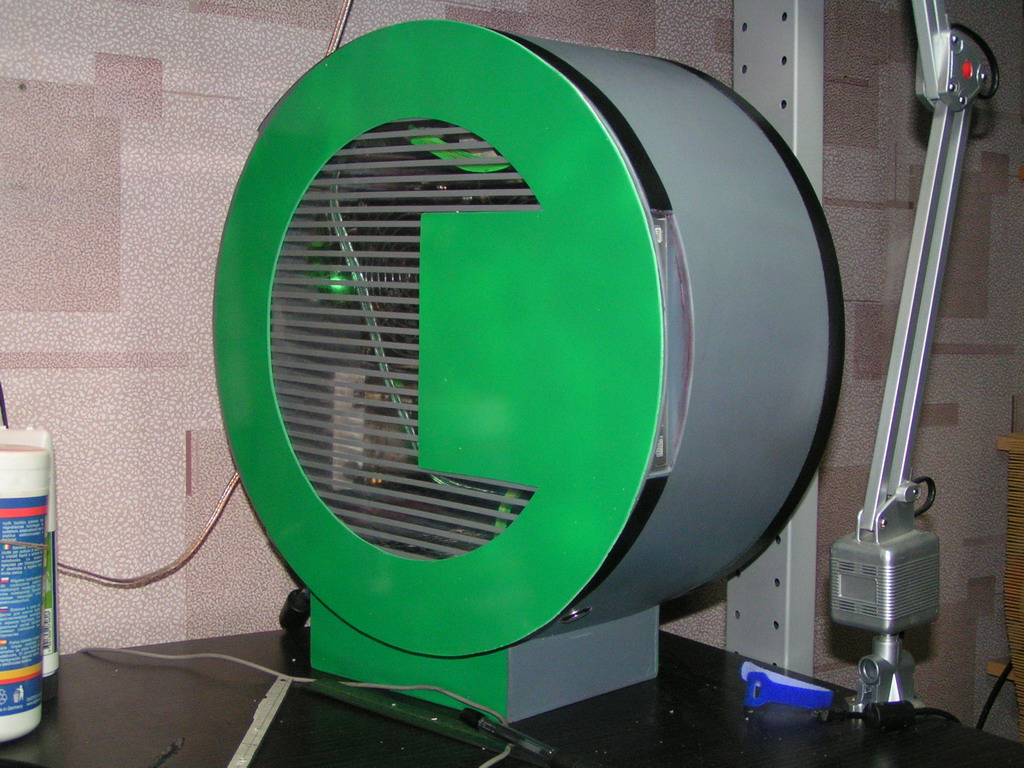

С боковой дверью все было очень просто: вырезано отверстие, покрашено... и изнутри приклеен пластиковый прозрачный коврик для кухни. Грубо, но это позволит дверке не терять гибкость при установке. Также изнутри были сделаны из ПВХ два крючка, которыми дверка цеплялась к корпусу.

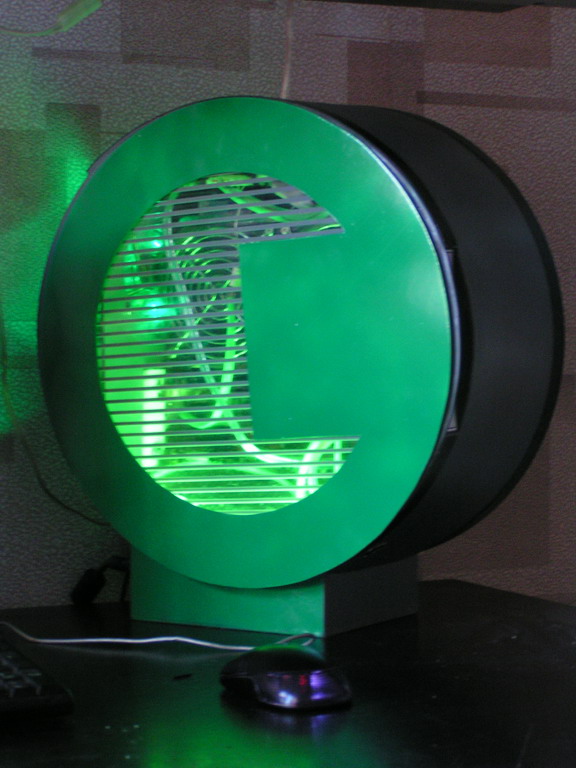

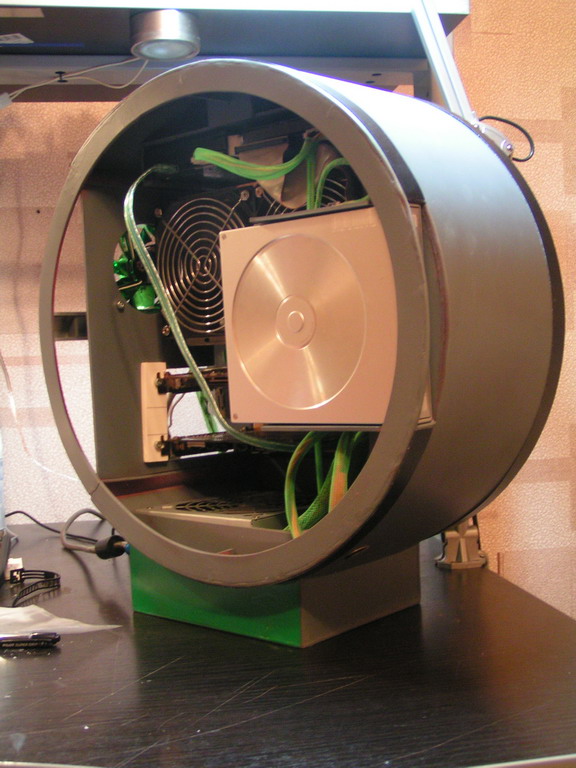

В общем, вот, наконец, и финал. Корпус получился очень плотно-упакованным, относительно малогабаритным и тихим. Все входное охлаждение полностью было возложено на 80-мм задний кулер, при этом поток воздуха от двух 120-мм на процессоре также обдувал и контролеры винчестеров.
