Описание:

Автор: CRAzyCASe
Корпус: Проект: "nBums"

Общее описание:

Custom Case.

-= Конструкция =-

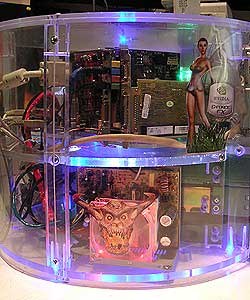

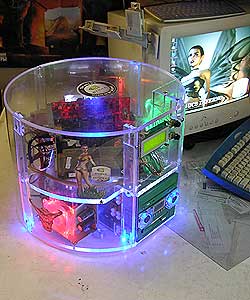

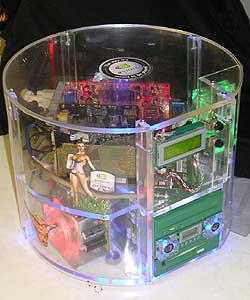

Системный блок - низкий цилиндр из оргстекла с "отсеченным" краем. Диаметер корпуса 420 мм, высота 320 мм.
Боковые стенки из отдельных сегментов. Элементы корпуса соединяются винтовыми соединениями.
Для доступа к начинке снимаются отдельные секции боковых стенок и/или верхняя круглая крышка
Все кабели выводятся из корпуса единым пучком через патрубок справа в нижней части корпуса.
Собранные в единый пучок кабели облегчают устновку/перемещения коропуса на столе.
Габариты корпуса позволяют установить стандартную ATX материнскую плату.
3 места для установки 5,25 устройств стандартного размера.
Большая верхняя поверхность корпуса удобна для временного расположения всяких разных
мелочей типа компактов, дискет и т.п.

-= Блок питания =-

Блок питания (ATХ) без металлического корпуса, радиаторы блока питания обдуваются 80 мм
светящимся красным кулером.
На передней стенке (внизу) выключатель сетевого питания (полный - разрыв обеих проводов)
и неонка- индикатор питания 220B, сетевой кабель (удлинитель) жестко закреплен в корпусе.

-= Комплектация =-

На фотографиях установлена материнская плата ABIT BX133-RAID.
Стандартный привод CD-rom 40x.
Жесткия диск 40 Gb IBM DTLA на радиаторе с обдувом
Дисковод 3,5 д на пластмассовой корзине.

-= Видеокарта =-

На время сьемок в корпус установлена видеокарта MSI Ti4200
(в "рабочее время" эти комплектующие стоят в обычном корпусе с видео Vanta )
На видеокарте заменен кулер и радиаторы. Штатный кулер был слишком
шумящий, а радиатор обжигал пальцы.
На чип установлен большой медный радиатор от процессорного кулера Titan.
Радиатор пришит! нитками 10 номер :) через штатные отверстия на видеокарте.
На м/с памяти и на обратной стороне платы (на против чипа) стоят самодельные медные веерные радиаторы.

В офисном режиме работы дополнительный обдув не требуется - температура в пределах 40 град (при 24 град в комнате).
В игровом режиме радиаторы обдуваются двумя кулерами - тонким кулером (от боксового Intel ) в свободном
PCI слоте, и большим 92мм кулером с торца над платами.

-= Кулера =-

На передней стенке 80 мм кулер на вдув. Воздух поступает ближе к процессорнуму кулеру.
Корзина и радиатор жесткого диска обдувается двумя 40 мм кулерами на передней части корпуса.
Над радиатором процессора стоит 80 мм светящийся кулер.

-= Rheobus=-

Корпусные кулера и кулер на процессоре подключены к Rheobus. Ругулятор выведен на переднюю панель.
Плавная регулировка напряжения питания кулеров (на КРЕН12А от 5 до 11.5 В).
При включении питания на кулера с реобаса подается напряжения 12 В (не зависимо о положения регулятора)
на 2-3 сек для раскручивания кулеров.

-= Контроль температуры

Для контроля температуры установлен модуль "Super Cooler E2C" 8 точек/каналов измерения температуры, звуковая
сигнализация критического значения, часы, управления (вкл\выкл) кулером.
Модуль перекрашен и кулера заменены на прозрачные с синей подсветкой 40 мм.

-= Подсветка=-

Подсветка светодиодная, использованы синии, белые, красные сверхяркие светодиоды.
Светодиоды подсветки подключены к 3 канальному LightBus с возможностью независимого отключения отдельных элементов подсветки.
Кнопки/индикаторы на передней панели.
Светодиодами подсвечиваются силовые элементы корпуса и боковые грани и отдельно - медные радиаторы на видеокарте.
Дополняют подсветку прозрачные светящиеся кулера.

-= LCD дисплей =-

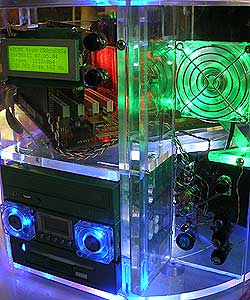

LCD дисплей (4x20 сим. на LPT порт ) в верхней части корпуса.
регуляторы яркости подсветки и контрастности на передней панели.
Питание индикатора берется с USB разьема.

Rounded шлейфы и кабели.
Разъемы USB и audio выведены на переднюю панель.

В процессе моделирования и компоновки нестандартного корпуса использовалась чертежная программа ACAD.

http://cracas.spb.ru/?page=articles/3d_maket

Описание:

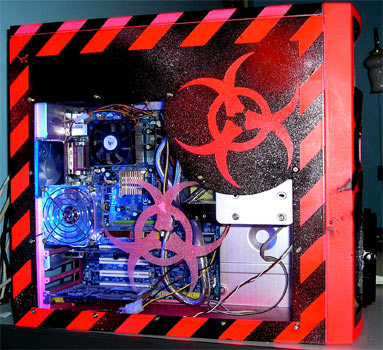

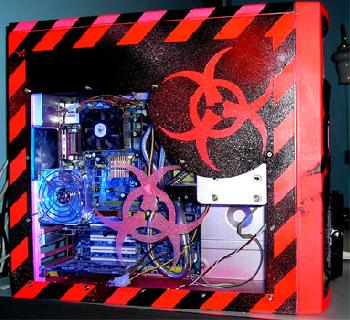

Мой второй мод, смесь идей Biohazard и Fallout, подробнее на хомпейдже

Описание:

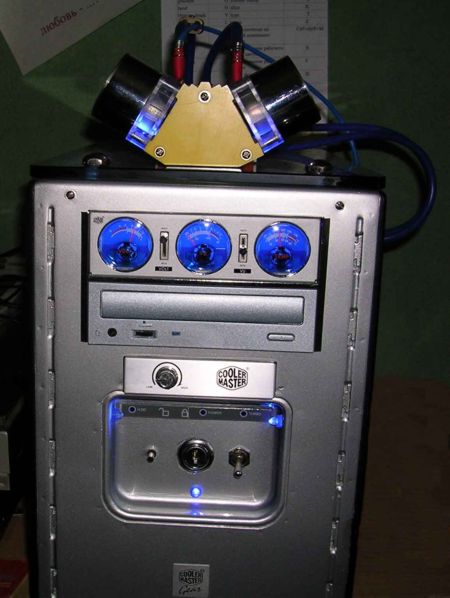

BSSP-001.

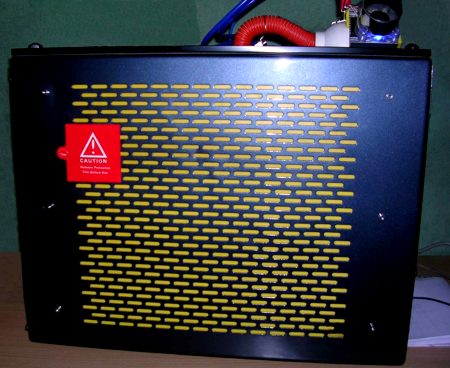

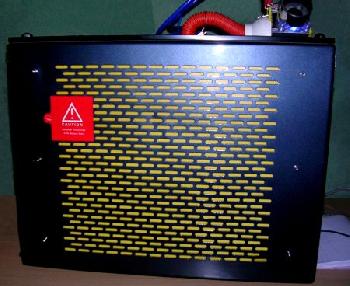

общ.тех характеристики:кузов от лампового генератора низкой частоты (20gHz-200kHz)70-80гг.
Имеет много вент.отверстий и радиаторных решеток(это cool :)некоторые пришлось зашить)
Хромированные болты тоже родные :)(хороший старичок,ещё бы были лампы...)

МОДИНГРИДИЕНТЫ:
Охлаждение-4 вентилятора регулируемые(с подсветкой)
2sibaka4500RPM~,1-Get4 от "CoolerMaster"(с переделкой радиатора(отBOXP4) и крепления под s478)
4100RPM~,1-малый от "CoolerMaster"3000RPM~

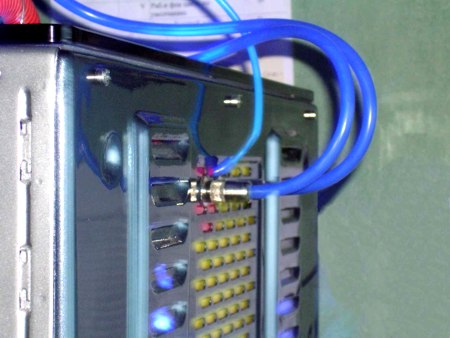

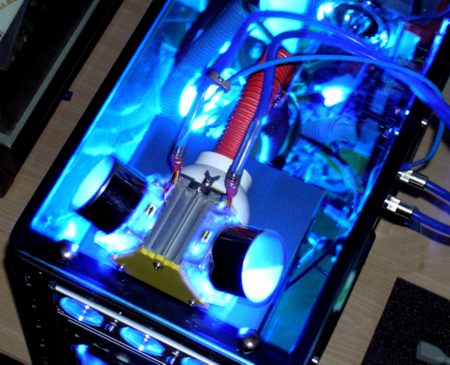

Из 2х sibakov и V образного радиатора под socket A,370 сделана сис.охлаждения харда.

Подсветка:неон син.хол.катод,синие светодиоды,подсвеченые молексы.

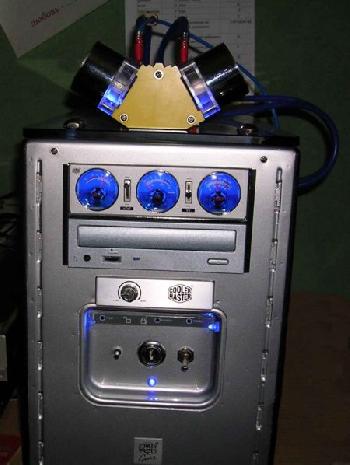

Управление и мониторинг-мушкетёр от "CoolerMaster",3х позиционный тумблер на sibaki,
кнопа пуска-переделаный мех.замок в электронно-механич.замок.
Система запускается как авто,с ключа.Кнопа RESET сделана из вражеского мех.карандаша :)
Кузов-2х цветная покраска в автомастерской,вырезание задней панели полностью и замена на
жёлтый 4мм пластик(хорошая штука блин :))передние,только под сидюк и мониторинг,в квадратное
углубление поставил электронно-механич.замок,светодиоды индикации,RESET.Квадратное углубление раньше занимала
мощная раскладная ручка,которая была и с другой стороны(лампочки,то тяжёлые были:))
8мм синие стекло с отв. под хромированные болты и вент.гофру делал по шаблону в стекольной
мастерской.Изнутри отделка жёлтый 4мм пластик.Всю проводку раундил в термокембру.Металлические
детали крепил ультрафиолетовой склейкой.

Система: MB GA-8IPE1000 865PE,P4-1,8 overclocking 2,5 Nortwood,DDR 1*1 512mbPC3200 kingmax,
HDD SATA 80Gb SEAGATE,CD-RW combo SONY CRX300A 48x24x48x16,RADEON Sappfire 9600PRO 256mb,
блок питания IW-P300A2-0.

Описание:

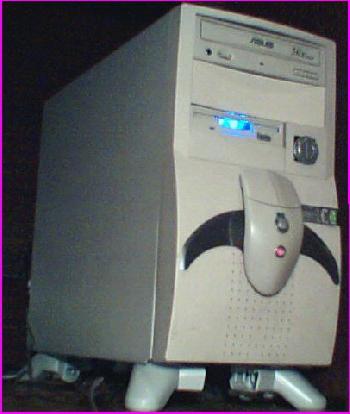

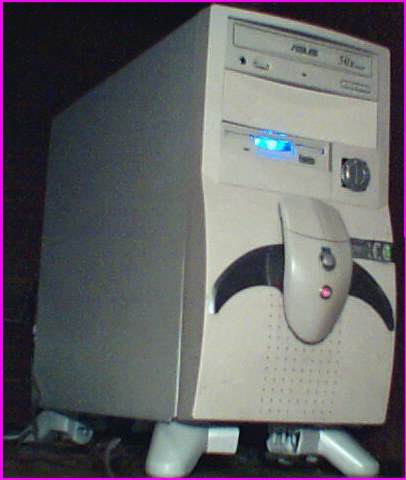

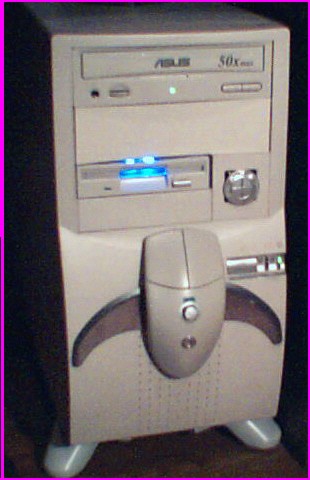

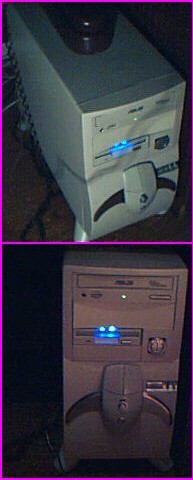

Плохо видно подсветку под мышью, которую я внедрил в корпус
