Описание:

Мысль об этом возникла как обычно совершенно случайно. На кухне имелась автомобильная магнитола, в задачи которой входило развлечение народа аудиокнигами с дисков и воспроизведением эфирных радиостанций.
Существовали два НО: прием эфира был совершенно никакой, похоже в стенах понапихано мнооого железной арматуры ( сотовый и то ловит еле - еле) и аудиокниги приходилось перед прослушиванием прожигать на болванки.
Как-то в руки попался номер Upgrade Special, в котором была небольшая статейка про интернет - радио Phillips, которое может еще и воспроизводить медиа - контент с сетевого накопителя. Подумалось: о, это то, что мне нужно. И дофига радио и книжки любимые в мгновенном доступе. Начались поиски данного девайса, но тут ждало разочарование - во первых фиг купишь, во вторых фиг купишь и в третьих стоооииит как чугунный мост.
Дальше мысль работала в таком направлении: а почему бы не приспособить для этих целей компьютер? Только он должен быть достаточно маленьким и тихим.. И иметь тачскрин как средство управления. Вспомнилась идея CarPC, не реализованная в свое время по причине отсутствия в Рено Логан достойного места под монитор. Железо оптимально подходит под цели:

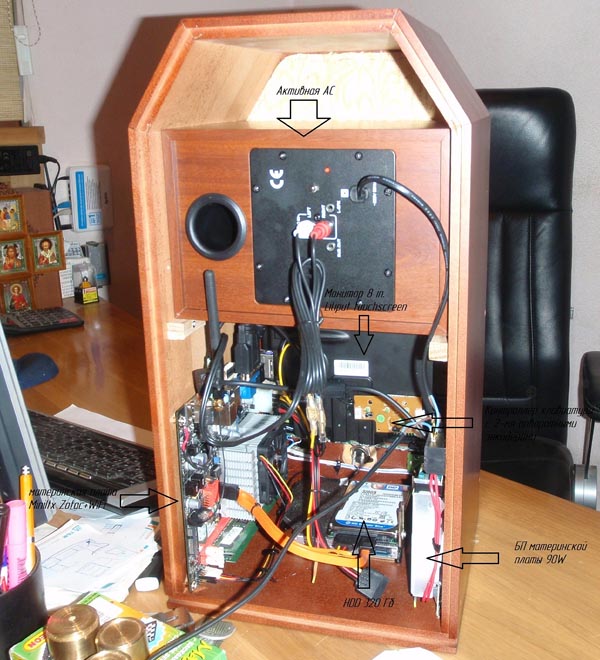

МБ - ZOTAC IONITX-A-E + WiFi + БП
Монитор - Lilliput Electronics 859GL-80NP/C/T (тачскрин)
Винчестер – 2,5 in 320 Гб
Привод DVD-RW – ноутбучный slim. ВНИМАНИЕ! Переходников по питанию на Slim-SATA днем с огнем не сыщешь, для меня выходом стала переделка обычного переходника путем урезания и откусывания половины контактов.
Контроллер от клавиатуры в которой было встроено два энкодера, один дублировал колесо мыши, второй регулировал громкость. Кнопки и энкодеры кастрированы, оставлена только плата контроллера. Припаяны шлейфы от более крупных энкодеров, купленных в радиомагазине. Таким образом получились «крутилки» на лицевой панели.

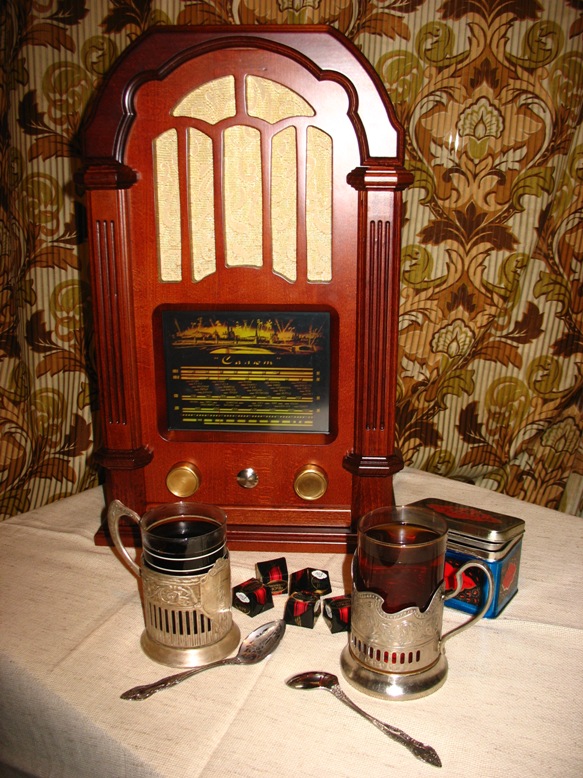

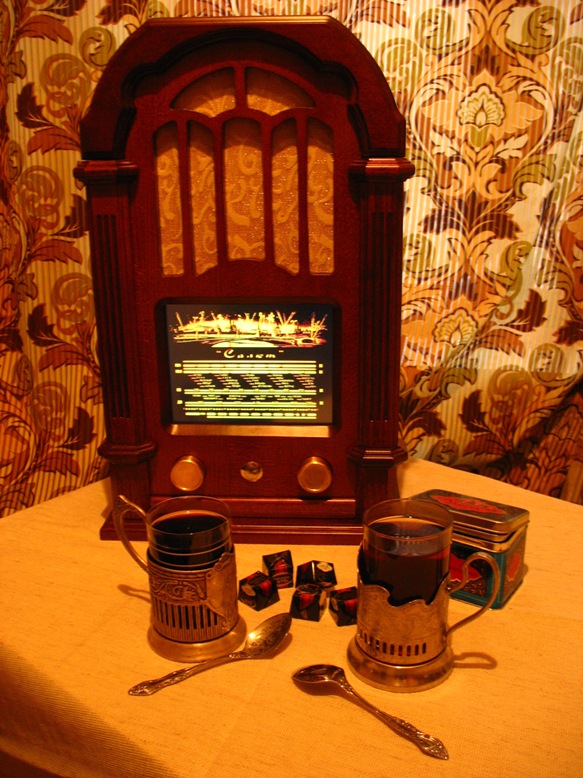

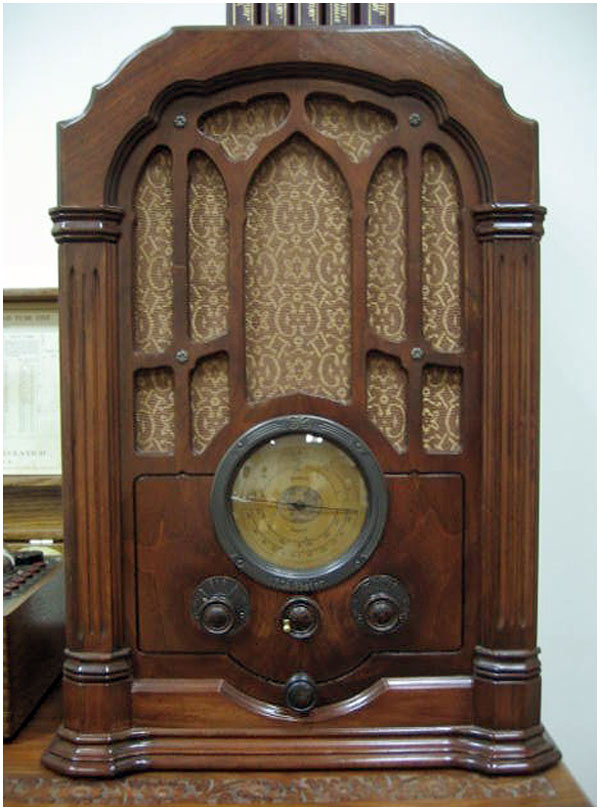

Но вот корпус.. Не хотелось делать распределенную систему - т.е. отдельно системник, отдельно монитор с тачем. Кухня все- таки. Все хозяйство должно мирно жить на полке, оттуда не падать и не мешать проводами.. Когда то я с благоговением залипал на фотографии старинных радиоприемников, восстановленных народными умельцами. Пришла шальная мысль - а почему бы и да, чем не корпус для девайса. Благо работаю на мебельном производстве, соответственно и станки под рукой и материалы. То есть решено было соорудить новодел, подходящий под мои цели и хотя бы отдаленно напоминающий старый радиоприемник, желательно из существовавших ранее. В качестве прототипа был использован RCA-140, модель 1933 г.

Описание:

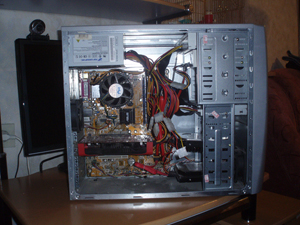

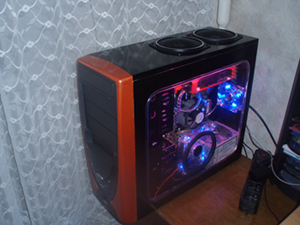

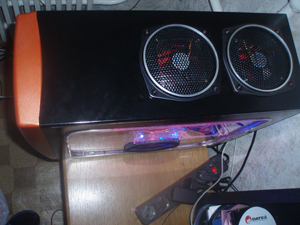

Корпус переделан под левую сторону. Покрашен, вырезано окно. Добавил подсветку и вентиляторы. Раундинг проводов. P.S. первый опыт

Описание:

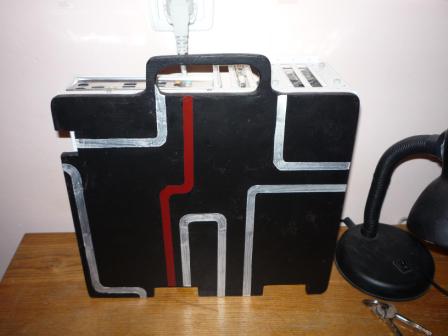

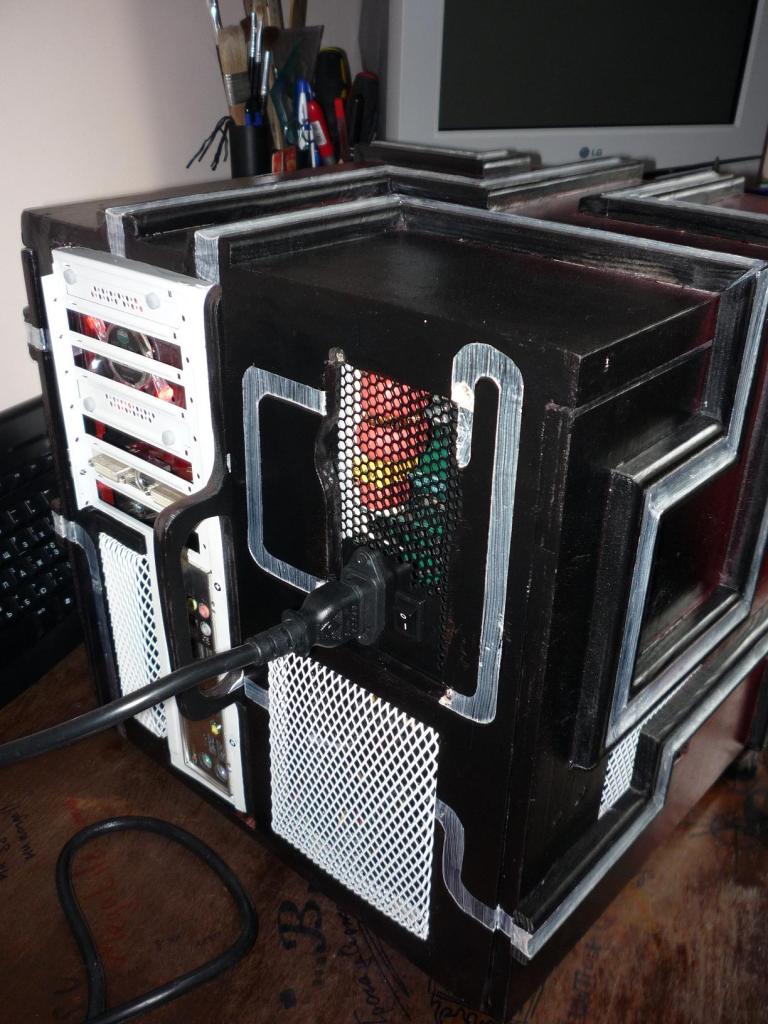

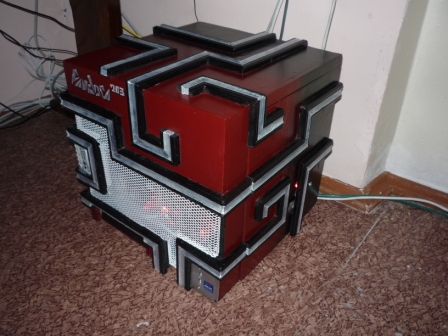

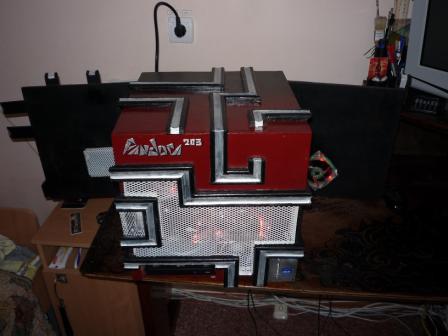

Project 203 " Pandora"

Карантин+немного денег+нечего делать= новый Custom Case

Идея создания корпуса с двустороним доступом к комплектующим появилась случайно. Решено было использовать дверци на завесах, и открыватся они должны были как на старых автомобилях, встороны с креплением к задней стойке. Кубическая форма была обусловлена желанием достигнуть компромис между малыми размерами корпуса и возможностью установки стандартных комплектующих, в том числе и производительных видеокарт. габариты корпуса 360*350*350мм.

Для простоты доступа к железу корпус был разделен на две части: для носителей информации и блока питания одна часть, для материнской платы другая часть. Ввиду этого, а так же условий эксплуатации и желанием оптимизировать воздушкые потоки, маперинская плата была перевернута так что бы кулер процессора находился внизу. Так внутренее пространство получилось разделено на две части. Крепление для материнской платы было сделано выдвижным, что урощает процесс сборки системы. Циркуляция воздуха внутри корпуса была поручена четырем 120-кам работающим на вдув и паре 80-ок. Для отвода воздуха на задней и боковых панелях вырезаны воздуховоды.

В качестве материала была выбрана фанера, не дорогой и прочный материал. Из старого серийного корпуса были вырезаны крепление для материнской платы и корзина для жестких дисков. Сборка корпуса производилась при помощи специального столярного клея и шурупов. Резка производилась при помощи электролобзика, подгонка напильником и наждачкой. В принципе кроме как с деревом я по большой части и не работал ни с чем другим, стоит признаться что это был мой первый опыт работы с ним. По этому многое приходилось переделовать и вырезать новые детали:)

Небольшой фотоотчет можно найти по следующему адресу ( Качество фотографий достаточно посредственное т.к. фотосьемка производилась на мобильный телефон) :

http://vkontakte.ru/album12869428_98774093

В общем работа над проектом продлилась 14 дней с 9:00 утра до 22:00 ( а порой и до двух, трех часов ночи) с перерывами на поход по магазинам за недостоющими материалами и деталями.

В итоге получился достаточно интересный custom case. Все запланированое практически получилось, в целом корпус полностью соответствует наброскам и эскизам. Из недостатком отмечу лишь невозможность устанавливать крупногабаритных кулеров башенного типа ( пример тому мой Zalman 9700LED) и определенная сложность при сборке. Но я не считаю это серьезными недостатками так как с этим сталкиваються и владельцы серийных корпусов, да и на рынке есть горизонтальные кулеры более эффективные чем старичек Zalman :))

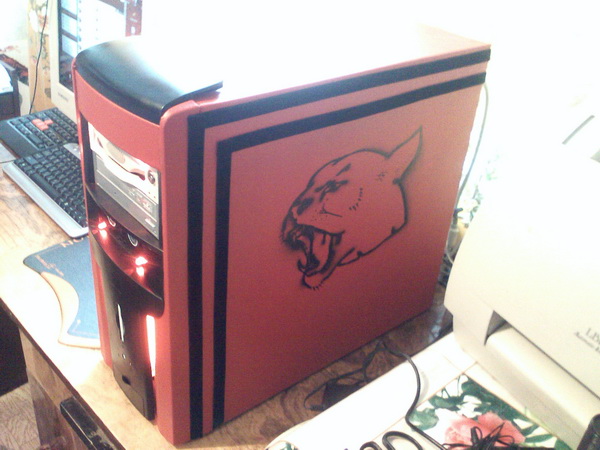

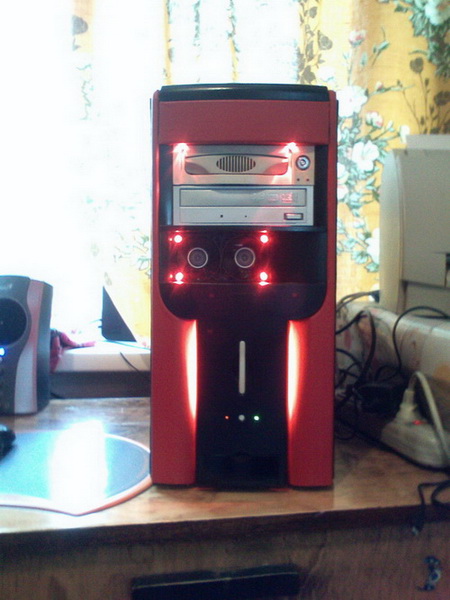

Описание:

корпус обклеил искусственной кожей, переднюю панель покрасил в черный. вместо флопика и пустого отдела вставил два вентилятора 5*5 и добавил светодиодов в отверстия.с верху вставил два красных,и в низу две люминесцентные лампы(красные).в боковой вставил 120 с красной подсветкой. черные полосы из бархата.
