Автор: Андрей

Почта: s.pic@mail.ru

Вебстраница: https://vk.com/s_pic

Город: Владимир

Модель: Обновление. Кастомный корпус по мотивам Battletech.

Постоянная ссылка: http://www.modding.ru/view/15477.html

Описание:

Видео ворклог:
1ая часть: https://www.youtube.com/watch?v=G71gi75QIvI&index=1&list=PLC9zIgcDIHdUC_4NP4FSvGssmOjVc8xpG
2ая часть: https://www.youtube.com/watch?v=OfWAu-UKmJ8&index=2&list=PLC9zIgcDIHdUC_4NP4FSvGssmOjVc8xpG
3-я часть: https://www.youtube.com/watch?v=IaSNQAU2eA0&index=3&list=PLC9zIgcDIHdUC_4NP4FSvGssmOjVc8xpG
4ая часть: https://www.youtube.com/watch?v=zDdUyDUI2R4
5ая часть: https://www.youtube.com/watch?v=X66So47IffM

Обновление мода, с предыдущей публикации прошло полгода...

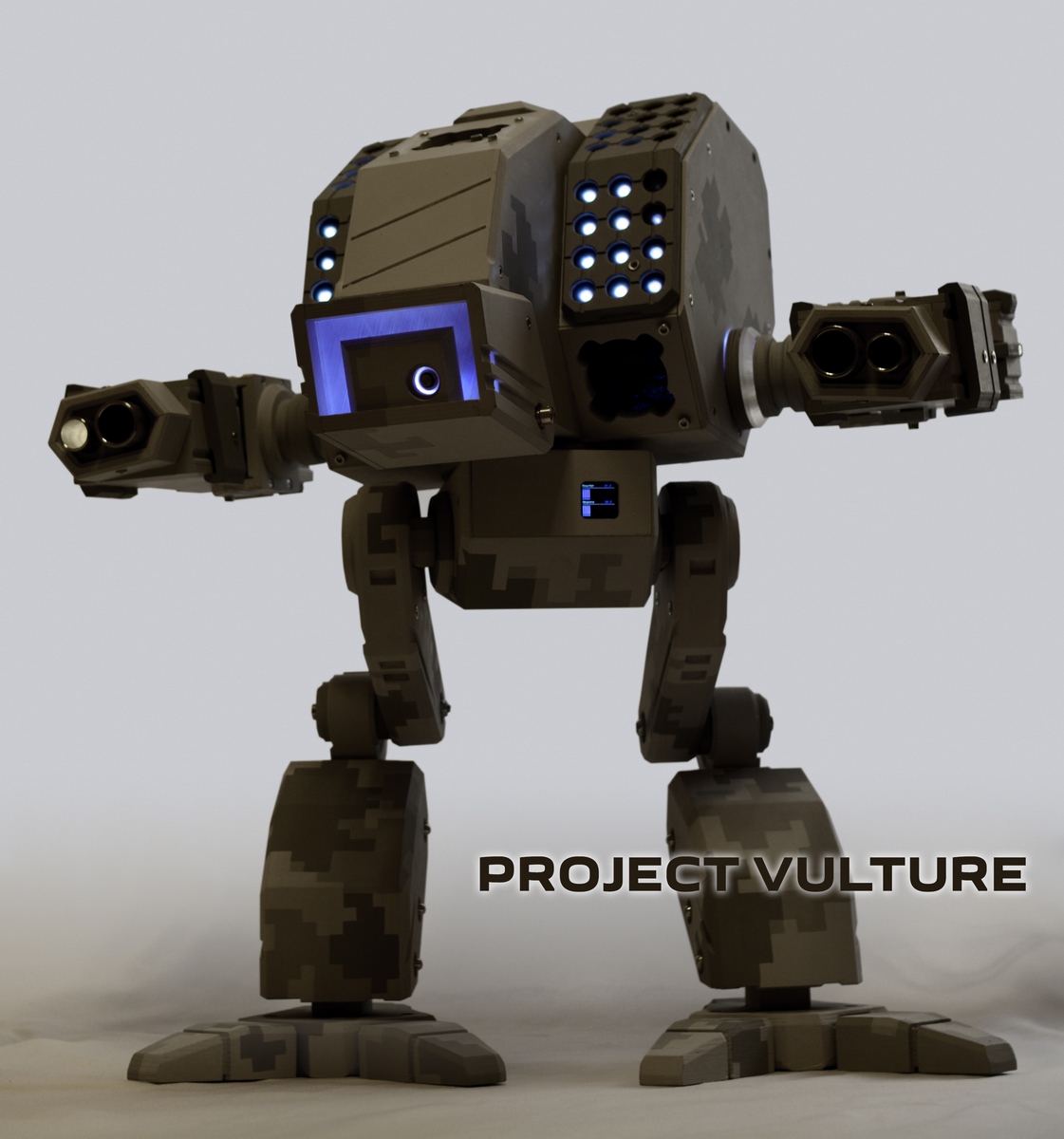

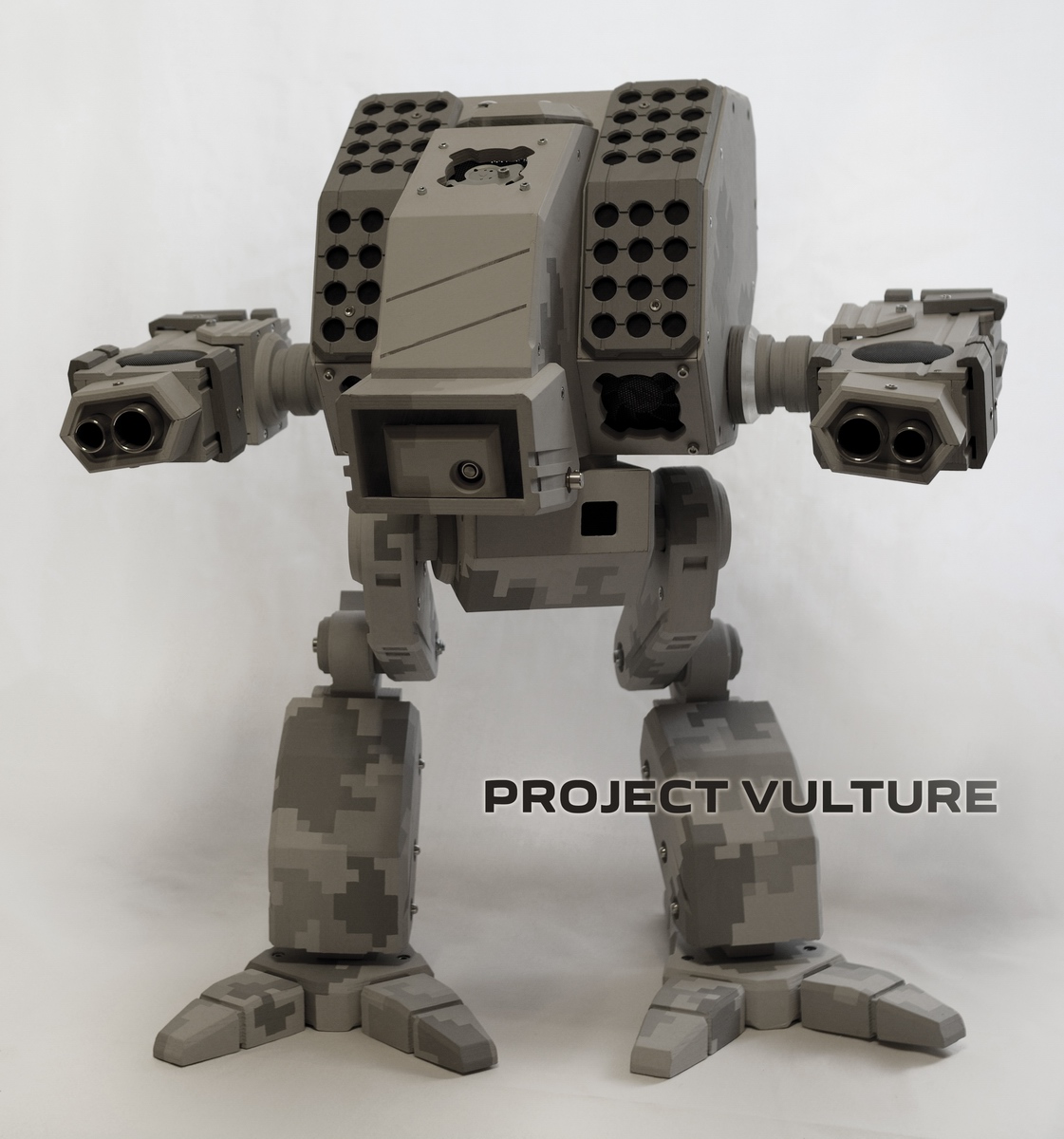

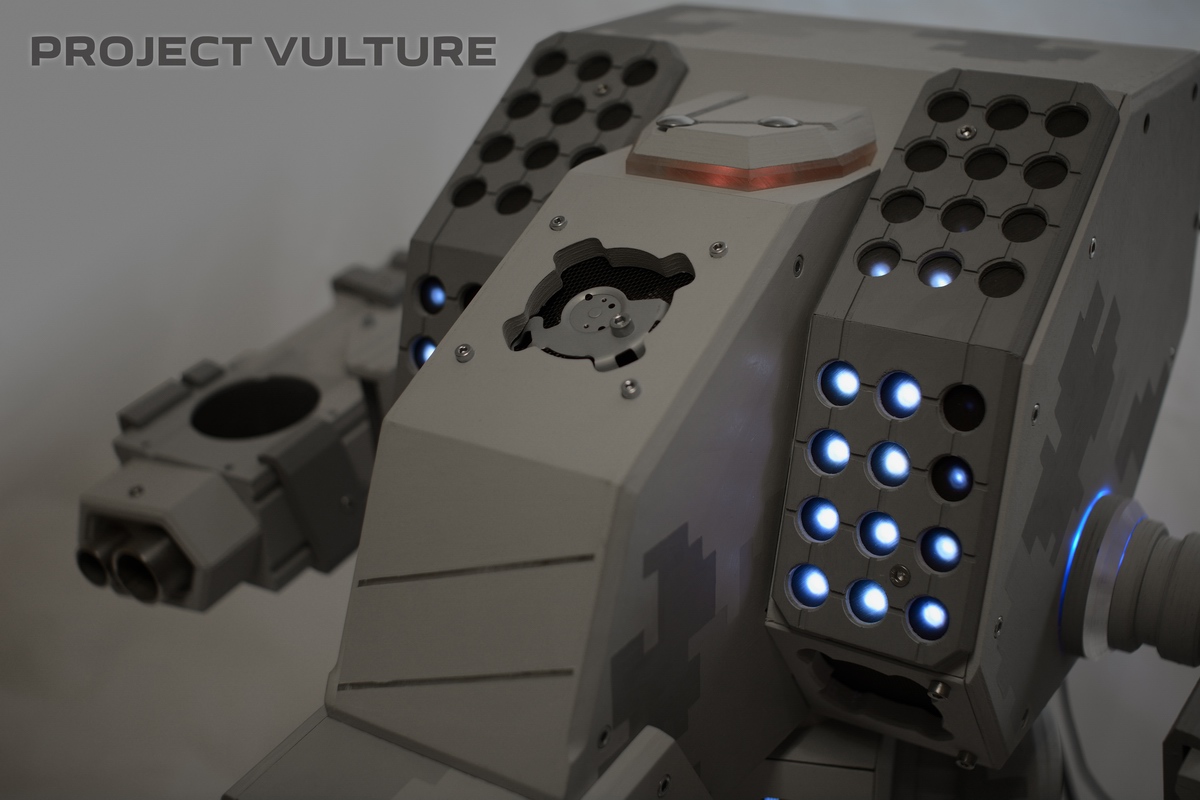

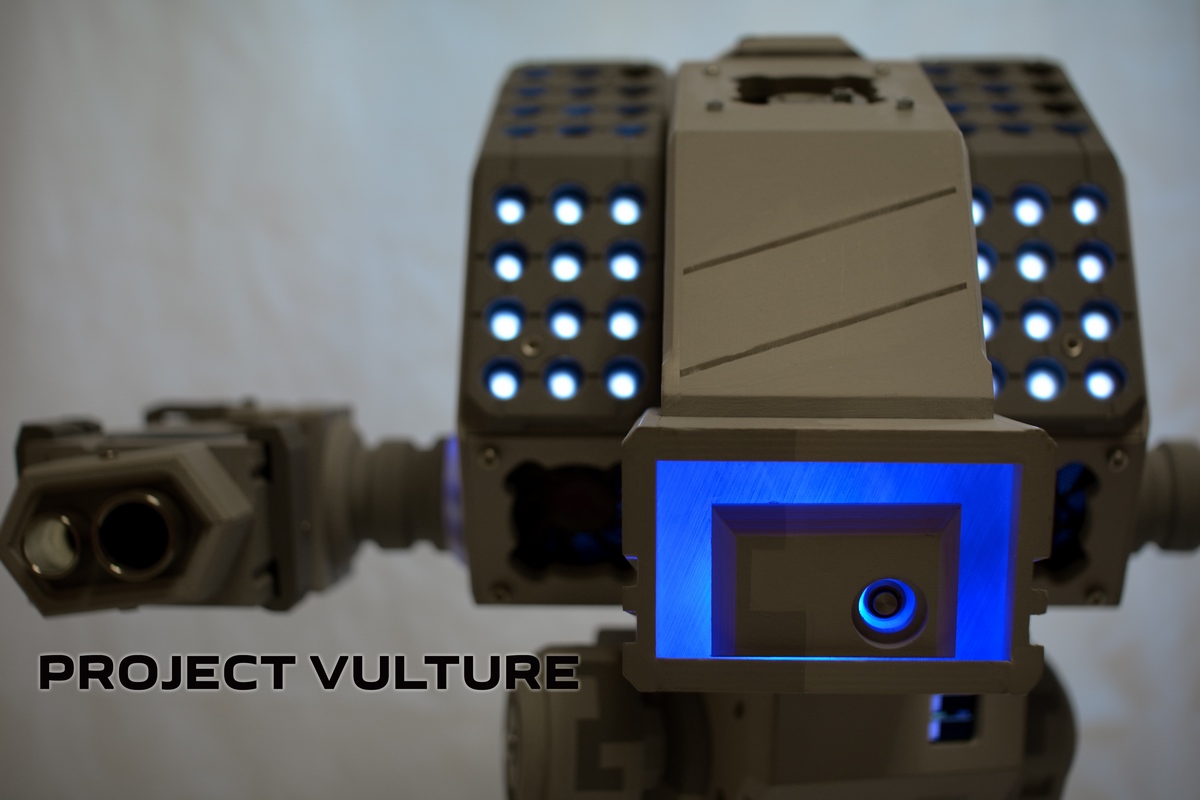

В один из вечеров на глаза попалась старая книга из серии BattleTech - тут то и появилась идея сделать корпус в виде робота. Полистав чертежи в конце книжки и посмотрев рисунки/скриншоты/рендеры из игр Mech Warrior, я подумал, что это вполне выполнимо. Идея не нова, но таких проектов мало и интересных среди них единицы. Роботы в ряде своём не имеют сложных форм - также выполнить его можно из доступных материалов подручным инструментов без использования ЧПУ, цеховых станков и прочей дорогостоящей аппаратуры. Сделав несколько набросков расположения комплектующих, я решил остановиться на формате материнской платы micro-iTX, т.к. даже при переходе к miniATX корпус начинал становиться просто огромным и тяжелым, а изначально планировалась как установка корпуса на стол так и монтаж его на стену.

Подвёл черту на ограничения (материал, который бы легко обрабатывался и был легко доступен в нашей деревне, вес изделия, габариты и более-менее простые формы, возможность полной разборки, доступа внутрь и прочие нюансы изготовления) и понял что будет сложно и судя по всему очень долго, но это меня не останавливало - я уже загорелся этой идеей и поехал на строительный рынок за фанерой и обрезками оргстекла.

Автор: Haven

Почта: Haven@boardcast.ru

Модель: GMC Elite

Постоянная ссылка: http://www.modding.ru/view/15476.html

Описание:

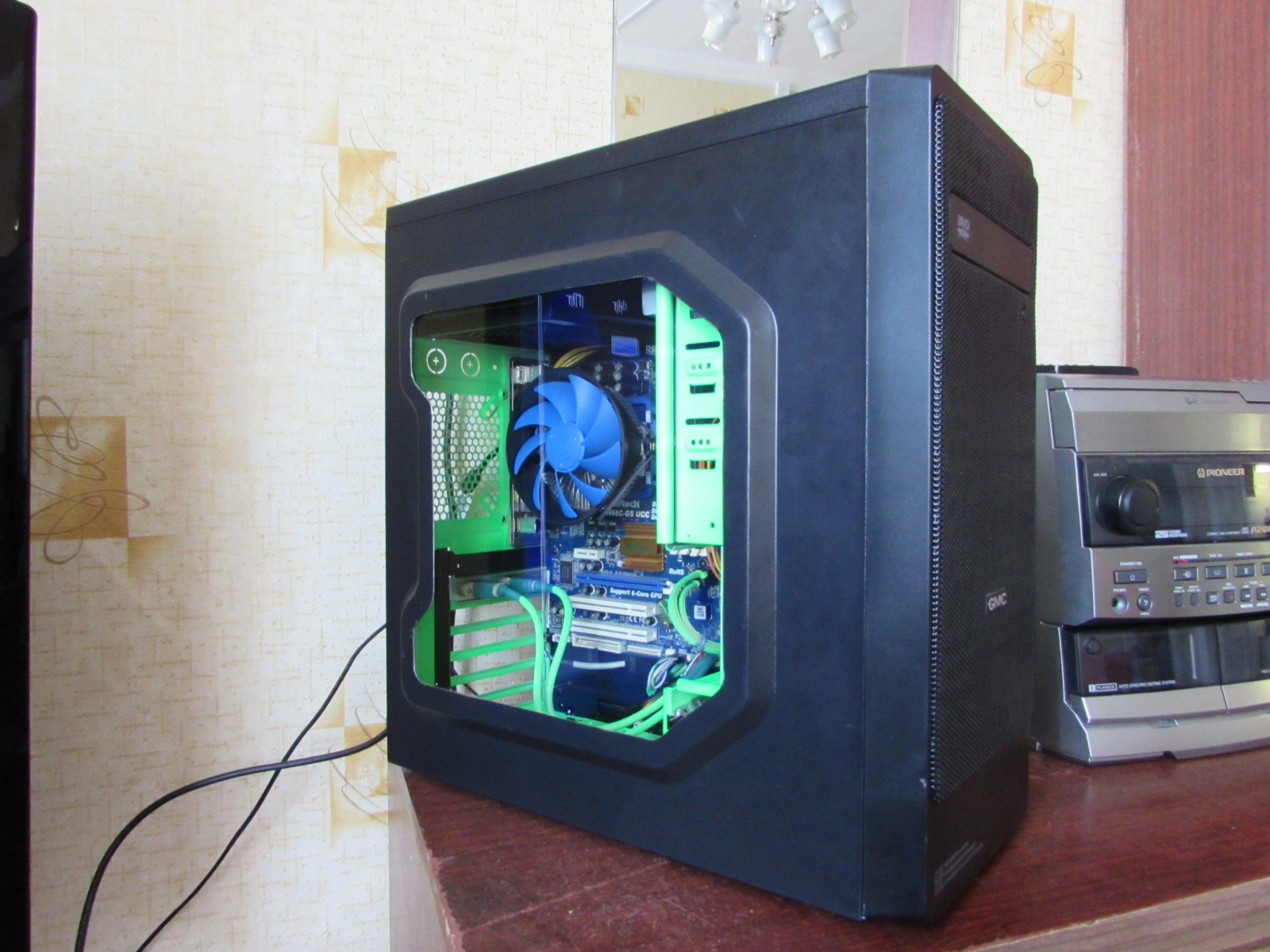

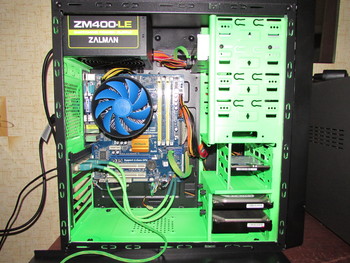

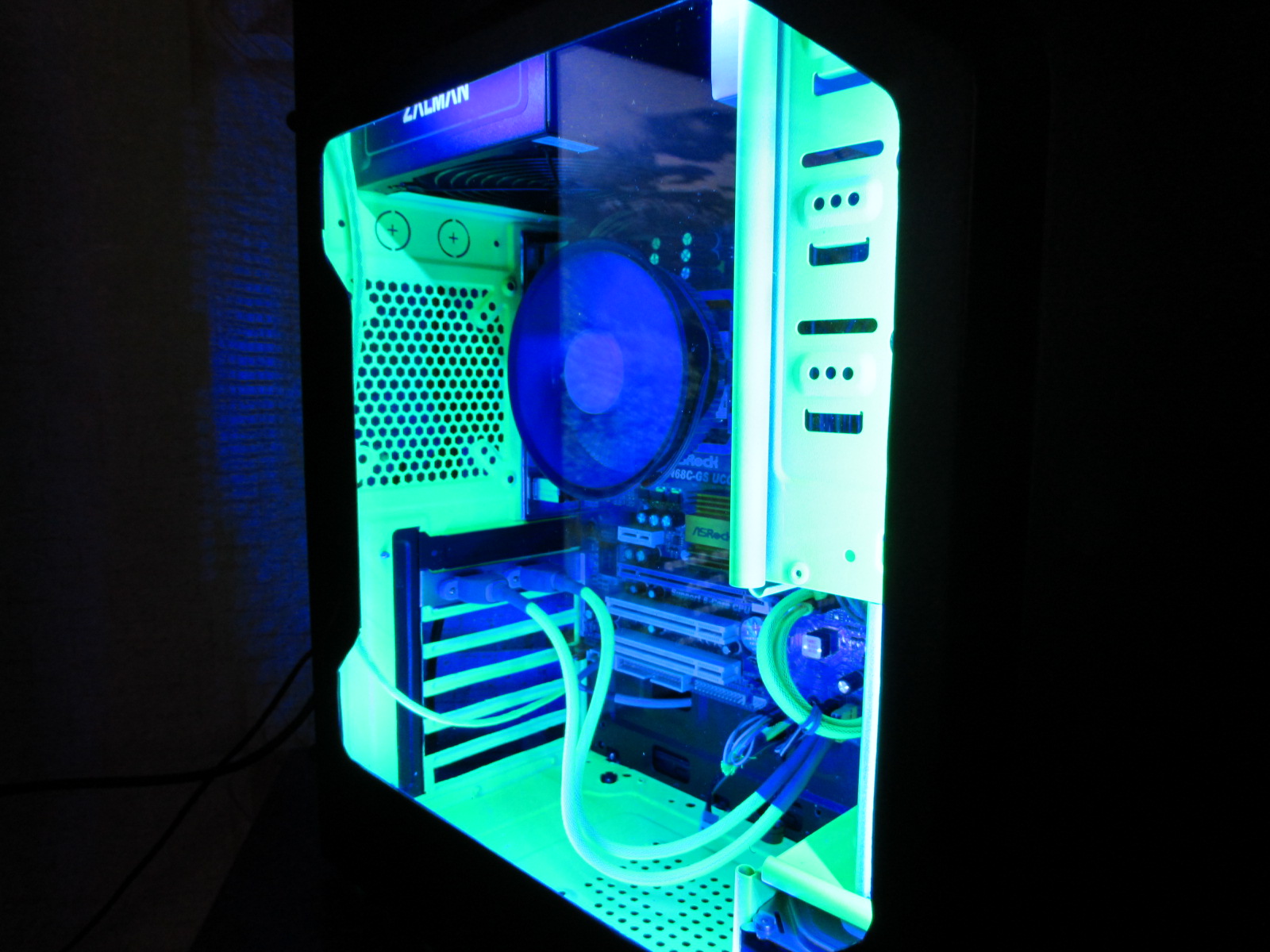

1. Часть шасси внутри загрунтована и покрашена зеленой флюоресцентной краской (только задняя стенка, дно и стойки крепления дисковых накопителей)
2. Оплетена часть проводов (БП еще на гарантии, им займусь позже) в УФ-активную оплетку
3. С помощью электролобзика вырезано окно в левой боковой стенке
4. Использовано оконное стекло 1976 года и 10мм монтажная лента 3М

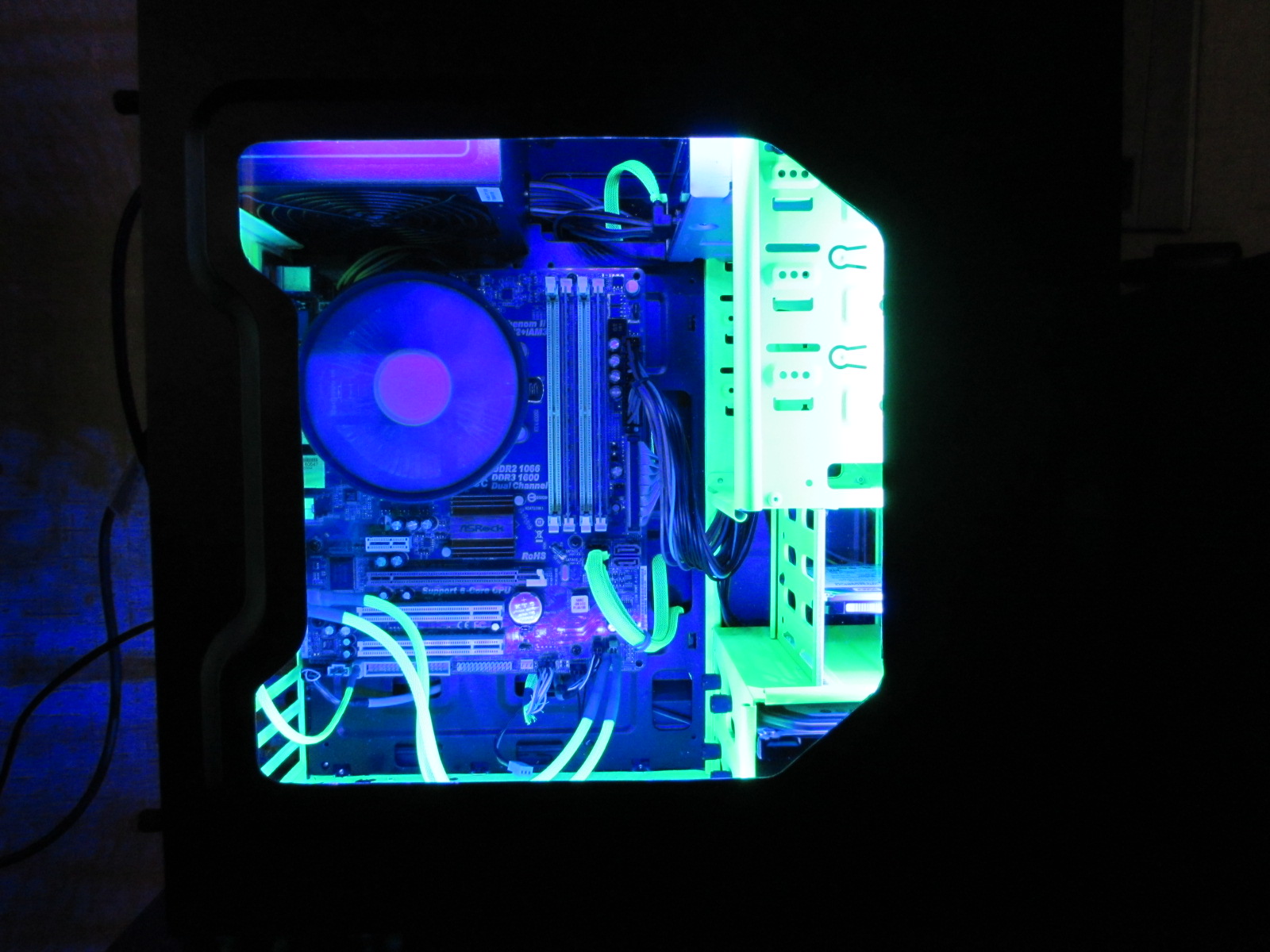

5. Подсветка корпуса организована с помощью светодиодной ленты с синим свечением
Внешне, корпус пока никак не изменен. Ворклог читайте на форуме.

Автор: Haven

Почта: Haven@boardcast.ru

Модель: Inwin S-500

Постоянная ссылка: http://www.modding.ru/view/15475.html

Описание:

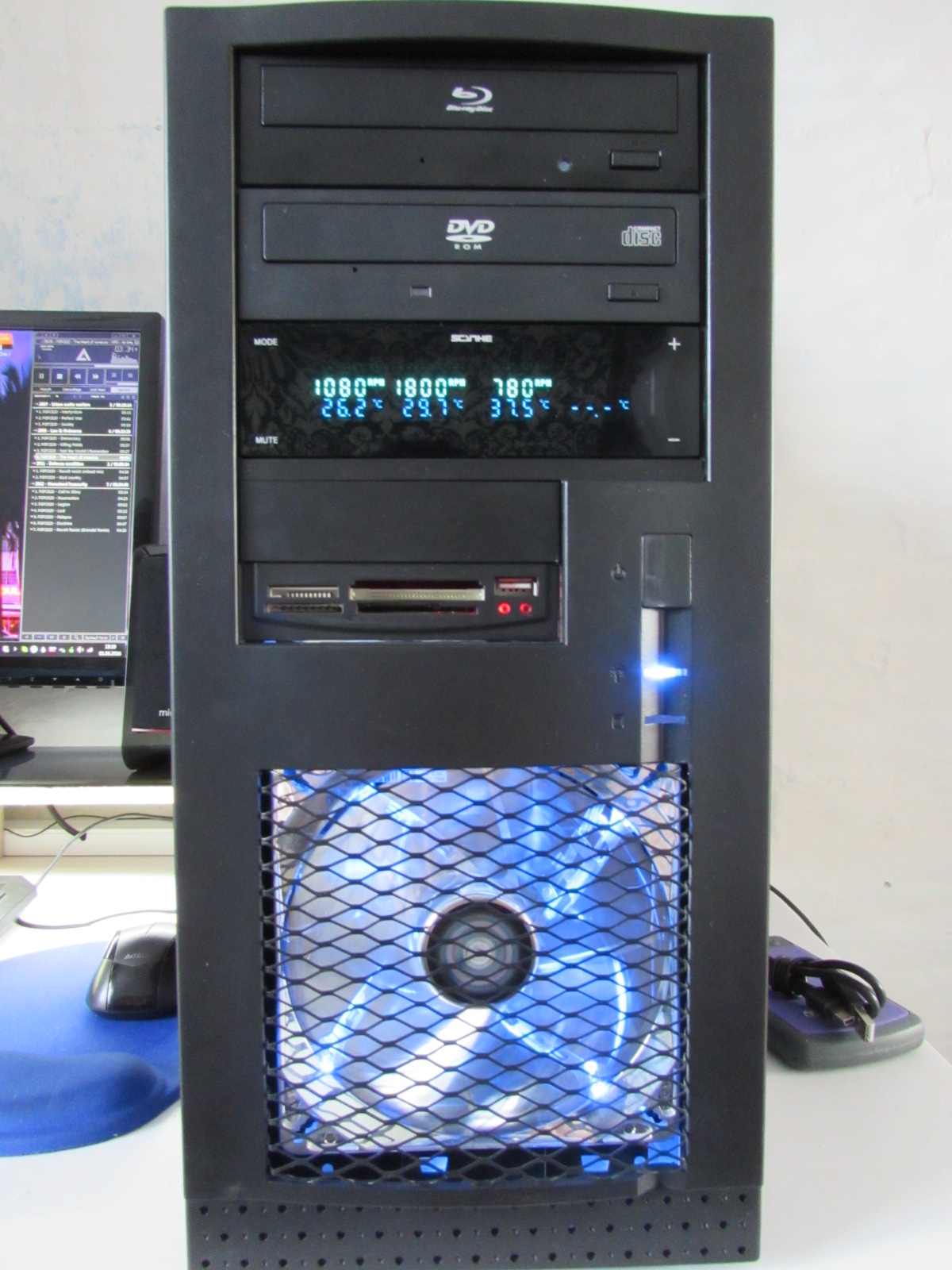

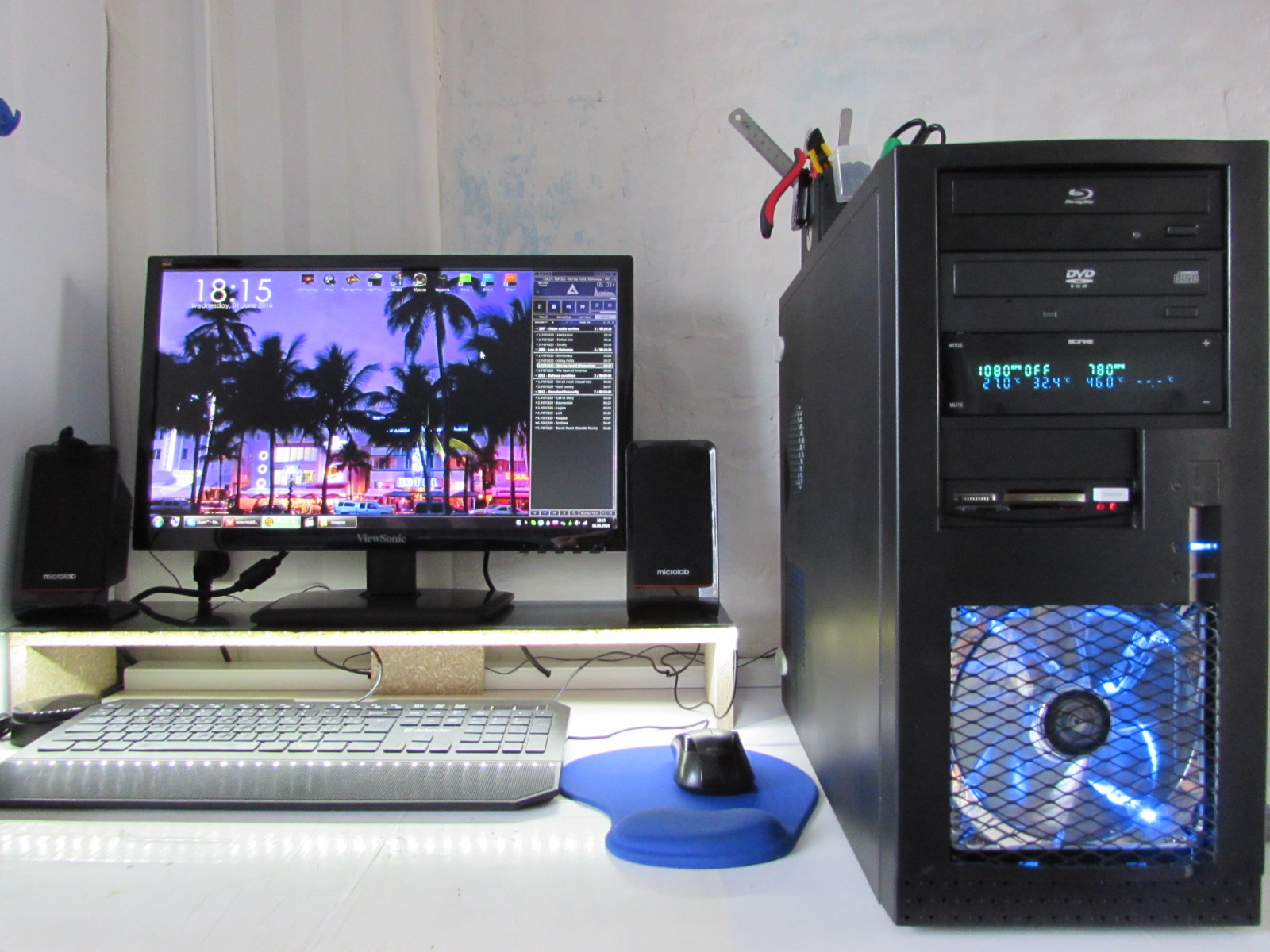

Очень простой мод легендарного пятисотого инвина. Мод осуществлялся на протяжении 10 лет, не спеша, но большинство работ проведено в этом году. Что сделано:
1. Весь корпус покрашен в черный матовый.
2. Вырезан блоухол 140мм, закрыт алюминиевой сеткой.
3. Кустарный фэнбас, не доживший до этой весны, заменен на заводской реобас Scyhte Kaze Master Flat II

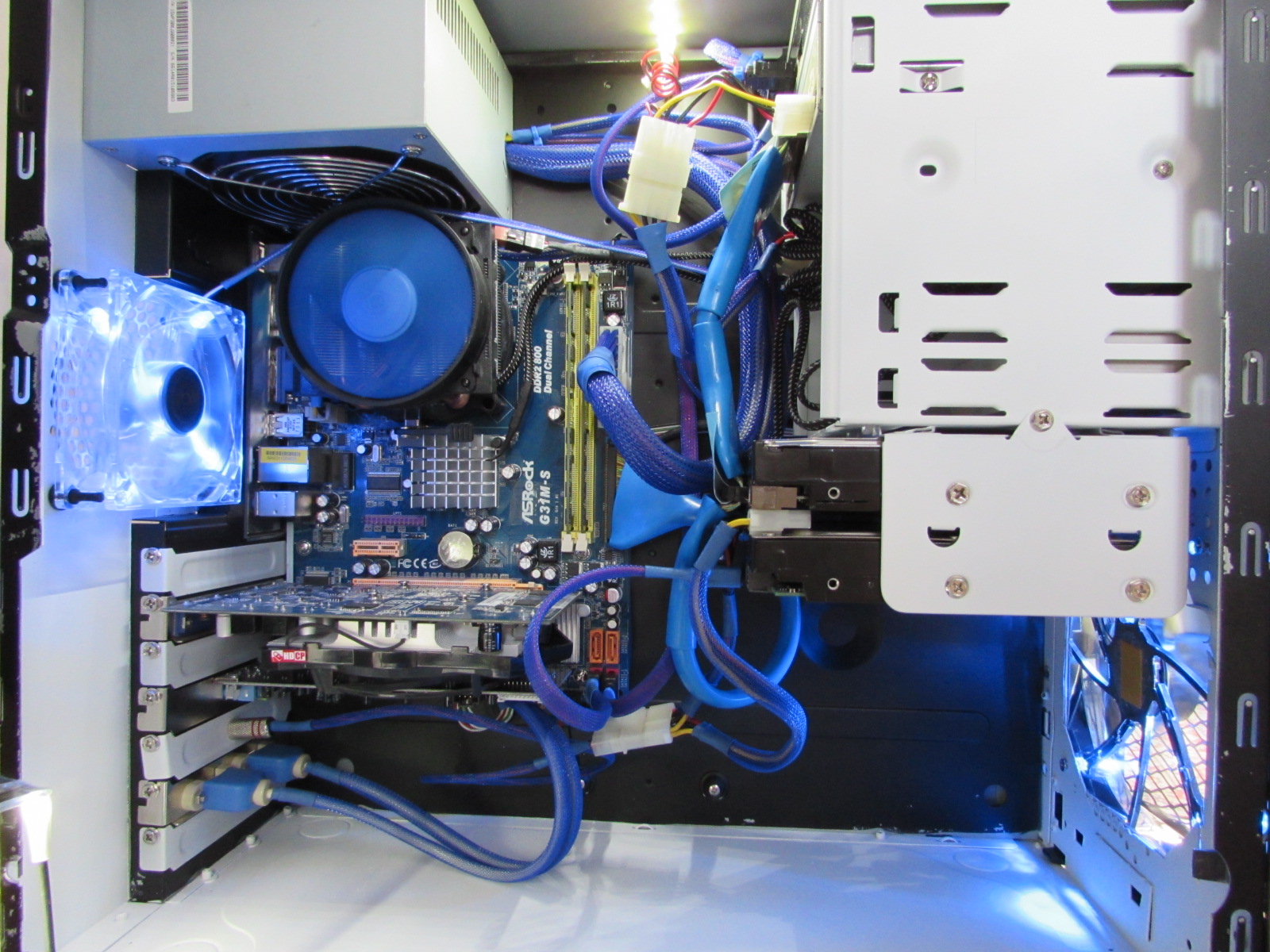

4. Шасси покрашено в черный и белый цвета (белый грунт подготовлен к покраске в УФ-активный цвет)
4. Провода блока питания оплетены в олдскульную синюю оплетку из Pcdesign (жаль, что магазин вымирает вместе с моддинг-движением)

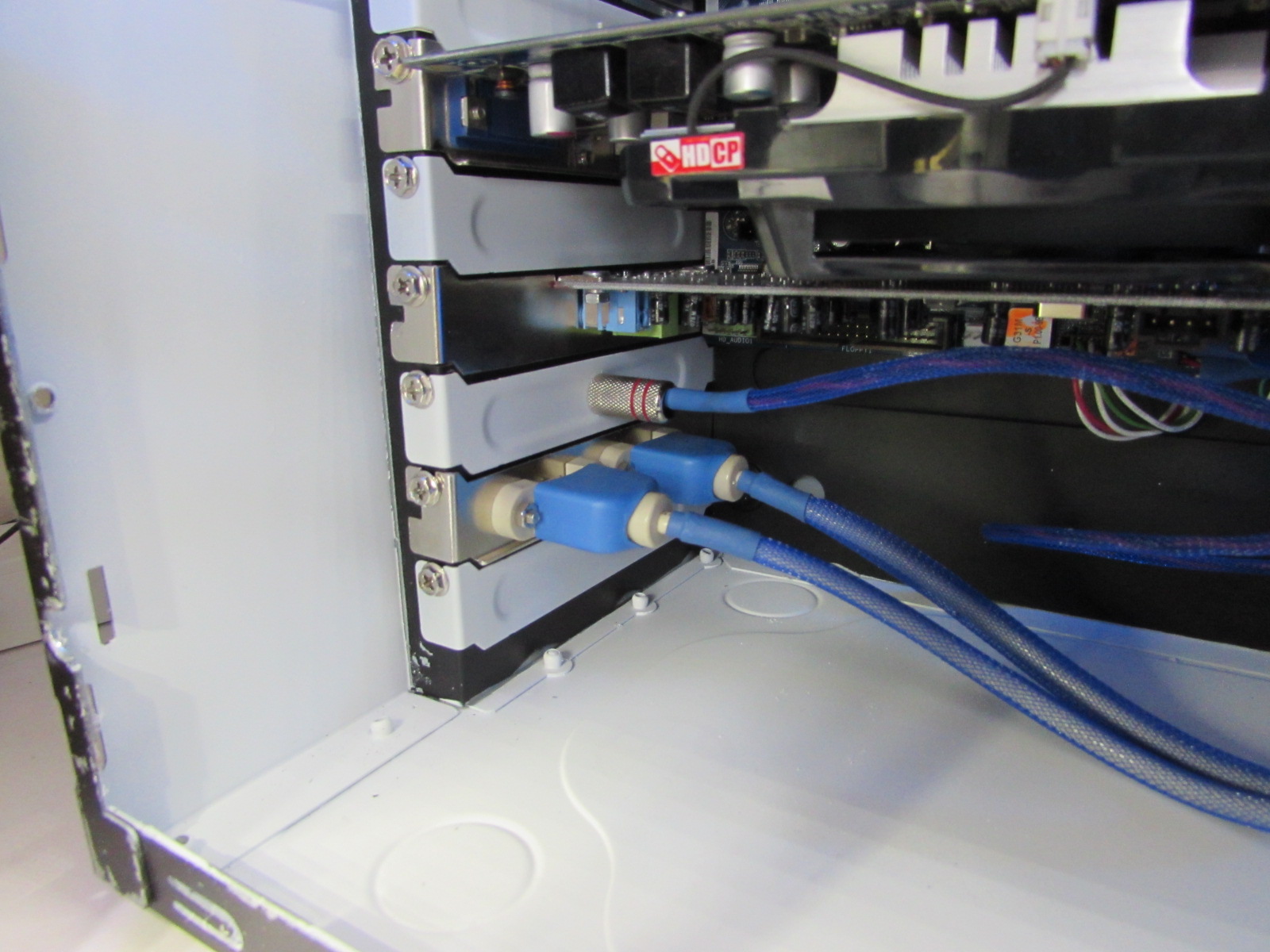

5. Для подсветки рабочего стола сделан вывод 12V через RCA-гнездо на заглушке слота PCI
6. Под монитор сделана подставка из ДСП с подсветкой клавиатуры светодиодной лентой (ожидает шпатлевки и покраски)
7. В корпусе тоже есть скромная подсветка отрезком белой диодной ленты (временная).
Знаю, что моей работе место в пыточной (а может и вовсе в гетто-разделе), но без публикации в галерею на форум не пускают. В планах заменить подсветку на катодные лампы, покрасить белые части шасси в синий флюоресцентный цвет, заменить левую стенку на тонированное стекло, а также закончить мод второго корпуса (в процессе)

Автор: Tkeen

Почта: konovalov.vitaly@gmail.com

Вебстраница: http://imgur.com/a/BJNjP#29

Модель: Silver

Постоянная ссылка: http://www.modding.ru/view/15472.html

Описание:

Компьютер собирался в подарок двоюродной сестре в деревню из старых запчастей, поэтому хотелось сделать как можно проще, надежнее и бесшумно по умолчанию.

Чуть больше фото по ссылке в homepage.

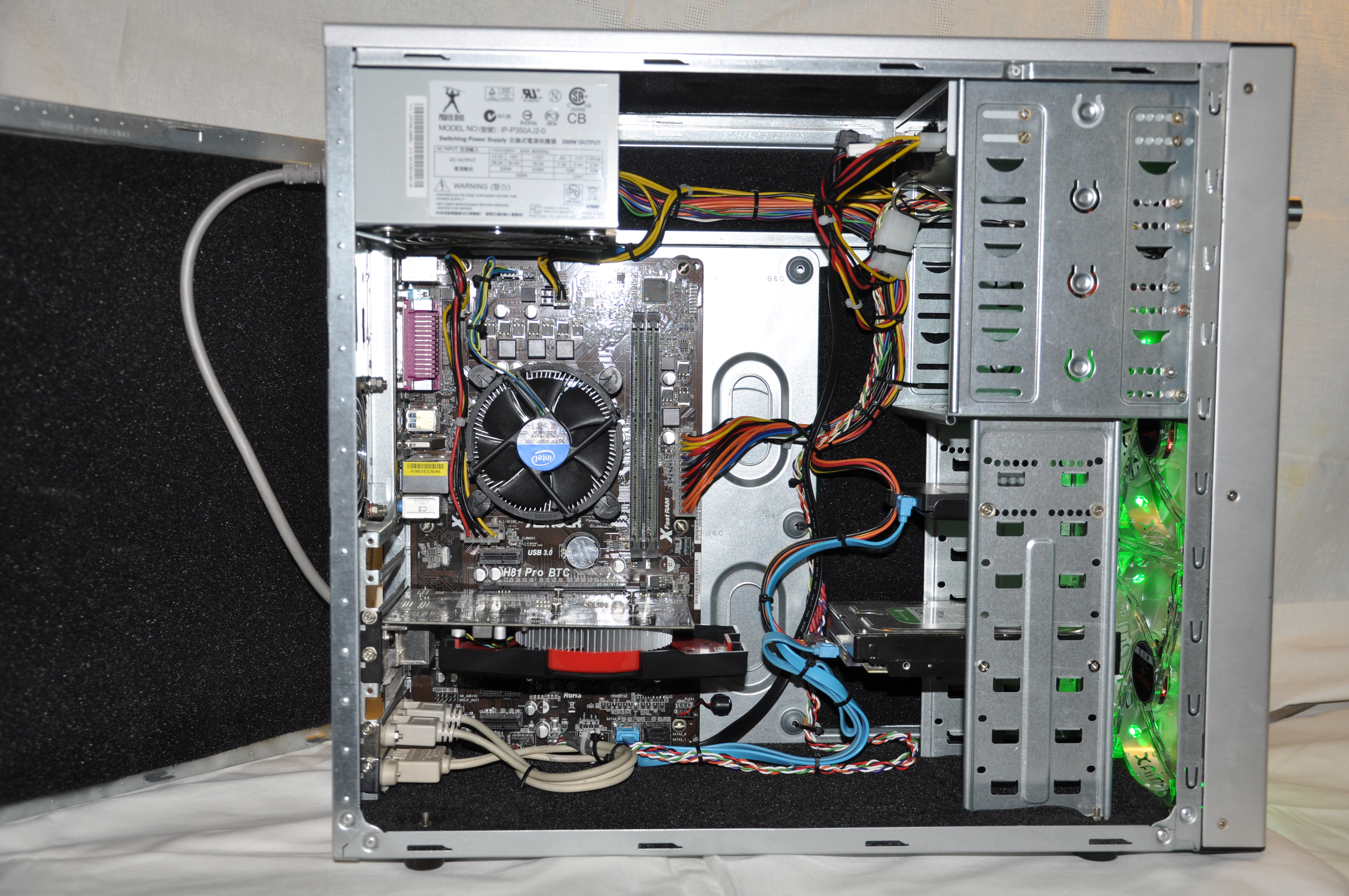

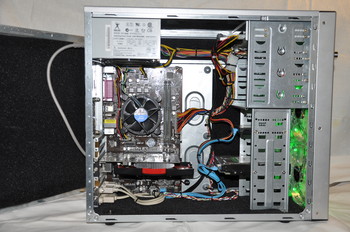

По периметру (верх, низ, лево, право) автомобильная шумоизоляция из шумопоглощающего материала, на левой боковой стенке дополнительно лист звукоизолирующего материала под шумопоглощающим.

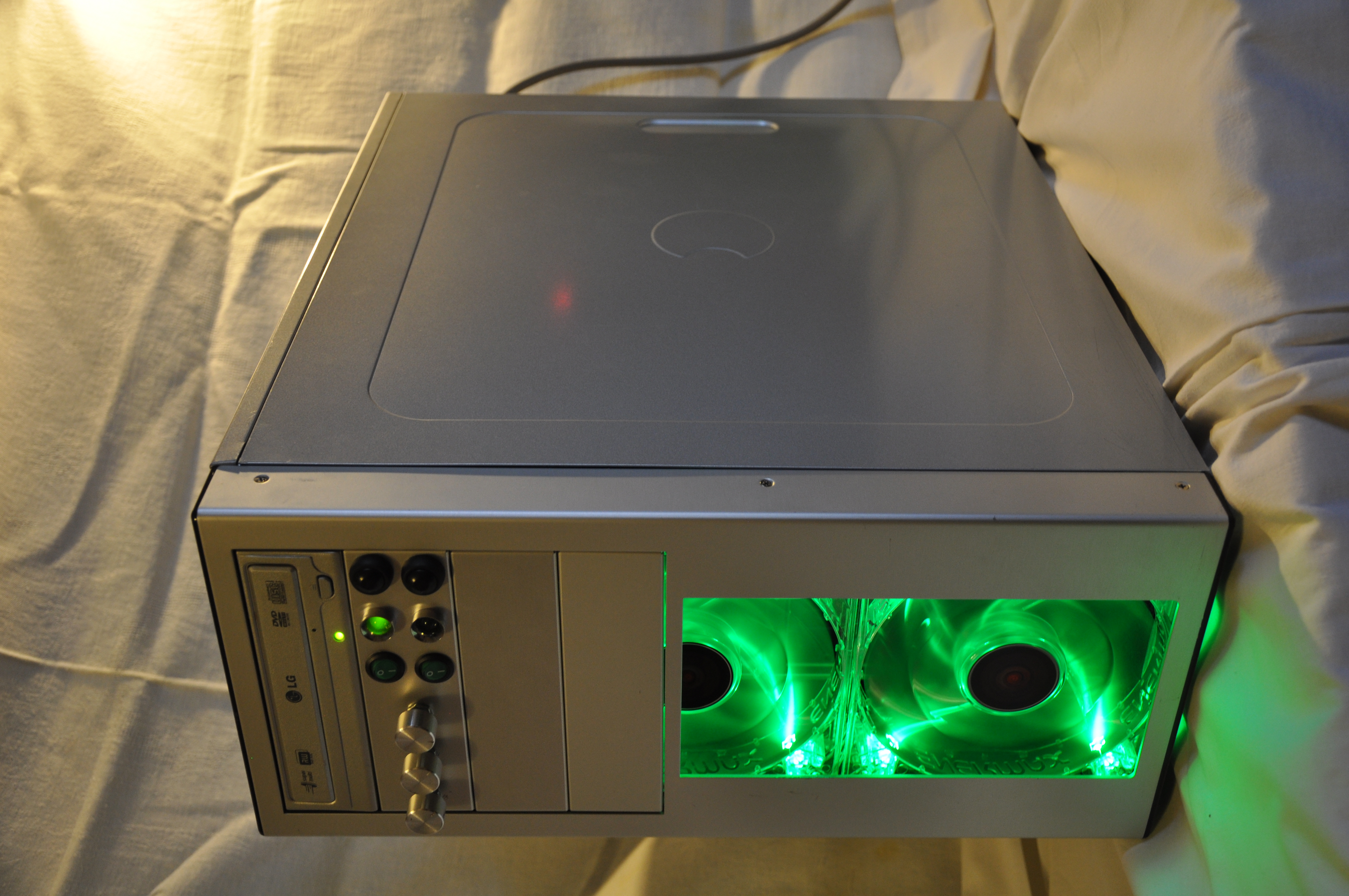

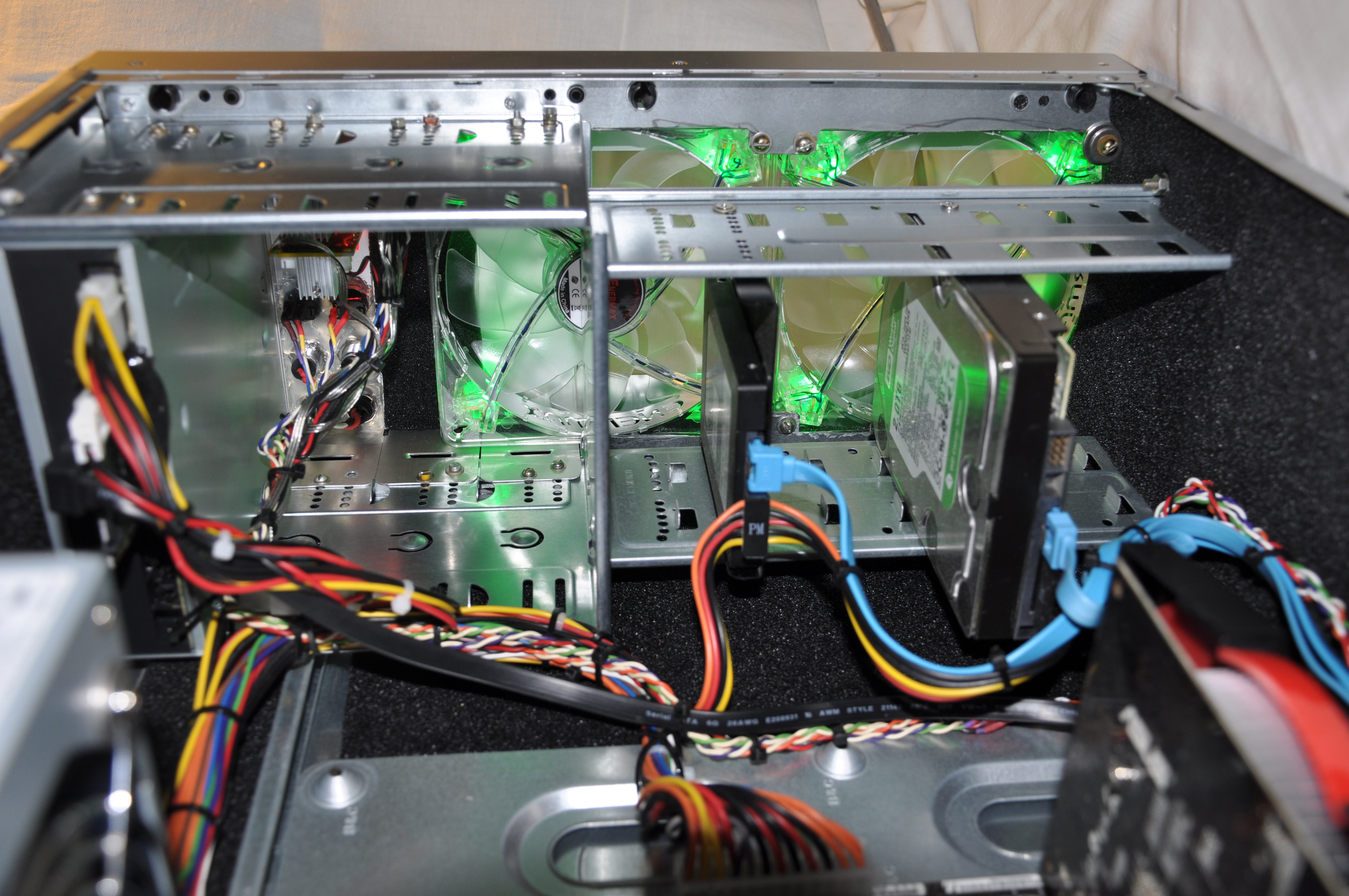

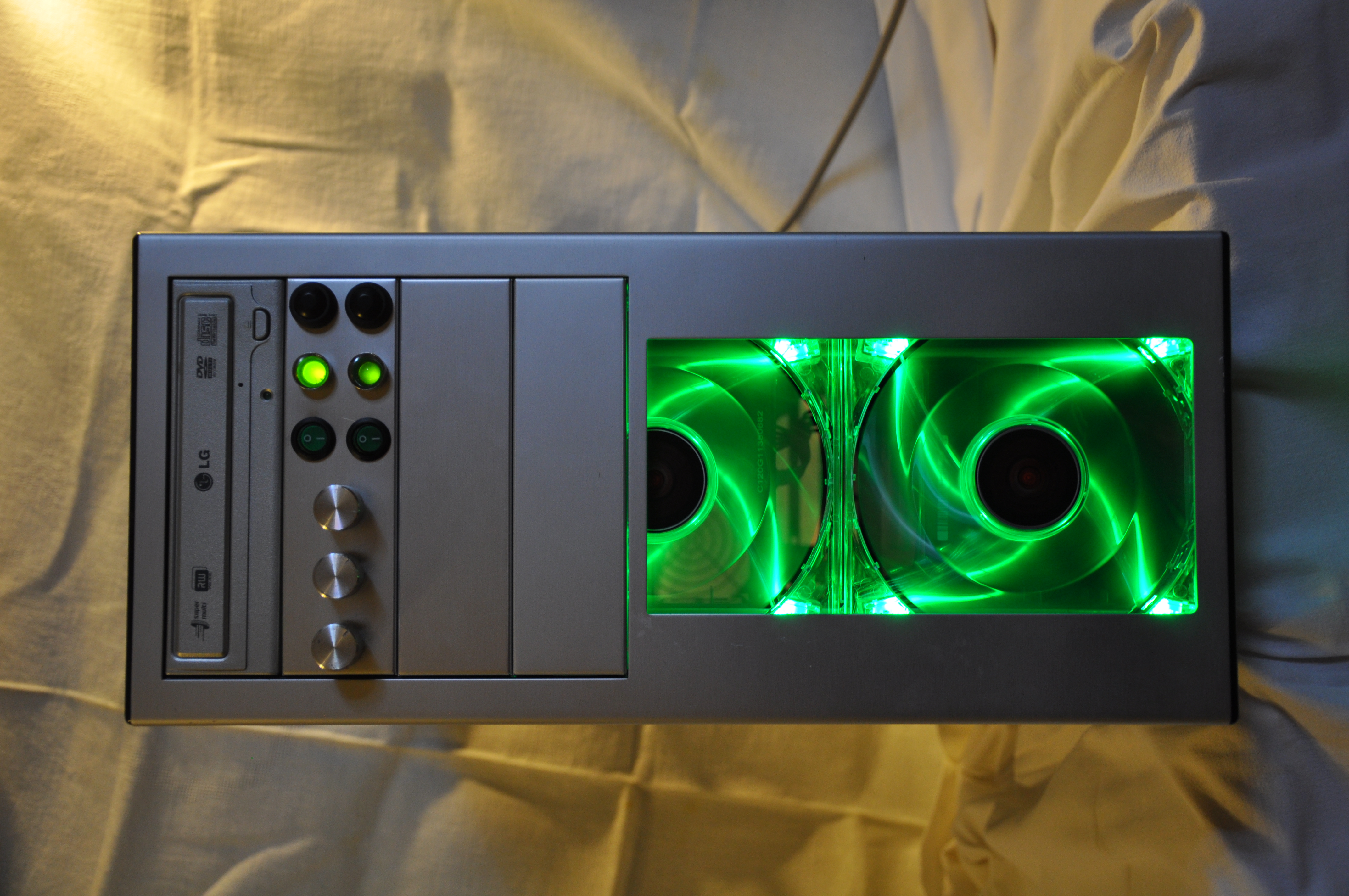

Передняя панель немного модернизирована, увеличено нижнее отверстие и из него изъят родной пластик с кнопками и портами. Добавлены два 140мм вентилятора с заменой "вредных "синих светодиодов на зеленые (вместо 1 синего по углам ставилось 2 зеленых матовых в 2х направлениях), свечение получилось более рассеянное. Включение подсветки каждого вентилятора вынесено на переднюю панель (зеленые переключатели). Передняя панель на удивление из очень толстого алюминия (примерно 3мм). Был приятно удивлен что в старых дешевых корпус иногда могли добавлять качественные детали, поэтому было решено её сохранить.

Индикация, кнопки power и reset также заменены и встроены в заглушку, туда же встроены три одноканальных реобаса. Все заглушки прочно прикручены к корпусы дабы убрать возможные смещения и вибрации.

Подключен старый IDE DVD привод через IDE SATA адаптер. Заменен 120мм вентилятор в блоке питания на более современный и бесшумный zalman. Заменены ножки на крупные резиновые.

Не секрет что на aliexpress можно заказывать довольно много всего и для моддинга в том числе по вменяемым ценам.
Немного полезных ссылок, того что использовалось в данном мини проекте:

Кнопочки (очень приятные) 30 рублей/шт http://ru.aliexpress.com/item/5Pcs-Black-12mm-Waterproof-Momentary-Contact-Push-Button-Mini-Round-Switch-250V-1A/32650386573.html
Одноканальный реобас с функцией полного выключения 120 рублей/шт http://ru.aliexpress.com/item/High-Quality-LM317-DC-Linear-Converter-Down-Voltage-Regulator-Board-Speed-Control-Module/32616539076.html (без крутилки, крутилки можно на том же сайти найти на любой вкус и цвет или термосадку надеть :D ).
Адаптер IDE to SATA 130 рублей/шт http://ru.aliexpress.com/item/1Pc-2-in-1-SATA-to-IDE-Converter-IDE-to-SATA-Adapter-Converter-for-DVD-CD/32448595307.html

Что хотелось использовать, но заказы слишком долго идут:
Крутые кнопочки с индикацией http://ru.aliexpress.com/item/19mm-With-dolt-LED-Momentary-Pushbutton-Switches-Stainless-Steel-1NO-1NC/32443796021.html
Другой вариант http://ru.aliexpress.com/item/16mm-12V-LED-Illuminated-Momentary-Push-Button-Switch-Short-Body-total-length-21mm/32440604575.html
4х канальный реобас (вроде без функции полного выключения) http://ru.aliexpress.com/item/QYFREEZE-4-channels-speed-controller-pump-fan-led-light-speed-controller-computer-water-cooling-TSQ-4C/32528227719.html

Шумоизол, шумопоглащающий и виброизоляцию можно купить в любом автомагазине в отделе акустики.

Надеюсь информация в описании будет кому-нибудь полезна. Интересно её хоть кто-то читает.
